可拆卸式三孔对装不锈钢合页铰链结构

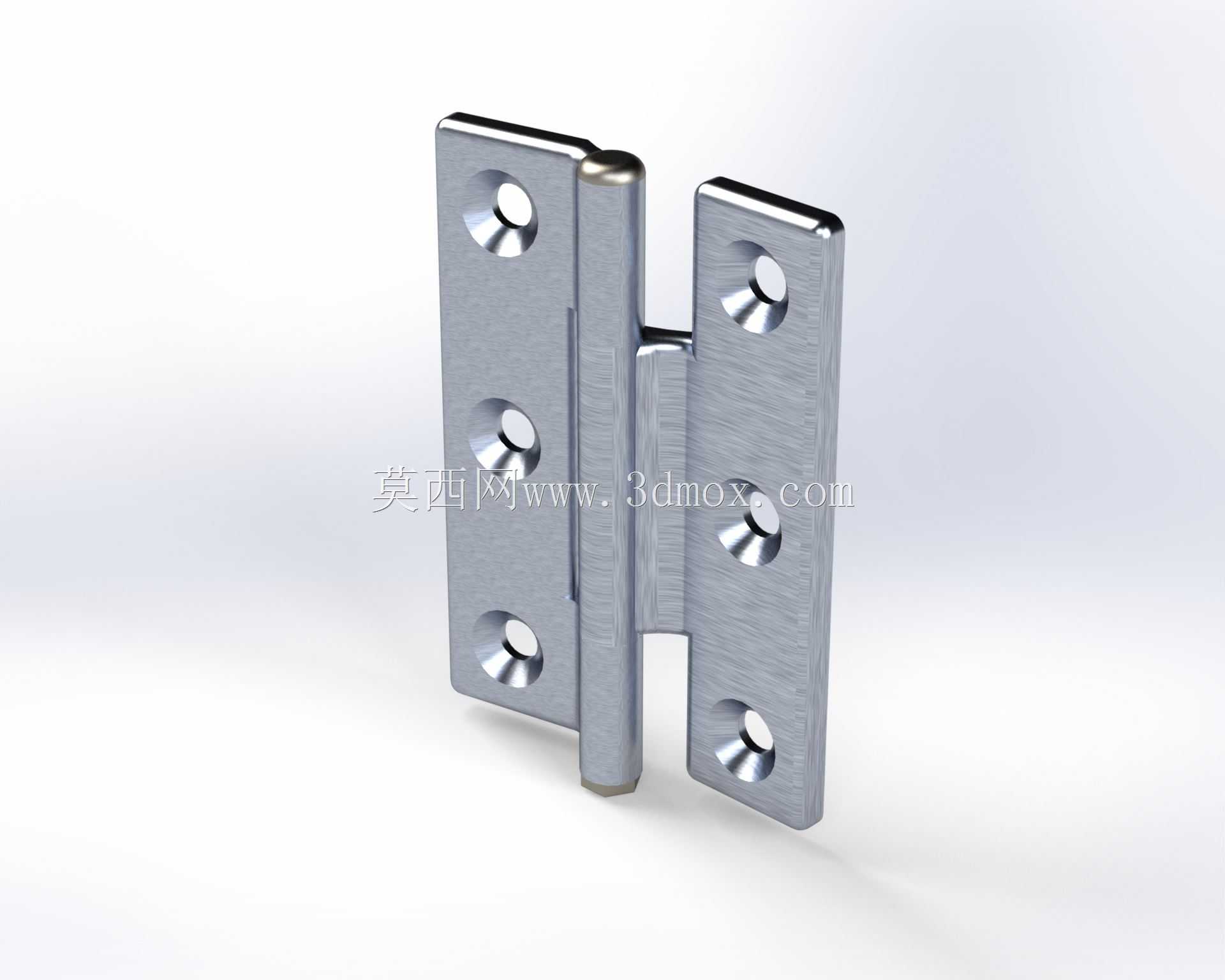

　　在各类工业柜体、洁净室隔断、试验设备舱门以及小型钣金防护结构中，铰链的选型往往决定了门扇长期运行后的下垂量与维护便利性。图中这款脱卸式对装铰链，采用左右两片独立页板加中心销轴的结构形式，区别于普通一体冲压合页，其销轴与其中一侧页板为固定一体，另一侧页板预留对应轴套孔位，安装时可直接将带孔页板沿轴向套入，实现门扇的快速挂装与拆卸。

　　从实际使用场景看，这类铰链特别适合需要频繁拆装门板、后期维护内部元器件的设备：比如仪器仪表外壳、传感器防护箱、小型电气控制柜以及实验室台柜。门扇装配时无需反复拧动全部紧固件，先将固定销轴侧通过螺钉锁紧在柜体框架上，再把门扇上预装的页板对准销轴落下即可；后续检修时向上抬起门扇就能整体分离，不必在狭窄空间内反复撬动合页，也能避免普通合页销轴锈蚀后无法拆门的问题。

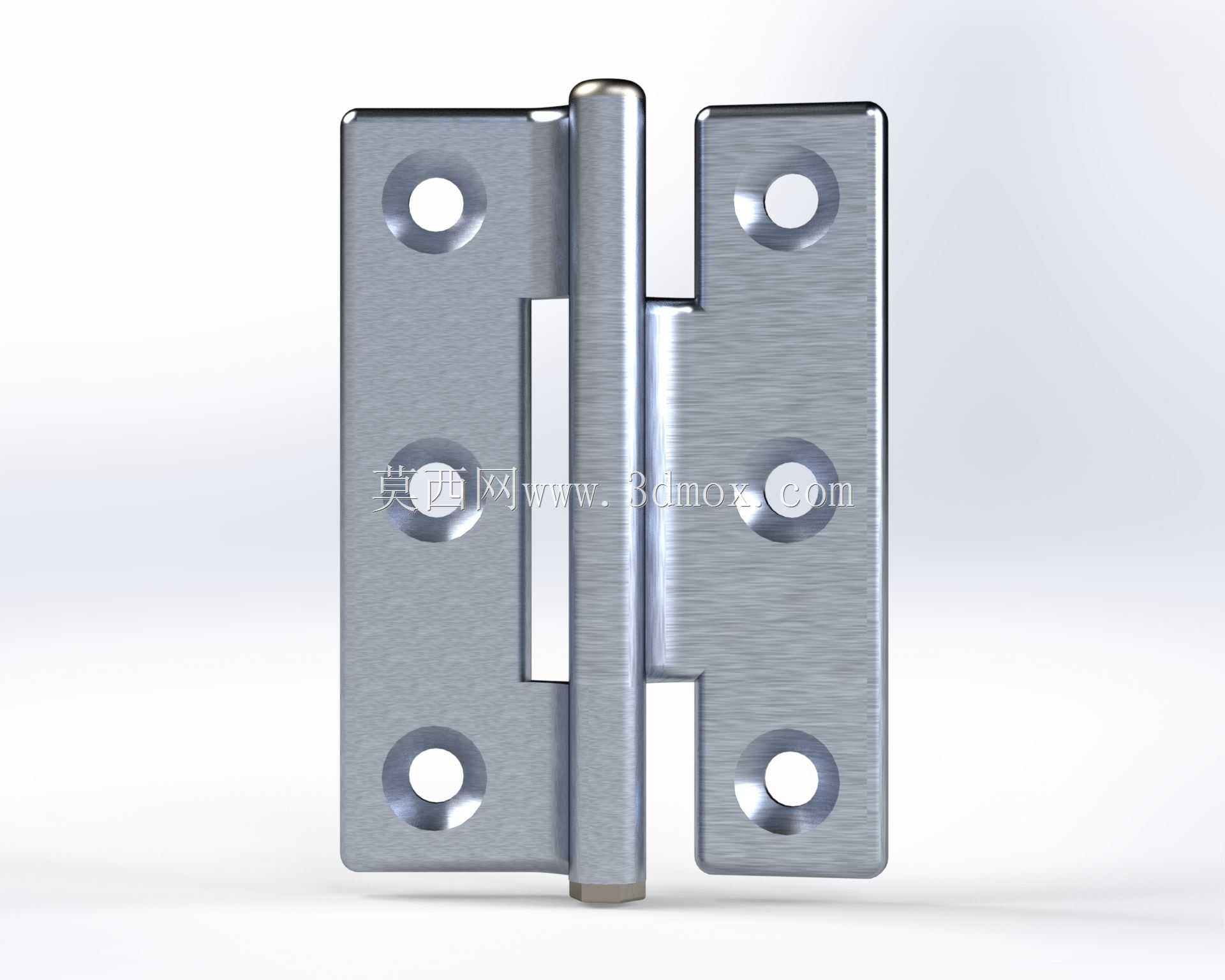

　　页板部分采用平直矩形钢板加工，每侧页板均匀分布三个沉头安装孔，沉孔深度按标准内六角螺钉或十字沉头螺钉头高度设计，装配后螺钉头完全沉入页板表面，不会突出刮擦门扇或密封胶条。三孔排布沿页板长度方向等距设置，相比两孔合页，其抗扭能力更强，当门扇宽度较大、单侧承重偏高时，三个紧固点能更均匀地将门扇重力传递到柜体立柱上，减少长期开关造成的页板翘曲。页板边缘做了小圆角处理，没有尖锐毛刺，既符合钣金件安全设计规范，也能在安装时避免划伤操作人员。

　　中心销轴直径与页板厚度匹配，销轴两端略突出页板表面，形成轴向限位，防止门扇在开关过程中沿轴向窜动脱出。销轴与活动页板之间为小间隙配合，转动时阻力适中，既不会因间隙过大产生门扇晃动，也不会因配合过紧导致开关卡滞。对于有密封要求的舱门，这种稳定的转动间隙能保证门扇闭合时密封条压缩量均匀，不会因铰链旷量出现局部密封不严的情况。

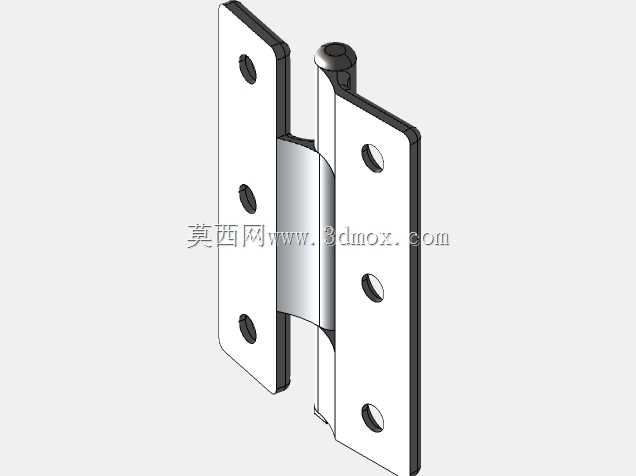

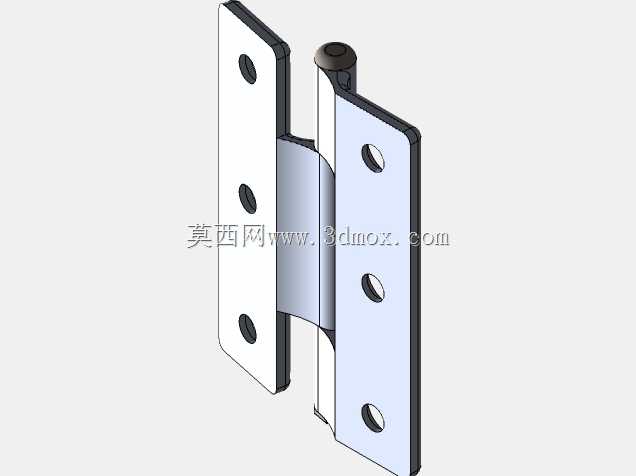

　　从安装边界来看，页板贴合面为完整平面，安装时只需保证柜体与门扇的贴合面平面度在常规钣金公差范围内，即可实现页板完全贴合，无需额外加工沉台或避让槽。孔位间距按通用柜体型材的安装孔系设计，可直接适配常见的冷轧钢板柜体、铝型材框架以及木质试验台板。设计三维模型时，需重点控制销轴与轴孔的同轴度、两侧页板安装面的平行度，以及沉头孔的位置度；若同轴度偏差过大，门扇装配后会出现转动卡顿，长期使用还会造成销轴偏磨。模型中预留的钣金折弯圆角与材料厚度，也为后续工程图输出、钣金展开以及数控加工提供了直接依据，结构设计人员可直接将其嵌入整机柜体装配，验证门扇开启角度、与周边把手或锁具的干涉情况，从而缩短设备开发阶段的机构验证周期。
