罗技C170高清网络摄像头结构设计

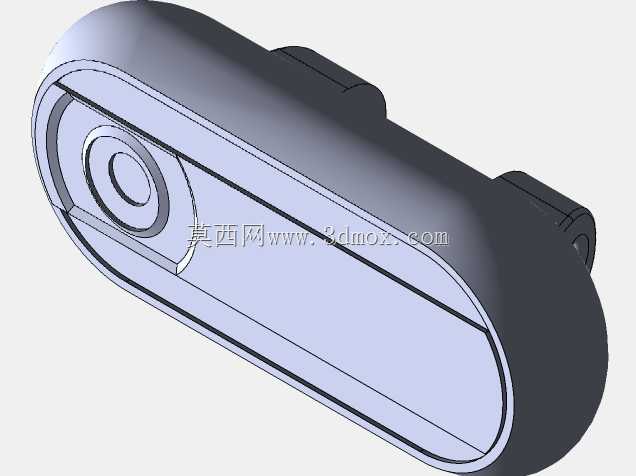

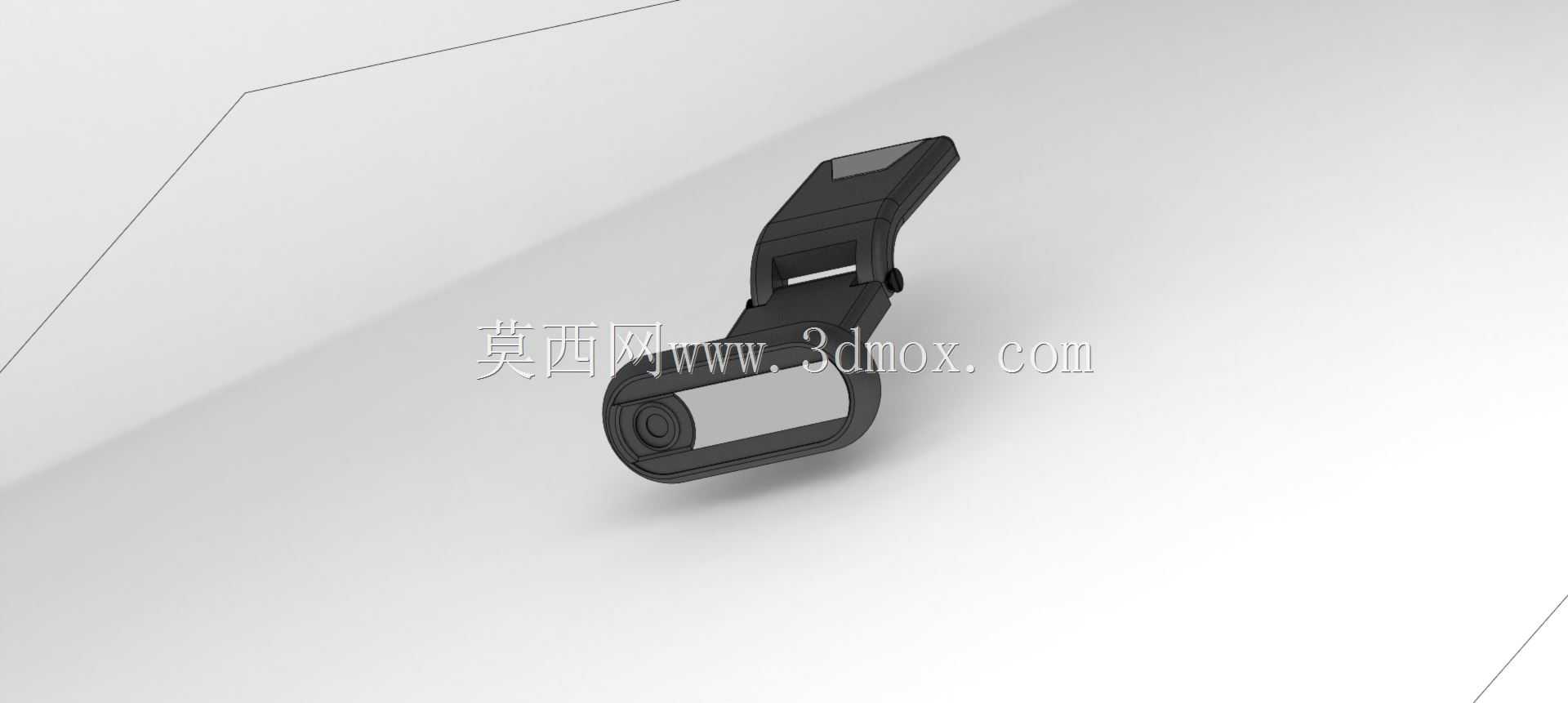

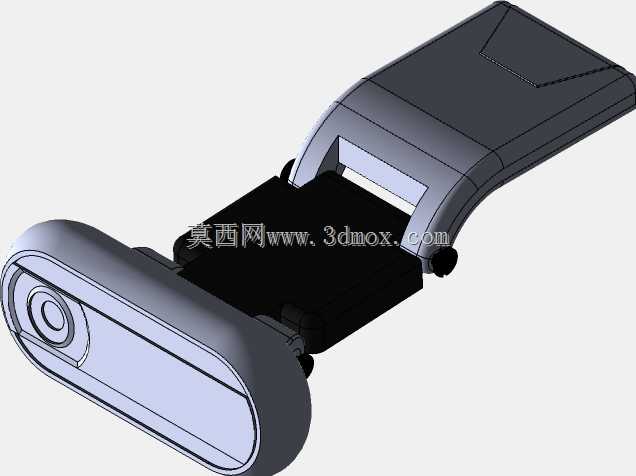

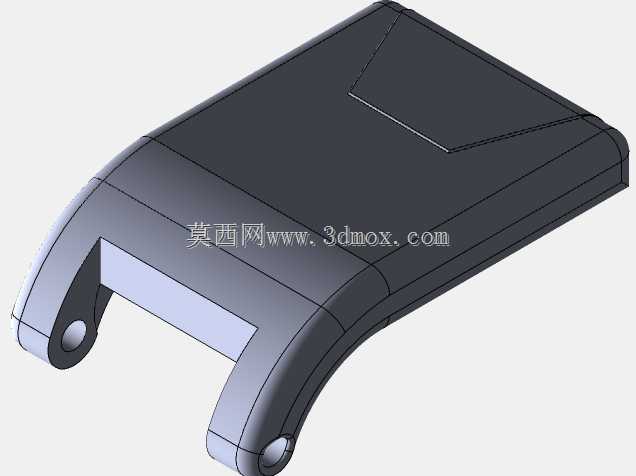

　　日常办公场景里，这类夹装式网络摄像头常被固定在显示器上边框，用来完成远程会议的画面采集，也可在居家网课、线上答辩、小型直播推流场景中作为影像输入终端。它的底座采用弹性夹口结构，夹口内侧预留了适配不同厚度屏幕边框的开合行程，既可以卡在液晶显示器边缘，也能直接平放于桌面，夹身与镜头主体之间的铰接转轴支持俯仰角度调节，用户可根据坐姿高度调整镜头俯仰角度，让取景画面对准人脸区域，避免出现画面仰拍鼻孔或俯拍头顶的尴尬情况。镜头部分的壳体做了一体化弧面过渡，前端镜头模组略微内凹，能在日常摆放时减少镜片被桌面硬物刮花的概率，壳体侧面没有多余凸起，整体线条贴合手持握持的弧度，挪动设备时不会硌手。从结构设计角度看，这款摄像头的内部空间排布十分紧凑，

　　镜头模组、PCB主控板、USB数据线出线口都在狭长的壳体内有序布置，夹身内部藏有弹性金属弹片，为夹口提供持续夹紧力，同时在夹口与屏幕接触的位置做了软胶垫铺垫，既可以增大摩擦力防止设备滑落，也能避免夹装时刮花显示器边框的漆面。它的整体外形小巧，横向占用空间极少，夹在屏幕上不会遮挡屏幕显示区域，出线位置从底座尾部延伸，顺着显示器支架走线即可保持桌面整洁。在设备实际用途上，它不需要额外配置独立电源，通过USB接口直接从主机取电，同时完成视频信号与音频信号的传输，部分同结构机型还在镜头旁内置了拾音麦克风，可在视频通话时同步收录人声，省去额外外接桌面麦克风的麻烦。这类外设的设计思路始终围绕轻量化与易用性展开，没有复杂的冗余结构，

　　所有壳体接缝都做了错位止口设计，组装时可直接卡扣配合再辅以少量螺丝固定，既降低了装配工序的复杂度，也能保证长期使用后壳体不会轻易出现松垮异响。俯仰转轴的阻尼经过调校，调整角度时可以随时停在任意位置，不会出现松手后镜头自动下坠的问题，夹口的开合角度上限足以兼容厚边框的老式显示器，甚至可以夹在部分笔记本屏幕边缘，作为笔记本自带摄像头故障时的替代方案。平放使用时，底座的平整底面可以直接贴合桌面，不需要额外支撑脚架，机身重心落在底座中心区域，即便不小心碰到数据线，也不容易把摄像头带倒。镜头模组的光轴与壳体前端面保持垂直，装配时通过定位柱限定模组位置，避免光轴偏移导致画面出现梯形畸变，壳体表面做了哑光磨砂处理，

　　在室内灯光环境下不会产生反光光斑，不会让视频画面里出现多余的高光倒影。对于结构设计从业者而言，这类小型数码外设的建模重点在于铰接转轴的运动干涉检查、夹口弹片的形变行程模拟，以及上下壳体的配合公差设定；做设备选型时，它适合对画面清晰度要求不高、追求部署便捷性的普通办公与家用场景，不需要复杂的驱动安装，接入主流操作系统即可自动识别调用。夹身与镜头主体的连接部位做了加厚处理，频繁调整角度也不容易出现连接位断裂，数据线根部做了防弯折护套，长期反复弯折也不容易出现线芯断裂的问题。
