汽车后桥带轮差速传动总成结构

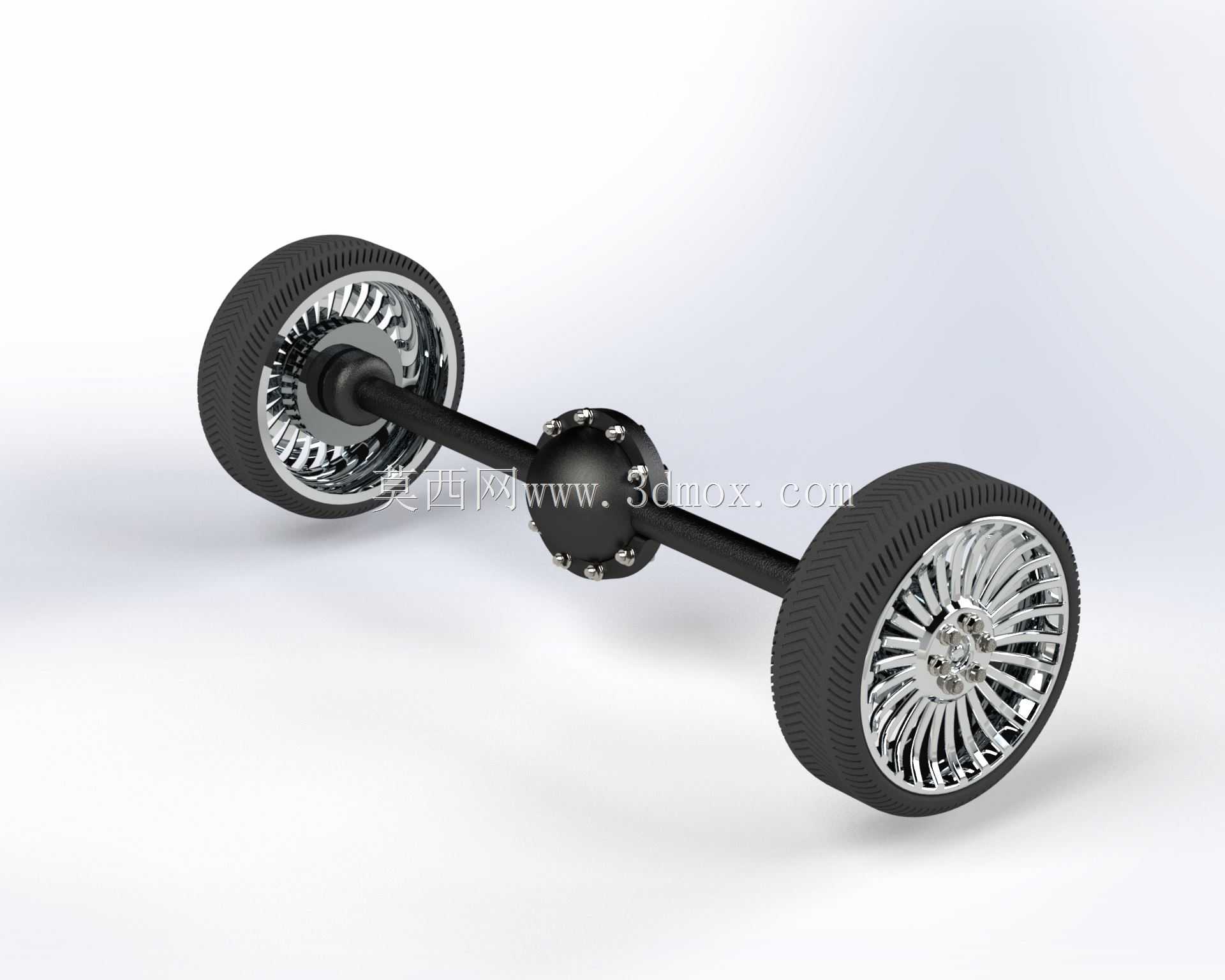

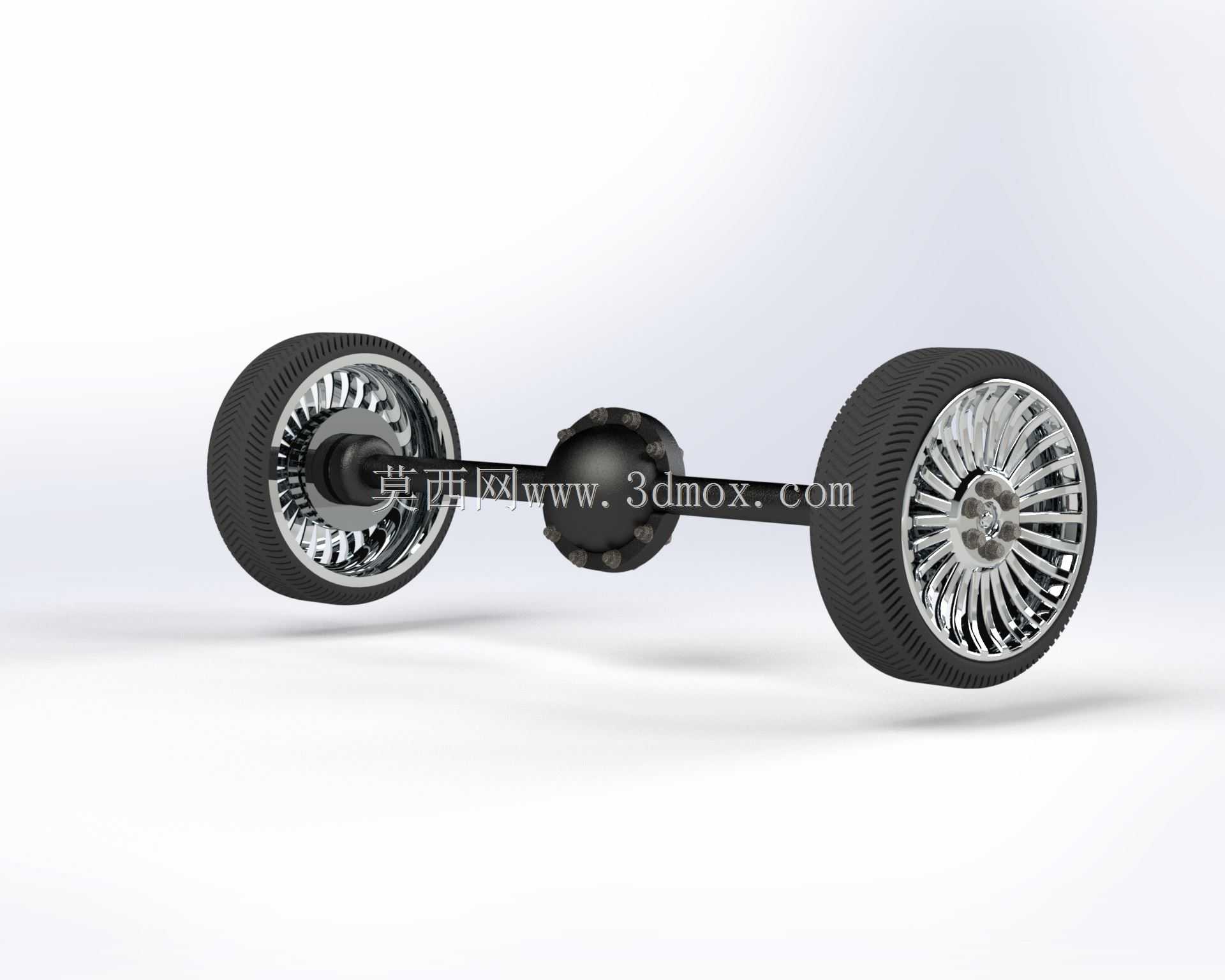

　　这套后桥差速传动结构主要面向轻型车辆底盘布置场景，常见于低速代步车、场地作业车、小型电动运载平台以及教学实训台架。它把动力输入、左右半轴、轮毂连接和轮胎安装整合在同一根贯通式车桥上，核心作用是在车辆转向或经过不平路面时，允许两侧驱动轮以不同转速转动，同时持续把扭矩分配到两端车轮，避免轮胎拖滑、异常磨损和传动件憋劲。

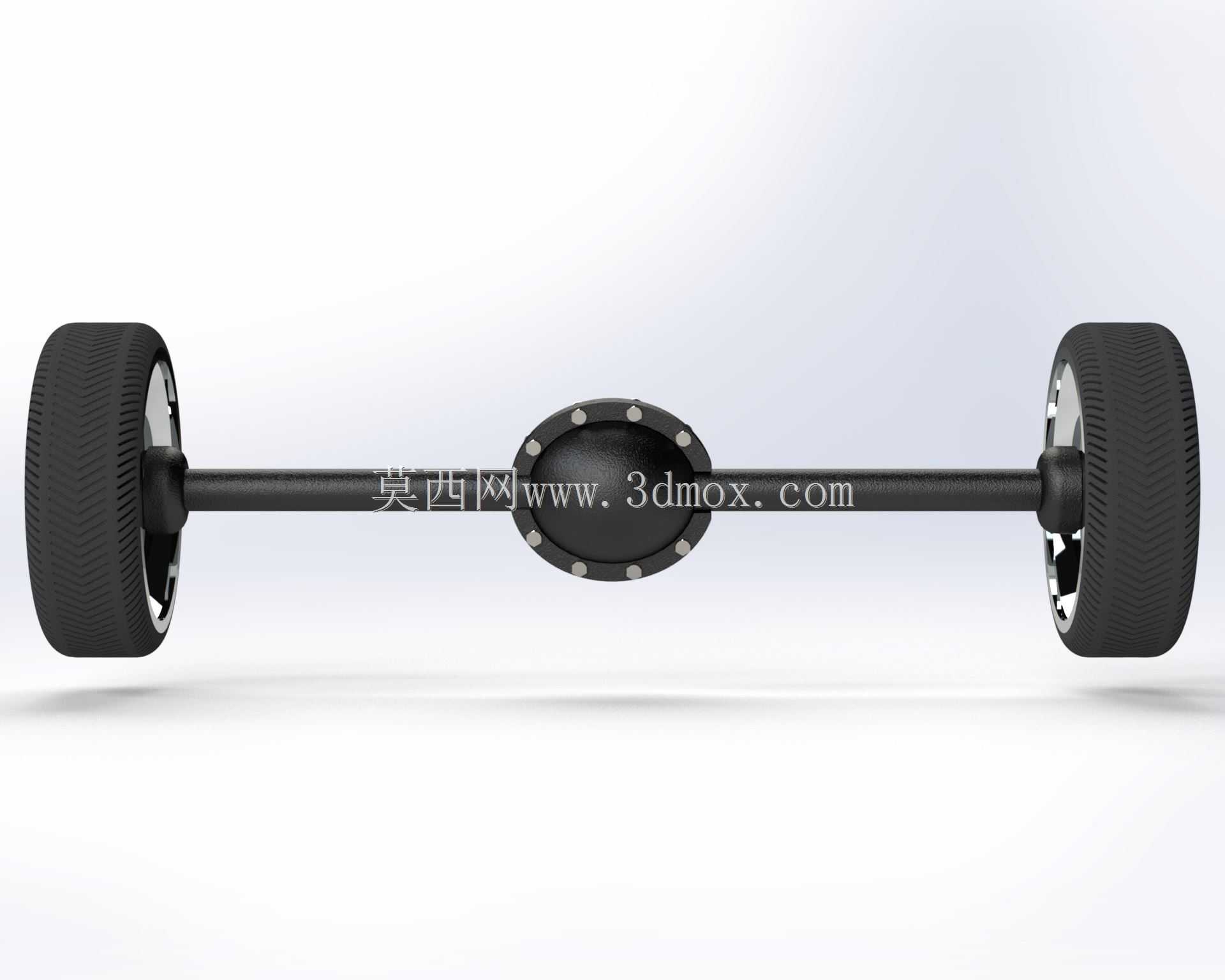

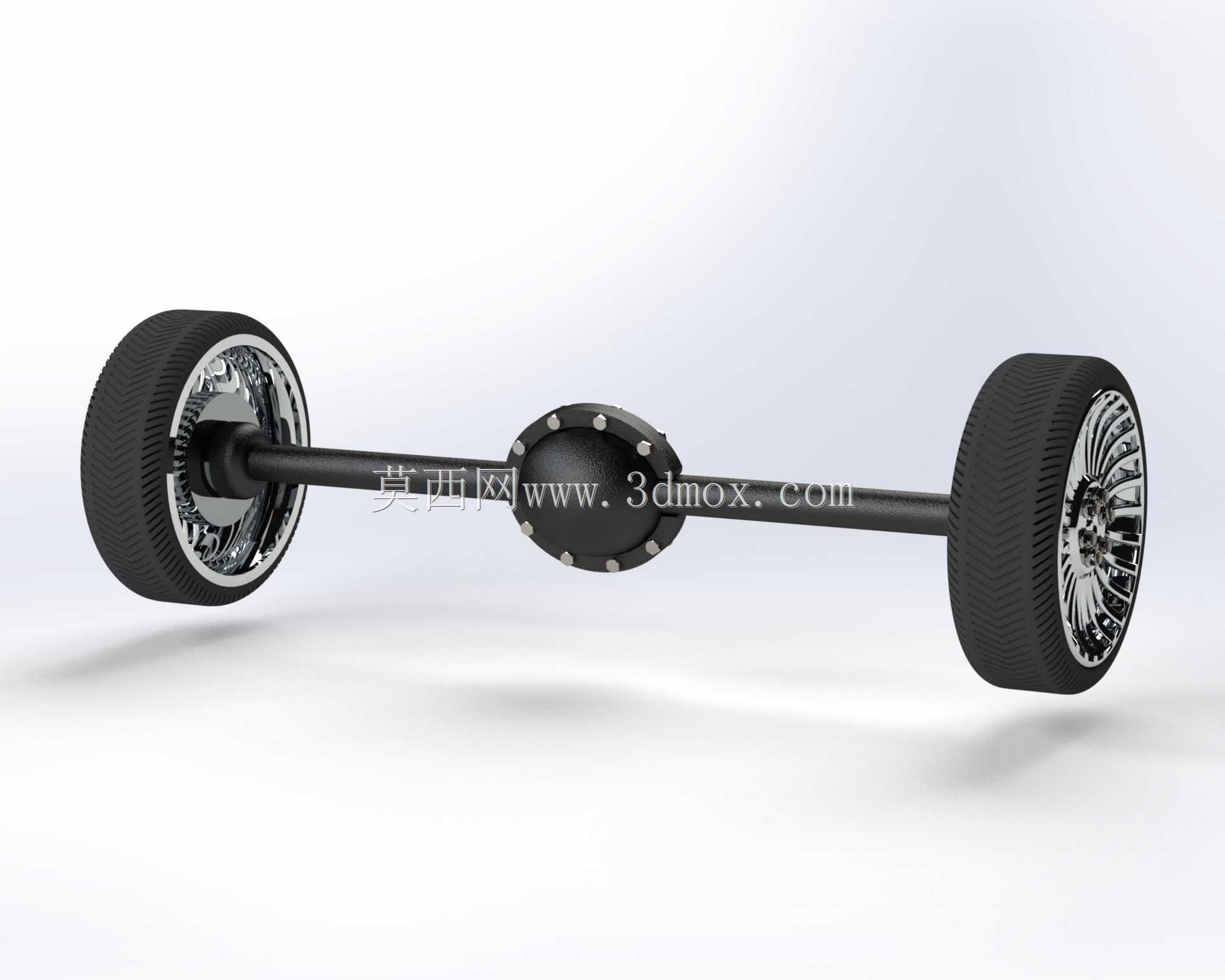

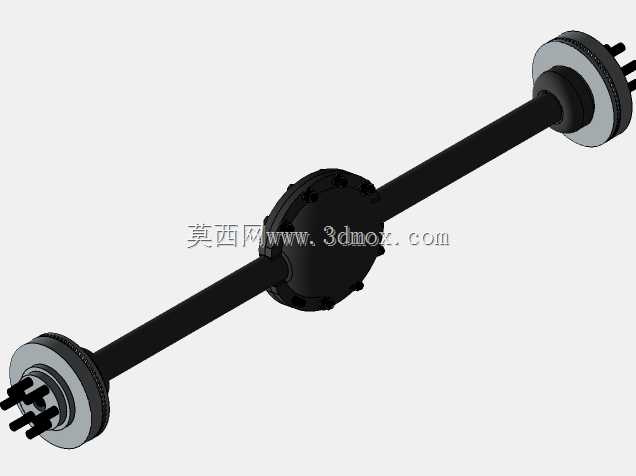

　　从实际装车边界看，整体长度由轮距决定，两端轮胎外侧构成整车宽度方向的主要限制；桥壳中段为鼓形差速器壳体，上方和周边需要预留带轮或链轮的安装、张紧与拆装空间。设计时不能只看零件本体，还要校核悬架跳动、制动管路、车身底板以及挡泥板之间的动态间隙。桥管从差速器壳体向两侧延伸，端部连接轮毂与制动安装面，其中心高决定了车身离地间隙，也影响传动轴或皮带传动的张紧角度。

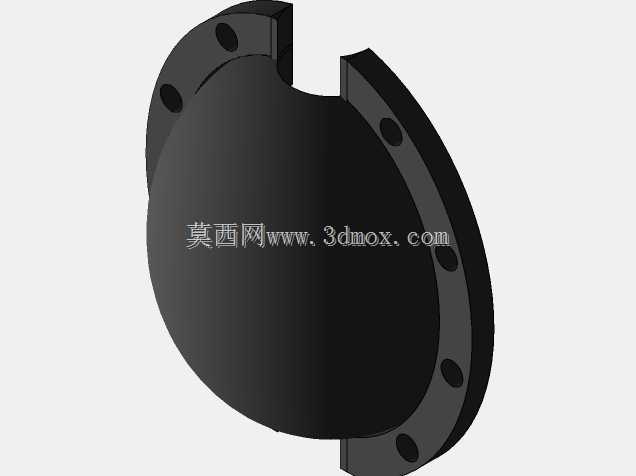

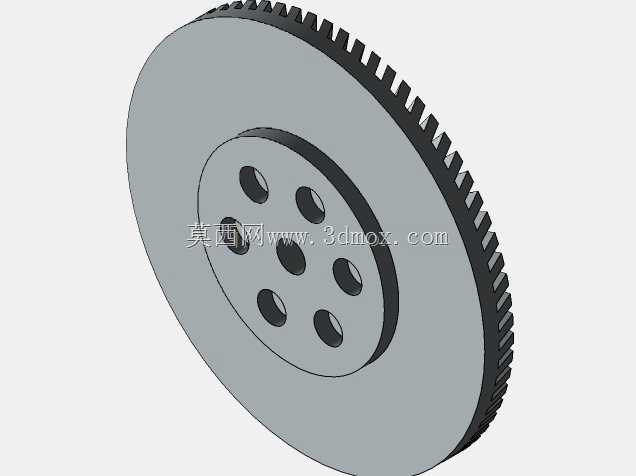

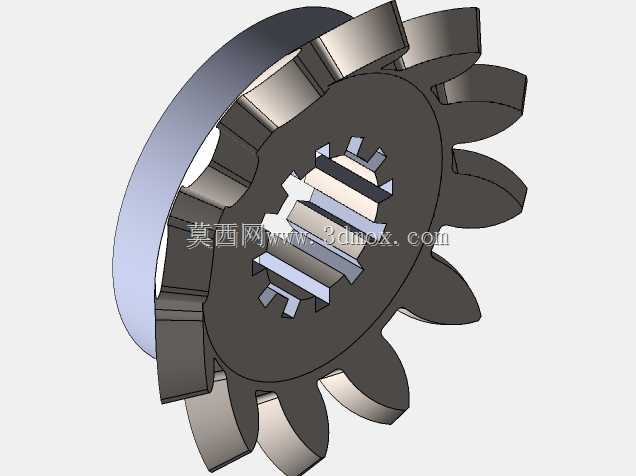

　　差速器壳体采用分段式结构，中段圆形端盖通过螺栓与壳体连接，便于内部行星齿轮、半轴齿轮和十字轴的装配与检修。壳体外形并非单纯为了造型，螺栓分布需要兼顾齿圈或带轮传递扭矩时的刚度，端盖轮廓也要避开桥管焊接区域和外部传动带的运动包络。若采用带轮输入，输入带轮通常布置在差速器壳体前端或侧方，皮带包角、中心距和张紧轮位置会直接影响传动效率与轴承载荷；在三维建模时应把带轮节圆、皮带厚度和张紧行程一并建出，而不是只保留静止装配位置。

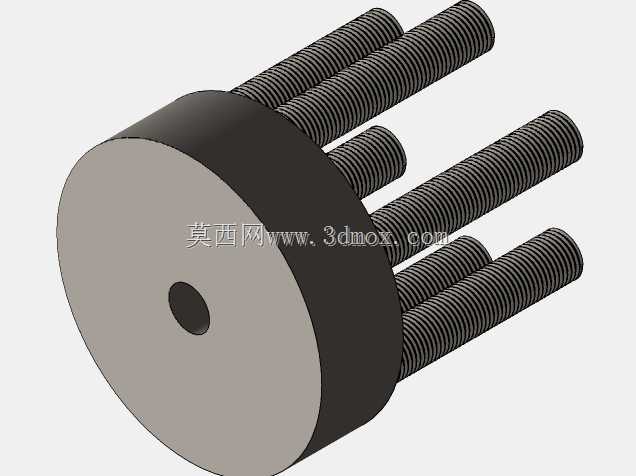

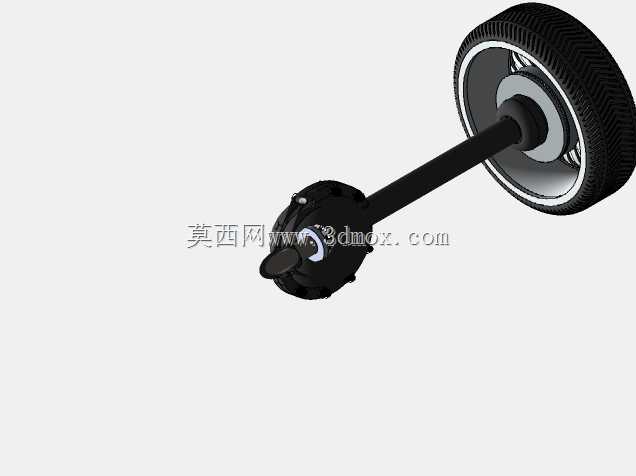

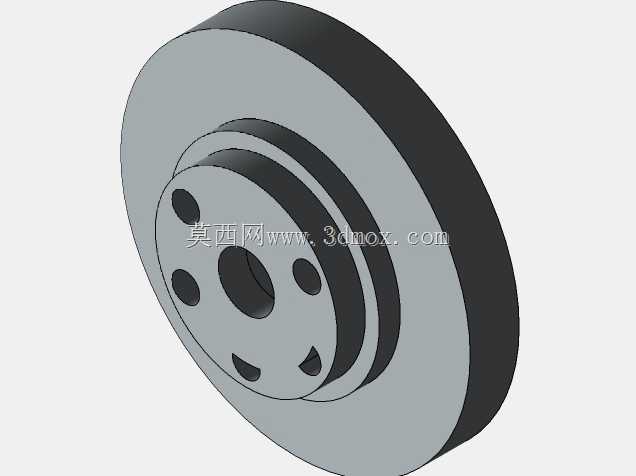

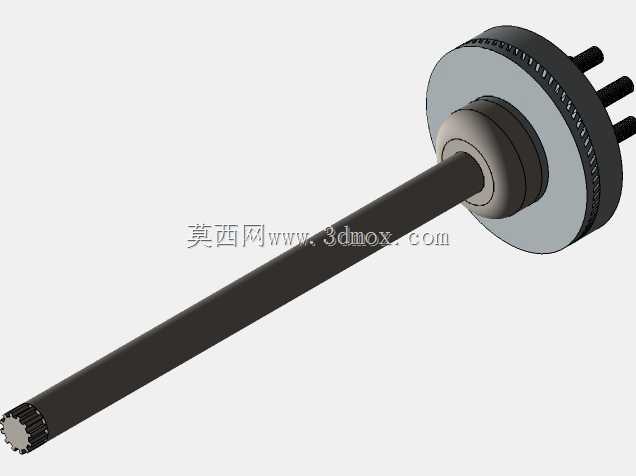

　　左右半轴隐藏在桥管内部，一端与差速器内的半轴齿轮配合，另一端支撑轮毂并输出旋转。半轴的花键规格、轴径过渡圆角和支撑跨距是设计重点：轴径过小会限制传递扭矩，圆角处理不当则在频繁起步、制动和冲击载荷下产生应力集中。桥管与差速器壳体连接处属于高刚度区域，建模时应保留合理的焊接或装配止口，不能为了外观简洁把承力结构简化成薄壁圆筒。端部轮毂需要同时考虑车轮螺栓分布圆、中心定位孔、轴承安装位和制动盘或制动鼓的连接面，这些尺寸共同决定了轮胎总成能否可靠装车。

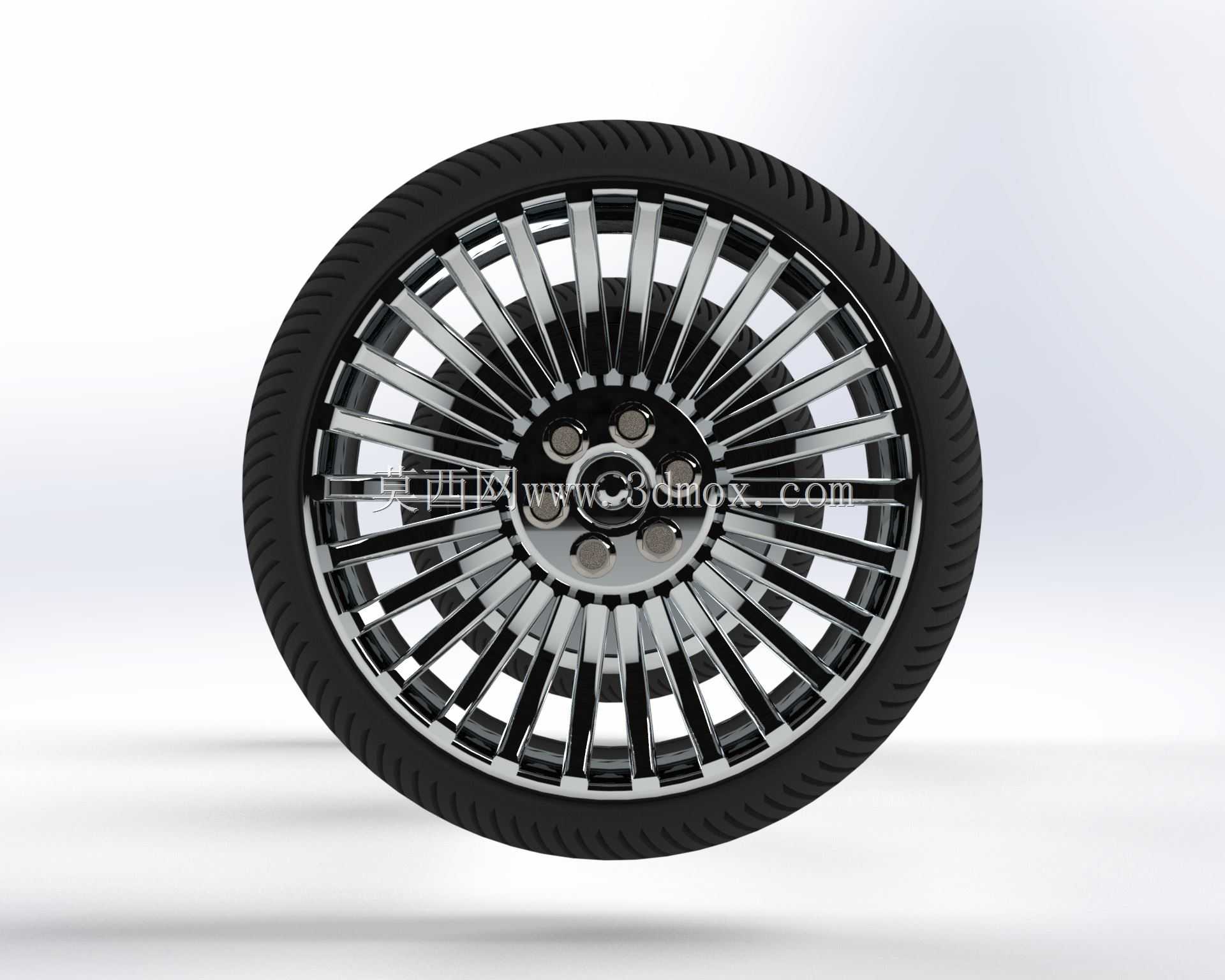

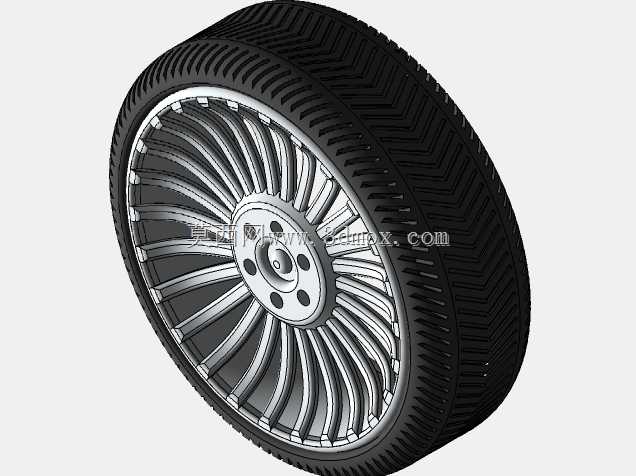

　　轮胎与轮辋部分在模型中保留了完整胎面、轮辐和轮毂外形，其价值不只是展示。胎面宽度影响滚动阻力和接地面积，轮辐造型关系到制动散热，轮胎外径则改变整车速比和实际车速。在底盘总布置中，轮胎跳动包络必须与翼子板、车架纵梁和减振器进行干涉检查；转向时还需核对前轮定位或后轮随动状态下的间隙。对于后桥驱动车型，轮胎半径差异会直接反映到差速器工作负荷上，因此左右轮胎型号、气压和磨损状态需要保持一致。

　　结构设计思路上，这类总成优先保证承载、润滑和维修性。差速器壳体内部需要形成储油空间，齿轮啮合区依靠齿轮油飞溅润滑，壳体最低点应考虑放油或清洁空间，最高点则要避免空气憋压。桥管端部密封结构不能省略，否则泥水进入会造成轴承和半轴早期失效。外部带轮传动虽然比齿轮传动结构简单、布置灵活，但对张紧和防护要求较高；若车辆使用环境多尘、多水，还应在带轮外侧增加护罩，并在底盘布置时留出护罩安装点。

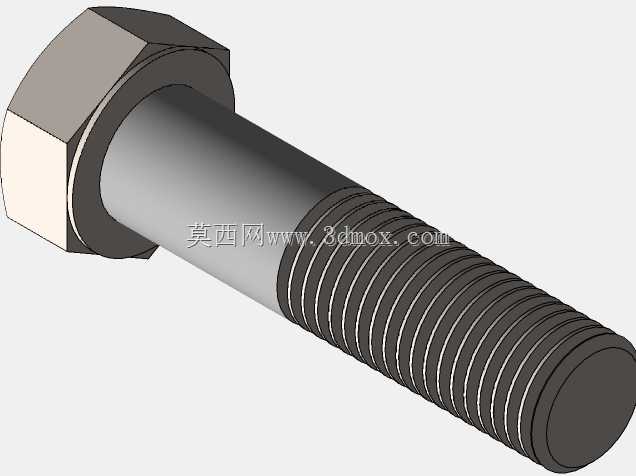

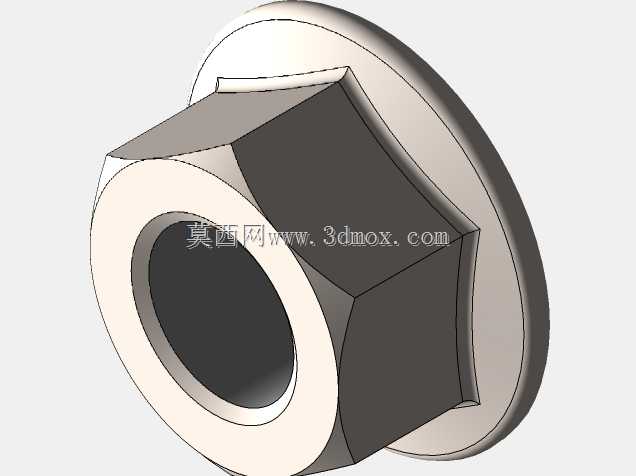

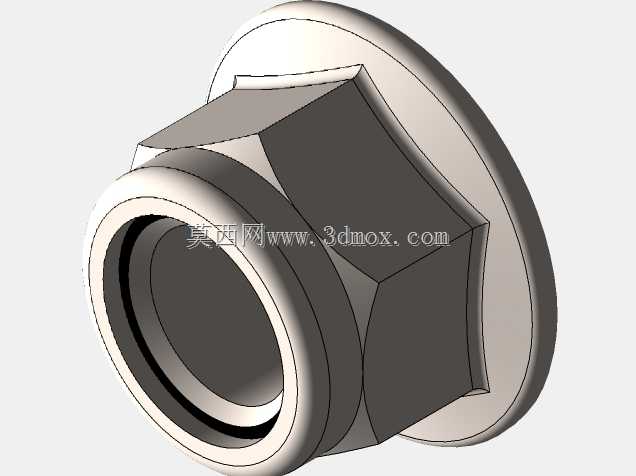

　　从建模角度看，完成这个总成不能停留在外观拼装。需要先建立桥管中心线、差速器中心线和车轮回转中心线，通过骨架模型控制轮距、桥包位置和输入带轮高度；再分别细化壳体、端盖、半轴、轮毂、轮胎和紧固件。装配后应检查运动关系：两侧车轮直行时转速相同，转弯时内侧轮慢、外侧轮快，输入带轮旋转时动力能够经差速器壳体传递到行星机构。螺栓孔、花键、轴承位和轮胎安装面要按实际配合关系表达，避免在工程图或干涉检查中出现虚假接触。

　　在设备选型和结构验证阶段，这套模型可用于检查后桥与车架的连接点、悬架弹簧座位置、制动系统布置以及传动带走向。对于非道路小型车辆，后桥往往同时承担驱动、承载和定位功能，任何一个安装面偏差都会导致轮胎偏磨、轴承发热或传动带掉带。因此外形尺寸不只是理论数值，还包含装配公差、热态膨胀、橡胶件变形和维修工具操作空间。把这些边界条件纳入三维结构，才能让模型从展示件转变为可用于结构评审和样机开发的工程数据。
