罗技C170摄像头桌面夹持固定支架

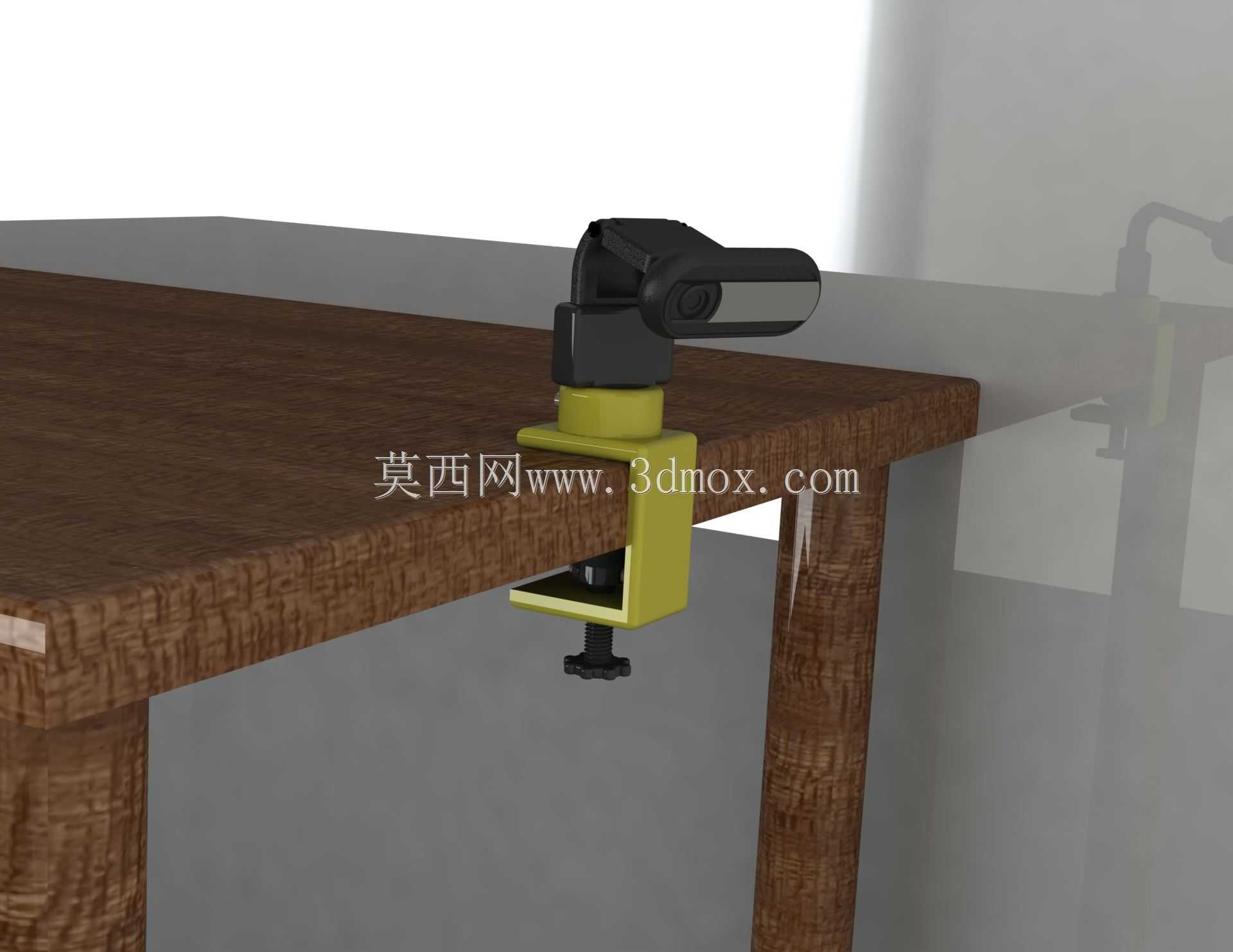

　　这款夹持式支架的核心使用场景集中在桌面办公、视频会议、在线教学以及居家直播等环境，主要解决普通摄像头平放时视角受限、占用桌面平整空间、易被线缆拖拽移位的实际问题。支架整体采用夹装式结构，无需在台面打孔，也不需要额外粘贴固定胶，可直接夹持在办公桌、实验台、隔断板或者显示器侧边的板沿上，拆装后不会在安装面留下残胶或压痕，适合需要频繁调整工位、临时搭建视频采集点位的使用场景。

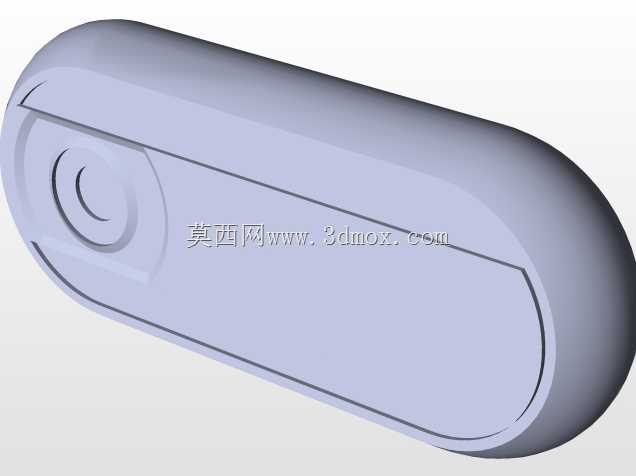

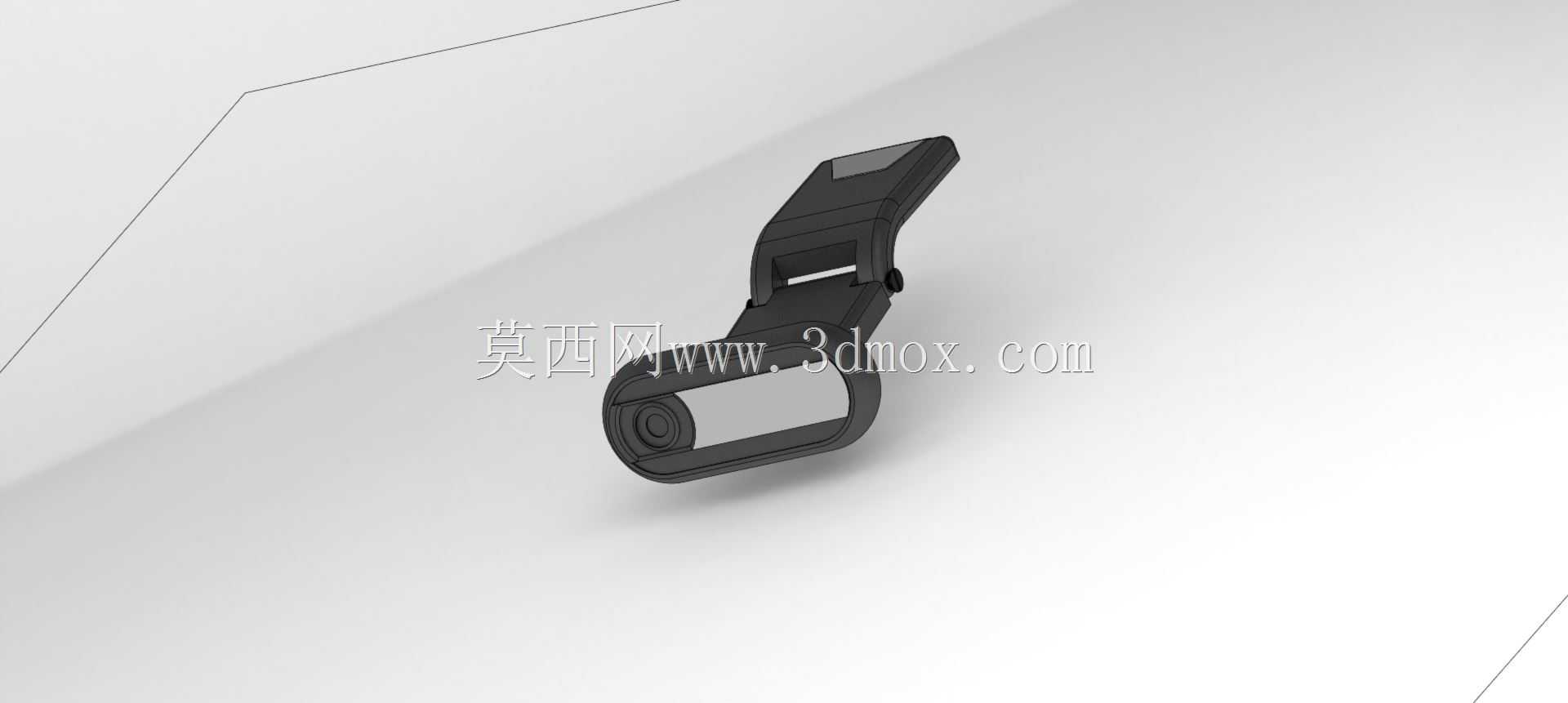

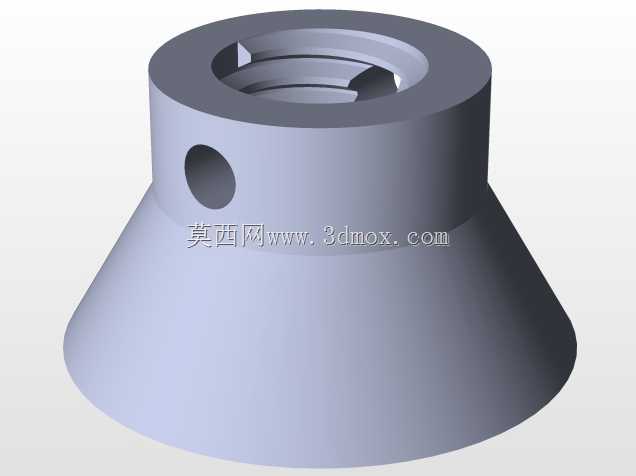

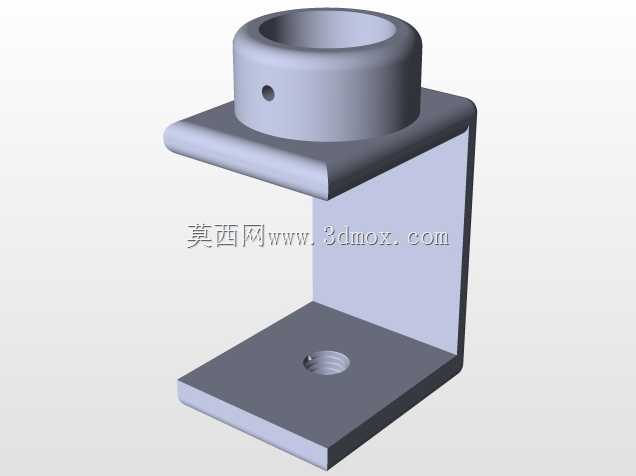

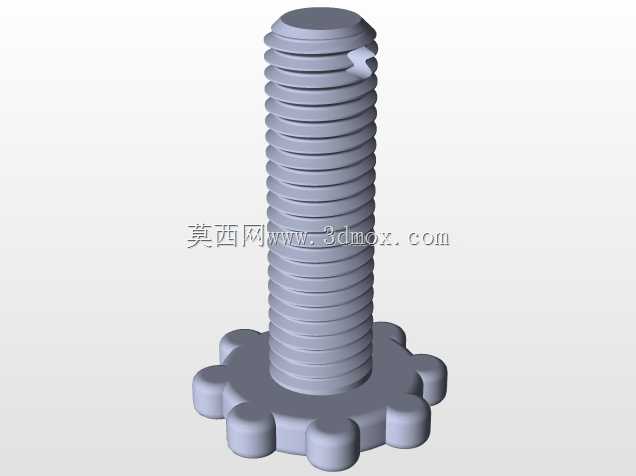

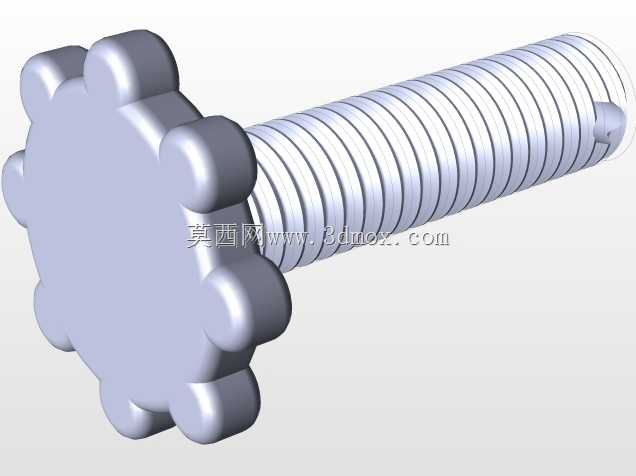

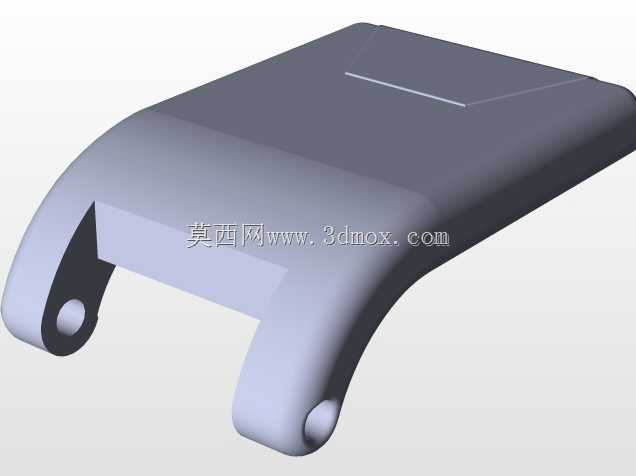

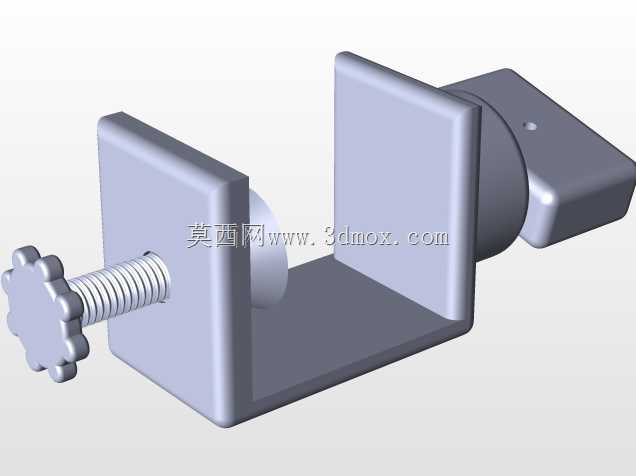

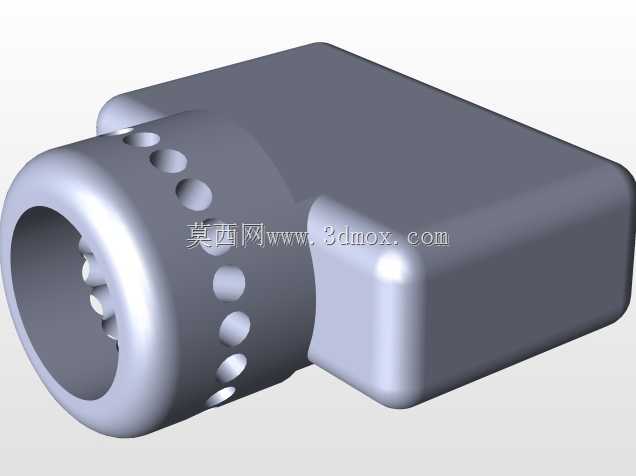

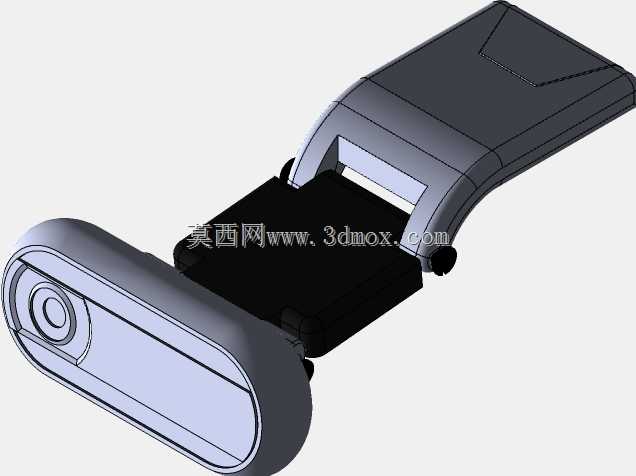

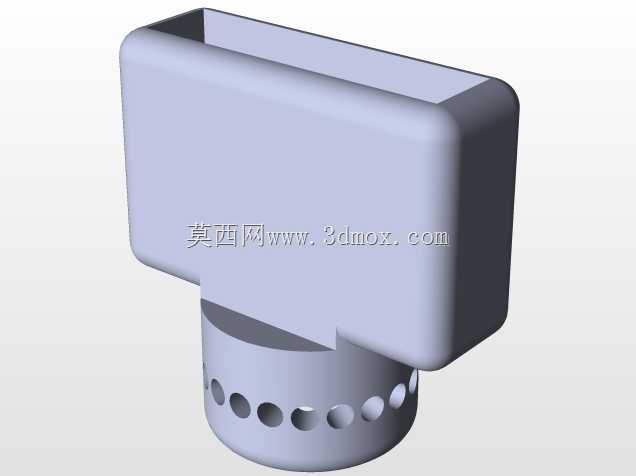

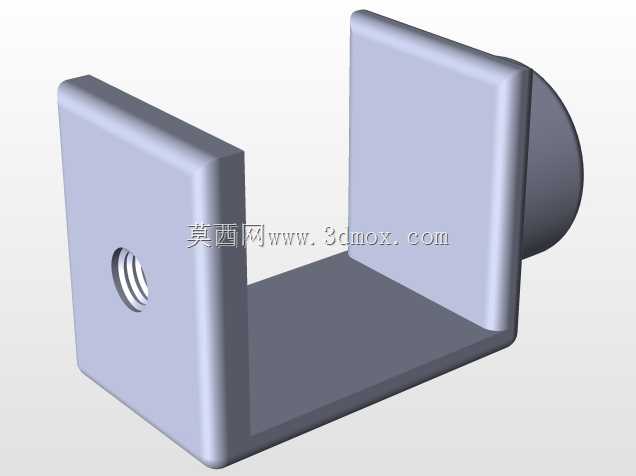

　　从结构功能上看，支架分为夹持底座、立柱转接段和摄像头安装座三个部分。夹持底座采用C型开口结构，开口内侧预留了足够的夹持行程，可适配常见厚度的木质桌面、钢制工位台板以及薄型显示器边框；底部配置旋紧压块，转动旋钮后压块向上进给，能够将支架牢牢锁止在板沿上，压块与桌面接触的面可采用增大摩擦的垫面，减少摄像头调整角度时出现的支架滑移。立柱转接段承担高度补偿作用，让摄像头镜头高于桌面杂物，避免键盘、文件、水杯等物体遮挡拍摄视野，同时给摄像头线缆留出自然弯曲的走线空间，减少线材接头处的反复弯折应力。上部安装座与罗技C170摄像头的底部安装位匹配，可保持摄像头原有的俯仰调节能力，部分结构还可补充水平回转余量，方便使用者快速对准人脸、文件展示区或者实验操作区。

　　设计思路上优先考虑的是安装边界与使用稳定性，而非单纯追求外观造型。C型夹的开口深度决定了支架能够勾住的桌沿宽度，建模时需要保证夹臂伸入桌下后不会与桌腿、抽屉拉手或者桌下理线架发生干涉；旋紧螺杆的轴线尽量垂直于夹持面，使夹紧力沿竖直方向作用，避免夹紧时产生侧向分力把支架顶离桌沿。支架主体的壁厚需要兼顾强度与成型可行性，夹臂根部是应力集中区域，在结构处理上要保留合理的过渡圆角，防止反复夹紧松开后出现断裂。摄像头安装座与摄像头接触的部位需要贴合产品外形，既不能过度约束造成外壳受压发白，也不能配合过松导致摄像头低头偏移。

　　外形尺寸方面，夹持底座的宽度控制在窄幅范围内，安装后不会在桌沿占用过多横向空间，避免影响手臂放置或其他桌面设备摆放；立柱高度以镜头对准人眼上半身为基准，过高会导致支架重心上移，在触碰摄像头时出现明显晃动，过低则无法越过桌面障碍物，因此整体高度通常落在紧凑区间内，保证稳定性与视野高度的平衡。夹持开口的上下限范围覆盖常规薄板到加厚桌板，底部旋钮的旋转半径要留出操作空间，即使桌下空间局促，也能用手指完成锁紧动作。

　　在实际装配验证中，需要重点检查三个边界：一是夹座完全张开时能否顺利卡入桌沿，二是夹紧后支架与摄像头组合体在最大俯仰角度下是否会倾覆，三是摄像头USB线缆从支架侧部引出后是否会与调节关节发生摩擦。对于结构建模人员而言，这类支架不属于重载承重件，但对小尺寸空间内的配合、受力路径和操作便利性要求很高。夹臂、螺杆和压块之间的运动关系要清晰表达，旋钮的防滑纹路、垫层面以及安装座的限位面都应在模型中体现，这样后续无论是做3D打印样件、机加工验证还是注塑件开模评估，都能直接读取安装尺寸与干涉风险，减少反复试装带来的返工。
