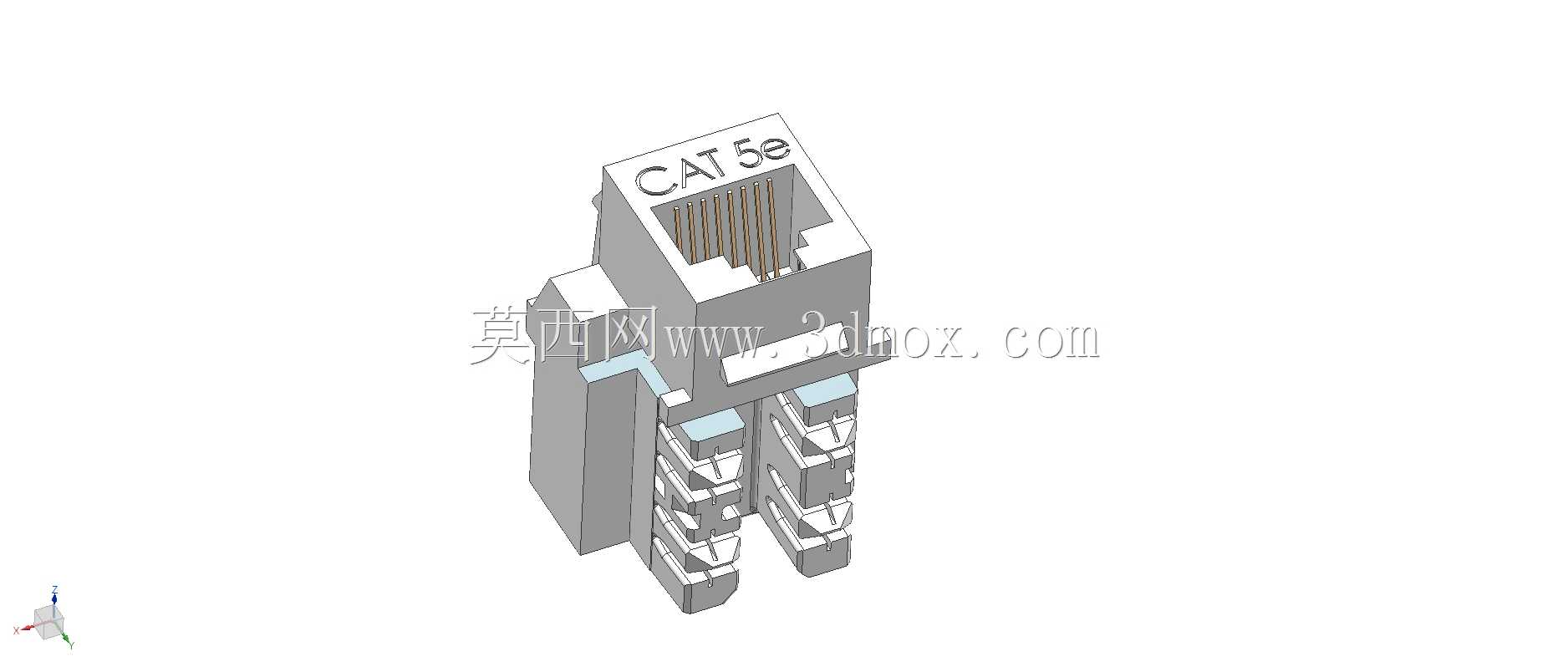

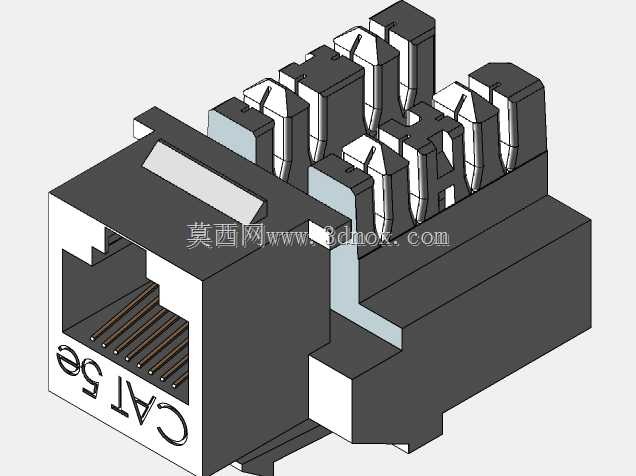

超五类网线水晶头接插件结构设计

这款超五类网络接插件主要应用于综合布线系统的终端连接场景，覆盖办公局域网搭建、家庭网络布设、工业以太网终端接入、数据机房配线架端接等常见通讯布线场景，是实现网线与网络设备端口物理连通的核心基础元件，承担着网络信号稳定传输的物理连接作用。产品实际使用过程中，可直接卡接超五类非屏蔽双绞线，通过内部的金手指触点与线芯压接导通，插入设备端RJ45接口后即可实现千兆以内速率的网络信号传输，适配交换机、路由器、电脑网卡、网络打印机、IP摄像头等绝大多数带标准RJ45端口的网络设备。从功能特性来看，该接插件采用卡扣式锁紧结构，插入端口后自带的弹性卡舌可卡入接口卡槽，避免日常使用中因拉扯线缆导致接头松脱脱落；内部触点采用错位排布设计，可减少线对之间的信号串扰，满足超五类布线的传输性能要求，接头前端的导向结构可保证插入时触点精准对位，避免插歪导致的针脚弯折损坏。设计过程中，首先围绕标准RJ45接口的通用尺寸规范确定整体外形边界，保证接头可以兼容所有标准RJ45端口的插拔尺寸，不会出现尺寸偏差导致无法插入或者松动的问题；其次针对压接区域做了分线槽结构设计，八根线芯可对应卡入独立槽位，既方便布线施工时的线序整理，也能保证压接后线芯固定牢靠，不会因线缆晃动出现接触不良；外壳部分采用阶梯式卡位结构，压接后可牢牢包裹网线外护套，承受日常使用中的线缆拉扯力，避免线芯与触点脱离。外形尺寸方面，整体长度控制在标准水晶头的常规尺寸范围内，宽度与厚度完全匹配通用RJ45端口的安装空间，插入设备后不会遮挡相邻端口，安装边界预留了足够的卡扣活动空间，插拔时无需额外避让周边元件，无论是高密度配线架还是设备侧的紧密排布端口都能正常使用，接头尾部的线缆入口做了圆弧过渡处理，可减少网线弯折时的应力集中，延长线缆端接后的使用寿命。
