重型商用车钢制轮辋轮毂总成结构

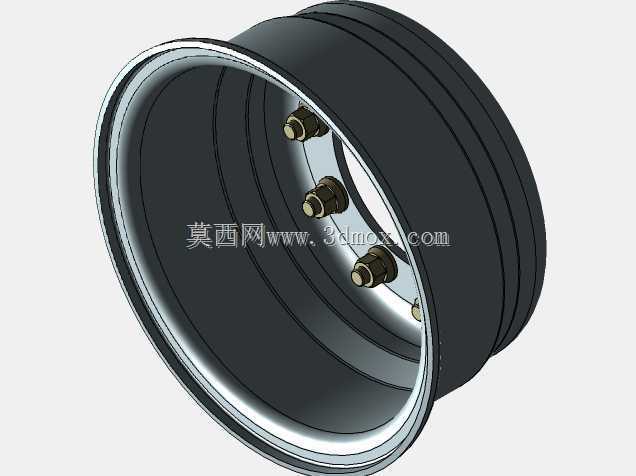

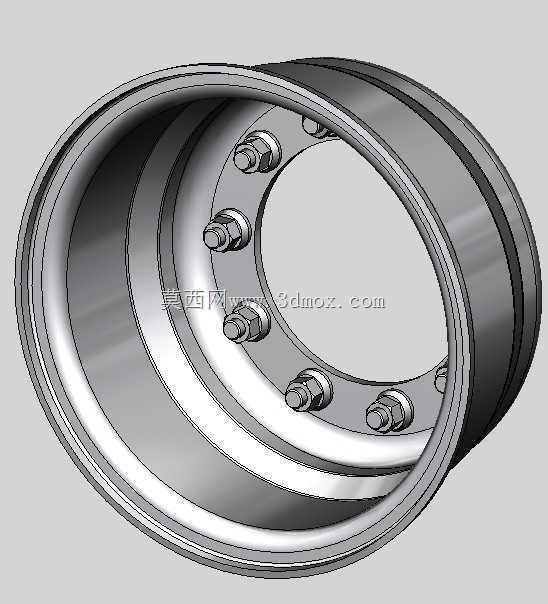

　　该车轮总成面向重型载货车辆的行驶系统，主要承担轮胎支承、制动力矩传递、车桥载荷输出以及轮端定位等功能。结构主体采用深槽式钢制轮辋与盘式轮毂组合，轮辋截面包含胎圈座、轮缘、槽底和过渡圆角，能够约束轮胎胎圈在充气和受载时的径向、轴向位移。轮毂中心设置大直径安装孔，周围均布多组车轮螺栓与螺母，用于将车轮固定在制动鼓或轮毂法兰上；螺栓孔位的节圆直径、中心孔配合面和端面贴合区是装车校核的关键边界。

　　从实际使用场景看，这类车轮常见于货运卡车、工程底盘及重载挂车。车辆在满载、转弯、制动和通过不平路面时，轮辋需要承受轮胎气压形成的周向张力，轮毂则承受垂直冲击、侧向力和驱动扭矩。建模时将轮缘翻边高度、胎圈座锥度、槽底过渡半径单独表达，便于检查轮胎装拆空间和应力集中区域；轮毂盘面上的加强过渡、螺栓沉台及散热空隙也按实体关系还原，可用于干涉检查、装配演示和结构改进。

　　设计思路上，轮辋薄壁回转体与轮毂冲压盘体通过焊接或压装形成整体，二者的同轴度直接影响轮胎运转平稳性。中心孔承担径向定位，螺栓组承担夹紧和传扭，因此端面必须保持平整，避免局部虚夹导致螺母松动。模型保留了螺栓、螺母、轮辋卷边和轮毂孔系的相对位置，能够直观呈现轮胎安装侧、车桥连接侧以及制动部件避让空间。

　　外形边界方面，需重点关注轮辋名义直径、轮缘宽度、轮毂盘外扩距离、螺栓伸出长度和中心孔尺寸。轮缘外侧不能超出整车轮胎包络，内侧则要与制动鼓、转向节、板簧或气室保持间隙；螺栓分布圆既要匹配车桥法兰，也要保证套筒拆装角度。该结构在三维环境中可用于轮端布置、轮胎选型、维修工艺说明以及底盘零部件协同设计。
