嵌入式三孔电源插座连接结构设计

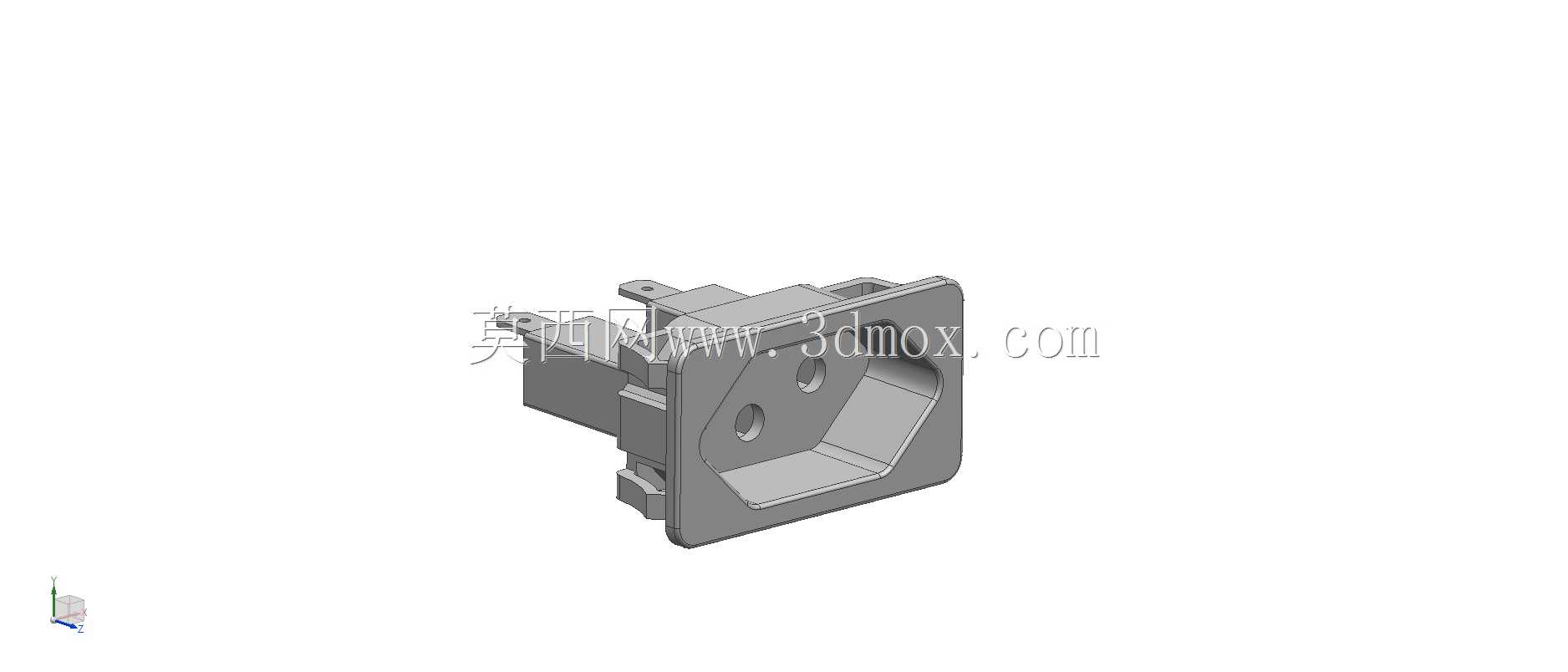

该结构为嵌入式安装的三孔供电连接部件，主要应用于工业控制柜、设备操作面板、民用墙面布线、户外配电箱体等需要固定取电接口的场景，作为强电回路的终端接驳部件，承担着为外接用电设备提供稳定、安全的市电接入通路的核心作用，能够适配常规10A/16A规格的国标三极插头，实现火线、零线、地线的可靠导通与物理固定。从功能特性来看，该结构采用暗装嵌入式的安装逻辑，主体壳体为阻燃绝缘材质一体成型，正面设置符合国标尺寸的三孔插套避让槽，槽体边缘做了圆弧过渡处理，既能够引导插头顺利对位插入，也能避免插拔过程中边角磕碰造成的壳体损伤；背部设置了独立的接线端子容纳腔，每个接线位都配有对应的压线结构与防脱卡扣，能够在导线接入后提供足够的压紧力，避免设备拉扯、长期震动导致的接线松脱、接触不良等问题，同时壳体内部设置了多道隔离筋，将不同极性的接电区域完全分隔，从物理层面杜绝极间短路的安全隐患。在设计思路上，该结构优先考量安装适配性与使用安全性，整体外形采用方正的切角造型，正面面板的外轮廓尺寸匹配常规86型暗装底盒的安装开孔，背部壳体的长宽尺寸略小于面板，能够顺利嵌入预先开好的安装孔位内，面板边缘预留了均匀的安装止口，嵌入后能够完全遮盖开孔边缘的缝隙，保证安装后的外观整洁度；安装边界方面，背部壳体的进深尺寸控制在合理范围内，不会过度占用暗装底盒的内部空间，给接线预留足够的操作余量，面板上预留的两个安装孔位间距符合通用安装标准，可直接使用常规自攻螺丝与底盒的固定柱锁紧，无需额外定制安装配件。此外，壳体上设置的多个定位卡扣与加强筋结构，既能够提升壳体整体的抗形变能力，避免长期插拔受力导致的面板开裂，也能在安装时起到预固定的作用，降低现场安装的操作难度；插套所在的腔体内部做了导向斜面设计，插套装配后能够被精准限位，不会因为插头的反复插拔出现位置偏移，保证长期使用后的接电可靠性。
