手机SIM卡取卡顶针结构设计

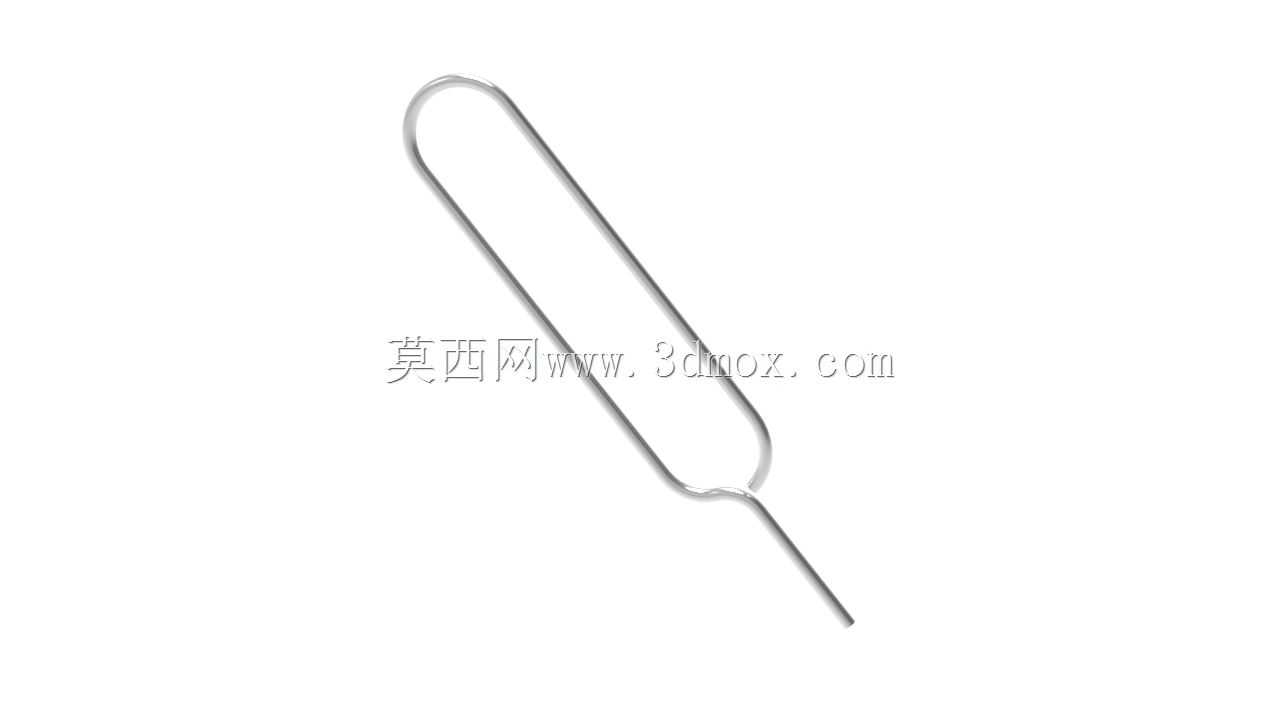

这款SIM卡顶杆是面向消费电子终端使用场景设计的小型手动操作工具，核心作用是触发手机、智能手表、平板等内置SIM卡槽的弹性锁止机构，顺利弹出卡托完成SIM卡的安装与更换作业，是通讯终端售后、数码门店运维以及个人用户拆装SIM卡时的常用辅助工具。在日常使用场景中，多数内置式SIM卡槽的触发孔直径仅在0.8-1mm区间，普通的牙签、回形针等代用工具要么硬度不足容易弯折断裂在孔内，要么尖端尺寸不匹配容易刮伤机身外壳甚至戳坏卡槽内部的弹片结构，这款专用顶杆正是针对这类痛点完成的结构优化设计。从功能特性来看，该顶杆整体采用一体式金属线材弯折成型，无额外拼接结构，长期使用不会出现松脱、断裂的问题，操作端的尖端做了圆角钝化处理，既保证能够顺利伸入卡槽触发孔，又不会因为尖锐边缘刮伤孔壁的漆面或者内部的塑胶定位结构，握持端采用大尺寸的闭环椭圆环结构，手指捏持时受力均匀，按压时不会出现打滑、硌手的问题，相比直杆式的顶针更方便施力，单次按压即可稳定触发卡槽的弹出机构。从设计思路层面，这款顶杆充分考虑了便携性与易用性的平衡，整体线材直径控制在0.7mm左右，适配市面上绝大多数通讯设备的SIM卡槽触发孔尺寸，不会出现过粗插不进、过细容易弯折的问题；整体长度控制在35mm左右，闭环环的长度约22mm、宽度约6mm，既可以轻松挂在钥匙串上随身携带，也不会因为尺寸过小导致取用、操作时难以捏持。在结构强度设计上，顶杆的弯折过渡处都做了圆弧过渡处理，避免应力集中导致的弯折断裂，尖端与环身的衔接段做了轻微的收腰过渡，既保证了尖端的尺寸精度，又提升了杆身的抗弯折能力，日常使用时施加正常按压力度不会出现杆身弯曲变形的问题。从安装与使用的边界条件来看，这款顶杆不需要额外的配套辅助工具，使用时仅需将尖端对准设备机身的SIM卡槽触发孔，垂直施加3-5N的按压力度即可触发卡托弹出机构，操作时不需要倾斜发力，避免斜向作用力损坏卡槽内部的锁止弹片；顶杆本身无尖锐棱角，日常存放携带时不会刮伤其他随身物品，金属材质的表面做了光滑抛光处理，长期接触汗液也不容易出现生锈、氧化的问题，能够满足长期反复使用的需求。在数码产品维修、营业厅办卡换卡的场景中，这款顶杆能够大幅提升换卡操作的效率，避免代用工具损伤用户设备的风险，同时小巧的结构也方便批量配备在门店、售后网点作为常备工具使用，相比一次性的纸质取卡针耐用性提升数十倍，也更加符合环保使用的需求。
