带自动送料结构的陶瓷支座切边冲压模具

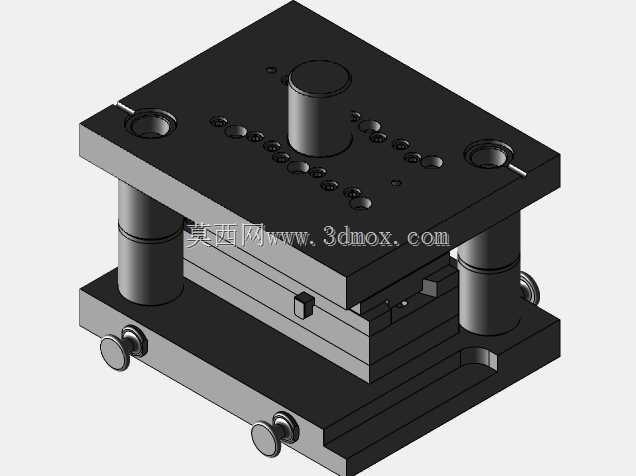

这款冷冲压工装主要面向电子陶瓷结构件的批量加工场景，针对陶瓷支座类薄壁脆性零件的切边、修边工序设计，适配中小型冲床的安装使用需求，可在连续生产线上完成带料的自动送进、定位、冲切、退料全流程作业，解决传统手工送料冲压陶瓷件时定位偏差大、边缘崩缺、生产效率低的行业痛点。整套模架采用标准后侧导柱模架结构，上下模座选用高强度铸铁加工而成，导柱导套配合精度达到H6/h5级别，可承受高频次冲压作业的交变载荷，长期使用也能保证上下模的对中精度，避免冲切过程中出现啃模、零件毛刺超差的问题。上模部分集成了凸模固定板、卸料板与弹性退料结构，模座中心的模柄可直接与冲床滑块连接固定，周围均匀布置的内六角螺钉与销钉完成各模板的锁紧定位，卸料板上的避让孔与凸模保持小间隙配合，冲切完成后可弹性复位将箍在凸模上的料带及时剥离，防止带料上浮影响后续送料。下模部分设置了凹模镶块安装位、导料板与自动送料对接接口，两侧的可调挡料销可根据料带宽度灵活调整定位尺寸，前后布置的承料板可承接送进的带料，保证送料过程中料带平整无翘曲，自动送料结构可与外部送料机联动，按照设定步距将带料精准送至冲切工位，无需人工手动推料，大幅降低操作安全风险。整套模具的闭合高度、模柄直径、下模座安装孔位均适配市面通用16吨-25吨开式可倾压力机的安装边界，安装时无需额外改装设备工作台，可快速完成换装调试。针对陶瓷支座零件的脆性特性，凹模刃口采用小斜度设计，冲切间隙控制在料厚的5%-8%区间，冲切过程中可减少零件边缘的应力集中，降低陶瓷件冲切时的崩边、开裂概率，刃口部分采用硬质合金镶块结构，长期冲切磨损后可单独更换镶块，无需更换整套凹模，降低后期维护成本。导料板之间的宽度可根据不同规格的料带进行调节，挡料销的位置也可对应不同步距的冲裁工艺调整，可适配一定尺寸范围内的同类陶瓷支座零件冲切加工，具备一定的通用适配能力。模具的卸料弹性元件选用矩形截面弹簧，弹力均匀且寿命更长，可保证卸料力平稳作用在料带表面，避免卸料时压伤已加工完成的陶瓷零件表面。上下模座的对角位置设置了起吊螺纹孔，方便模具的吊装转运与设备上的安装对位，模架外侧的防护结构可避免冲切过程中碎屑飞溅，提升生产作业的安全性。
