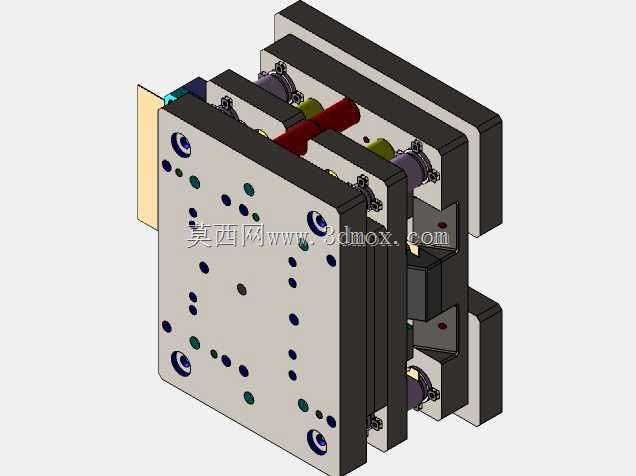

多工位渐进式级进冲压模具结构

该套级进模具主要应用于五金零部件的批量连续冲压生产场景，适配高速冲床的自动化生产线作业，可在单台设备上一次性完成冲裁、折弯、成型、切边等多道工序，无需在多台设备间周转工件，大幅提升中小型精密五金件的生产效率，常见于电子接插件、家电五金配件、汽车小型冲压件的量产加工环节。整套模具采用多层叠合的模架结构，上下模座通过精密导柱导套实现合模导向，导向部件配合间隙控制在微米级，可承受高速连续冲压过程中的侧向载荷，保证长期作业的合模精度稳定性，避免出现冲切错位、成型尺寸偏差等不良问题。模具内部按工序排布设置了多组凸模与凹模镶块，各工位之间通过送料机构实现带料的步进输送，每个冲压行程对应完成一道加工工序，带料经过全部工位后即可得到成型的成品工件，最后通过切断工位实现工件与料带的分离。设计过程中充分考虑了不同工序的受力差异，在成型工位对应的模座位置做了局部加强结构，避免长期冲压受力导致模座变形；同时在各易磨损的冲切工位采用镶拼式结构，后续维护时仅需更换磨损的镶块即可，无需整体更换模仁，降低了后期的维护成本与停机维护时长。模具的安装边界适配常规宽幅的五金带料送料机，整体模架的安装孔位符合标准冲床的工作台装夹尺寸，无需额外定制转接板即可直接安装在对应吨位的冲床上使用；模具侧面预留了误送料检测部件的安装位置，可搭配自动化生产线的检测系统，在送料位置出现偏差时及时触发停机信号，避免模具因误送料出现撞模损坏的问题。模具内部还设置了弹性卸料结构，冲压完成后可通过弹性元件的弹力将抱紧在凸模上的料带及时卸下，保证带料能够顺畅输送到下一工位，避免带料移位影响后续工序的加工精度。
