联合收割机筛片百叶窗冲孔冲压模具

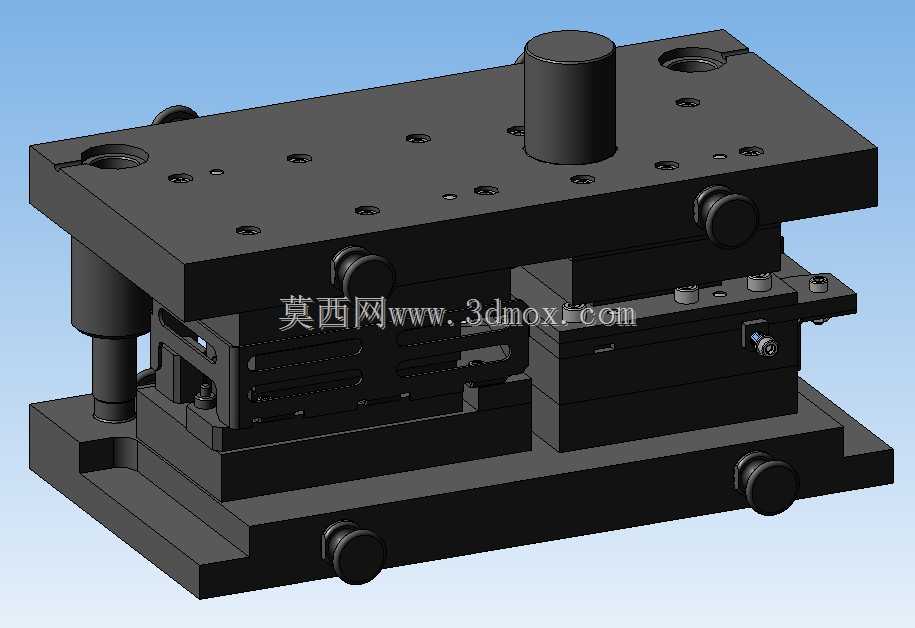

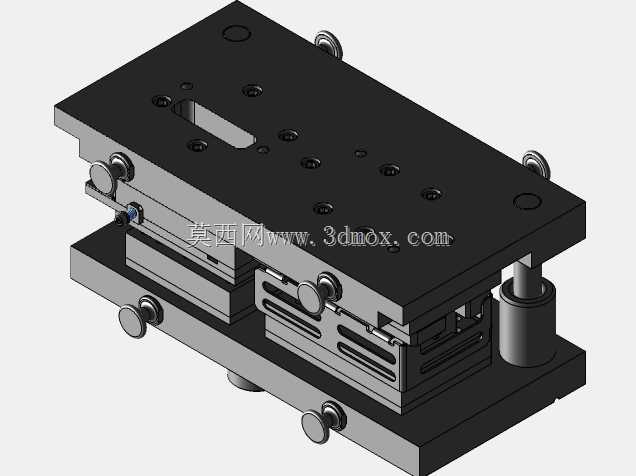

该套模具为农机配件加工领域专用的冲孔成型复合冲压模具，主要应用于联合收割机振动筛筛片的批量生产工序，针对带百叶窗通风孔结构的筛网类薄板零件设计，可在带料连续送进的冲压行程中一次性完成百叶窗切口、弯折成型、定位冲孔的多工序加工，替代传统单工序分散冲压的加工模式，大幅提升筛片零件的生产效率与成型精度。模具采用典型的三板式冷冲模结构，上下模座选用高强度铸铁材质加工，保证长期冲压作业下的结构刚性与抗变形能力，上模部分集成了冲孔凸模、百叶窗成型凸模与弹性卸料组件，下模部分对应设置凹模镶块、定位挡料机构与顶料装置，导柱导套组件布置于模座四角，采用高精度滑动导向配合，确保上下模合模时的对位精度，避免冲裁间隙不均导致的零件毛刺、成型错位问题。模具的安装边界适配常规开式机械压力机的工作台面尺寸，上下模座的安装槽与压板固定位符合通用压力机的装模标准，无需额外改装即可快速上机调试，模架侧面设置的可调式挡料销可适配不同宽度规格的带料送进定位，满足同系列不同尺寸筛片的柔性生产需求。在功能设计上，模具的百叶窗成型工位采用斜楔式成型结构，在冲头下行过程中先完成切口再逐步弯折出百叶窗的倾斜导风角度，保证筛片通风孔的导风角度一致、通风量均匀，避免传统折弯工艺导致的孔型变形问题；冲孔工位的凸模采用快换式结构，当冲头出现磨损时可快速拆卸更换，减少设备停机维护时间；弹性卸料板采用矩形弹簧提供卸料力，可在冲压完成后平稳将带料从凸模上脱出，避免带料变形影响后续送进精度。模具内部设置的多道导料板可对带料送进过程进行全程导向，防止带料偏移导致的孔位超差，成型后的筛片零件孔位一致性高，百叶窗成型角度偏差控制在允许范围内，可直接进入后续的焊装工序，无需额外的整形修正，适配联合收割机振动筛对筛片通风性能、结构强度的严苛要求，能够在高速连续冲压工况下保持稳定的加工精度，有效降低农机配件生产的人工成本与废品率。
