框架式工件定位焊接工装夹具结构

该套焊接工装主要应用于金属结构件批量焊接加工场景，常见于钢结构加工车间、金属制品生产线、非标构件焊接工位，核心用途是在焊接作业前对长条类、排布类待焊工件进行精准定位与牢靠夹持，避免焊接过程中工件受热变形、位置偏移，保障焊缝位置精度与构件整体形位公差，降低后续校形工作量，提升批量焊接作业的一致性与加工效率。

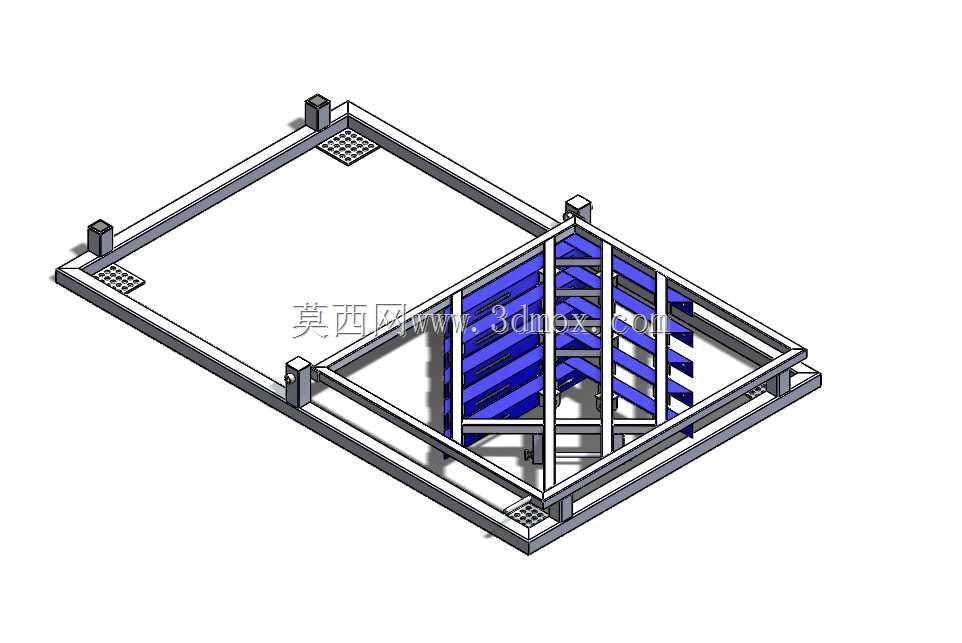

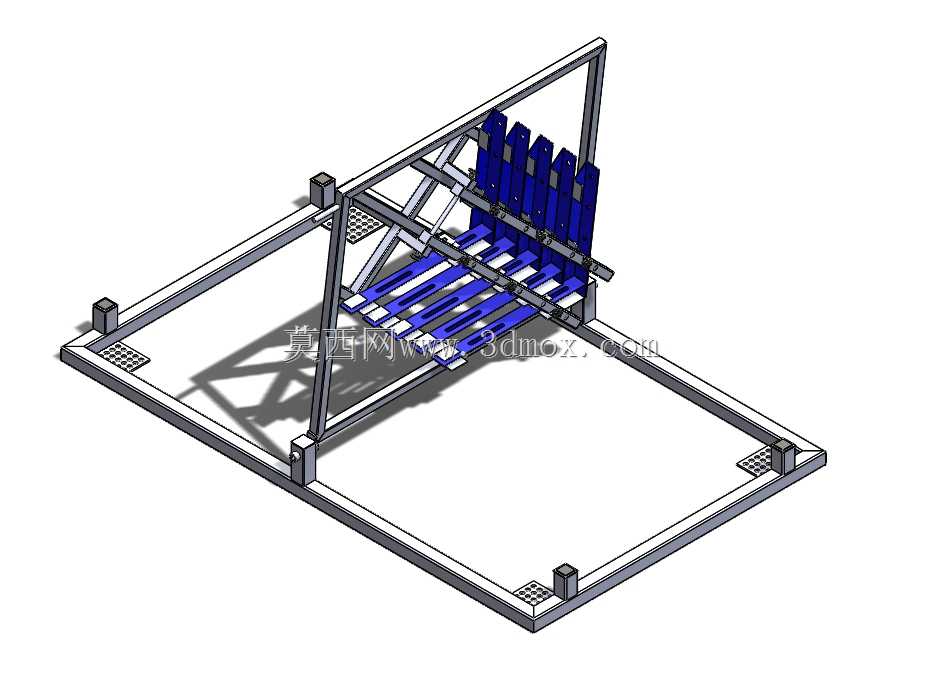

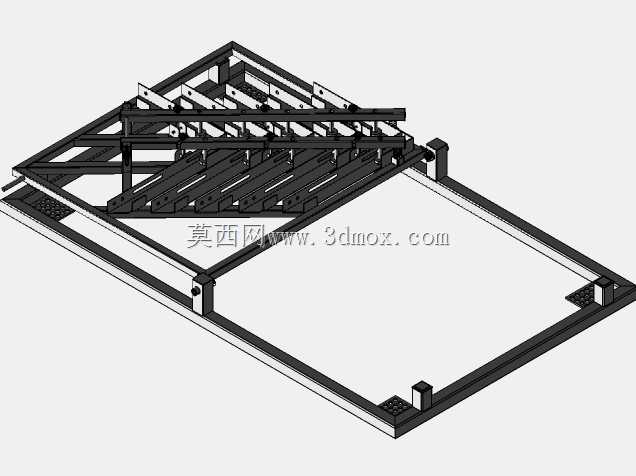

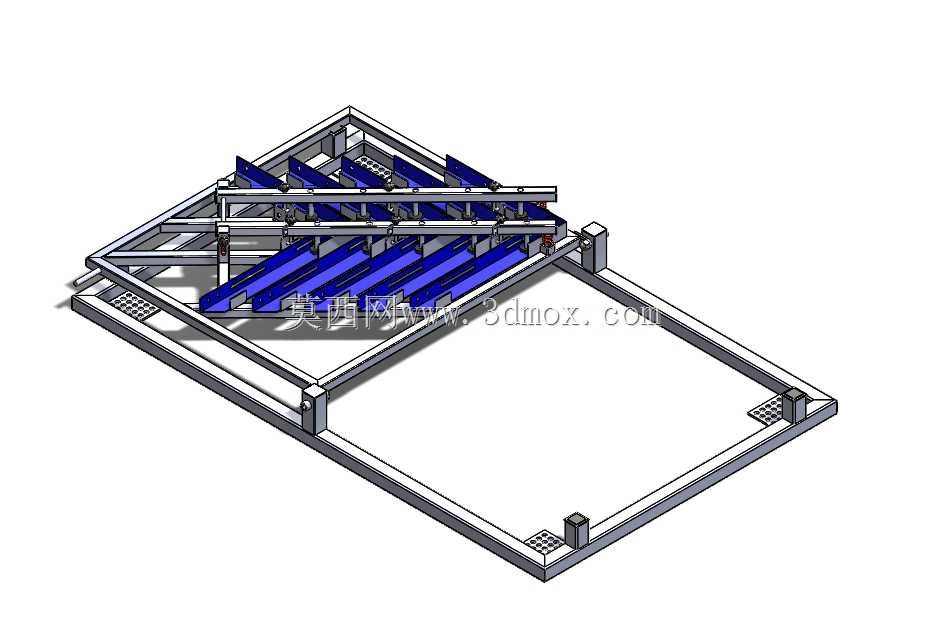

从功能特性来看，该工装采用双层框架式承载结构，底部为整体方管焊接成型的基座框架，四个角点设置有调平支撑座，可适配车间地面不平整的安装场景，保障工装整体水平度；基座上方设置多组平行排布的蓝色定位承托条，可根据待焊工件的宽度、长度调整安装位置，适配不同规格尺寸的长条类待焊构件；横向跨架的多组压紧机构采用直线导轨导向，可沿框架长度方向滑动调整位置，每个压紧点配置快速压头，能够快速完成工件的压紧与松卸，操作便捷，压紧力均匀，不会对薄壁待焊工件造成压痕变形；框架侧边预留的空位可配合焊接机器人或人工焊枪的走位需求，避免工装结构干涉焊接作业路径，保障各个焊缝位置都具备充足的操作空间。

设计思路上，该工装优先考虑通用性与刚性平衡，整体基座采用标准矩形钢管焊接成型，焊接后做去应力处理，避免长期使用出现框架变形；所有定位条、压紧架均采用模块化安装设计，通过T型螺栓与基座框架的安装槽连接，无需重新打孔即可快速调整定位间距，适配多品种小批量的焊接生产需求；压紧机构采用机械式快速夹钳结构，无需外接气源、电源即可完成夹紧操作，降低车间配套设施要求，同时减少气动、液压元件的后期维护成本；整体框架预留的吊装位可配合车间行车完成整台工装的移位，适配生产线布局调整需求。

外形尺寸与安装边界方面，该工装整体为矩形落地式结构，长宽尺寸适配常规6米以内长条构件的装夹需求，整体高度符合人工站立操作的人机工程学高度，安装时无需预埋地脚螺栓，仅需将四个角点调平支撑座调整至水平状态即可投入使用，基座底部预留100mm左右的离地间隙，方便车间日常清理焊渣、废料，也可适配叉车叉取转运；工装整体最大承重满足常规钢结构构件的装夹需求，压紧点排布密度可根据待焊工件的刚性灵活调整，避免工件悬空部位在焊接过程中出现下挠变形。
