轻量化镂空四旋翼微型飞行机架结构

这款微型四旋翼机架是面向室内近距飞行、轻载航拍、青少年科创教学场景开发的核心承载结构，主要承担飞控主板、动力电池、微型电机、桨叶以及小型摄像模组的安装固定功能，是微型无人机整体结构的受力核心，直接决定整机的飞行稳定性、抗冲击能力与续航表现。

设计之初围绕微型飞行场景的核心痛点展开，首先针对室内飞行易碰撞、自重要求严苛的特点，上下两层安装板均采用大面积镂空的结构设计，在保证结构刚性的前提下最大化去除非受力区域的冗余材料，有效降低整机自重，减少飞行过程中的动力损耗，提升续航时长与机动灵活性。机架采用十字型四轴布局，四个机臂从中心底座向外对称延伸，机臂末端预留标准的微型电机安装孔位，孔位周边做加厚凸台处理，避免电机运转震动导致安装位开裂，同时机臂末端设计有桨叶防护的安装卡位，可搭配微型保护圈降低碰撞时的桨叶损坏概率。

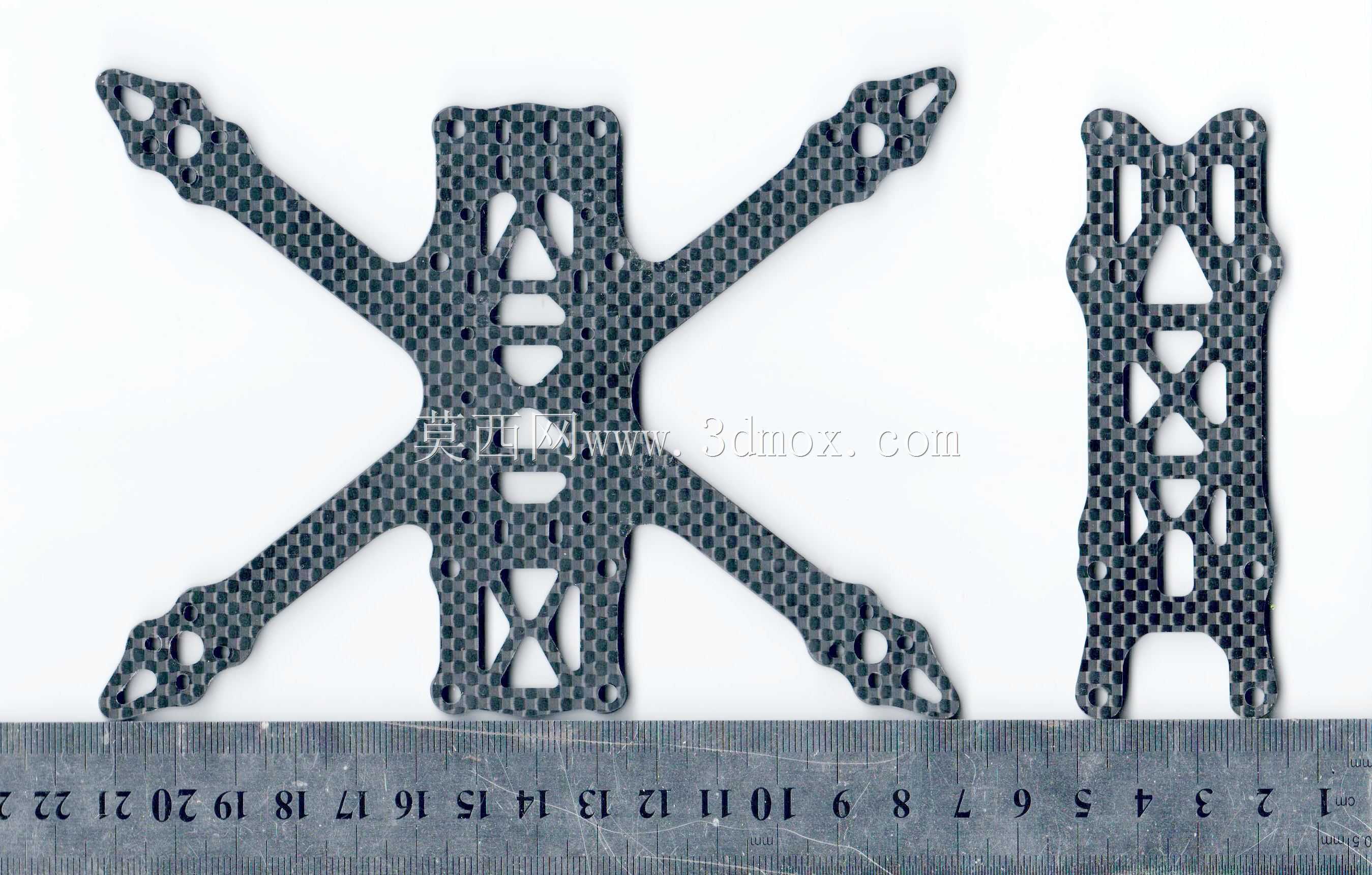

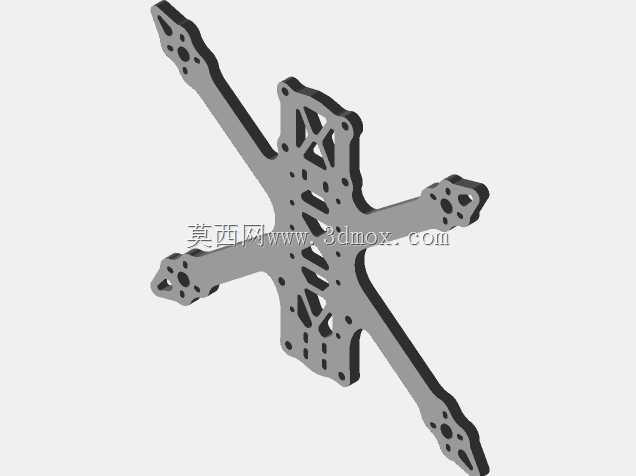

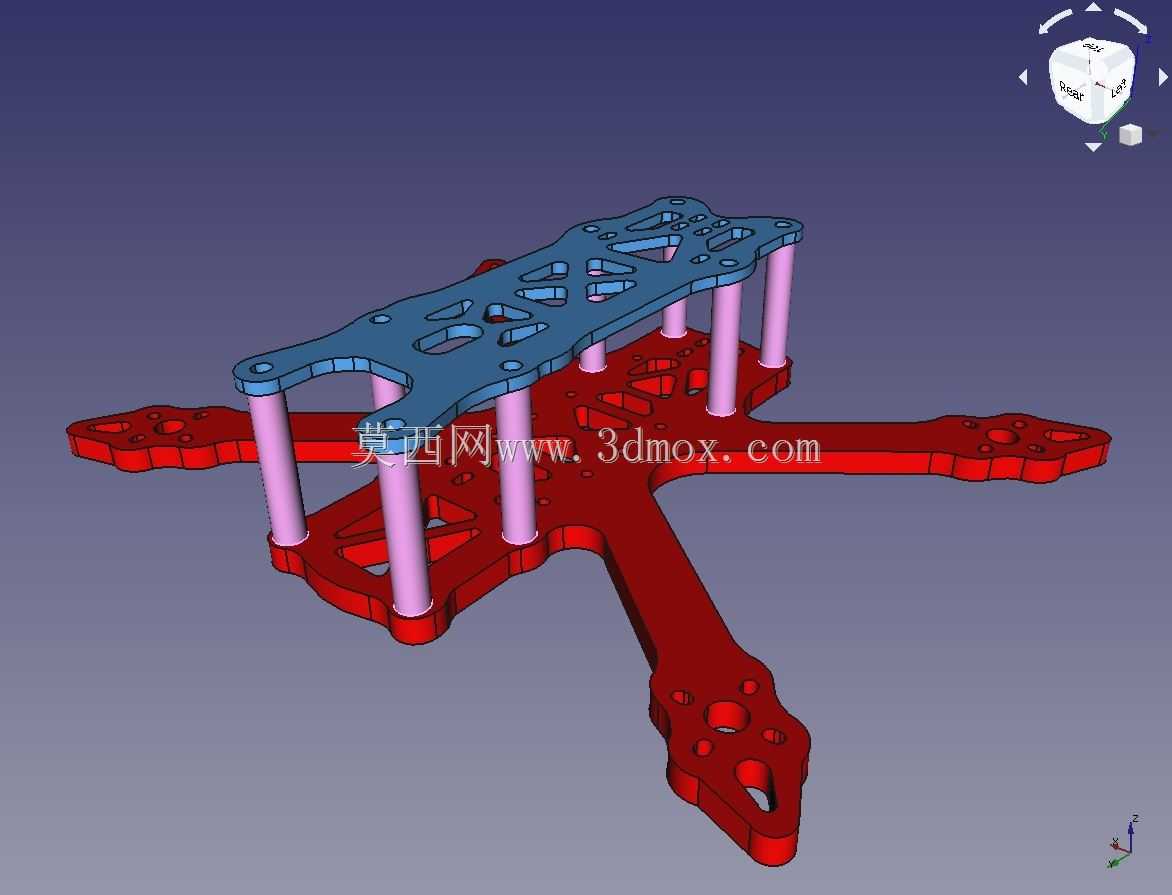

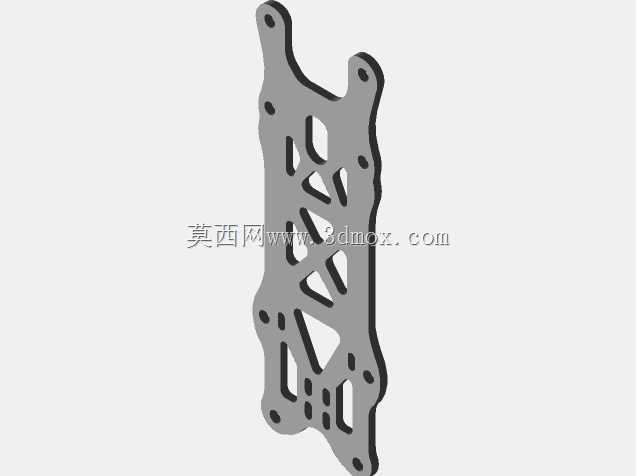

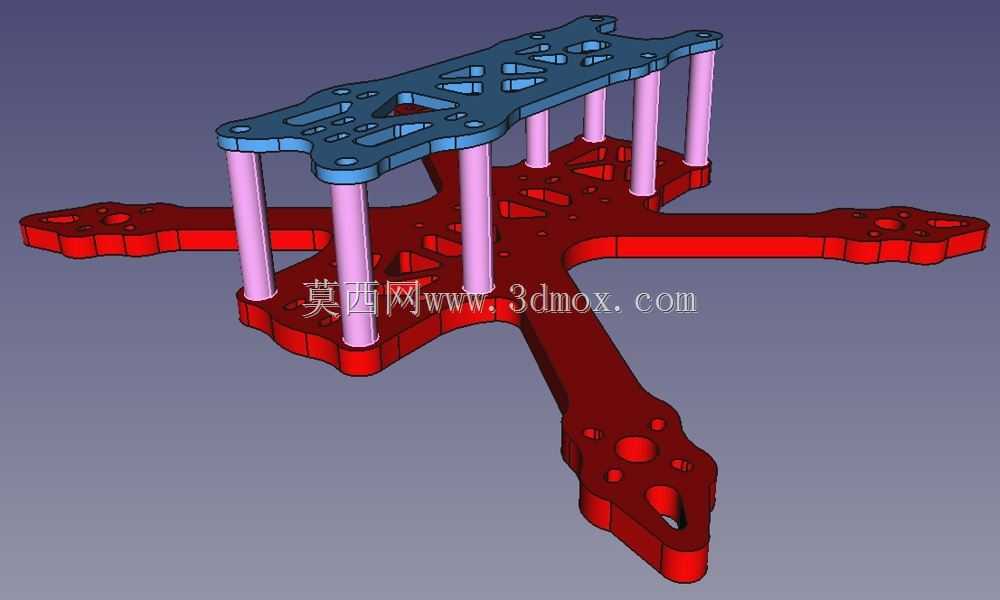

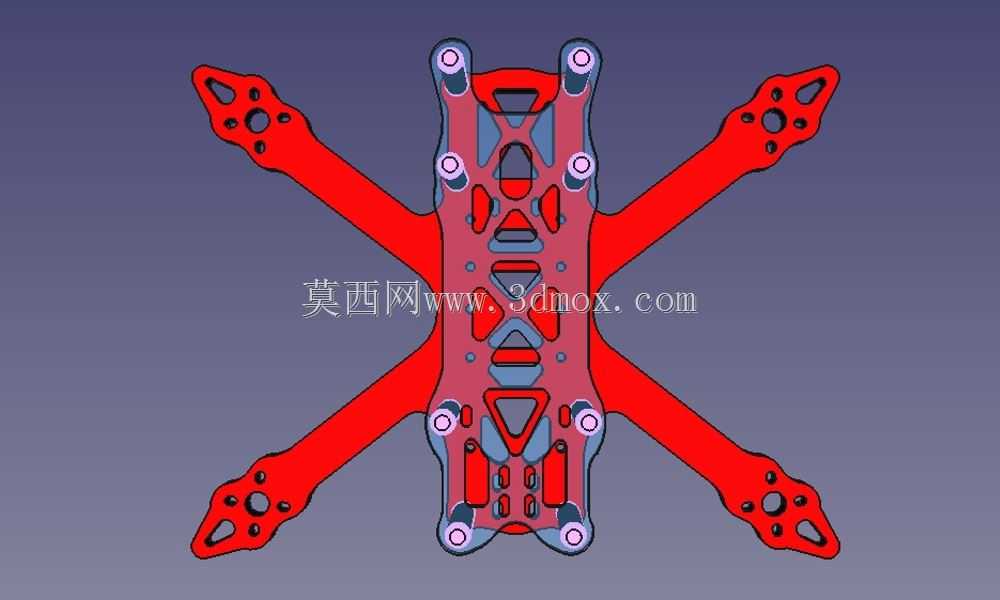

上下两层安装板之间采用等长的圆柱形支撑柱连接，支撑柱的安装孔位沿中心区域对称排布，保证上层飞控安装板的受力均匀，避免飞行过程中板件出现形变影响飞控传感器的校准精度。中心区域预留了统一的走线槽位，可将电机供电线、信号线规整收纳在两层板之间的空隙内，避免线材外露干扰桨叶转动，同时也能减少飞行过程中的风阻。上层板主要用于安装飞控主板与接收模块，板面预留了对应不同型号微型飞控的通用安装孔位，可适配主流的微型开源飞控硬件；下层板主要用于固定动力电池，电池安装区域做了下沉式卡位设计，可搭配魔术贴实现电池的快速拆装，同时降低整机重心，提升飞行姿态的稳定性。

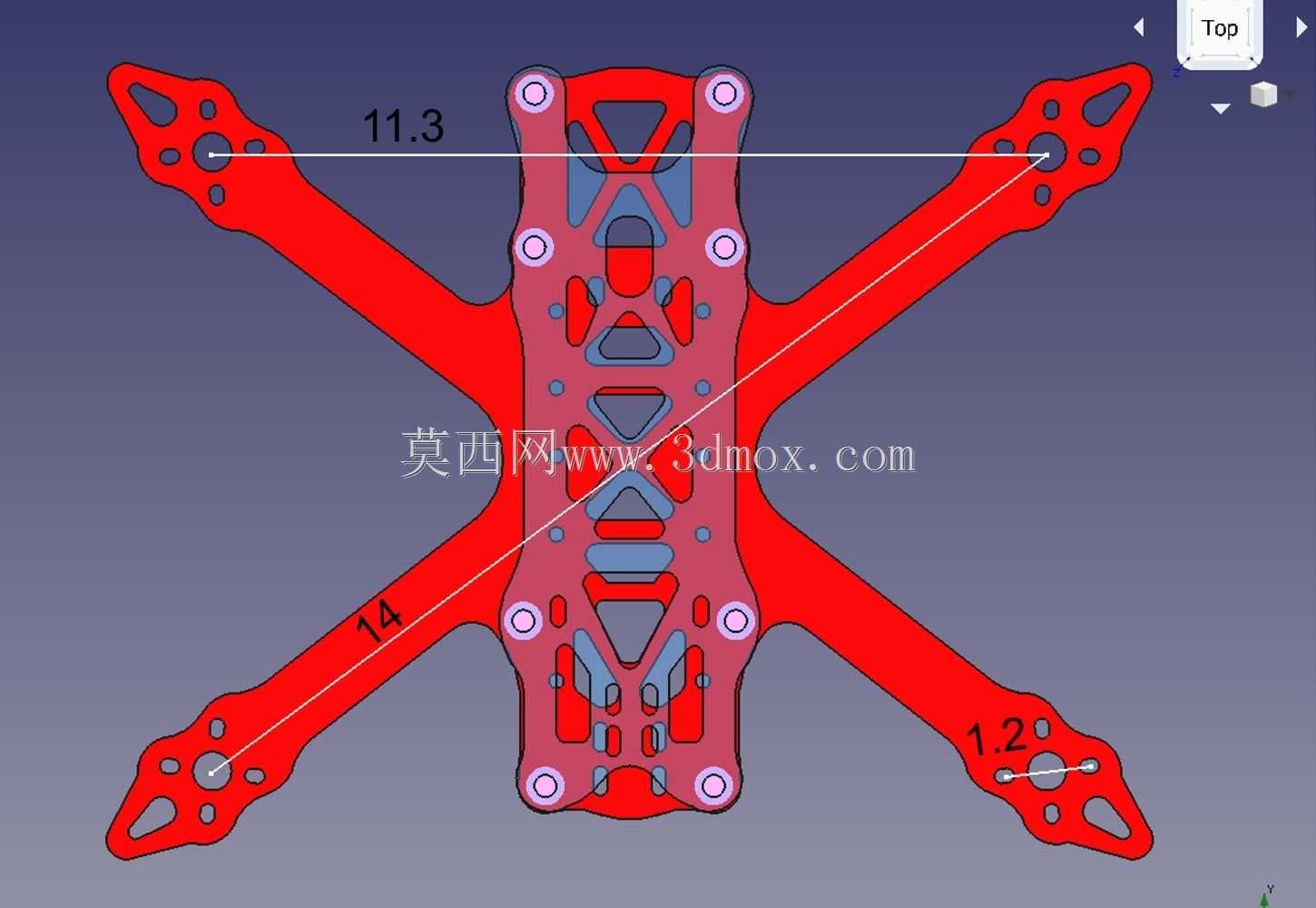

从安装边界来看，机架整体尺寸适配掌心级微型无人机的规格，机臂长度控制在合理范围内，可适配3寸以内的微型螺旋桨，整体安装高度可根据支撑柱的长度灵活调整，满足不同厚度电池与模块的安装需求。机臂与中心底座采用一体化结构设计，减少装配环节的拼接缝隙，提升整体结构的抗摔性能，在发生轻度坠机时可分散冲击力，避免机臂断裂。整个机架的安装孔位均做了倒角处理，既可以降低装配时的应力集中，也能避免尖锐边角划伤线材或者操作人员。在实际应用中，这款机架既可以用于消费级微型玩具无人机的量产配套，也可以作为科创教育场景下的DIY飞行载体，支持使用者根据自身需求拓展加装微型传感器、LED灯带等附加模块，具备较强的适配灵活性。
