三自由度机器人定位传动机构设计

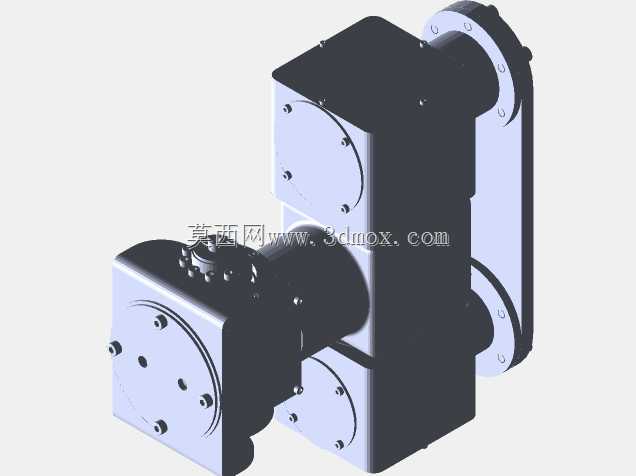

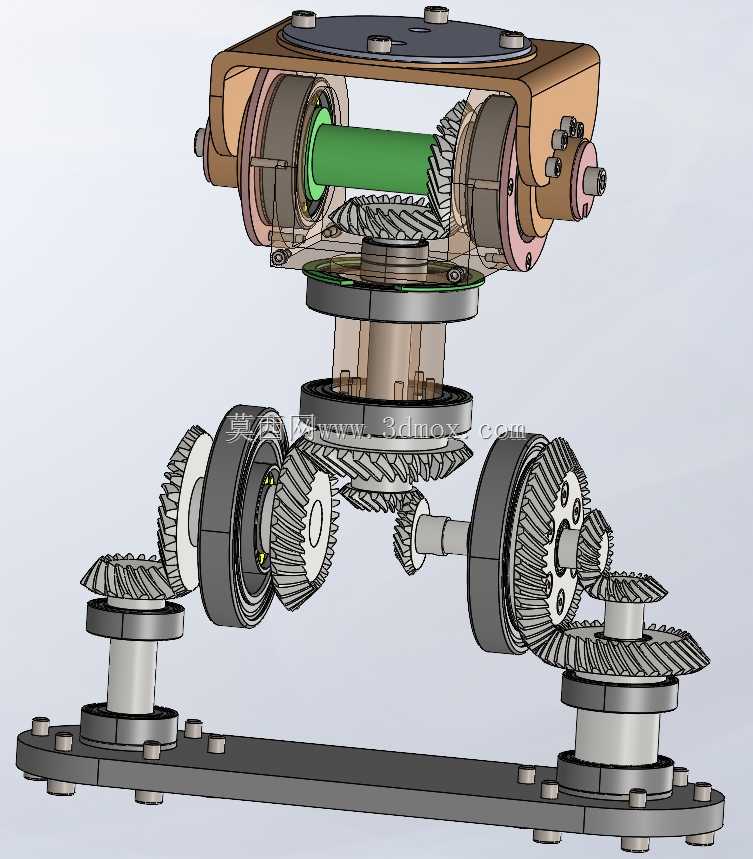

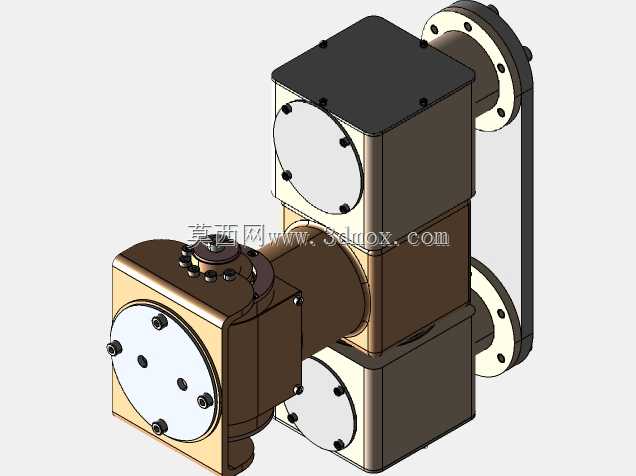

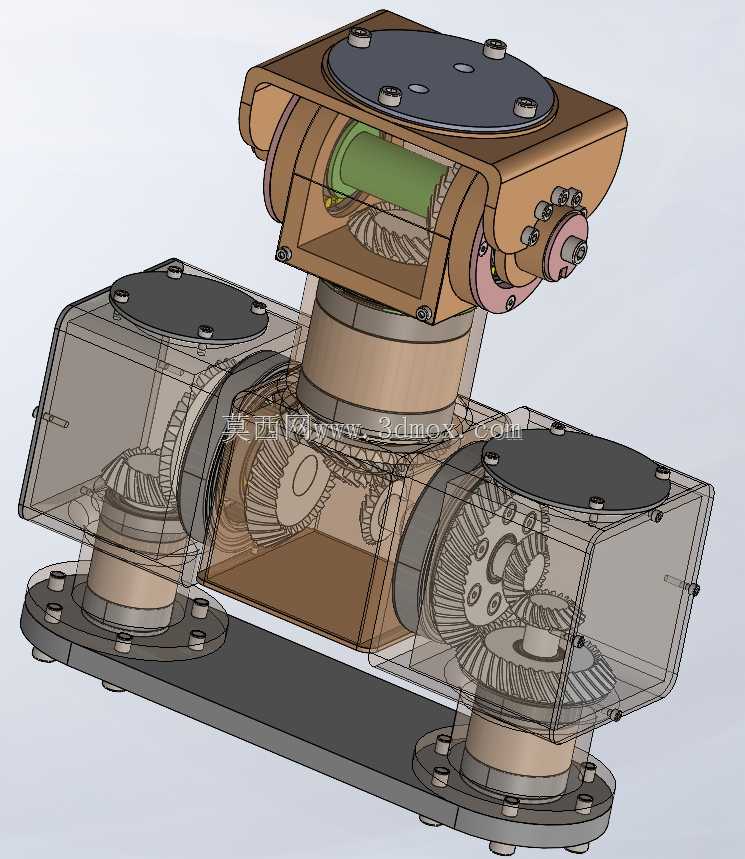

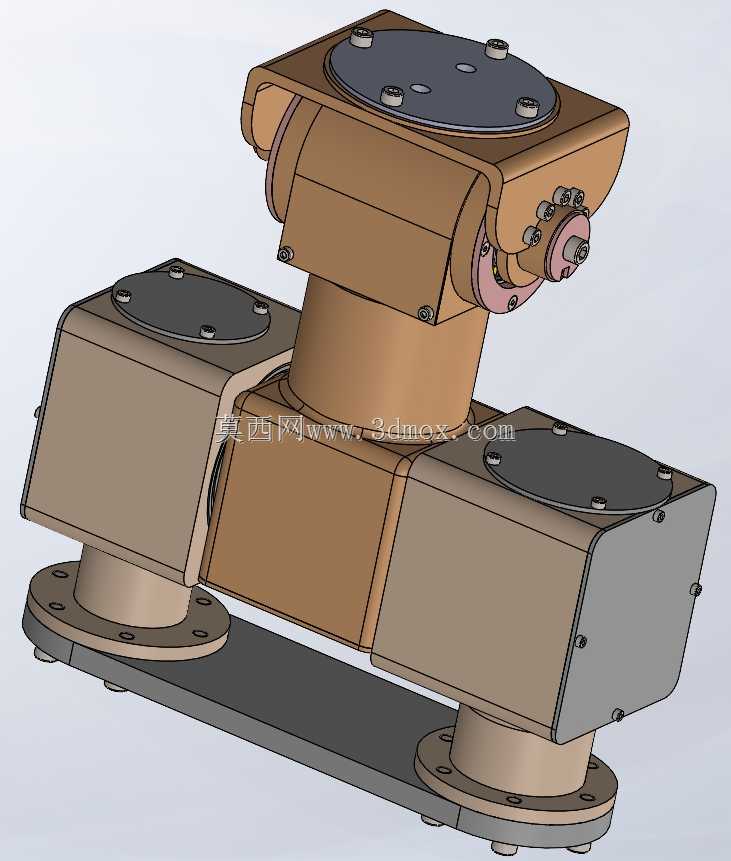

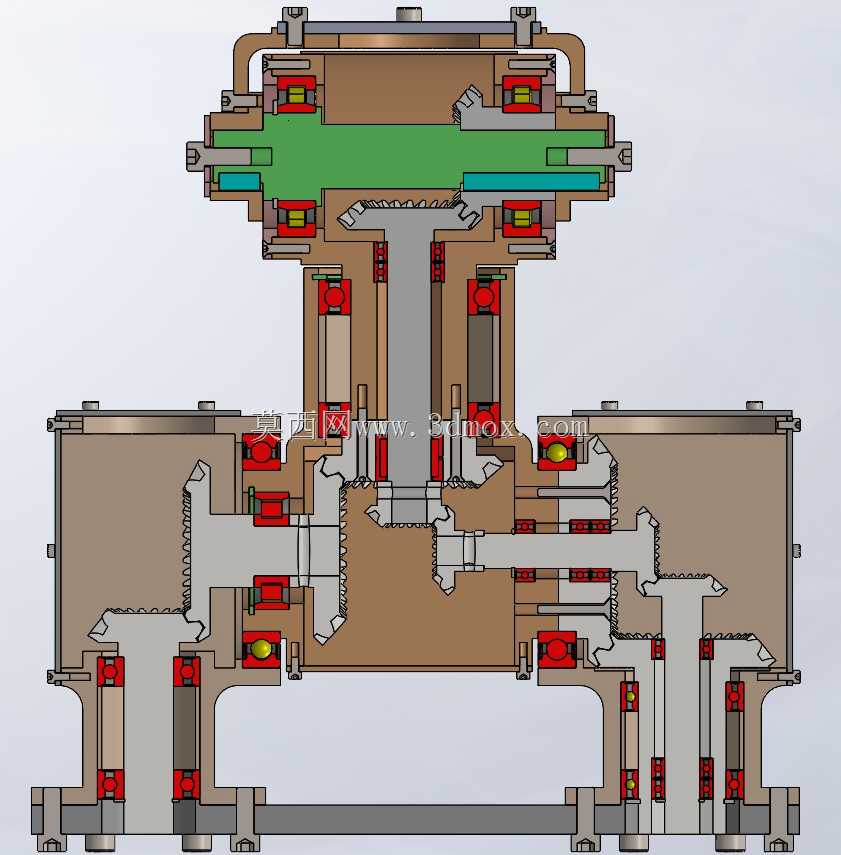

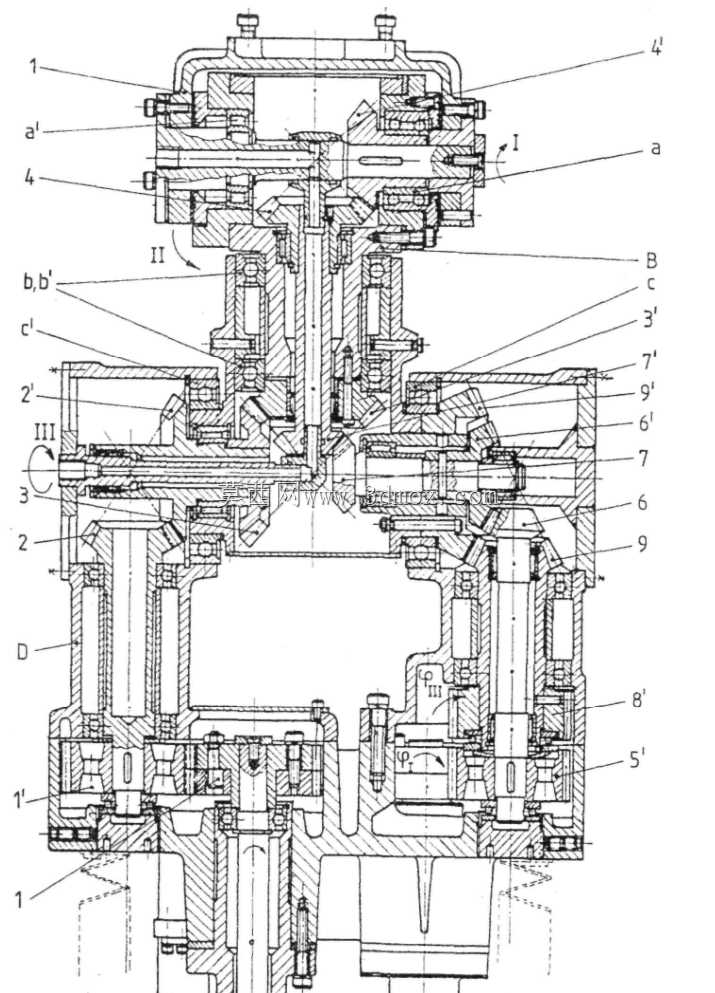

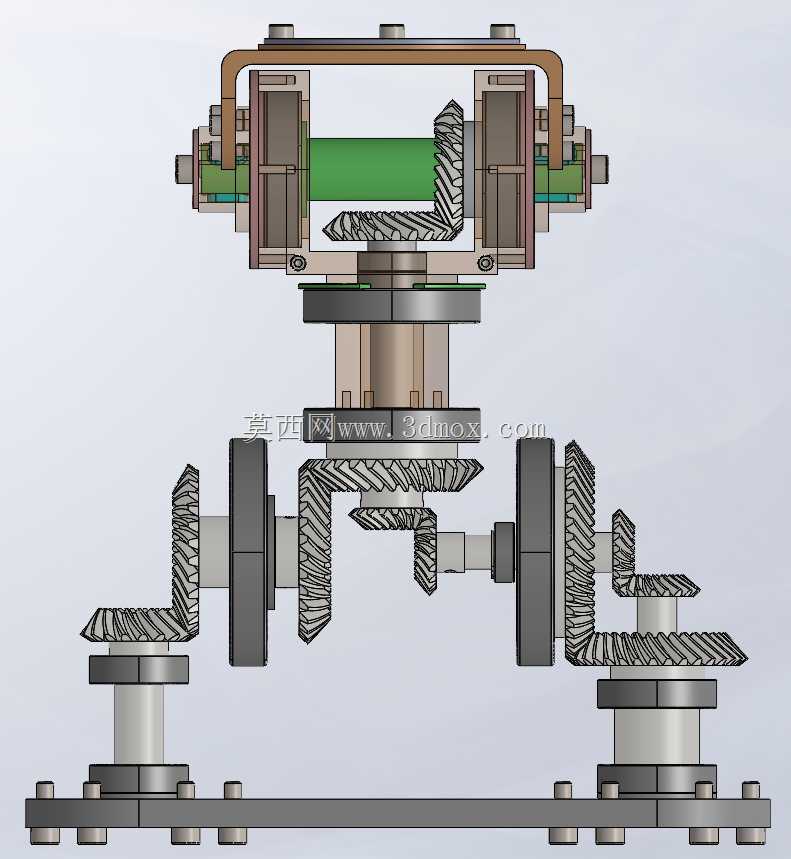

该三自由度定位机构主要面向工业自动化场景中的精密对位作业需求，可适配电子元器件装配、小型工件分拣、实验室精密试样转移、轻载工装台位姿调整等多类应用场景，作为末端执行器的承载调节单元，能够在紧凑安装空间内完成三个正交方向的角度与位置复合调整，替代传统多轴拼接的冗余定位结构，大幅缩减设备整体占用空间。从实际用途来看，该机构可独立作为小型回转定位工作台使用，也可集成到多轴工业机器人的末端关节段，搭配夹爪、吸盘、焊枪头等不同执行元件，完成需要多维度姿态调整的作业任务，尤其适合对安装空间有严格限制、负载在5kg以内的轻载作业场景，相比同行程的串联关节结构，整体刚性更强，传动回程间隙更小，定位重复精度可控制在0.05mm以内。在功能特性层面，该机构采用三组锥齿轮副分别对应三个自由度的动力传输，每组传动单元都配置独立的密封腔体，可填充润滑脂实现长期免维护运行，底座采用平板式安装结构，预留多组均匀分布的螺栓固定孔，可直接固定在标准铝型材工作台面或设备安装基板上，无需额外设计转接法兰；上部输出端采用标准法兰接口，可快速适配不同规格的末端执行件，三个转动轴的运动范围可通过腔体内部的机械限位块进行自定义调整，避免超程碰撞造成的传动件损坏。设计思路上，该机构摒弃了传统串联关节逐层堆叠的结构形式，将两组水平方向的回转传动单元集成在底座腔体内，第三组竖直方向的俯仰传动单元布置在上部关节舱内，动力输入可通过腔体侧方的预留轴接口连接伺服电机，也可根据需求替换为谐波减速组件进一步提升传动精度；整体结构采用半剖可视化的设计验证逻辑，在设计阶段就对齿轮啮合间隙、轴承安装位、密封槽位置进行了反复校核，确保所有传动件都处于合理的受力状态，避免偏载造成的齿轮过早磨损。外形尺寸与安装边界方面，该机构底座安装面长度约280mm、宽度约160mm，整体组装完成后总高度约220mm，上部关节舱的最大回转直径约120mm，三个运动方向的转动过程中无外凸干涉部件，安装时仅需在底座预留300*180mm的平整安装空间即可，侧方电机安装位预留了足够的接线与维护空间，日常维护时仅需打开腔体上部的密封端盖即可完成润滑脂补充与传动间隙调整，无需整体拆解机构。
