57hs22两相混合式步进电机三维建模作品

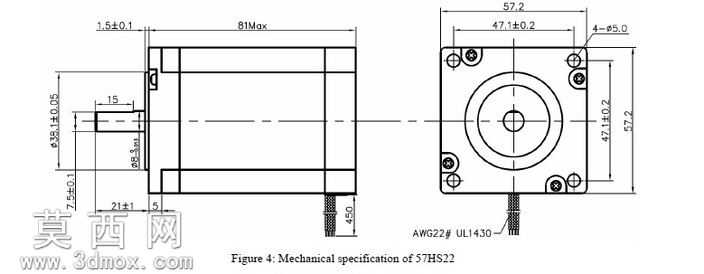

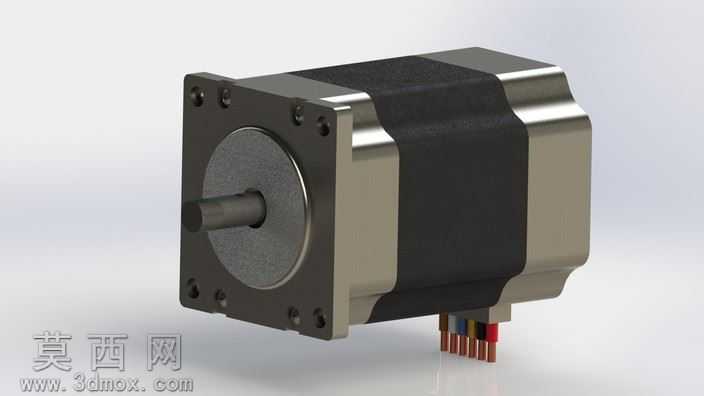

本作品为57hs22型号步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际生产尺寸规范，完整还原了产品的全部结构细节。建模阶段首先依据57系列步进电机的安装法兰标准尺寸，绘制前端盖的安装孔位、定位止口以及输出轴的轴径、轴伸长度草图，通过拉伸、切除等基础特征完成前端盖的主体结构，对端盖上的沉头安装孔、轴承安装位进行了精确的特征倒角与尺寸约束，保证安装配合面的公差符合实际装配要求。电机机身部分采用拉伸凸台构建主体方形轮廓，对机身的金属包边做了等距偏移与圆角过渡处理，还原了金属冲压外壳的折边结构，机身中段的黑色塑封部分单独拆分特征，通过曲面切除模拟塑封层与金属外壳的贴合边界，还原真实产品的分层装配结构。后端盖部分还原了出线口的结构，对引出的多根漆包线做了单独的扫描特征建模，区分了不同线芯的颜色标识，还原了接线端的剥线与浸锡端头细节。输出轴部分还原了D型切削的定位结构，对轴端的倒角、轴身的卡簧槽都做了精细化特征处理，前端盖内的轴承安装位预留了标准轴承的装配间隙。渲染阶段针对不同部件匹配了对应材质：前端盖与后端盖采用了哑光铸铝材质，调整了金属粗糙度与反射参数还原压铸铝合金的磨砂质感；机身金属包边采用了亮面冷轧钢材质，添加了细微的拉丝纹理模拟真实金属表面加工痕迹；机身塑封部分采用了黑色哑光工程塑料材质，调整了漫反射参数避免塑料表面出现过强反光；输出轴采用了抛光不锈钢材质，添加了细微的轴向纹理还原转轴的磨削加工质感；引出线采用了彩色PVC绝缘材质，还原了线缆外皮的半哑光质感。场景布光采用了三点布光方案，主光源从侧上方打亮电机主体轮廓，补光弱化阴影区域的死黑问题，轮廓光勾勒电机边缘提升立体感，最终渲染效果清晰展现了电机各部分的结构层次与材质差异。建模过程中对所有可活动部件做了装配约束，输出轴可模拟实际转动状态，各部件之间的装配关系完全符合实物的装配逻辑，可用于机电一体化项目的装配仿真、设备布局干涉检查以及产品宣传渲染使用。
