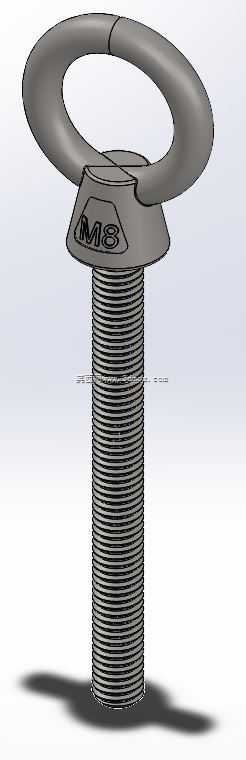

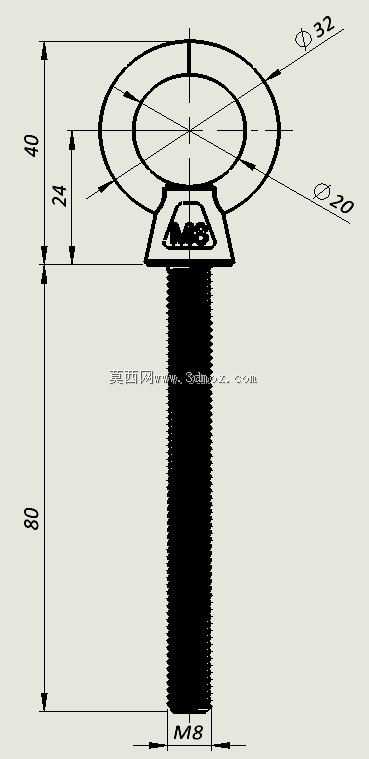

M8规格长柄肩吊环有眼螺栓结构设计

这款有眼螺栓是起重吊装、设备固定、工装挂接场景中常用的受力连接件，整体采用一体化锻造适配结构设计，核心作用是为被连接物件提供可靠的环形挂接点位，既可以配合吊索、卸扣完成中小型设备、模具、工装夹具的吊装转运作业，也可以作为机电设备、户外设施、管线支架的长期固定受力锚点使用，在轻工制造、设备维保、小型起重作业、仓储物流等场景中都有广泛的应用空间。从功能特性来看，这款螺栓的环形吊耳部分采用大圆角过渡的闭环结构，环体内壁做了平滑圆弧处理，能够避免挂接吊索、挂钩时出现应力集中割伤索具的问题，吊耳与螺杆衔接的位置设计了加厚的长柄肩承压台，台面上压制了清晰的规格标识，安装时承压台可以完全贴合被连接件的安装表面，均匀分散吊装或固定时的轴向拉力，避免螺杆根部受弯折应力出现断裂风险，相比普通无肩吊环螺栓，长柄肩结构能够大幅提升侧向受力时的结构稳定性，降低安装面局部压溃的概率。设计过程中重点考量了实际安装与受力的边界条件，螺杆部分采用标准公制粗牙螺纹，螺纹牙型饱满规整，能够与对应规格的标准螺母、预制螺纹孔实现顺畅旋合，螺纹段长度适配80mm的有效旋接深度，能够满足不同厚度安装板材、叠层连接件的固定需求，安装时无需额外加工适配沉孔，长柄肩的下表面为平整加工面，安装后可以与被连接件表面完全贴合，不会出现安装偏斜、受力不均的问题。环形吊耳的内孔尺寸经过适配设计，能够兼容常规规格的卸扣、吊装带挂钩、钢丝绳绳扣的穿入需求，吊耳的环体截面采用椭圆流线型设计，在保证环体抗拉强度的前提下，尽可能降低了环体自身重量，同时减少挂接时与索具的接触磨损。整体结构没有多余的冗余设计，所有受力过渡位置都做了圆弧倒角处理，既能够消除热处理及加工过程中的应力集中隐患，也能避免安装使用过程中尖锐边角划伤操作人员，在额定受力范围内可以长期保持稳定的连接性能，适配多场景下的挂接、固定、吊装使用需求。
