M22规格德标环形吊环螺母结构

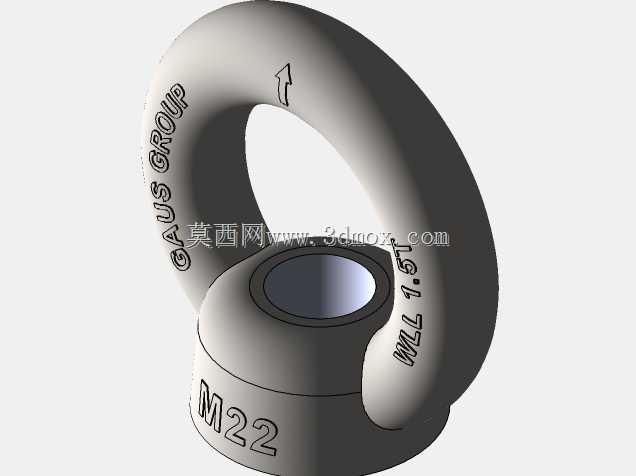

　　环形吊环螺母在车间吊装、模具转运、重型机架装配以及机电设备出厂吊运环节十分常见，它不像普通六角螺母只承担轴向锁紧任务，而是把螺纹连接功能和起吊承力功能整合在同一个锻制本体上。M22这一规格对应的螺纹公称直径为22mm，配合相应强度等级的螺柱或设备本体上的外螺纹，可在设备顶部形成一个封闭的吊点，供卸扣、吊钩或吊带直接穿挂。

　　从受力路径看，吊环部分并不是简单附加在螺母上方的装饰环。起吊时，载荷从环体内侧圆弧表面传入，沿环身两侧向下汇流，再过渡到下方带内螺纹的承力座，最终通过多圈螺纹牙把力分散到相配螺柱上。因此环体与底座之间的过渡圆角、环身截面的椭圆度、底座厚度以及螺纹有效旋合长度，都会直接影响峰值应力位置。建模时若只按外观扫出一个圆环，再随意叠加一个六角或圆柱螺母，往往会漏掉内侧过渡区的加厚结构，也难以体现吊环在受拉时环脚张开、底座局部弯曲的真实变形趋势。

　　该类零件的外形边界需要结合吊装空间一起校核。环孔要保证常用卸扣销轴或吊钩头部能够顺利穿入，同时环顶高度又不能过高，否则设备包装、集装箱运输或进入狭窄检修口时会发生干涉。底座下方的支承面应与被连接件表面贴合，若安装面倾斜，吊环受载后会产生附加弯矩；所以在整机布置时，通常会把吊点加工在平整的顶面或加强凸台上，并在周边留出足够的扳手空间和吊带摆动空间。

　　DIN582所代表的吊环螺母思路，强调的是规则环形承力结构与标准螺纹接口的组合。实际选用时，工程人员不会只看螺纹大小，还会关注额定载荷、起吊角度、安全系数以及是否多点抬吊。单枚吊环在垂直受拉时工况最明确；当两根吊带形成夹角，每个吊点除了竖直分力还会承受明显水平分力，环体和螺纹连接处的合成应力随之上升。若侧向受力严重，环形结构可能出现扭转，底座支承面也有局部脱开趋势，因此设备说明书中通常会限制吊装方向，并要求吊环平面尽量与载荷合力方向一致。

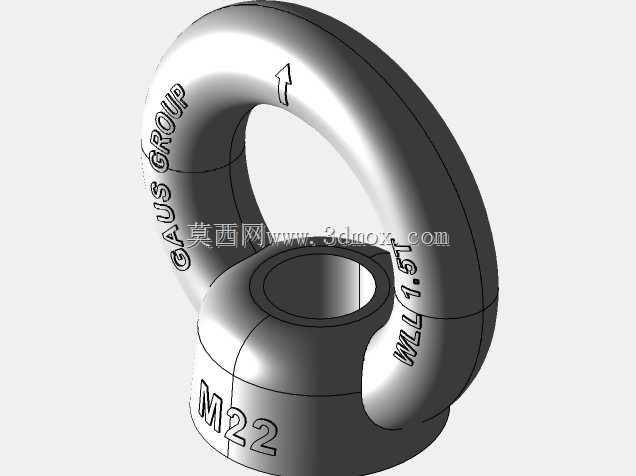

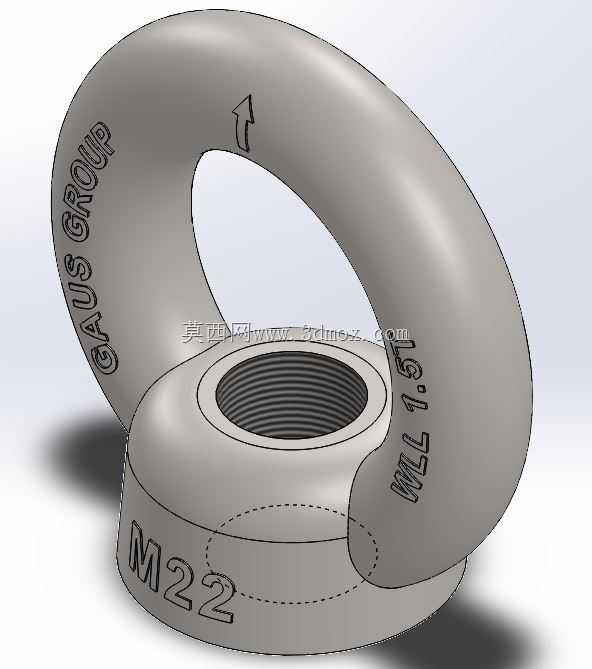

　　三维结构处理上，环体适合采用平滑变截面扫掠，截面中心沿环形路径连续过渡，表面不能出现突兀折边。环身与底座相交区域应保留饱满圆角，这既是锻造工艺的需要，也是降低应力集中的关键。内螺纹部分不必在所有方案中都完整画出每一圈牙型，但在用于强度讨论、3D打印样件或装配干涉检查时，应准确表达螺纹小径、大径、旋向和有效深度；底座下端可设置倒角，使螺母能够顺利导入螺柱，并避免锐边在涂装和搬运时划伤吊带。

　　底座外形并非单纯为了握持。它承担环脚传来的张开力矩，并把压力均匀传到设备表面，因此底面接触环带的宽度、底座外缘直径以及螺纹底部到支承面的距离都要协调。过薄的底座会在重载时产生碗状变形，过厚则增加重量和锻造成本。环体上常见的载荷标识、规格字样和方向箭头，在模型中也应保留凸起或凹陷特征，这些标记不仅用于外观识别，更能在现场帮助操作人员确认吊装方向和承载级别，避免把普通螺母或错误规格零件当作吊点使用。

　　在装配场景中，吊环螺母通常需要完全旋入，使支承面贴合，而不是只啮合几牙后便开始起吊。设计机架时，若计划用它作为整机吊点，螺柱周围应布置加强筋或加厚板，防止设备外壳局部被拉起。对于模具、减速机、泵组、焊接机架等需要频繁转运的产品，把吊环位置提前纳入三维布局，可以在设计阶段检查吊钩接近路径、吊带与管路阀件的间隙，以及起吊后设备重心是否落在多个吊点形成的支承区域内。

　　从建模练习角度看，这个零件虽然结构不复杂，却覆盖了扫掠、实体合并、过渡圆角、螺纹表达、文字雕刻和装配基准建立等多个实用环节。完成后可进一步用于吊装工装校核、操作手册配图、备品备件建模以及生产线吊具选型。理解其承力逻辑后，再面对不同螺纹规格、不同载荷等级的吊环螺母时，就能把尺寸差异、环孔大小、底座强度和安装边界统一起来判断，而不是仅把它当作一个带孔螺母处理。
