DN50规格不锈钢活接管路连接件

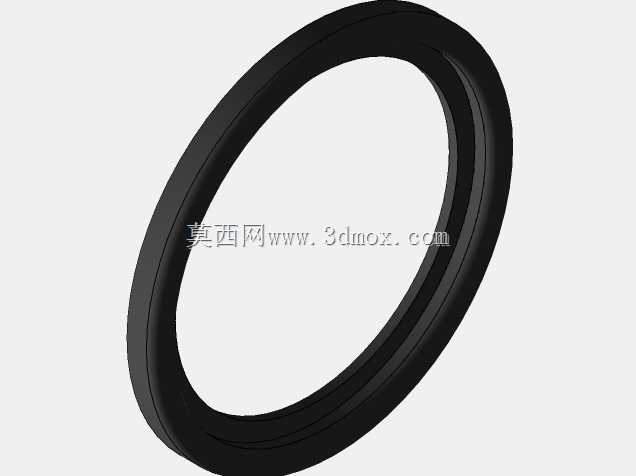

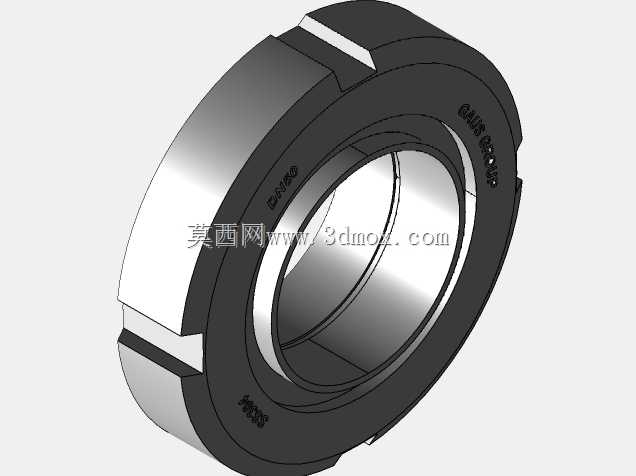

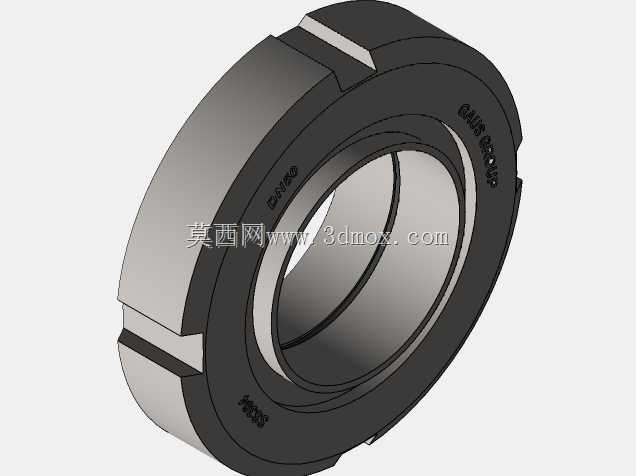

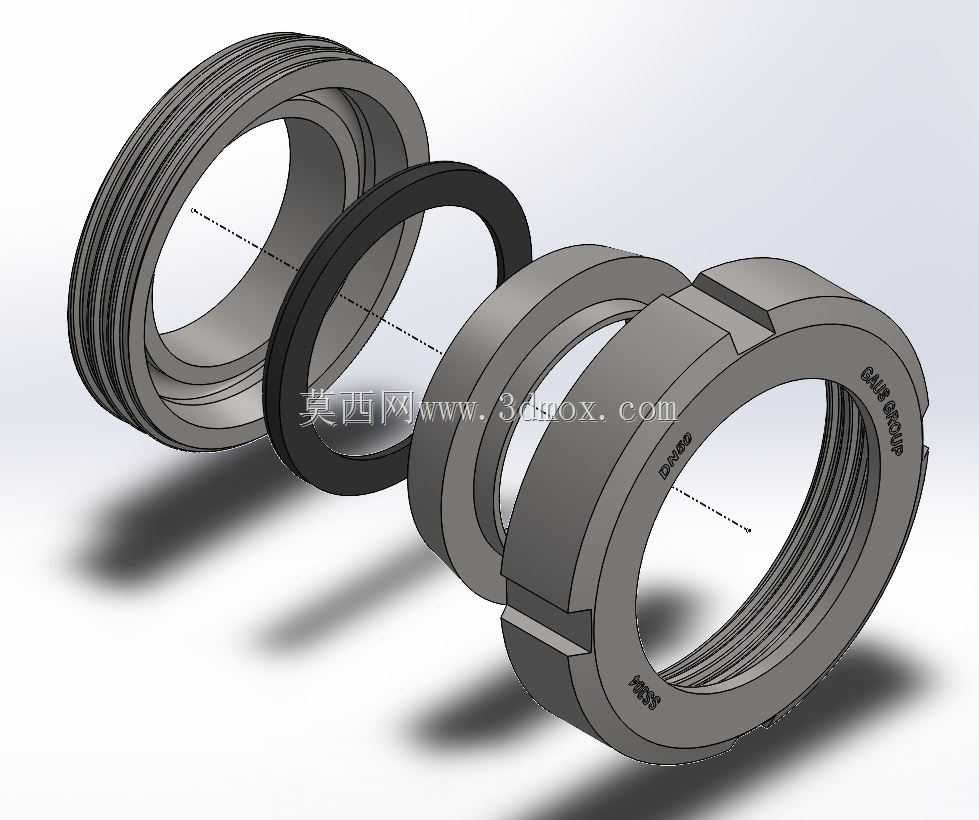

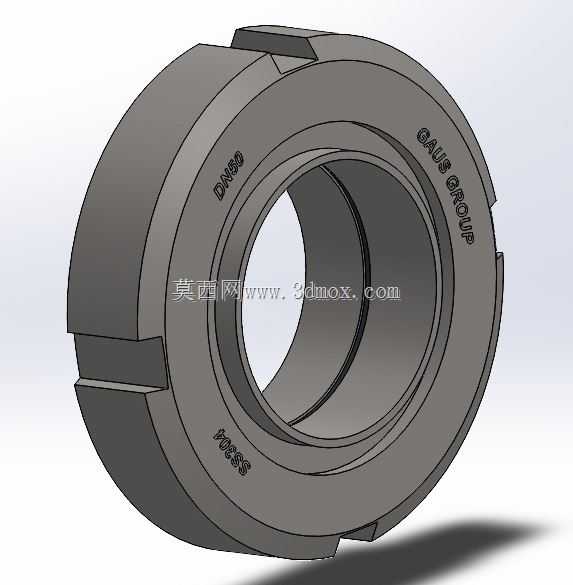

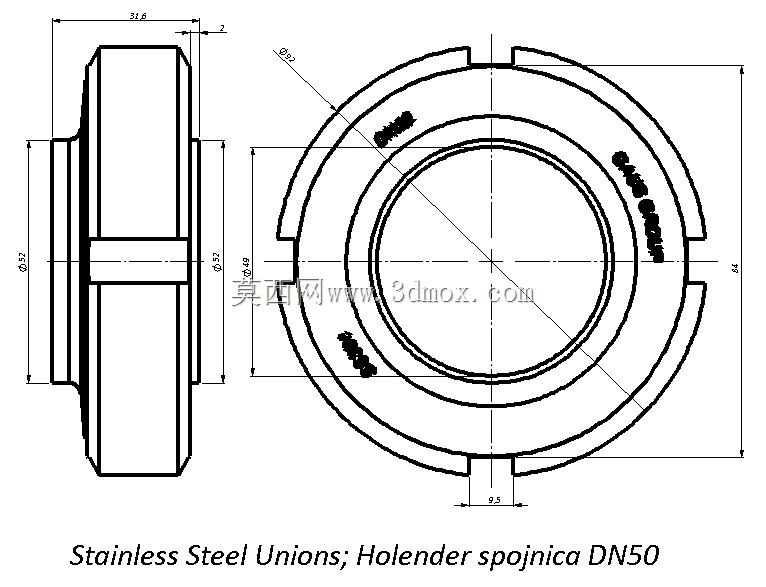

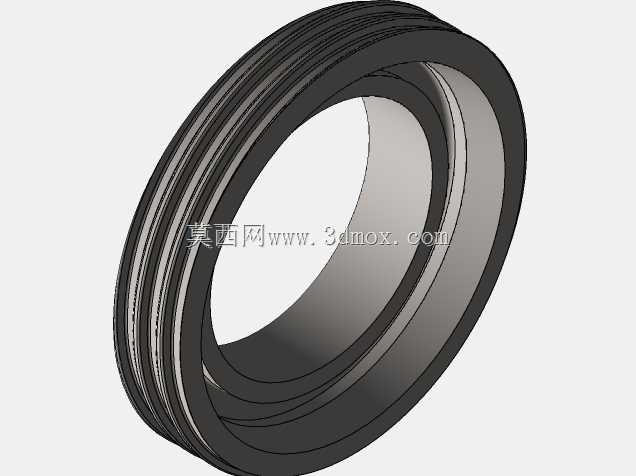

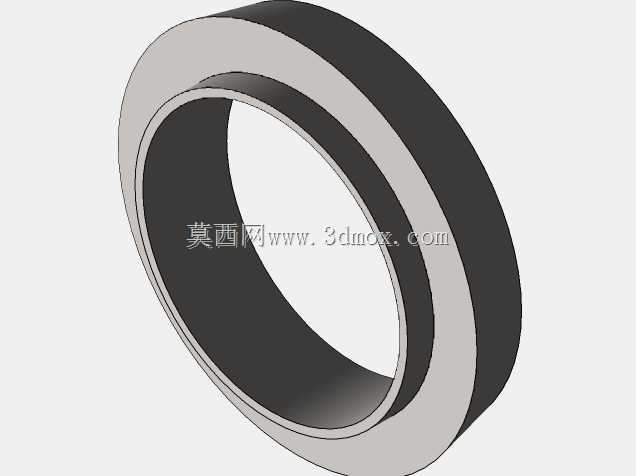

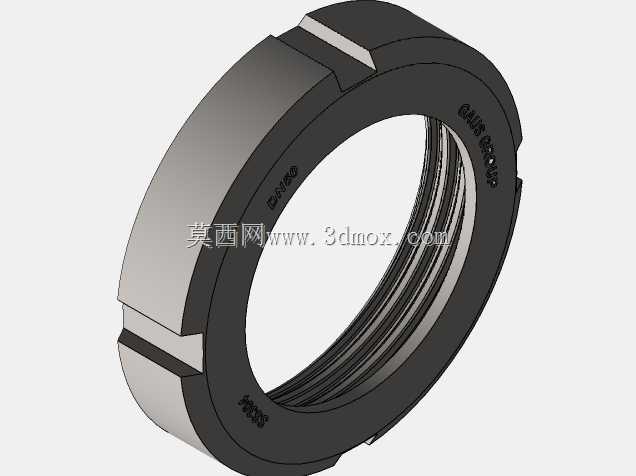

这款DN50规格的不锈钢活接，是食品、制药、日化等洁净管路系统中常用的可拆卸连接部件，对应DIN11851标准的霍伦德接头结构，在需要频繁拆装维护、定期清洗管路的工况中应用极广，比如乳品输送管线、啤酒发酵管路、制药纯化水回路这类对卫生级连接有要求的场景，活接结构能在不转动两端管路的前提下完成管路的对接与拆卸，避免管路扭转带来的密封件磨损、管路应力集中问题。从结构设计来看，该活接由公接头、母接头、锁紧螺母三个核心部分组成，建模时严格遵循标准规定的密封面角度、螺纹配合公差，锁紧螺母外侧设计的对称卡槽，是为了适配专用勾扳手的拧紧操作，相比外六角结构，这种卡槽结构在狭小安装空间内更易施加拧紧力矩，也能避免螺母棱角磕碰带来的卫生死角，符合洁净管路的易清洁要求。安装边界方面，DN50规格对应的通径为50mm，锁紧螺母的最大外圆尺寸控制在合理范围，安装时预留的扳手操作空间不需要过大，两端接头的焊接端可适配同规格的不锈钢卫生级管材，密封面处可搭配标准的EPDM、硅胶或者氟橡胶密封垫，根据输送介质的温度、腐蚀特性灵活选择密封材质。建模过程中重点还原了接头的配合间隙，锁紧螺母与公母接头的配合段预留了合理的活动余量，既保证螺母能顺畅旋合，又不会因为间隙过大导致对接后管路同轴度偏差过大，密封面的粗糙度要求在建模时通过面属性做了区分，实际加工中密封面需要达到镜面级抛光要求，避免介质残留滋生细菌。这类活接在管路布局中，通常设置在阀门、流量计、过滤器这类需要定期拆检的设备两端，或者长管路中按一定间距布置，方便管路分段检修，相比法兰连接，这种活接结构的整体高度更低，占用安装空间更小，重量也更轻，在薄壁不锈钢管路系统中不会因为连接件自重过大导致管路下垂变形。建模时还考虑了实际安装中的对中问题，公接头的定位止口与母接头的内孔做了精准的配合设计，拧紧时能自动保证两端管路的同轴度，避免因为对接偏斜导致密封垫受压不均出现泄漏，外侧的标识字符也按照标准要求做了凸起建模，方便现场安装人员快速识别规格与标准号，避免错装。
