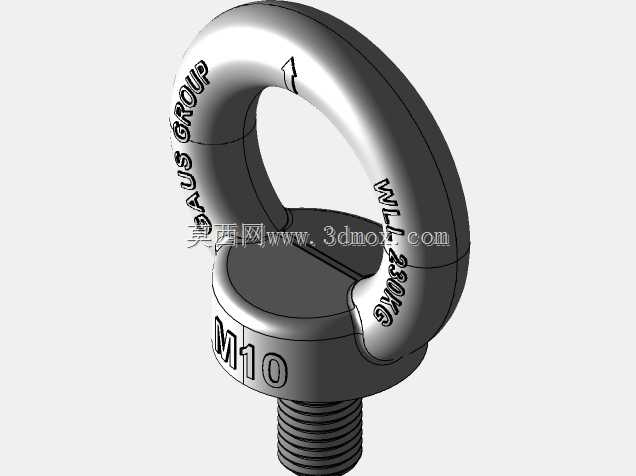

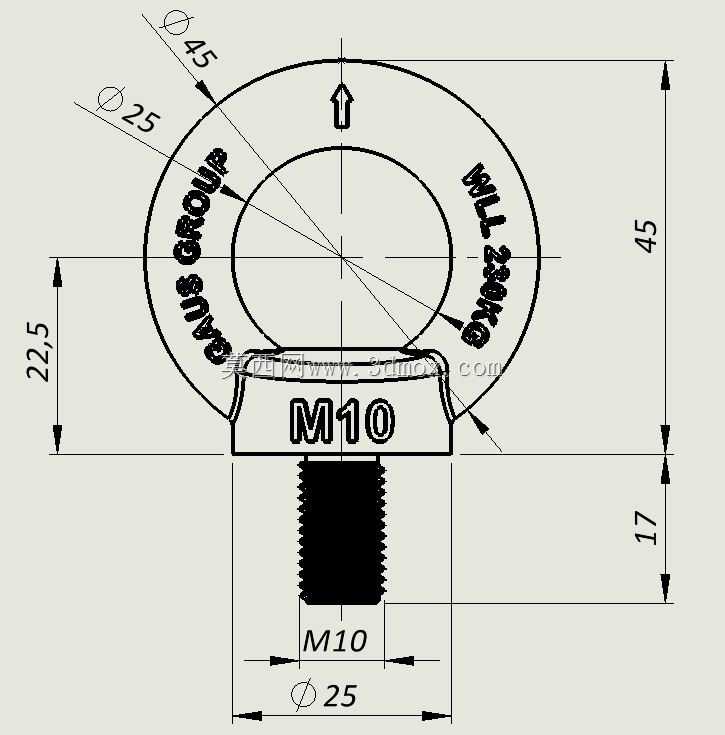

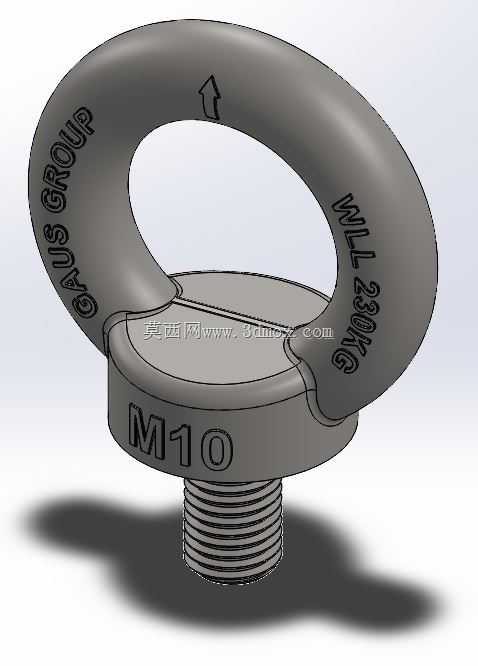

M10规格DIN582标准吊环螺母结构设计

这款吊环螺母是起重吊装作业场景中极为常用的受力连接件，广泛应用于小型机电设备吊装、模具转运、轻型工装挂装、生产线工位物料吊运等场景，作为被吊物件上的固定承力吊点，配合卸扣、吊装带、钢丝绳索具完成物件的垂直起吊、短距离移位、安装对位等操作，是轻型吊装作业里保障受力稳定、作业安全的核心基础配件。产品采用一体式锻造结构设计思路，将顶部环形吊耳与下方带内螺纹的基座整合为单一整体结构，避免了拼接结构存在的焊缝应力集中、受力断裂风险，环形吊耳的内孔尺寸经过匹配测算，能够适配常规规格的卸扣横销与吊装带绳环，不会出现卡滞或者配合间隙过大导致的索具滑移问题；吊环侧面标注的额定载荷标识清晰直观，能够让作业人员快速识别承重上限，避免超载作业引发安全隐患，吊环上的方向标识也明确了最佳受力方向，引导作业人员沿垂直方向施力，减少侧向受力带来的结构变形、螺纹滑牙风险。下方螺纹部分采用M10公制粗牙规格，螺纹精度符合普通紧固件配合公差要求，能够与对应规格的外螺纹螺栓、螺杆可靠旋合，螺纹有效旋合长度经过受力验算，在额定载荷范围内不会出现螺纹脱扣、滑牙问题；基座与吊环衔接的过渡位置采用大圆弧过渡结构，有效分散起吊时的应力集中，避免直角过渡位置在反复受力后出现疲劳裂纹。安装时仅需将产品旋合在被吊物件预先加工好的对应外螺纹柱上，旋合到位后保证基座底面与被吊物件安装面完全贴合，即可形成稳定的承力吊点，安装过程无需额外加工复杂结构，适配绝大多数带有对应外螺纹安装位的轻型设备与工件，环形吊耳的外轮廓做了圆滑打磨处理，不会在挂装索具时割伤吊装带纤维层，能够有效延长配套索具的使用寿命，整体结构紧凑，占用安装空间小，在狭小安装位置也能顺利完成装配作业。
