M22公制螺纹吊环螺栓DIN580标准件

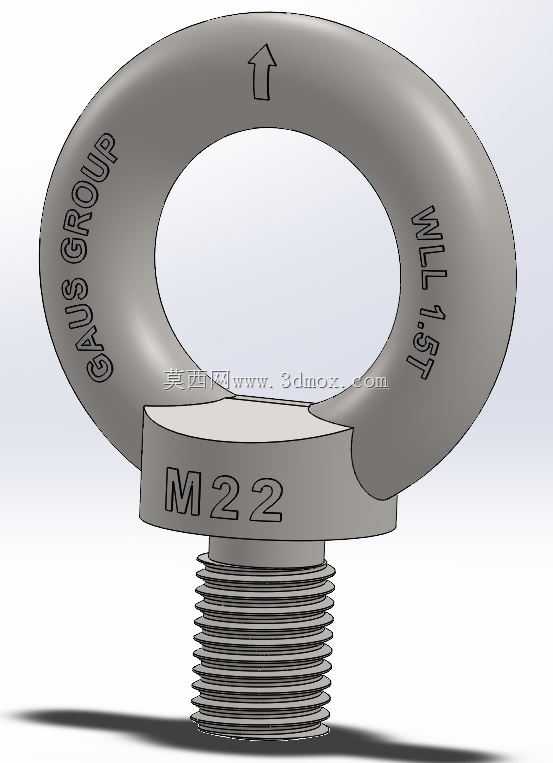

　　环首螺栓作为整机吊装、模具转运、重型部件起吊环节中最常见的可拆卸承力吊点，在车间装配、设备出厂发运、产线检修维护场景里承担着直接传递起吊载荷的作用。这款M22规格的吊环螺栓对应DIN580、ISO3266标准要求，额定承载标识为1.5吨，环体表面铸出的方向箭头明确标注了允许的最大受力朝向——这一点在实际选型使用中极易被忽略：吊环的环形截面在沿箭头所在平面受拉时承载能力最高，若侧向斜拉、环面垂直于受力方向，允许工作载荷会大幅折减，严重时会在环根圆角处萌生裂纹甚至断裂。

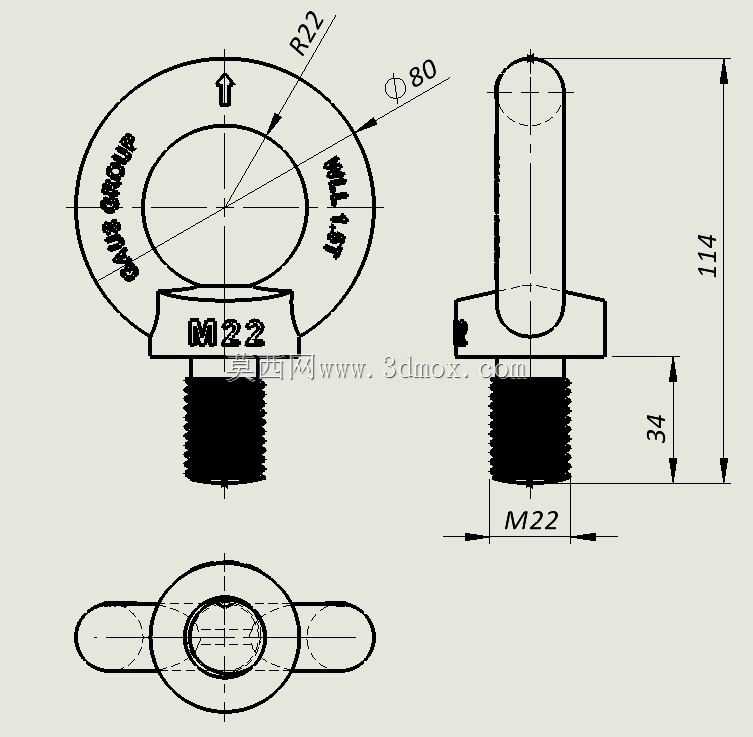

　　从结构细节来看，零件整体分为下部外螺纹段、中部承压台肩、上部闭合吊环三个部分。下部为M22公制普通螺纹，建模时完整还原了牙型轮廓与螺距，螺纹段长度适配常见的20~40mm厚安装板，拧入基体后依靠台肩下端面与被吊件表面贴合承压，台肩与环体衔接处做了大圆角过渡，避免起重载荷下的应力集中。上部环形部分并非正圆等截面设计：环体靠近螺纹根部的两侧截面最厚，往环顶方向截面逐步收窄，环体内孔留出足够空间，可直接穿入卸扣、吊装带端环或吊钩，内孔边缘全部倒圆，防止切割吊装索具。环体侧面铸出的规格标识、载荷标记与厂商标识，在三维模型中均以浮雕特征还原，和实物锻造后的表面字样一致。

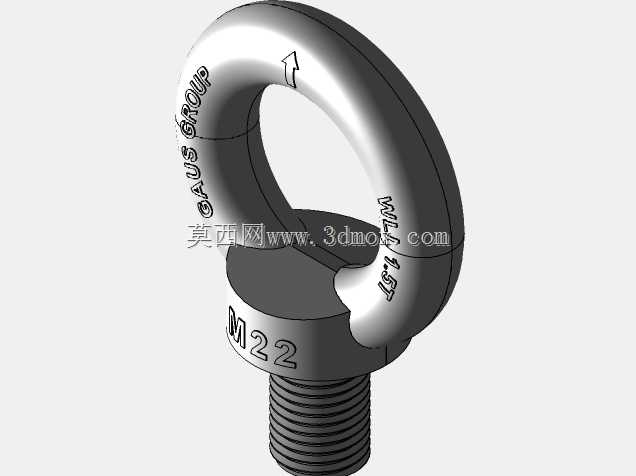

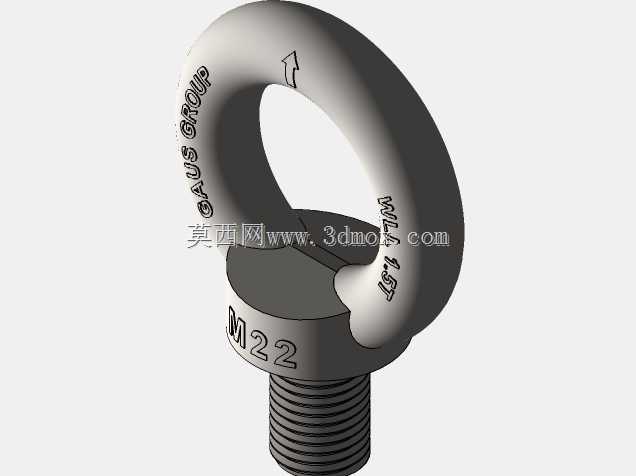

　　建模过程中首先以回转特征搭建螺纹基体与台肩主体，吊环部分通过扫描路径沿变截面轮廓生成实体，再将环体与下方台肩做合并布尔运算，衔接区域补做圆角强化；螺纹采用螺旋线切除生成真实牙型，而非贴图示意，保证后续出工程图、做干涉检查时螺纹配合尺寸准确。方向箭头凸起、环面字符均使用包覆特征在环体曲面上生成，贴合锻造件的实际成型效果。

　　安装边界方面，使用时需在被吊工件上加工出匹配的M22螺纹底孔并攻丝，拧入深度需保证螺纹有效啮合长度不小于螺纹公称直径的1.25倍，钢质基体可适当降低，铸铁、铝合金等低强度基材则需加深啮合长度或加装加强衬套。台肩下端面必须与工件安装面完全贴合，禁止在台肩下方垫倾斜垫片强行装配；起吊前需确认环体箭头方向与主受力方向一致，多吊点联吊时要核算每个吊环的实际分力，避免斜向载荷超出额定值。这类吊环广泛用于注塑模具模板、机床床身、减速机箱体、焊接机架的顶部起吊位，相比焊接吊耳，它可拆装重复使用，装配后不突出工件过多轮廓，运输完成后可拆下封堵螺纹孔，避免螺孔磕碰损伤。
