高压力精密机用虎钳三维结构设计

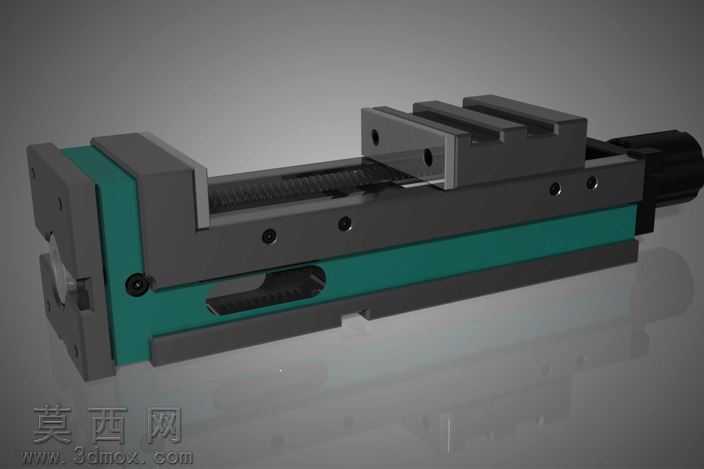

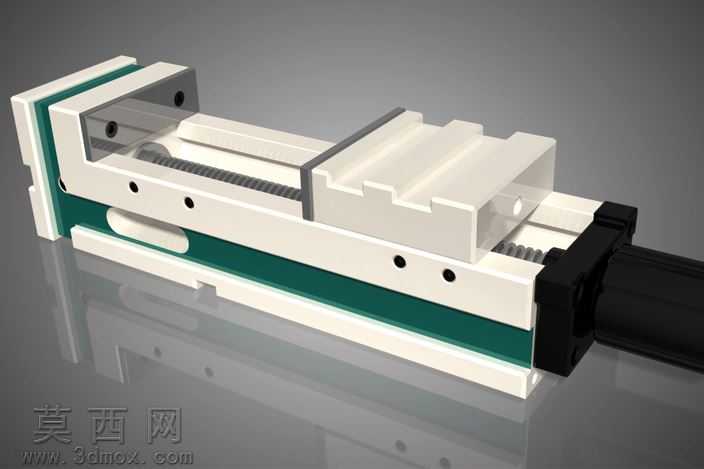

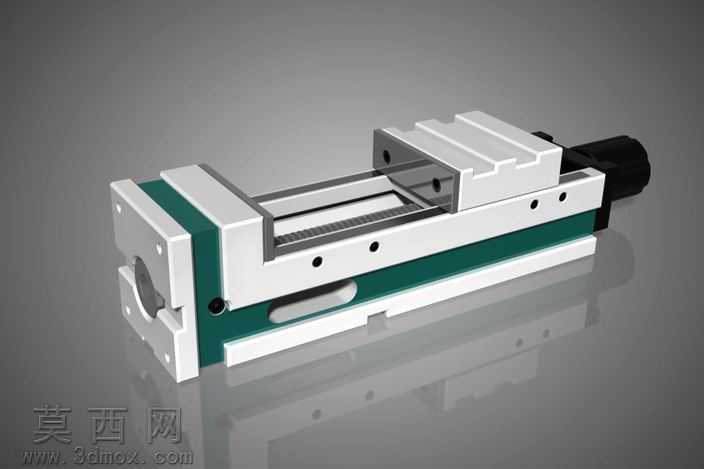

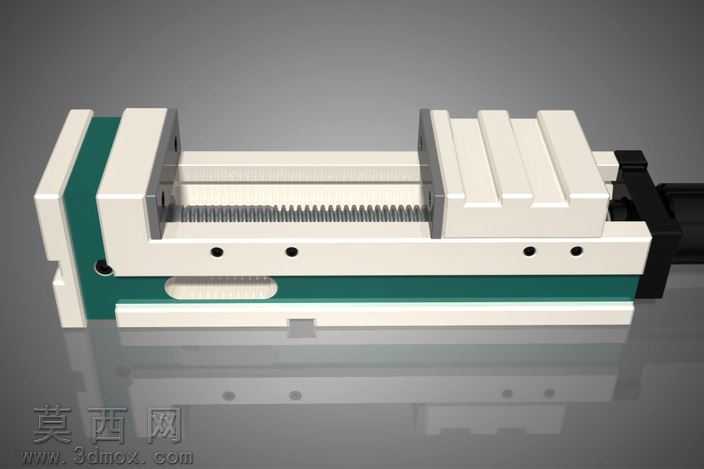

本作品为高压力机用虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际生产尺寸规范，先通过草图绘制完成固定钳身、活动钳身、夹紧丝杆、导向导轨、增力机构等核心零件的轮廓约束，对各零件的装配基准面、配合公差带进行精准定义，确保后续虚拟装配时无干涉问题。建模阶段针对虎钳的高压夹紧特性，对钳口的防滑齿结构、丝杆的传动螺纹牙型、固定钳身的加强筋布局做了细节还原，所有零件的倒角、退刀槽、安装孔位均按照实际机加工工艺要求设置，未出现工艺无法实现的悬空结构或不合理壁厚。材质渲染环节结合工业产品的真实质感，为金属结构件赋予磨砂铸铁与精磨钢材的材质属性，对钳身的喷塑防护层、丝杆的发黑处理表面、操作端的黑色防滑握套分别调整粗糙度、反光度与金属度参数，搭配柔和的影棚布光完成渲染输出，清晰展现虎钳的结构层次与材质区分。结构设计上采用内置式机械增力结构，可在普通输入扭矩下实现极高的夹持力，满足重型切削加工时的工件装夹稳定性需求，固定钳身与活动钳身的导向配合面做了加长设计，提升夹持过程中的运动精度，避免大夹紧力下出现钳口上翘问题，钳口位置预留了可更换软钳口的安装螺孔，可适配不同材质工件的装夹需求，避免夹伤工件表面。整体建模逻辑从零件建模到虚拟装配完全遵循机械设计流程，各运动部件的活动范围均按照实际行程做了限位约束，可直观演示虎钳的开合、夹紧动作，完整还原高压虎钳的工作原理与结构细节，可用于机床工装的结构参考、机械原理教学演示以及相关零部件的二次设计开发。
