带挂钩拉伸复位弹簧三维结构设计

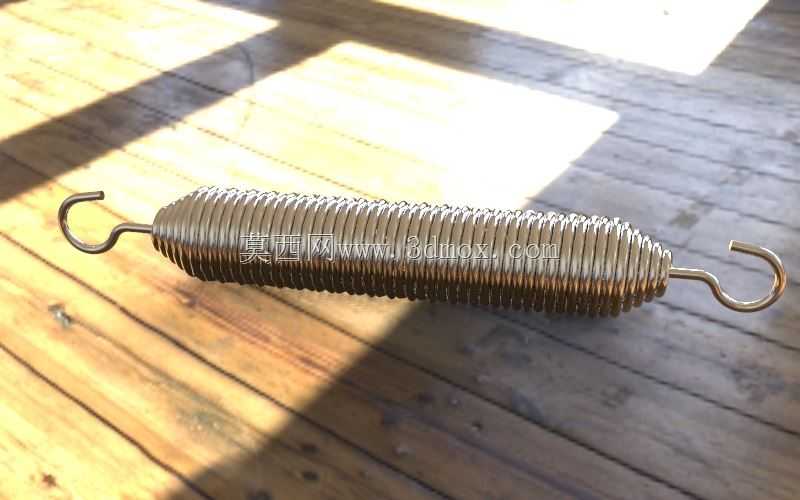

这款带两端挂钩的拉伸弹簧，是机械传动与复位结构中极为常用的弹性储能元件，广泛应用在各类需要提供回程拉力、张紧维持、载荷缓冲的工业场景中，小到家电舱门的自动回弹结构、健身器材的阻力提供部件，大到工业自动化生产线的张紧机构、工程机械的操作杆复位结构、农用机械的离合回位结构，都能见到这类拉簧的实际应用。它的核心功能是在承受轴向拉伸载荷时，通过簧丝的弹性变形储存弹性势能，当外加载荷撤除后能够快速带动相连构件回到初始位置，同时可以在设备运行过程中吸收震动冲击、维持传动部件的张紧状态，避免传动带、连杆等构件出现松脱错位的问题。

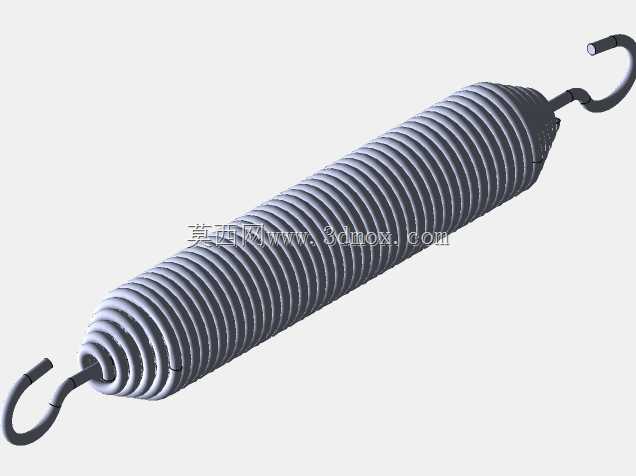

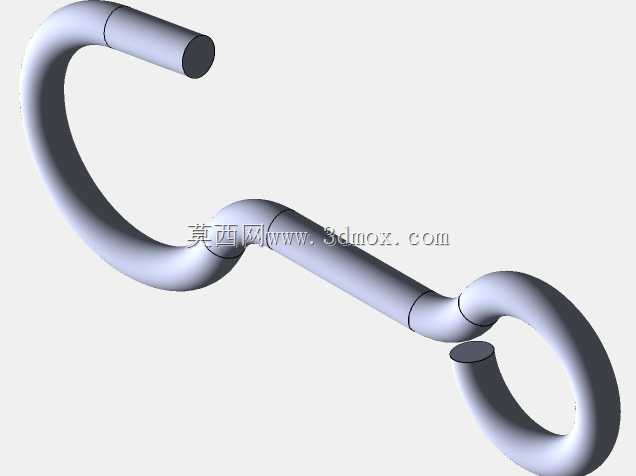

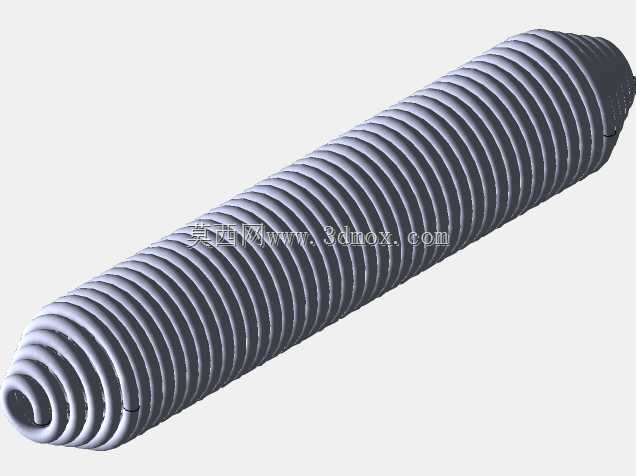

在设计思路上，这款拉簧采用了等节距密圈螺旋结构，无载荷状态下簧圈之间紧密贴合，能够在有限的安装长度内最大化有效变形行程，两端采用一体弯折成型的圆钩状挂钩，挂钩弯折处做了圆弧过渡处理，避免应力集中导致的簧丝断裂问题，挂钩的开口角度与弯曲半径经过匹配设计，既能够方便快速挂接在安装位的销轴或挂孔上，又能保证受拉时挂钩不会从安装位滑脱。簧丝采用等直径圆柱螺旋排布，整体同轴度控制严格，受拉时簧圈能够均匀张开，不会出现偏载侧弯的情况，保证弹力输出的线性度，避免使用过程中出现弹力突变影响设备运行稳定性。

从安装边界来看，这款拉簧的安装尺寸需要同时匹配本体长度与挂钩的伸展长度，安装时两端挂钩分别挂接在两个相对运动的构件挂点上，初始状态下需要保留一定的预拉力，避免设备空载时弹簧松脱晃动，安装空间需要预留足够的轴向拉伸行程，径向需要预留不小于簧圈外径1.2倍的空间，避免弹簧拉伸变形时与周边构件发生摩擦剐蹭，影响弹簧使用寿命与弹力输出精度。在实际选型应用中，需要根据所需的复位拉力、最大拉伸行程、安装空间尺寸匹配对应的簧丝直径、簧圈中径、有效圈数与挂钩形式，这款拉簧的密圈结构设计相比带间隙的拉簧，在同等长度下能够提供更大的初始拉力，更适合对复位力要求较高、安装空间相对紧凑的使用场景，一体成型的挂钩结构无需额外配置连接接头，能够大幅降低装配复杂度，提升设备组装效率。
