三爪拉拔拆卸工具结构设计

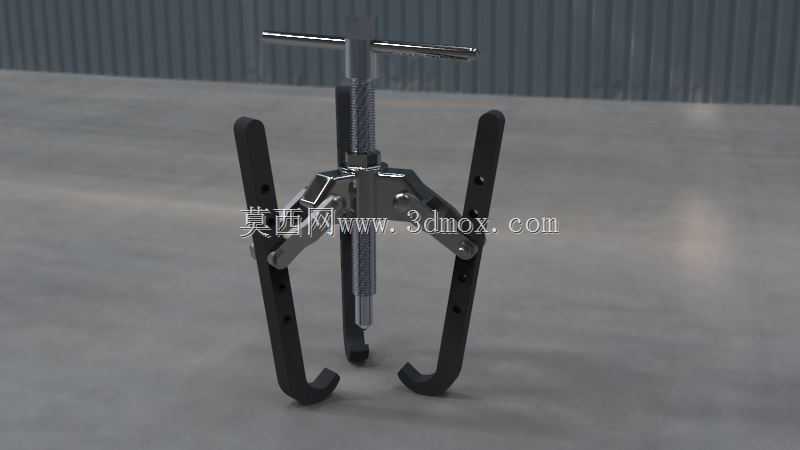

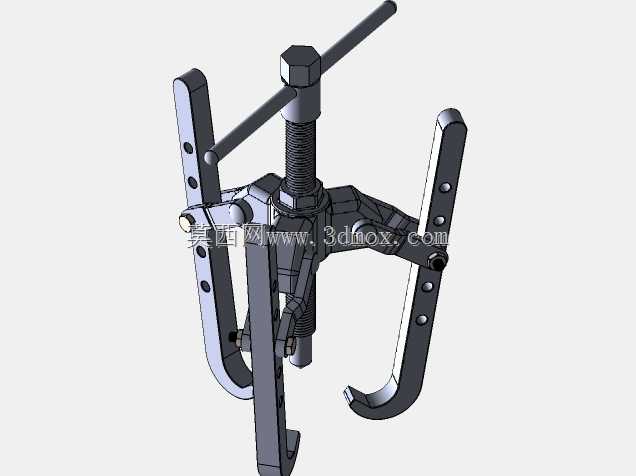

　　在设备运维、机械装配的现场作业场景里，轴系部件的拆卸一直是高频且考验工具适配性的环节，过盈配合的轴承、皮带轮、齿轮、联轴器等零件，无法通过敲击蛮力拆卸，否则极易造成轴颈拉伤、密封件破损、零件配合面崩裂的问题，三爪拉拔工具就是针对这类作业场景设计的手动拆卸工装。这款三爪拉拔结构采用三爪同步联动的布局，区别于两爪拉马对零件夹持的偏心风险，三个拉爪沿中心螺杆周向120度均匀分布，作业时拉爪勾住待拆卸零件的背面端面，中心螺杆的顶尖顶住轴端的中心定位孔，转动顶部的T型手柄驱动螺杆进给，就能通过螺纹副的机械增力，将待拆零件沿轴向平稳拉出，整个施力过程沿轴系中心线同轴传递，不会对轴和待拆零件产生偏载力矩。

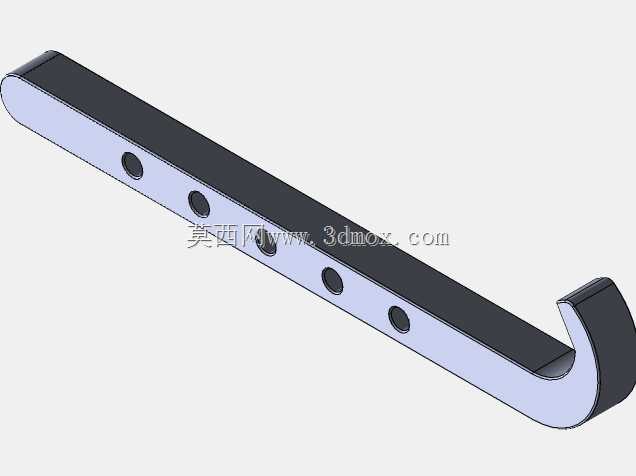

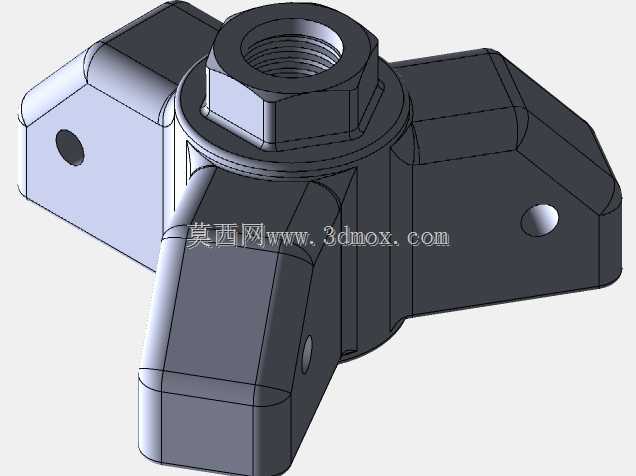

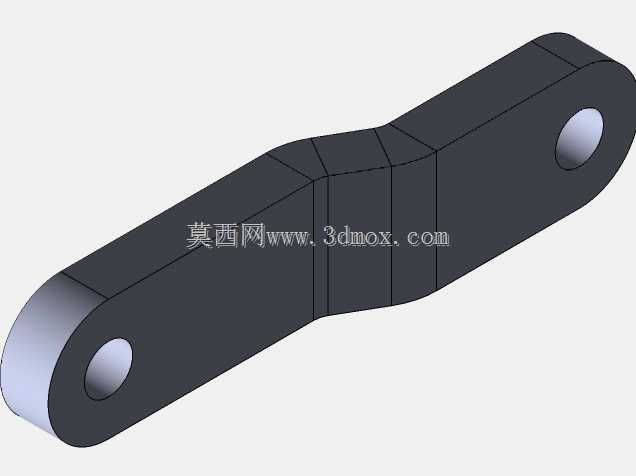

　　从结构设计逻辑来看，这款拉拔器的核心受力部件采用了分体铰接的结构设计，三个拉爪分别通过铰接销轴与中心滑套连接，滑套可沿中心螺杆的导向柱段上下滑动，配合拉爪中部的铰接连杆，当滑套向顶尖方向移动时，三个拉爪同步向外张开，可适配更大直径的待拆卸零件；当滑套向手柄方向移动时，拉爪同步向内收拢，可勾住小直径零件的端面，这种联动结构无需单独调整每个拉爪的位置，作业时只需将拉爪张开到适配尺寸后勾住零件，转动手柄即可自动对中锁紧，大幅降低现场作业的调整时间。拉爪的勾头部位做了加厚处理，勾接端面设计有向内的止退凸缘，避免拉拔受力时拉爪从零件边缘滑脱，拉爪主体采用长槽型的截面设计，在保证整体抗弯强度的同时，减轻了工具自身重量，方便单人手持操作。

　　顶部的T型手柄采用镀铬金属杆结构，横杆长度经过力矩匹配设计，单人手动转动时即可输出足够的拉拔力，无需额外加接延长杆，避免过载造成螺杆或拉爪断裂；中心螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更耐磨，能够承受反复拉拔作业的轴向载荷，螺杆顶尖部位做了淬火硬化处理，顶尖头部为圆弧过渡，顶住轴端中心孔时不会刮伤中心孔的定位锥面，也能避免顶尖打滑偏移。

　　从安装适配边界来看，这款三爪拉拔结构的拉爪有效行程覆盖了常规中小型设备的轴系零件拆卸需求，张开状态下最大可适配直径200mm左右的盘类零件，收拢状态下可夹持直径30mm的小尺寸轴承，中心螺杆的有效拉拔行程为150mm，能够满足多数轴承、皮带轮从轴端拆卸的拉出距离要求，作业时需要保证待拆零件的背面有足够的勾接空间，拉爪勾接的端面需为平整的受力面，若零件背面有台阶或凸起，需调整拉爪角度保证勾接面完全贴合，避免局部受力造成拉爪变形或零件崩裂。

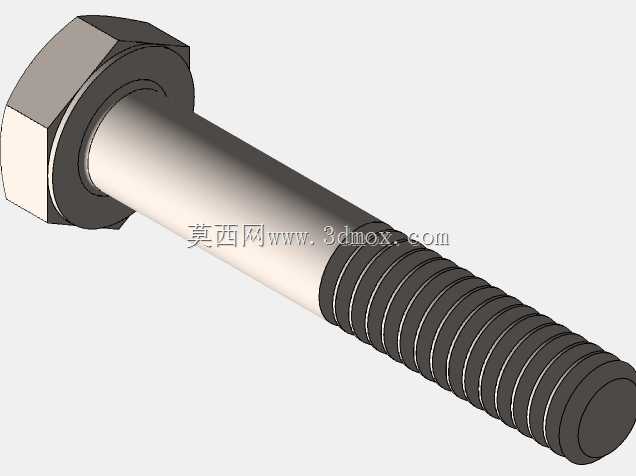

　　在实际现场使用中，这类三爪拉拔工具广泛应用于机修车间、设备维保班组、电机维修、泵类设备拆解等场景，相比液压拉马，它的结构更简单，无需外接动力源，整体重量轻，适合随身携带进行户外或狭小空间的维修作业，日常维护时只需定期在螺纹副和铰接销轴处加注润滑脂，避免螺纹锈蚀、铰接卡滞即可长期使用。设计这款三维结构时，重点校核了拉爪的抗弯强度、螺杆的螺纹抗剪强度、铰接销轴的剪切应力，保证在额定拉拔力下所有受力部件的安全系数达到2.5以上，同时对所有棱角部位做了倒钝处理，避免操作时划伤手部，拉爪的张开收拢行程做了限位设计，防止滑套脱出螺杆导向段造成结构散架。
