立式带座外球面枕木轴承结构设计

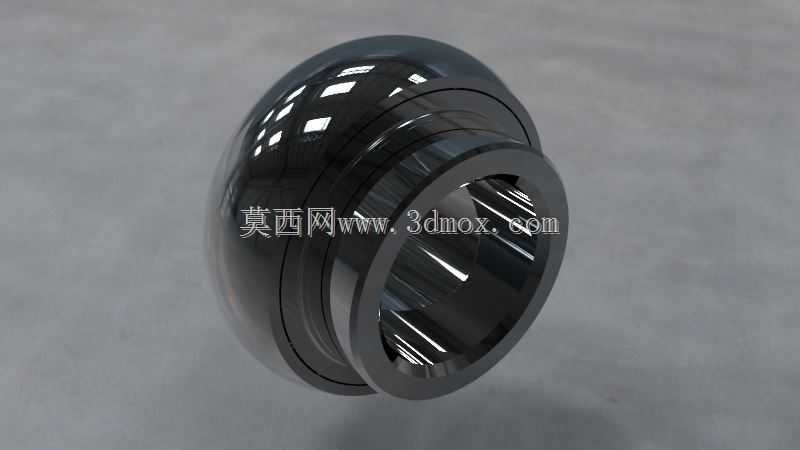

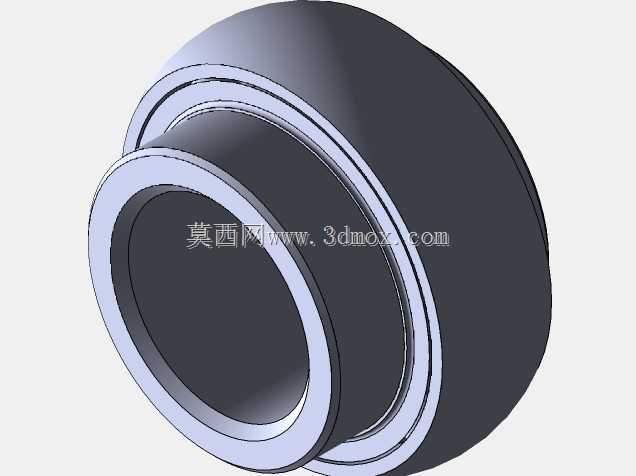

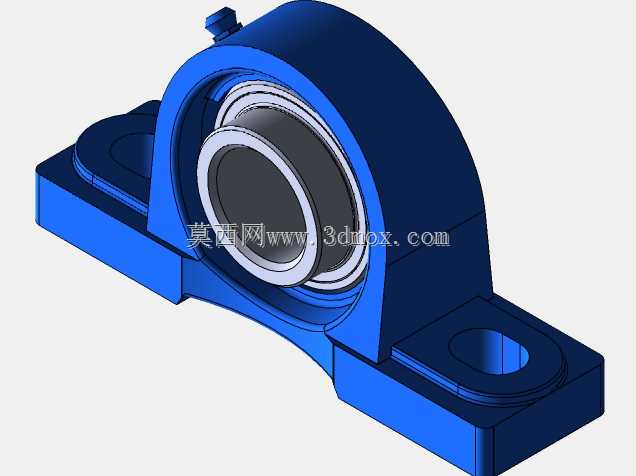

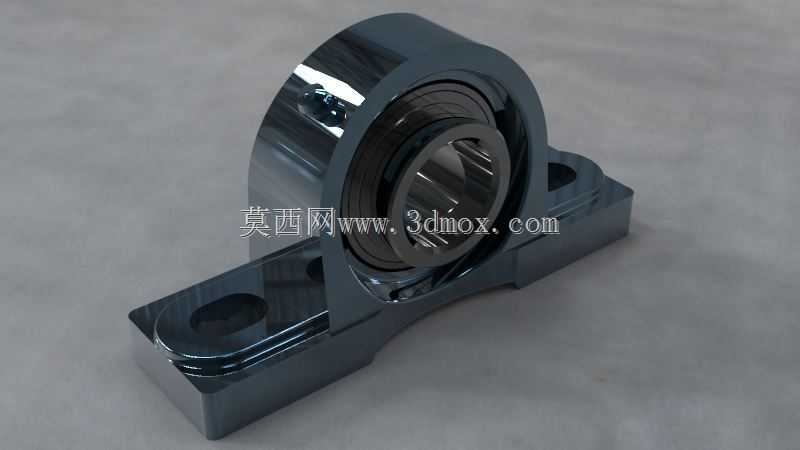

　　在各类轻工输送线、小型农机传动端、食品加工流水线的从动辊支撑位，这类枕式带座轴承是出镜率极高的支撑部件，区别于传统分体式轴承座需要自行配对轴承、调整游隙的繁琐流程，这类一体式带座外球面轴承的设计初衷，就是降低现场安装的调试难度，同时兼顾一定的轴线偏差补偿能力，适配多数非精密加工安装面的使用场景。从结构设计逻辑来看，整个部件分为铸铁铸造的立式支座与内嵌的外球面球轴承两部分，支座底部采用双长圆孔安装结构，长圆孔的长度方向沿轴承座的中心轴线垂直方向布置，允许安装时在一定范围内调整中心距，适配不同长度的辊轴安装需求，避免安装孔位加工偏差导致的装配干涉。支座的轴承容纳腔采用球面配合面，与外球面轴承的外球面形成自调心配合，

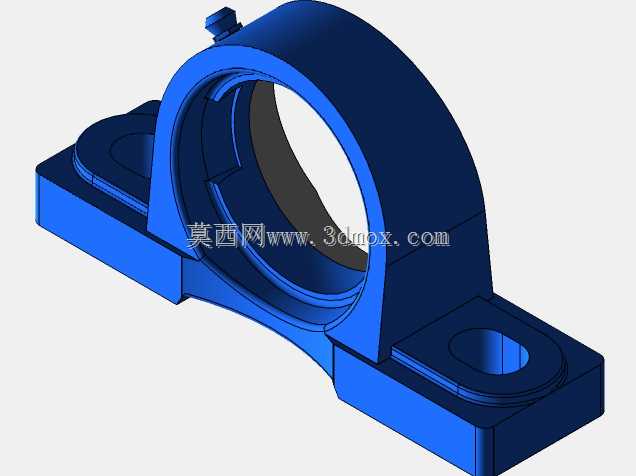

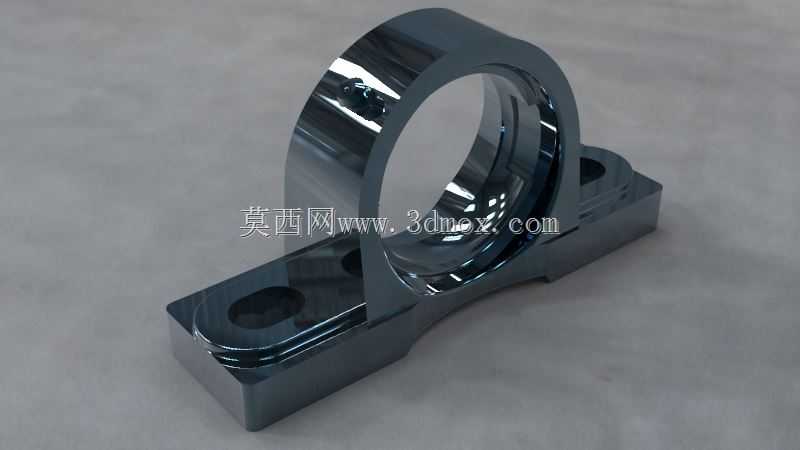

　　当配套的辊轴出现轻微挠曲变形、或者安装面存在小角度倾斜时，轴承可以随轴的偏转自动调整角度，不会出现轴承内圈偏磨、卡滞的问题，这一特性对于长距离输送线的辊组支撑尤为重要——长辊轴在自身重量与输送物料负载作用下，中部会产生微米级的挠曲，如果采用刚性配合的轴承座，很容易在运行数千小时后出现滚道点蚀、密封失效的问题。轴承部分采用双密封结构，外侧带冲压钢防尘盖与橡胶接触式密封圈的组合设计，能够阻挡输送环境中的粉尘、碎屑、喷淋水汽进入轴承滚道，适配食品加工车间的定期冲洗、粮食输送线的粉尘环境、农机作业的泥尘暴露场景，不需要额外加装外部防护结构。支座的铸造本体采用加强筋布局，在轴承容纳腔与底部安装板的过渡位置设置了两道斜向加强筋，

　　在不额外增加整体壁厚的前提下提升了支座的抗倾覆刚度，当辊轴受到径向冲击负载时，加强筋能够分散安装螺栓处的应力集中，避免支座根部出现断裂问题。从安装边界来看，这类轴承座的底部安装面为平面加工，两个安装孔的中心距、轴承内孔的中心高都遵循通用的行业互换尺寸，同型号的产品可以直接替换不同厂家的同规格件，不需要重新修改安装机架的孔位，对于设备运维的备件替换十分友好。在实际选型应用中，这类轴承通常用于转速不超过3000rpm、径向负载为主的传动部位，不适合承受较大的轴向负载，因为外球面轴承的轴向定位能力有限，过大的轴向力会导致轴承从支座的球面腔中脱出。设计建模过程中，需要重点关注球面配合面的尺寸公差，

　　支座的球面腔与轴承外球面的配合间隙需要控制在合理范围，间隙过大会导致运行时出现振动异响，间隙过小则会丧失自调心能力，甚至出现轴承外圈无法装入的问题；同时底部安装长圆孔的位置需要与轴承中心保持对称，避免安装调整时出现中心偏移，导致辊轴与其他传动部件不对中。另外，支座的轴承腔顶部通常会设置注油孔，直通轴承内部的滚道空间，方便运维时定期补充润滑脂，不需要拆卸轴承座即可完成维护操作，这一细节设计大幅降低了长期运维的工作量，适合连续运行的生产线设备使用。在三维建模的细节处理上，铸造支座的所有棱角都做了铸造圆角处理，避免应力集中，同时符合铸造工艺的拔模要求，安装孔的位置做了锪平处理，保证螺栓安装时头部能够与安装面完全贴合，不会出现螺栓倾斜导致的锁紧力不足问题。内嵌轴承的内圈采用紧定螺钉锁紧结构，安装时将轴穿入内孔后，拧紧内圈上的两个紧定螺钉即可完成轴与轴承的周向固定，不需要额外加工轴肩、键槽，进一步简化了配套轴的加工流程，对于一些小负载、低转速的应用场景，甚至可以直接使用冷拔圆钢作为辊轴，不需要额外的精加工工序，大幅降低整线的制造成本。
