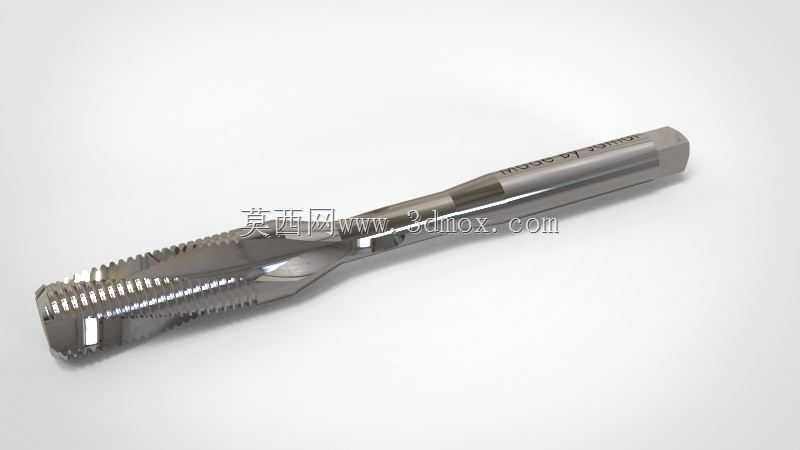

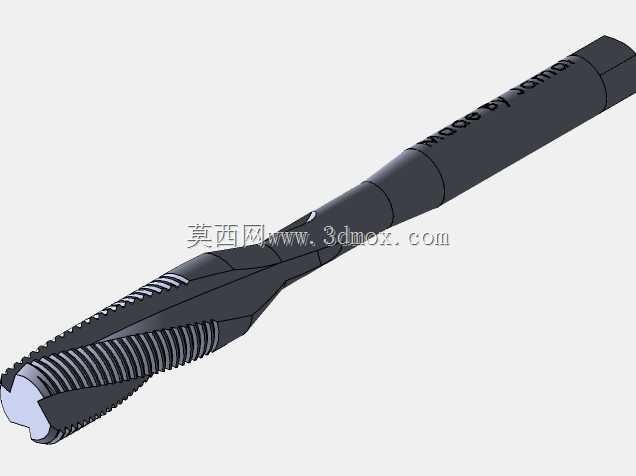

高精度螺旋槽丝锥金属切削刀具结构

这款螺旋槽结构的切削刀具，是机械加工领域内螺纹加工环节的核心工装，广泛应用于普通车床、钻床、攻丝机、加工中心等各类机加工设备，也可适配手动攻丝作业场景，覆盖五金制造、汽配加工、通用机械装配、水暖管件生产、模具制造等多个加工领域，主要用于在各类金属工件的预制底孔内加工出符合标准精度的内螺纹结构，是内螺纹成型工序中不可或缺的常用切削刀具。从实际功能特性来看，这款刀具采用螺旋排屑槽设计，相比直槽丝锥，其排屑性能有显著提升，在攻丝过程中，切屑会沿着螺旋槽方向顺畅排出，能够有效避免切屑堵塞槽体、刮伤已加工螺纹表面、甚至崩断刀具的问题，尤其适合加工盲孔内螺纹，也可应对延展性较好的有色金属、低碳钢、不锈钢等易产生长切屑的工件材料，加工过程中排屑顺畅无卡滞，能有效提升螺纹加工的表面光洁度与尺寸精度。刀具整体采用细长杆状结构设计，工作端分布有符合螺纹标准的成型切削齿，切削部分做了合理的锥角过渡，能够在攻入底孔时逐步完成切削成型，降低攻入瞬间的切削阻力，减少刀具崩损风险；柄部采用方尾结构设计，能够与攻丝夹头、手动铰杠等装夹结构可靠配合，传递加工扭矩，避免装夹打滑，保证加工过程的稳定性。在设计思路上，这款刀具充分结合了实际攻丝作业的工况需求，螺旋槽的螺旋角经过合理优化，既保证切屑能够顺利沿槽向排出，又兼顾刀体的整体结构强度，避免槽深过大导致刀体刚性不足、加工时出现颤振或折断的问题；切削齿的几何角度经过适配性设计，能够在保证切削锋利度的同时，提升刀齿的耐磨性能，延长刀具的连续使用寿命；刀体整体做了同轴度精度管控，保证装夹后刀具的回转精度，避免加工出的螺纹出现牙型偏斜、螺距误差超差等问题，确保加工后的内螺纹能够与对应规格的外螺纹实现顺畅旋合，满足装配连接的精度要求。从安装适配边界来看，这款刀具的柄部尺寸符合标准装夹规格，能够适配常规的攻丝夹头装夹范围，无需额外定制非标装夹配件即可在通用机加工设备上使用；刀具的整体长度与切削段长度经过合理匹配，能够覆盖常规深度的盲孔、通孔内螺纹加工需求，加工时只需根据待加工螺纹的规格匹配对应尺寸的预制底孔，控制合适的切削转速与进给量，即可完成高精度的内螺纹加工作业，在批量零件加工、单件修配等不同生产场景下都能发挥稳定的加工性能。
