面板透射电镜ZLEME输送承载设备结构

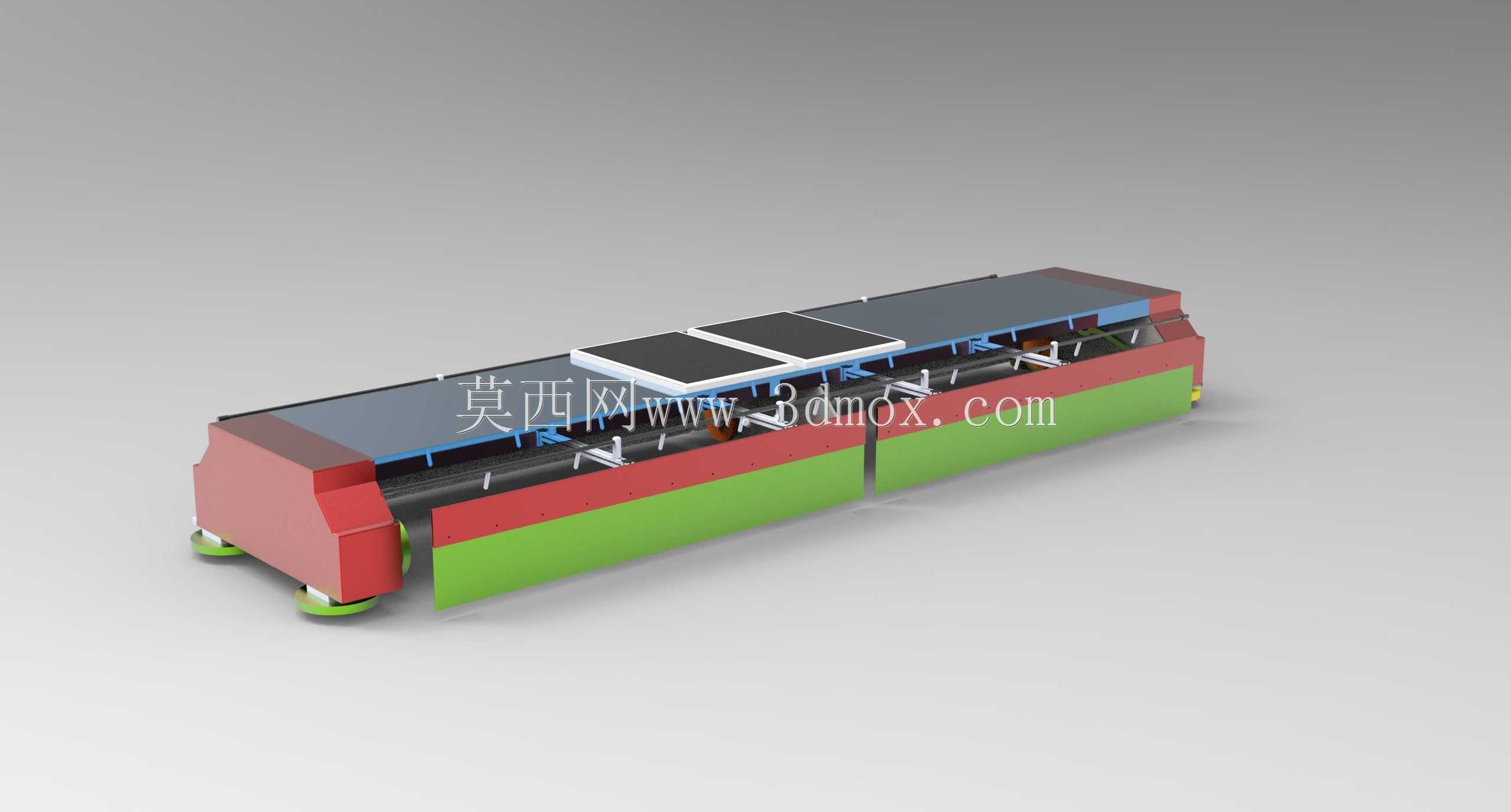

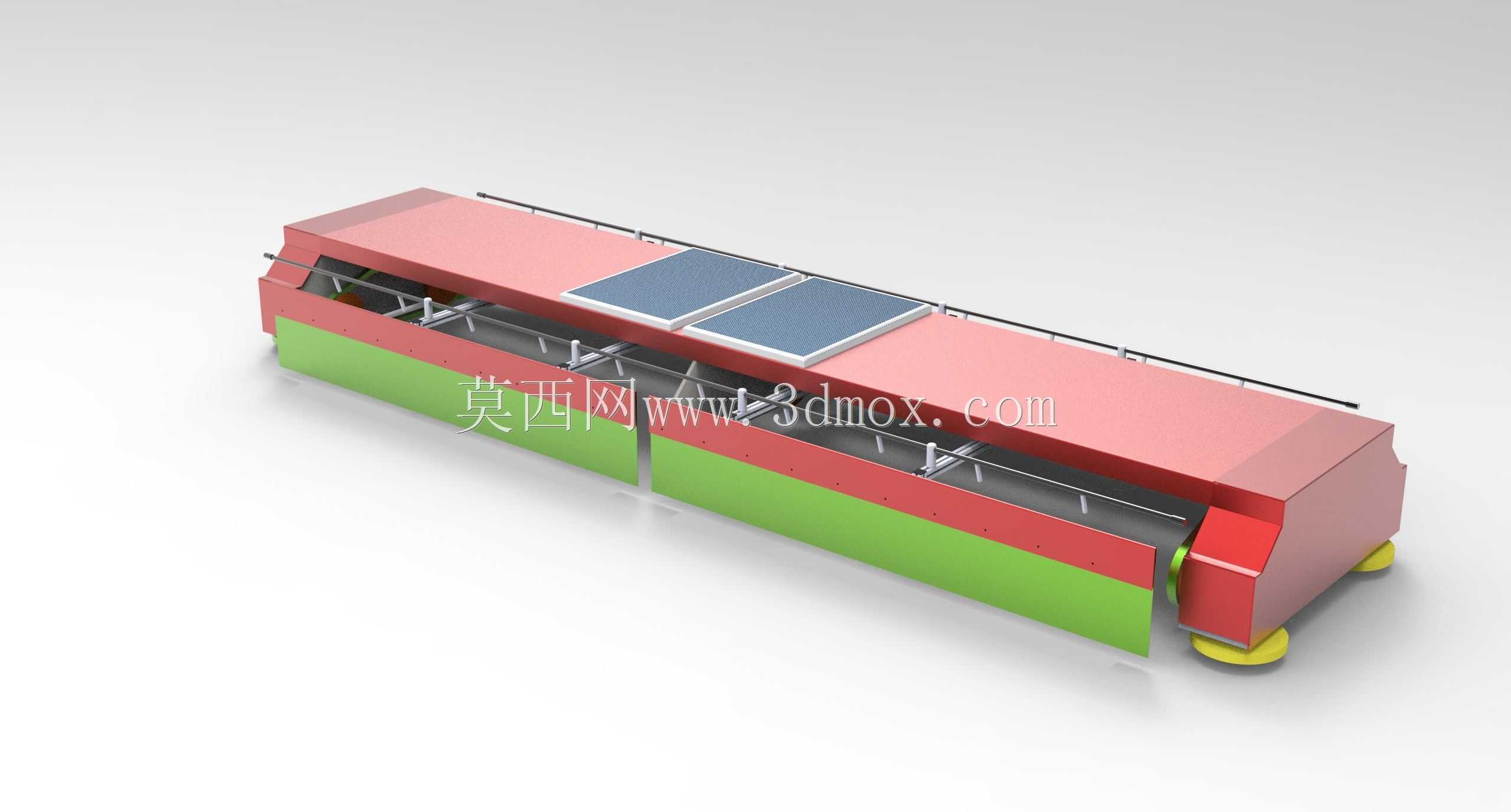

该设备主要应用于高精度面板生产制程中透射电镜检测环节的工件输送与承载场景，在面板制造的洁净生产车间内，承担待检测面板在不同工位间的平稳转运、定位承载功能，适配透射电镜检测前的上料接驳、检测过程中的位置保持、检测完成后的下料输送全流程作业需求，能够在高洁净度要求的生产环境中稳定运行，避免输送过程中对精密面板表面造成划伤、污损，同时保证工件输送位置精度满足电镜检测的微米级对位要求。设备整体采用长条形分段式结构设计，主体承载面为平整的高平面度工作台面，可适配不同尺寸规格的方形面板放置，台面下方设置多组平行布置的传动辊轴与导向限位结构，传动过程中运行平稳无卡顿，可实现匀速输送与精准启停，避免工件在输送过程中产生偏移、磕碰。设备侧部分为红、绿双色的防护与功能分区结构，红色段为动力输入端与传动机构安装区域，内置传动连接组件与动力接驳接口，可对接车间现有自动化产线的动力输出系统，绿色段为输送承载主体段，底部设置可调式支撑脚轮与固定支撑结构，既可以满足设备整体移位调整的需求，也可在安装定位后实现稳固支撑，抵消设备运行过程中的轻微振动，保证上部承载面板的位置稳定性。设计过程中充分考虑透射电镜配套设备的防磁、防静电需求，主体结构采用非导磁材质制作，台面设置防静电涂层与静电导出结构，避免电磁干扰与静电积累对电镜检测精度、面板元器件造成损伤。设备整体宽度适配常规透射电镜的进料口尺寸，长度可根据产线布局需求进行分段拼接扩展，安装时无需对现有车间地面做特殊改造，底部支撑结构可在一定范围内调节高度，适配不同高度的电镜设备进料台接驳需求，侧边设置的导向挡边可根据待输送面板的宽度做灵活调整，兼容多规格面板的输送作业，设备内部传动结构采用封闭式防护设计，避免运行过程中产生粉尘污染洁净车间环境，同时降低传动噪音，满足高精度生产车间的环境要求。
