谷物输送用风送式谷物升降输送设备

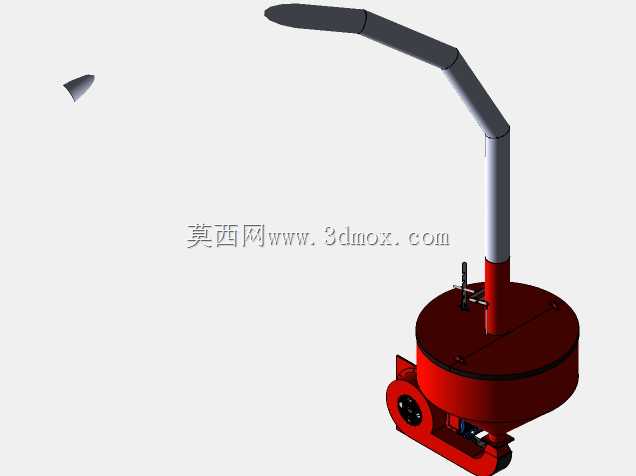

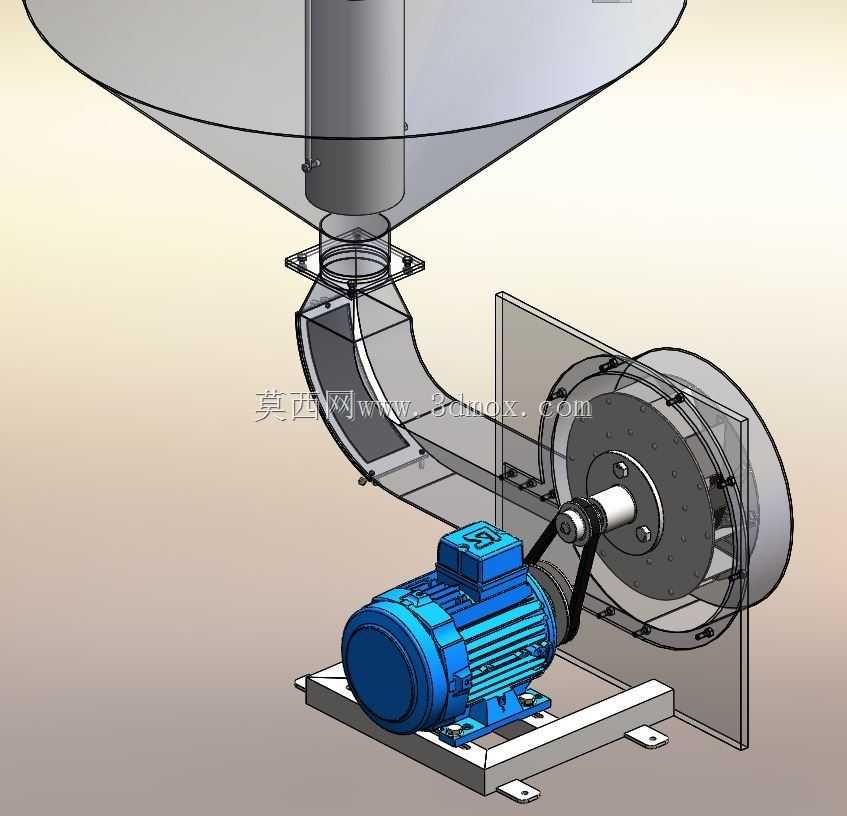

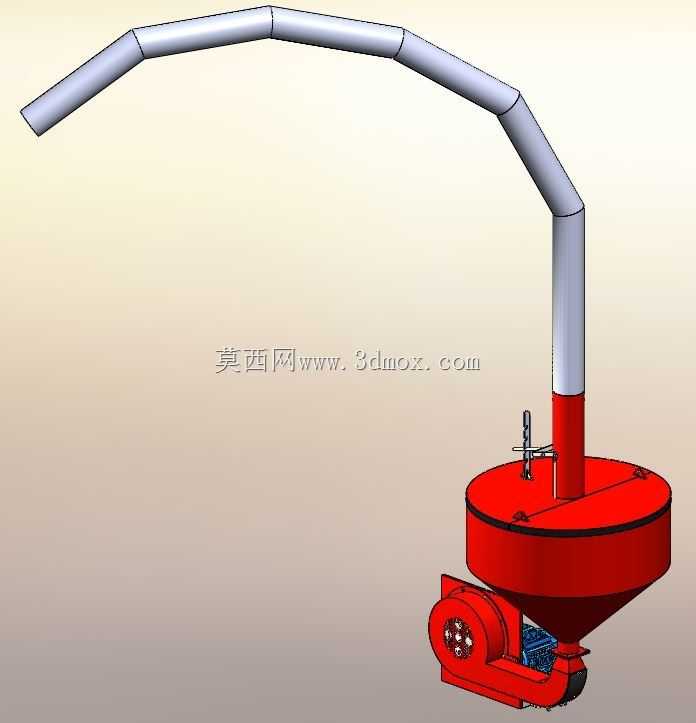

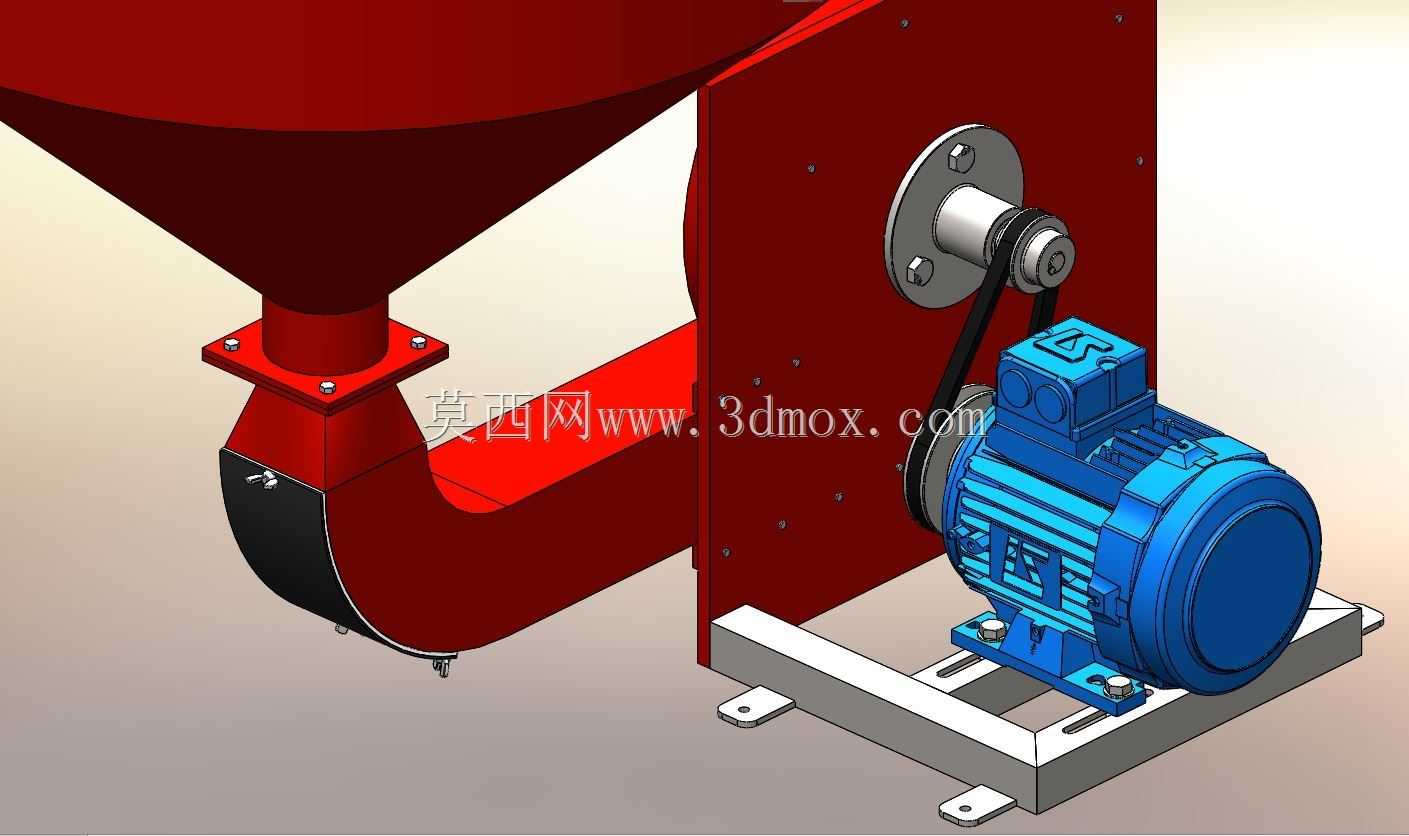

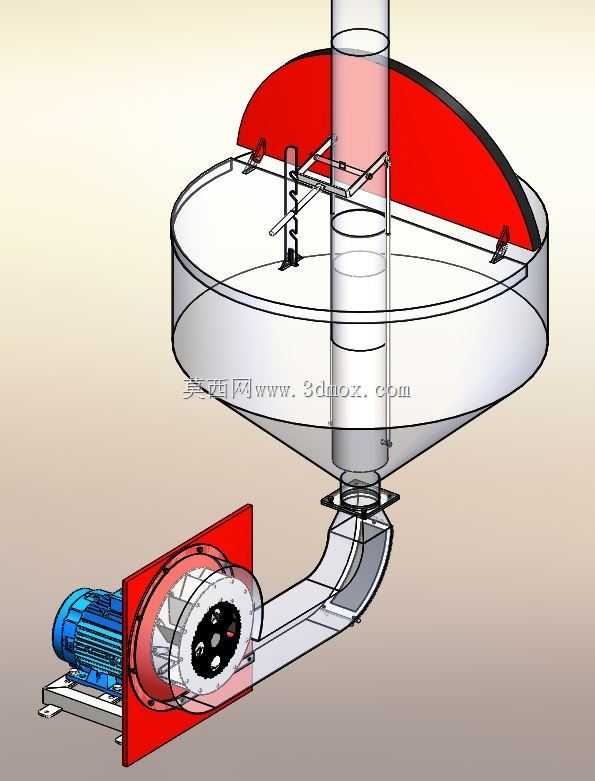

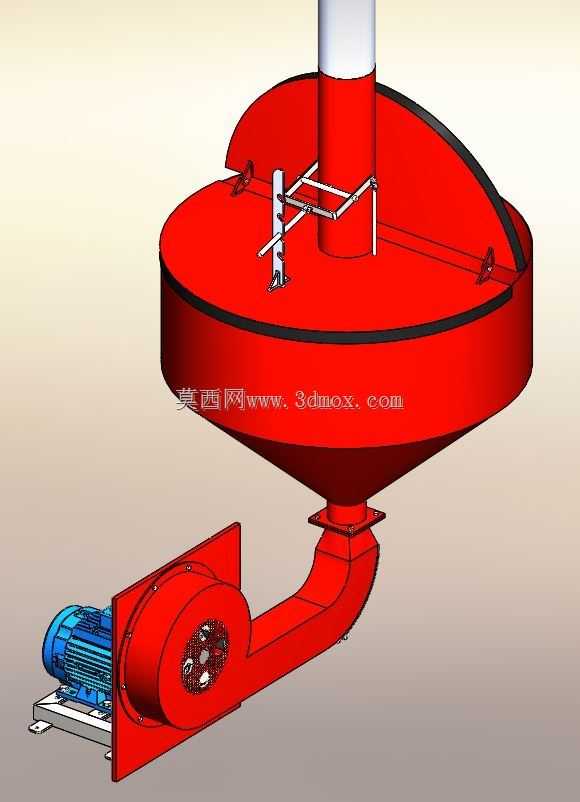

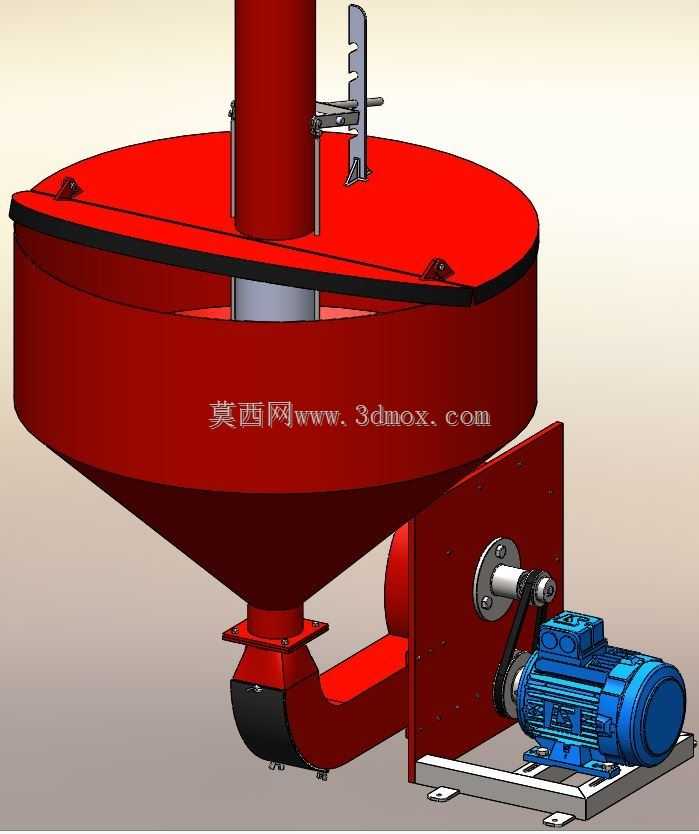

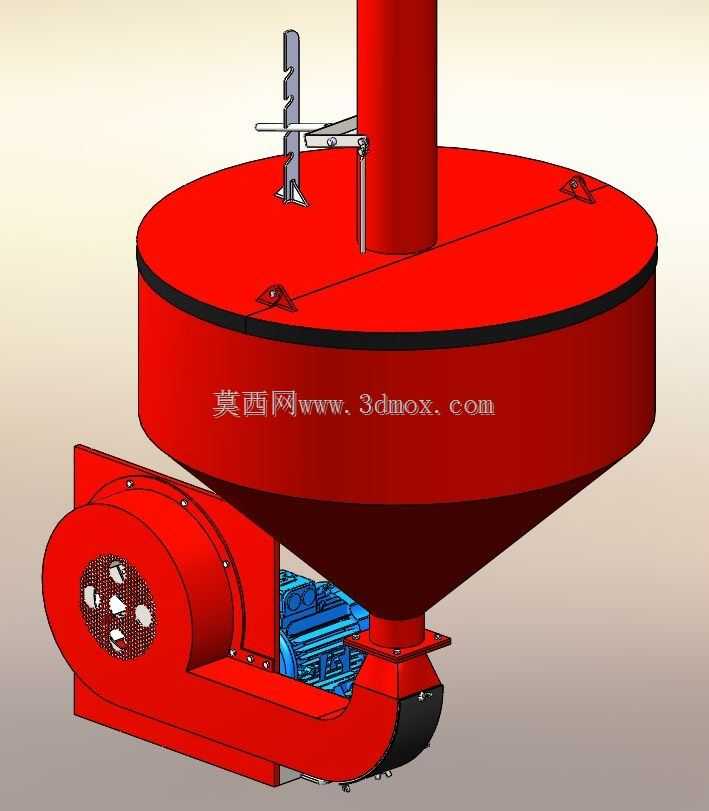

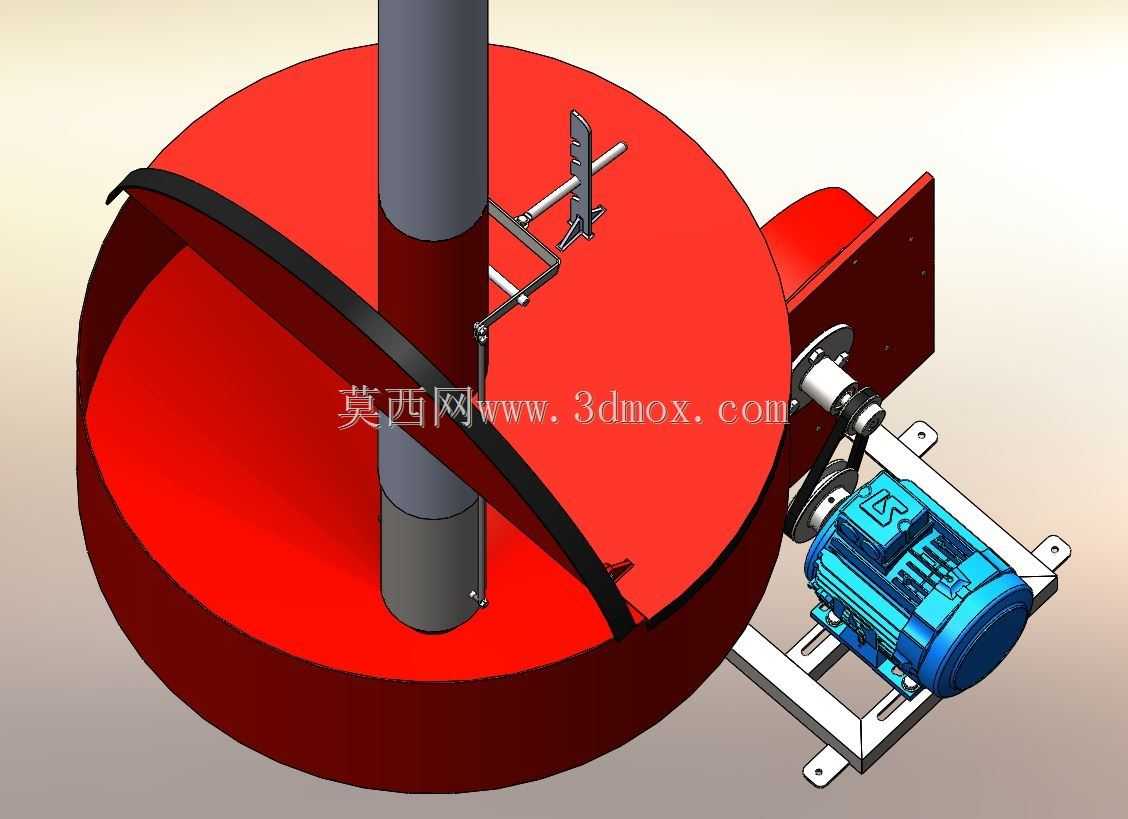

该设备主要应用于粮食仓储、粮油加工、散粮转运站点的散粮垂直输送作业场景，可完成小麦、玉米、稻谷等颗粒状谷物的低位到高位的密闭式提升输送，适配散粮接收、仓顶进料、加工线进料等多个作业环节，能够替代传统斗式提升机完成小流量、灵活布置点位的散粮提升作业，尤其适合中小型粮库、乡村粮食加工点的散粮转运需求，避免传统机械提升过程中出现的谷物破碎、粉尘外溢问题。设备核心采用文丘里通风送风原理，通过侧置的涡轮风机产生高速稳定气流，在下部进料区域形成负压区将待输送谷物吸入输送通道，再借助正压气流沿中心垂直输送管将谷物推送至目标高度，整套输送过程全程密闭，无外露传动部件接触谷物，能够大幅降低谷物输送过程中的破碎率，同时减少作业现场的粉尘扩散，改善作业环境。设备上部采用圆形储压匀料腔设计，大直径的腔体结构能够降低进入腔体的气流速度，让气流与谷物充分混合均匀，避免出现物料偏流、堵管的问题，腔体顶部设置的检修阀组可在设备停机时快速清理腔体内残留物料，也可在出现堵料故障时快速疏通，无需拆解整体管路。侧置的涡轮风机与主机腔体采用刚性法兰连接，风机进风口设置防护网栅，避免大块杂物吸入风机造成叶轮损坏，风机与驱动电机直连布置，减少传动环节的动力损耗，整体结构紧凑，无需额外设置独立的风机安装基础。设备下部采用锥形收料斗结构，锥角设计匹配谷物的自然休止角，能够让进入料斗的谷物顺畅滑向文丘里进料口，不会出现物料积留、起拱的问题，进料口处设置可调式进料挡板，可根据输送谷物的品种、含水率调整进料开度，匹配最佳的气料混合比，保证不同工况下的输送效率稳定。设备整体安装边界紧凑，圆形主机腔体直径适配常规粮库仓顶的进料口预留尺寸，中心垂直输送管可根据实际提升高度拼接延长，侧置风机的外伸尺寸满足常规车间、粮库的通道布置要求，安装时仅需固定主机下部的支撑结构，对接上部输送管路与下部进料口即可完成布设，无需复杂的土建配套，能够快速完成安装调试投入使用。设备整体外露结构采用圆弧过渡设计，无尖锐棱角，避免作业过程中磕碰损伤，所有连接部位均采用密封垫密封，保证风压稳定的同时减少粉尘泄漏，日常维护仅需定期检查风机叶轮磨损情况、清理进风网栅的杂物即可，维护成本低，作业可靠性强。
