固定式消防水炮结构三维设计作品

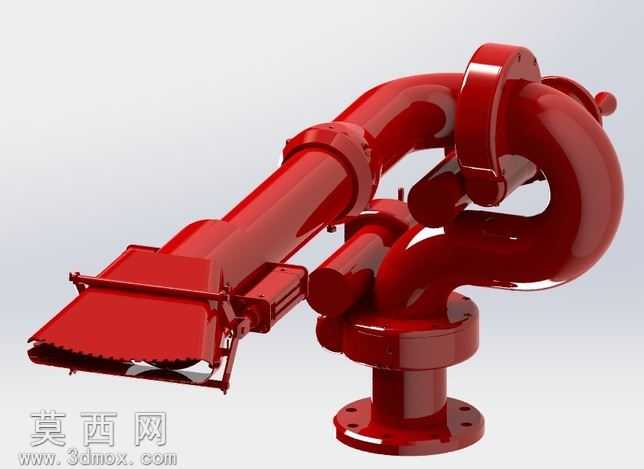

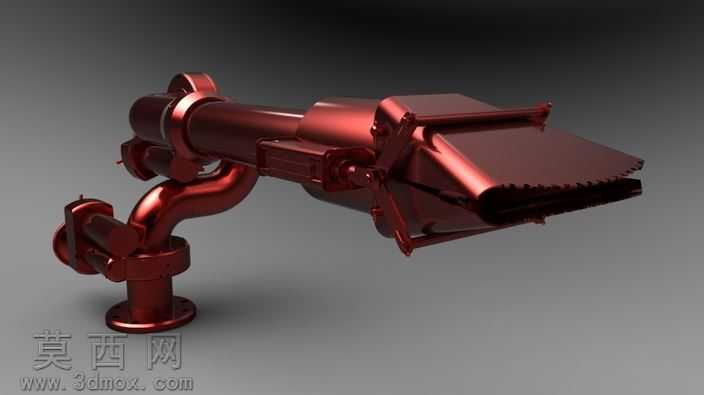

本作品为固定式消防水炮的三维设计模型，建模过程中严格遵循消防设备的实际结构比例与工程设计规范，首先通过基准面定位完成底座法兰盘的参数化建模，精准还原法兰盘上的螺栓孔分布、底座支撑柱的壁厚与过渡圆角特征，保证安装对接结构的尺寸精度。炮身主体的弯管结构采用多段扫掠特征完成建模，对管道连接处的法兰对接结构、密封面细节做了精细化处理，还原管道的弯折弧度与壁厚参数，保证流体通道的结构合理性。炮头部分的导流结构、喷射口调节机构做了分层建模，还原炮头前端的锯齿形防护边、调节手柄的铰接结构，可直观展示喷射角度调节的运动逻辑。侧置的控制管路与执行部件采用独立特征建模，还原控制阀体的外形轮廓、连接管路的走向与固定卡扣结构，保证附属部件与主体结构的装配关系准确。材质渲染阶段，整体采用消防专用大红色哑光金属漆材质，调整材质的粗糙度与反光参数，还原消防设备漆面的真实质感，对法兰密封面、铰接转轴位置做金属原色处理，区分不同部件的材质属性，提升模型的真实感。结构设计上充分考虑消防水炮的实际功能需求，底座法兰可实现与消防管路的固定对接，弯管的回转结构可支持水平方向360度旋转，炮头的俯仰铰接结构可实现垂直方向的角度调节，侧置控制部件可完成喷射流量与喷射形态的调节，所有活动部件的装配间隙、运动行程均参考实际产品参数设置，模型可用于结构展示、装配验证、产品宣传演示等场景，建模过程中对所有特征做了参数化关联，可根据不同流量规格的设计需求快速调整管道直径、炮身长度、炮头尺寸等参数，适配不同的应用场景设计需求。
