重载型实心橡胶行走轮结构设计

该行走轮主要面向工业场内转运设备、仓储物流台车、小型工程机械行走机构、自动化输送线接驳载具等场景设计，作为设备与地面直接接触的承载行走部件，承担整台设备及所载物料的全部竖向载荷，同时在设备行进过程中缓冲地面不平整带来的冲击，保障设备移动过程的平稳性，避免设备内部精密构件因颠簸出现松动、对位偏差等问题。

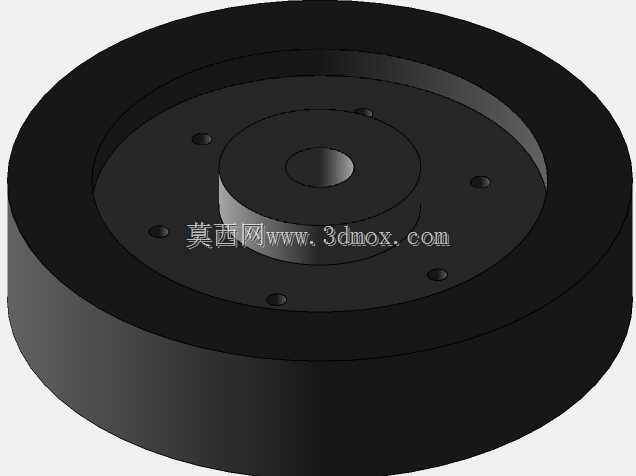

从功能特性来看，这款行走轮采用实心轮体结构，相较于充气轮不存在爆胎、漏气的风险，免维护周期更长，可适配厂区硬化水泥地面、环氧地坪、沥青路面等多种常见工业场地路面，轮面采用大宽度平面设计，有效降低单位面积接地压强，既可以减少对环氧地坪等软质铺装地面的压痕损伤，也能在重载状态下保持足够的抓地力，避免设备起步、制动时出现打滑偏移的问题。轮体中心设置同轴阶梯式安装凸台，凸台端面均匀分布六个安装定位孔，可通过螺栓与设备的行走轮架、驱动轮毂或者从动轴端法兰直接连接，安装对位便捷，连接强度可靠，能够传递行进过程中的扭矩载荷，避免轮体与连接座之间出现相对转动松脱的问题。

设计过程中优先考虑了承载能力与运行稳定性的平衡，轮体采用大厚度轮缘设计，整体为同轴回转体结构，所有安装孔位均围绕中心轴线均匀分布，保障轮体转动时的动平衡性能，高速行进时不会出现偏摆抖动的问题。中心安装孔可适配不同直径的连接轴，阶梯式的凸台结构既可以起到安装时的轴向定位作用，也能提升轮体中心区域的结构强度，避免长期重载下中心安装位出现压溃变形。轮体的安装边界充分考虑了常规工业轮架的安装尺寸，中心凸台高度与轮架安装槽深度匹配，安装后轮体侧面与轮架之间预留足够的转动间隙，不会出现运行过程中轮体与轮架剐蹭卡滞的问题。轮体外缘做了微小的圆角过渡处理，在经过地面微小凸起、缝隙时可以顺滑过渡，减少硬冲击带来的震动，同时也能避免轮缘边缘长期受冲击出现崩边掉块的问题，有效延长轮体的整体使用寿命。
