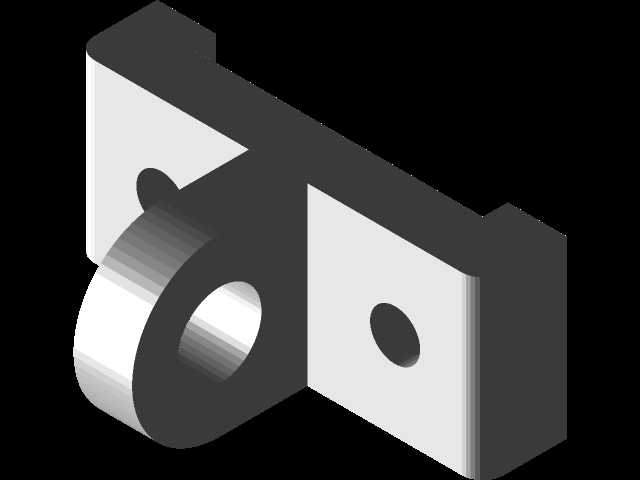

双安装板带轴套铰接固定支座结构

　　这类带双侧安装板的轴套铰接支座，在轻工输送线、小型自动化检测工位、传感检测安装架的铰接点位中十分常见，核心作用是为转动副提供稳定的支撑基准，同时通过两侧的平板安装面实现与机架型材、设备立板的快速固定。从结构设计逻辑来看，中间的空心轴套是核心功能区，内孔用于穿装铰接销轴，可与摆杆、检测拨片、联动压杆等活动部件配合，实现小角度的往复摆动动作，轴套的壁厚经过受力校核，能够承受常规工位下的径向载荷与小幅轴向窜动力，避免长期转动出现轴孔磨损失圆的问题。两侧的安装板采用对称式平行布局，板面上预留的光孔用于穿装固定螺栓，安装时可根据现场机架的安装孔位调整固定位置，两块安装板与中间轴套采用一体化成型结构，不存在拼接缝隙，

　　避免了装配累积误差导致的轴套与安装面垂直度偏差问题。从安装边界来看，轴套的轴向长度略大于两侧安装板的间距，安装后铰接销轴的转动区域不会与安装板产生摩擦干涉，两侧安装板的外边缘做了直角过渡，没有多余的外凸结构，能够适配狭窄的安装空间，在设备内部排布时不会与周边的走线槽、气动管路产生位置冲突。在实际应用场景中，这类支座常被用作传感器触发摆杆的支撑座，当输送线上的工件经过时，摆杆被工件触碰绕销轴转动，触发后方的位置传感器输出信号，完成工件到位检测的动作；也可用于小型防护门的铰接点位，替代传统合页实现更稳固的门体转动支撑，相比普通冲压合页，这种一体化结构的支座抗冲击能力更强，在频繁开合的工位上使用寿命更长。

　　设计建模时需要重点保证轴套内孔与两侧安装板平面的垂直度，以及两个安装板上固定孔的同轴度，否则安装后会出现销轴卡滞、螺栓无法穿装的问题，轴套的外圆与安装板的连接处做了小圆弧过渡，能够减少应力集中，避免设备运行中受冲击出现连接部位断裂的情况。
