三爪自定心涡旋卡盘夹持工装结构

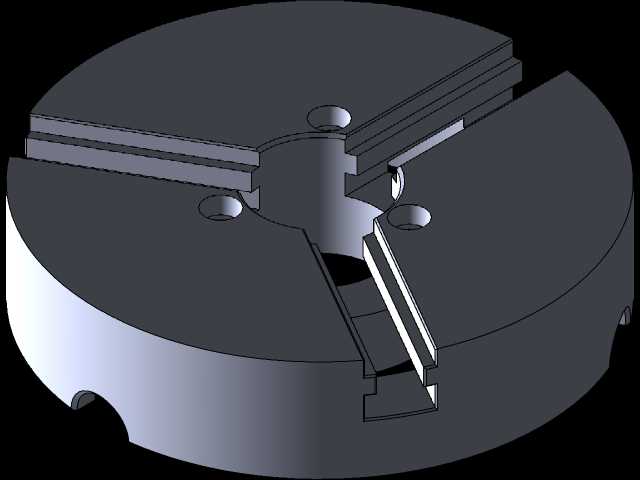

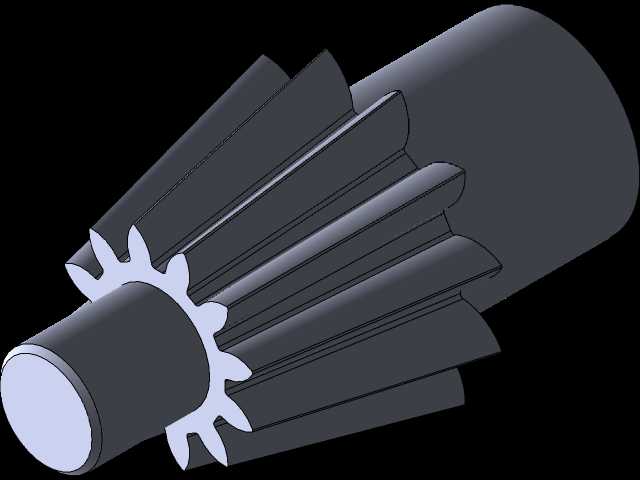

　　在普通车床、回转式工装夹具、圆棒料检测工位的装夹环节中，这类三爪涡旋卡盘是应用覆盖度极高的基础装夹部件，核心作用是在回转加工或检测过程中，对圆形、正六角形截面的工件提供稳定的同轴夹持约束，避免工件在切削扭矩、离心力作用下出现偏移或甩脱。从结构设计逻辑来看，该卡盘采用平面涡旋盘传动结构，三个卡爪分别嵌装在卡盘本体的径向导槽内，卡爪底部的齿形与涡旋盘的螺旋齿槽完全啮合，当使用卡盘扳手插入伞齿轮传动孔转动时，动力通过伞齿轮副传递至涡旋盘，驱动三个卡爪沿径向同步做向心或离心移动，这种同步运动特性天然保证了三个卡爪的夹持中心与卡盘回转轴线重合，无需操作人员反复找正，大幅缩短装夹辅助时间。从实际使用的精度表现来看，常规加工场景下，

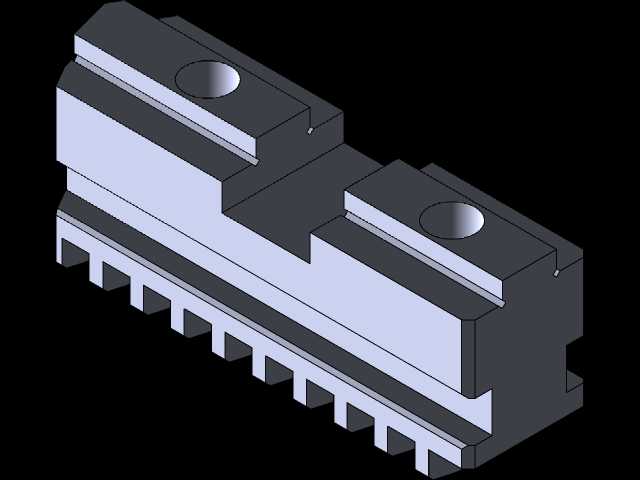

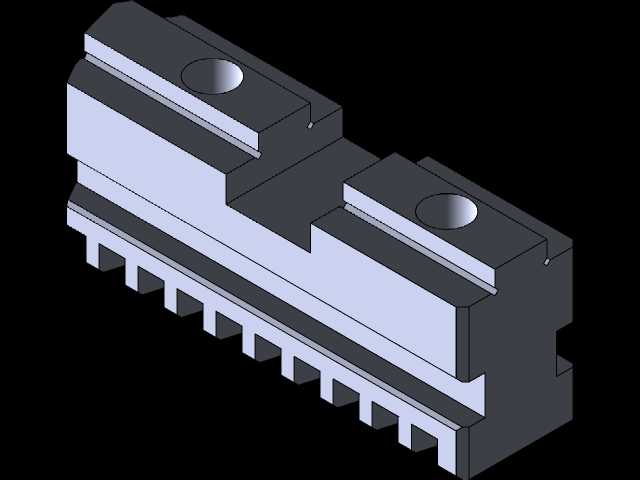

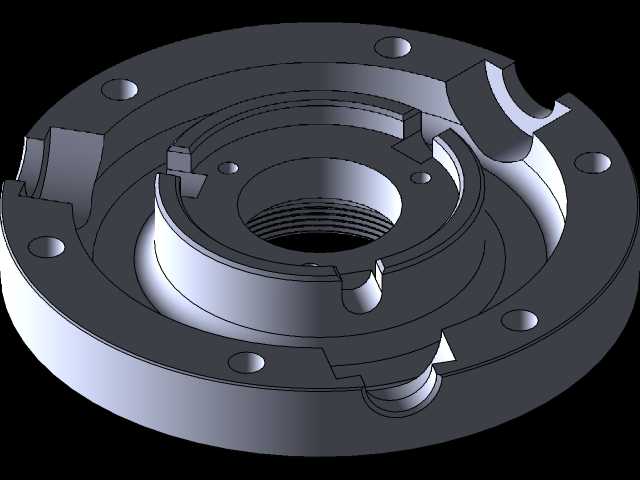

　　该结构的定心精度可控制在0.05mm到0.1mm区间，若对卡爪进行现场修爪处理，定心精度可进一步提升至0.02mm以内，能够满足绝大多数回转类零件的粗加工、半精加工装夹需求，对于检测工位的非切削装夹场景，该精度也完全能够满足形位公差检测的同轴度基准要求。在安装边界方面，这类卡盘的背部采用标准短锥或法兰连接结构，可直接匹配对应规格的车床主轴端部连接尺寸，安装时只需保证连接端面的清洁度，按对角线顺序分次拧紧连接螺栓即可完成装配，无需额外制作过渡连接盘；卡盘的整体厚度、外径尺寸均遵循通用机床附件的尺寸规范，不会与车床的刀架行程、尾座顶尖行程产生运动干涉，适配性较强。从功能细节设计来看，卡爪采用分离式结构，包含基爪与顶爪两部分，

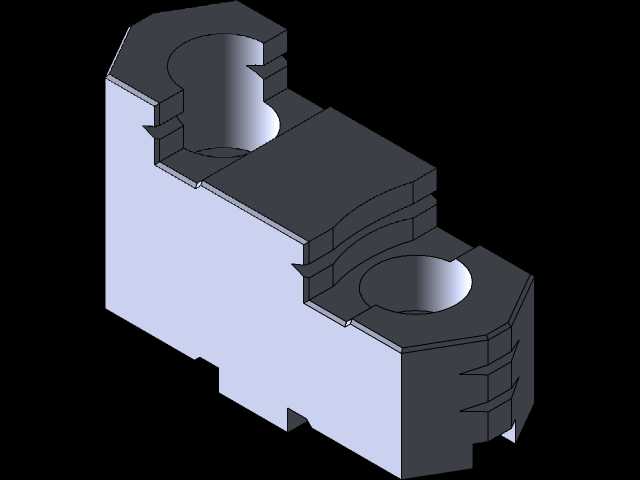

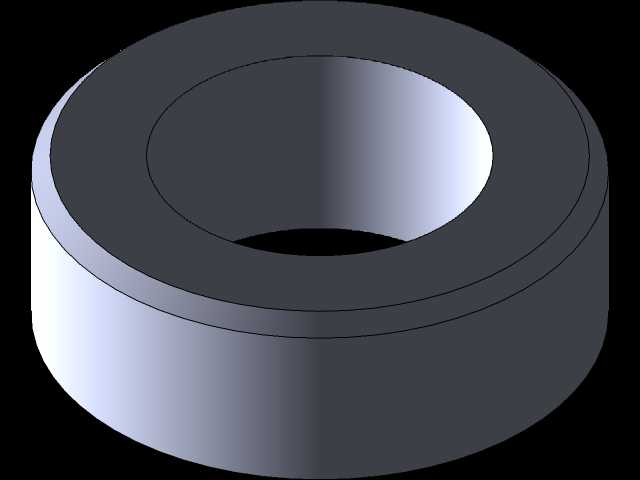

　　顶爪可根据待夹持工件的直径范围、外形特征更换为软爪、硬爪或异形爪，无需更换整个卡盘本体即可拓展装夹范围；涡旋盘与卡盘本体之间设置有耐磨垫片，能够降低长期往复转动带来的磨损量，延长卡盘的精度保持周期；盘体边缘的三个伞齿轮孔均匀分布，操作人员可在任意工位插入扳手调整夹持开度，操作便利性较强。在实际生产场景中，该类卡盘除了用于车床的工件装夹外，还可安装在焊接回转台、圆棒料送料机、动平衡检测设备的回转轴端，作为通用夹持接口使用，针对小规格的轴类、套类零件，装夹效率远高于四爪单动卡盘，且对操作人员的找正技能要求更低，适合批量加工场景下的快速装夹作业。
