圆柱有刷直流驱动马达结构设计

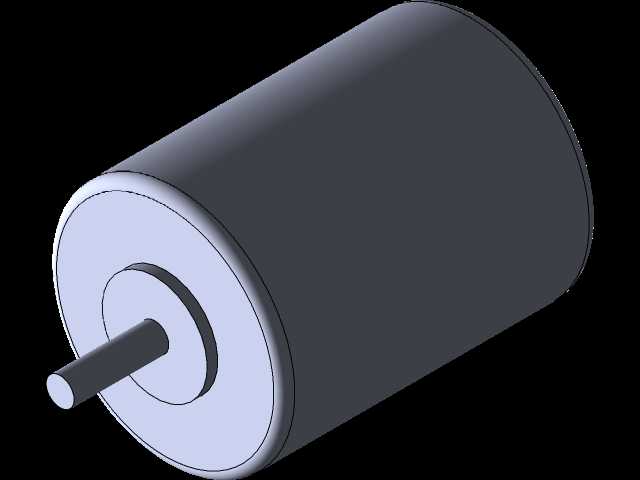

　　这款圆柱型驱动马达的三维结构，在小型自动化执行机构、消费类电子传动、小型教具动力单元、精密仪器进给机构中都有广泛适配空间，日常选型时经常会碰到这类结构的动力元件，建模时需要兼顾安装适配性与内部电磁结构的排布合理性。从结构设计思路来看，整体采用同轴圆柱布局，输出轴从端盖中心位置伸出，轴伸段做了等直径光轴设计，既可以通过过盈配合直连传动轮、偏心轮等负载，也能适配联轴器对接后续传动链，轴与端盖的配合位置预留了标准轴承的安装位，建模时已经考虑了轴承外圈与端盖内孔、内圈与输出轴的公差配合间隙，避免实际装配时出现干涉。壳体采用等直径薄壁圆柱结构，外圆面没有多余的凸起结构，安装时既可以通过配套的环形抱箍直接固定在设备安装板上，

　　也能适配对应内径的安装孔做嵌入式装配，安装边界的容错空间较大，不需要额外设计复杂的定位结构就能完成固定。端盖与壳体的配合采用止口定位结构，建模时预留了均匀的配合间隙，实际生产中端盖与壳体压装后能保证较高的同轴度，避免输出轴出现偏摆，影响传动精度与运行寿命。从功能特性来看，这类马达依靠内部电磁感应产生旋转扭矩，输出轴的转速与供电电压正相关，扭矩输出特性偏硬，适合恒定转速下的小负载传动场景，比如小型传送带的驱动辊、智能门锁的锁舌传动、桌面小型设备的进给机构都能适配。建模过程中特意将输出轴的轴伸长度做了通用化设计，既可以满足直连负载的安装需求，也预留了加装减速箱的对接空间，如果设备需要更低转速、更大扭矩的输出，不需要改动壳体结构，

　　直接在输出端适配行星减速箱或者齿轮减速组即可。壳体的壁厚设计兼顾了结构强度与散热需求，薄壁结构既能减轻整体重量，也能在马达持续运行时通过圆柱外表面快速散出内部绕组产生的热量，避免长时间运行出现过热退磁的问题。端盖上的安装孔位采用对称排布，不管是正面锁螺丝固定还是反向嵌入安装，都能找到对应的固定点位，适配不同设备的安装方向需求。在实际选型适配时，这类圆柱马达的外圆直径是核心安装参数，建模时严格按照通用系列的尺寸规范绘制，安装孔的中心距、输出轴的直径与伸出长度都符合行业通用尺寸，不需要二次修改就能直接导入设备装配体中做干涉检查，能大幅缩短结构设计阶段的选型建模周期，避免从零开始绘制动力元件浪费设计时间。
