叉车门架承载框架结构设计

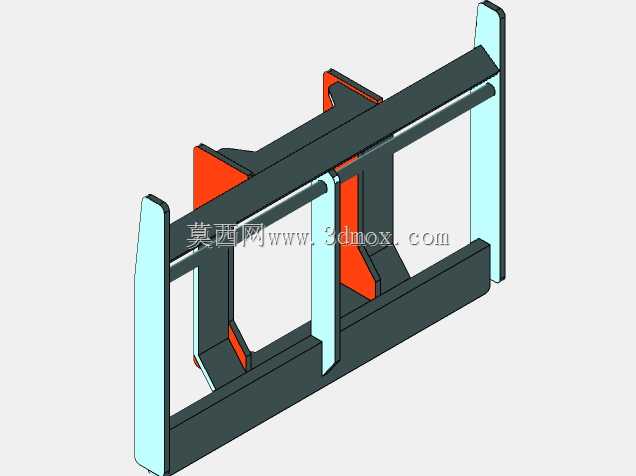

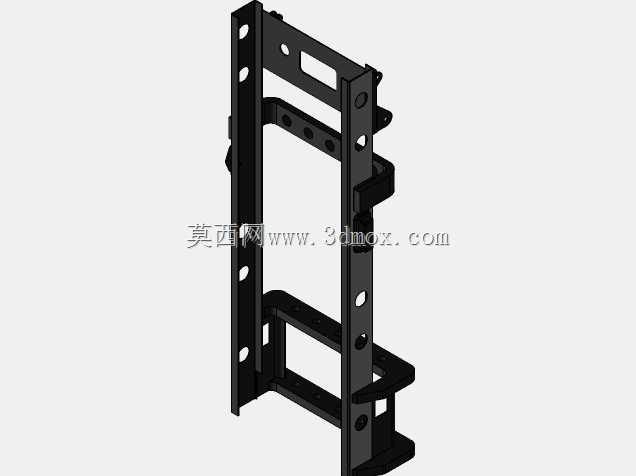

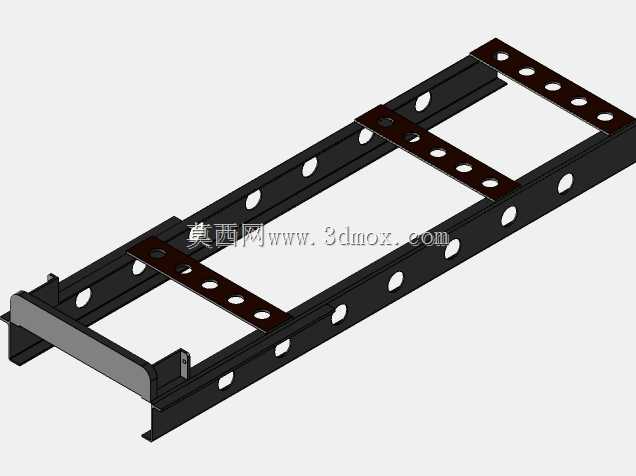

该结构为叉车核心的门架承载框架部件，主要应用于厂内仓储物流、港口货场、生产车间等场景的内燃平衡重式叉车与电动仓储叉车上，是叉车实现货物托举、升降搬运作业的核心受力承载构件，直接连接货叉挂装结构与升降驱动链条，承担作业过程中全部货物载荷与升降导向的核心功能。在实际作业场景中，该框架安装于叉车内外门架的滑动轨道之间，前端面设置有标准货叉挂装卡槽，可适配不同额定载荷的标准货叉、属具挂板，能够配合门架的升降动作完成2-5米区间的货物堆垛、装卸、短距离转运作业，可覆盖1-10吨级常规叉车的作业载荷需求。从功能特性来看，该框架采用对称式箱型梁焊接结构设计，主体承载梁选用高强度低合金钢材焊接成型，两侧设置有与门架滚轮配合的导向安装面，可保证框架沿门架轨道升降过程中的运行平顺性，避免升降过程中出现卡滞、偏载晃动的问题；中部设置的加强筋板沿载荷传递方向布置，可将货叉传递的集中载荷均匀分散到两侧的导向梁结构上，避免局部应力集中导致的结构变形，同时在框架上部设置有链条连接座，可与升降驱动链条可靠连接，传递升降驱动力。设计过程中充分考虑了叉车作业的偏载工况，整体结构采用左右完全对称的布局形式，在保证整体结构强度、刚度满足额定载荷下1.5倍安全系数要求的前提下，尽可能优化板材厚度与筋板布置位置，在不降低承载能力的前提下控制构件整体重量，减少门架升降过程中的无效载荷消耗。该框架的安装边界完全匹配标准叉车门架的滚轮安装间距，两侧导向面的平面度、平行度公差控制在机械加工的IT7级精度范围内，可保证与门架滚轮的配合间隙处于合理区间，既不会因间隙过大导致升降晃动，也不会因间隙过小出现升降卡滞；前端挂装面的卡槽尺寸符合叉车属具的通用安装标准，可直接换装不同类型的叉车属具，拓展叉车的作业适用范围，无需对框架结构进行额外改装。整体焊接结构在设计时预留了焊后加工的工艺余量，可在焊接完成后通过机加工消除焊接变形带来的尺寸误差，保证各个安装面的位置精度满足装配要求，同时所有受力焊缝均采用全熔透焊接工艺，焊后进行去应力处理，避免长期交变载荷作用下出现焊缝开裂的问题，有效提升部件的整体使用寿命，适配叉车高频次、高负载的作业使用需求。
