叉车配套伸缩式起重吊臂结构设计

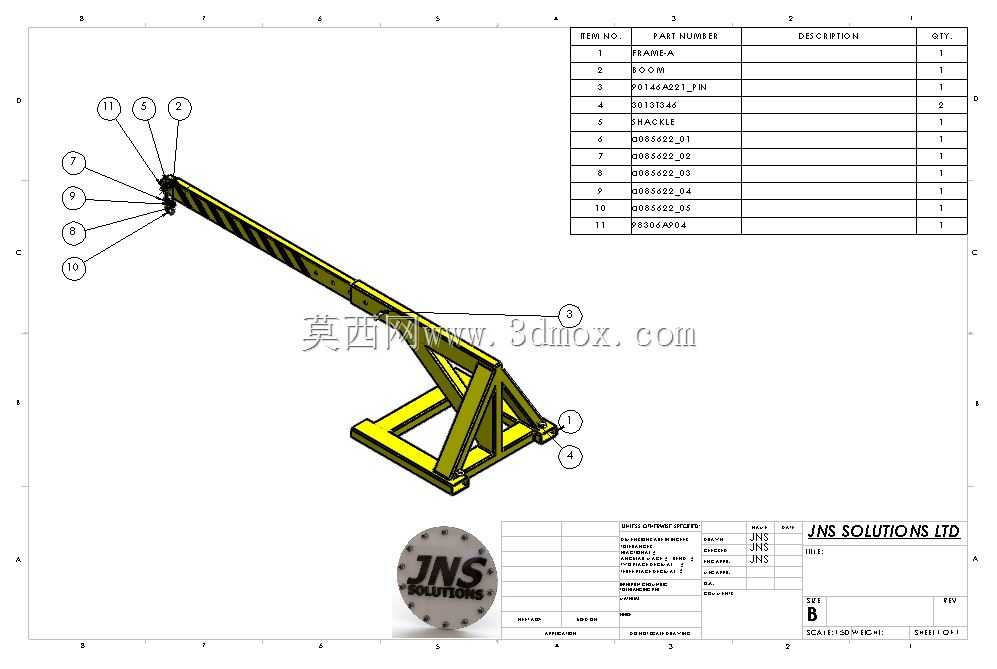

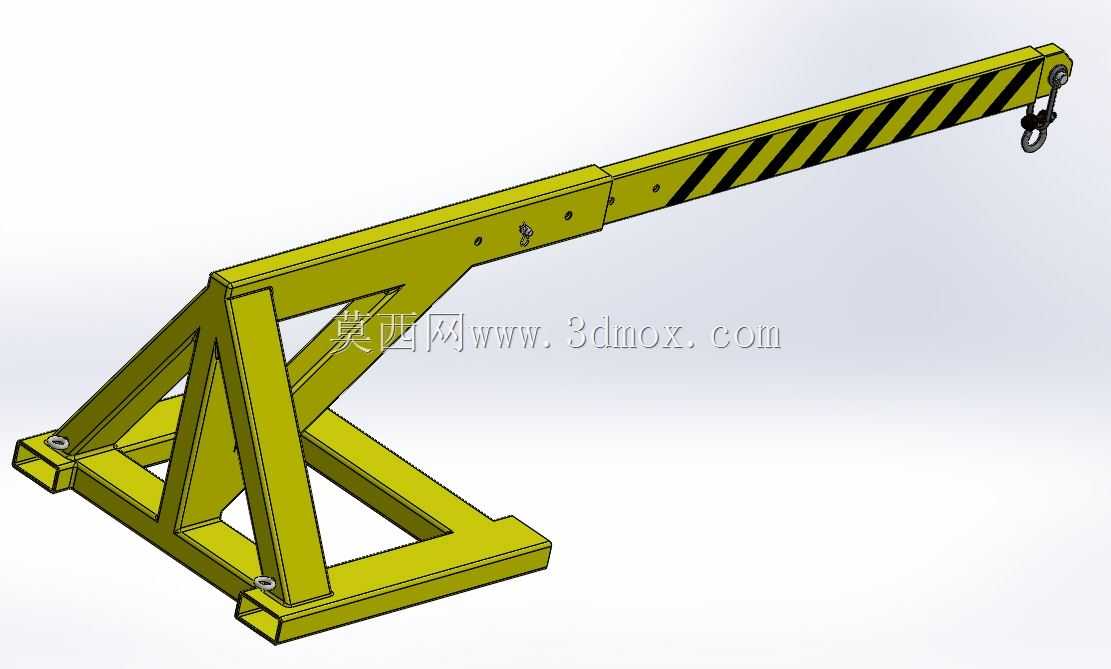

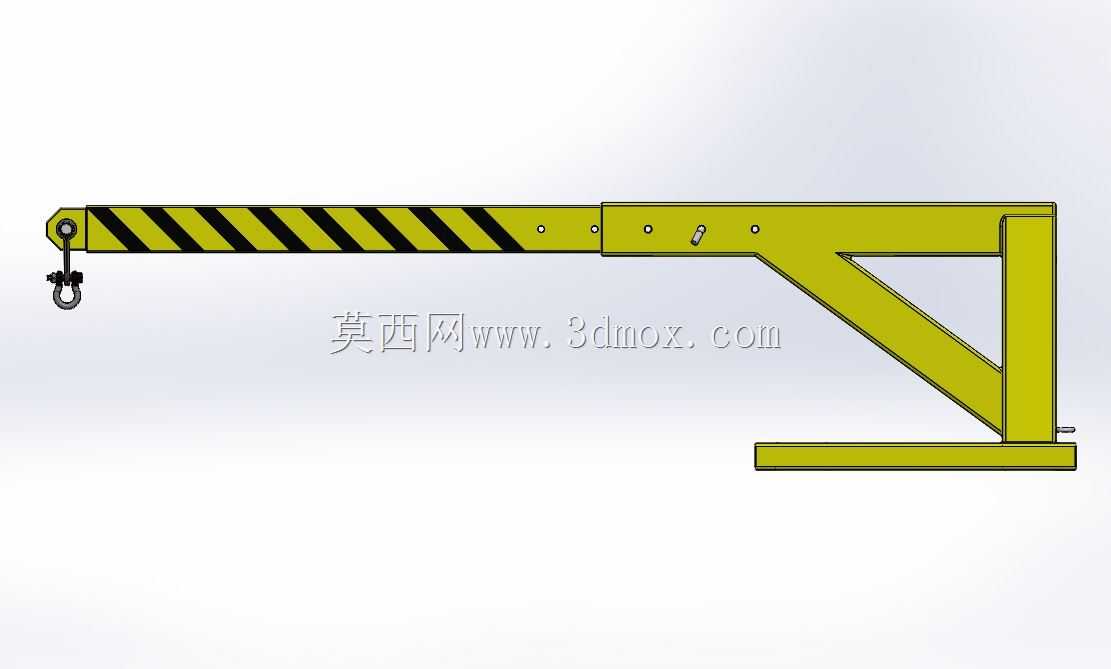

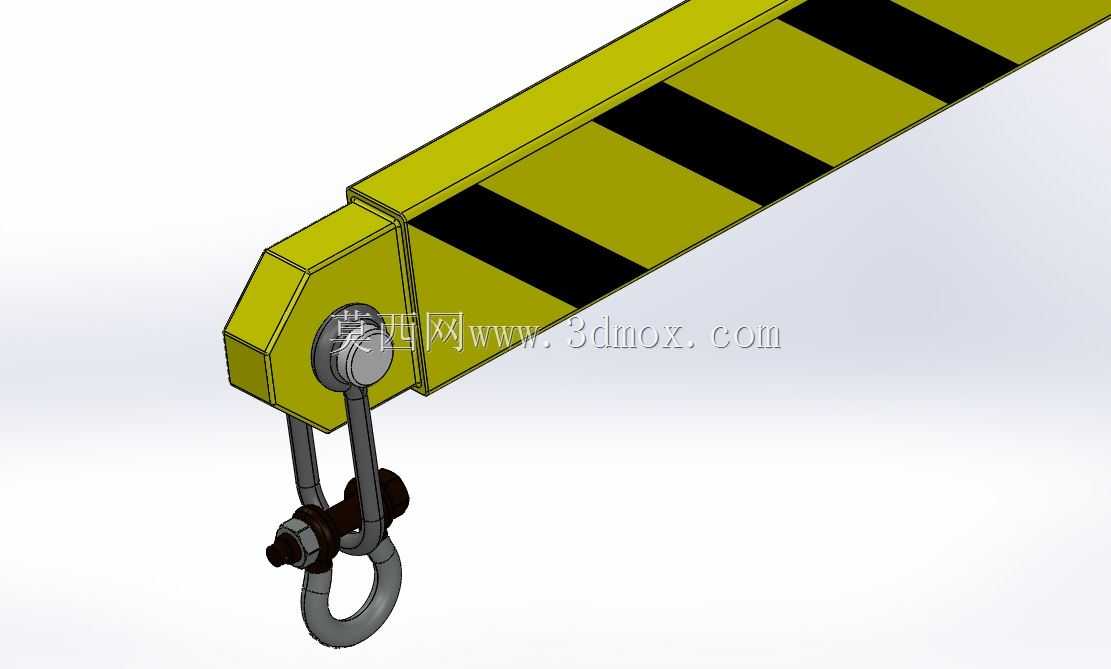

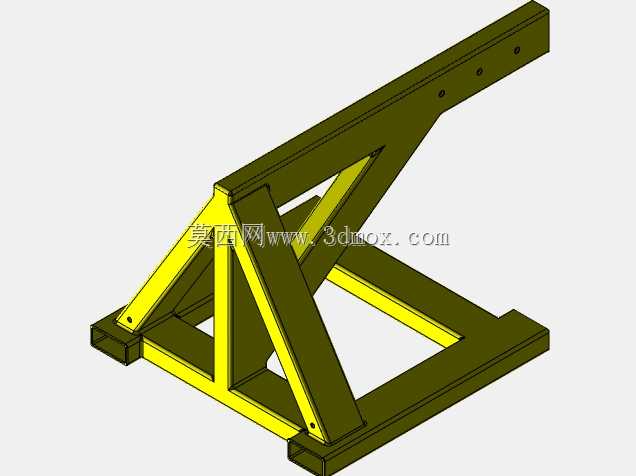

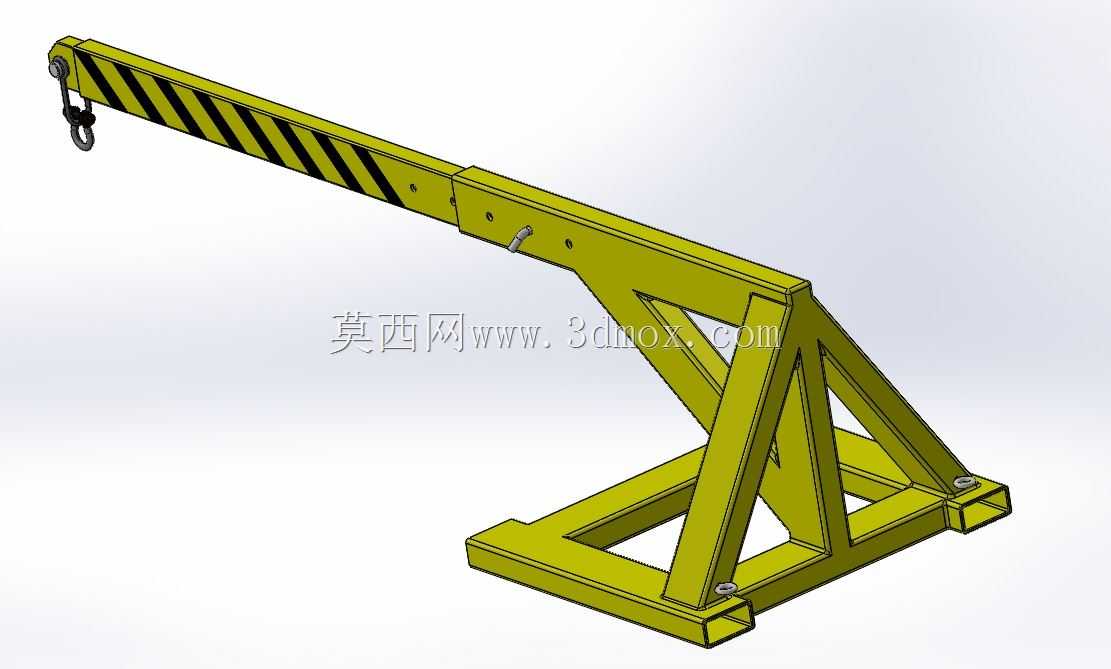

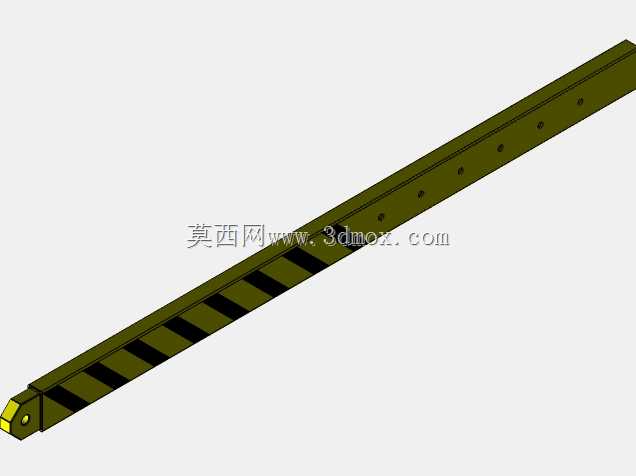

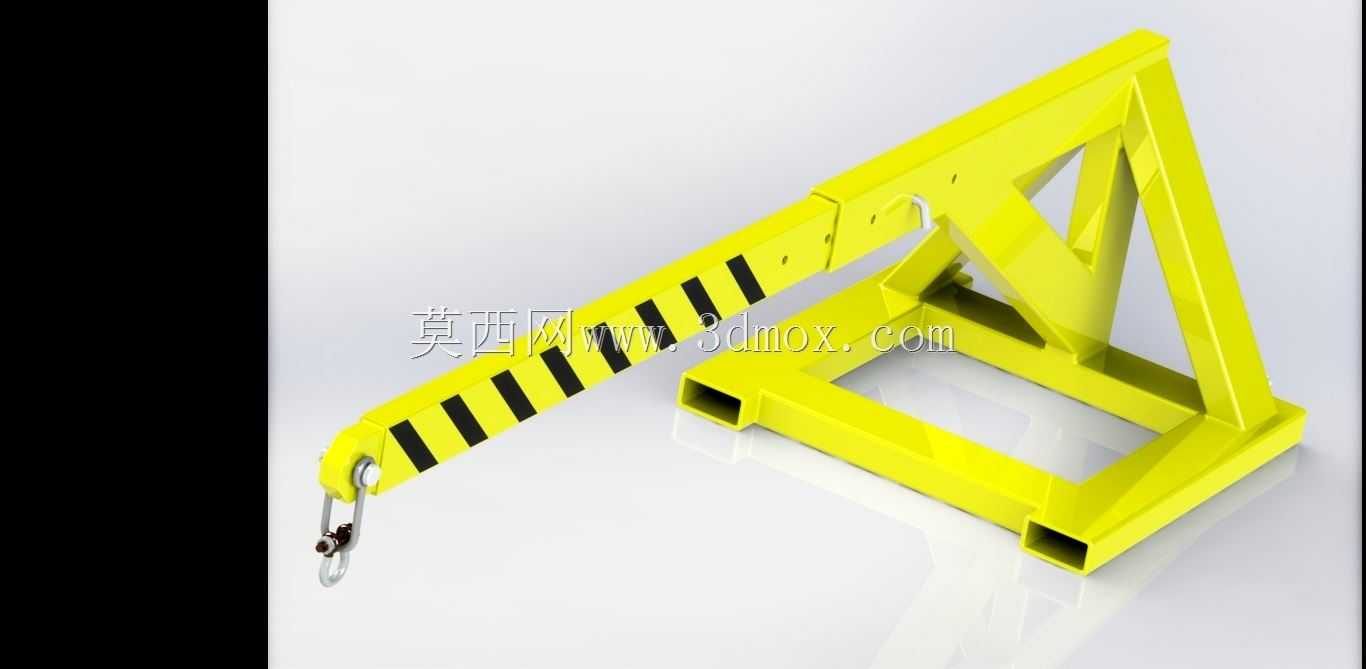

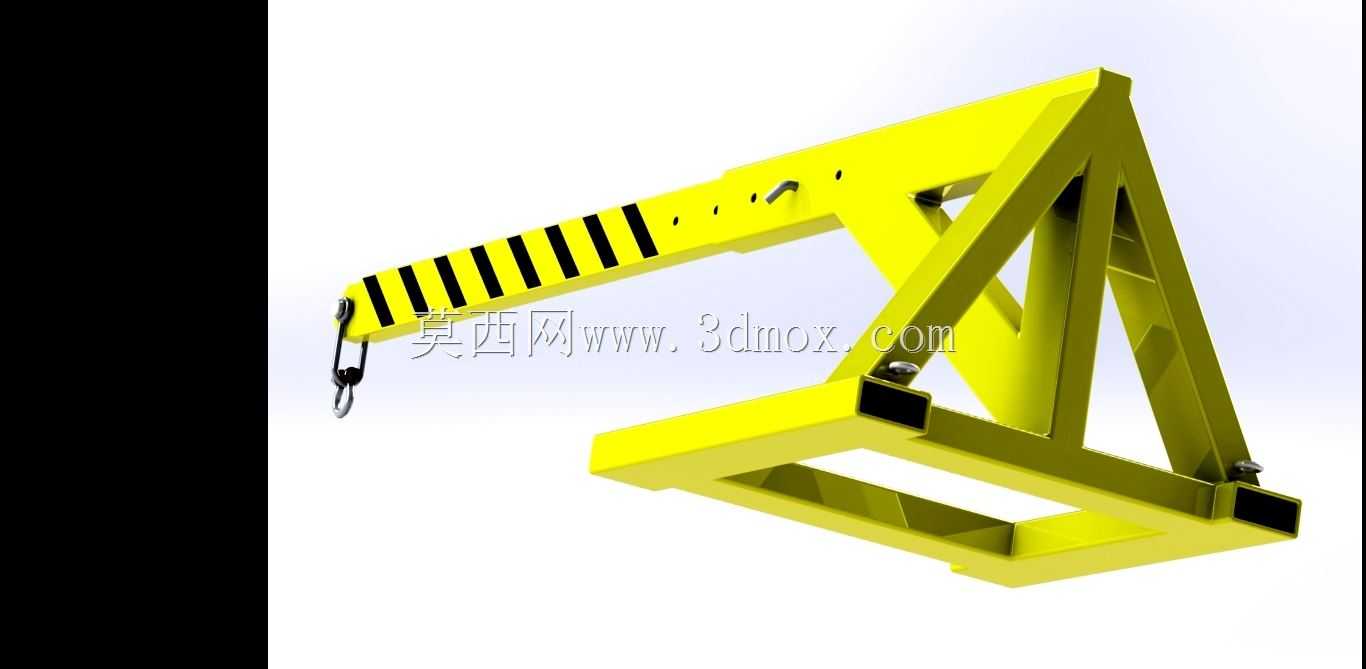

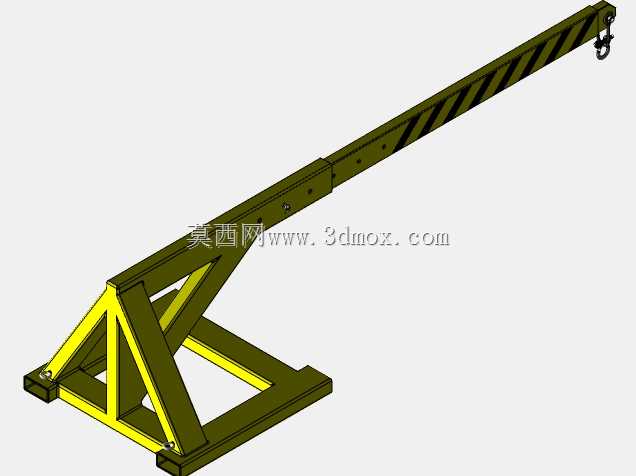

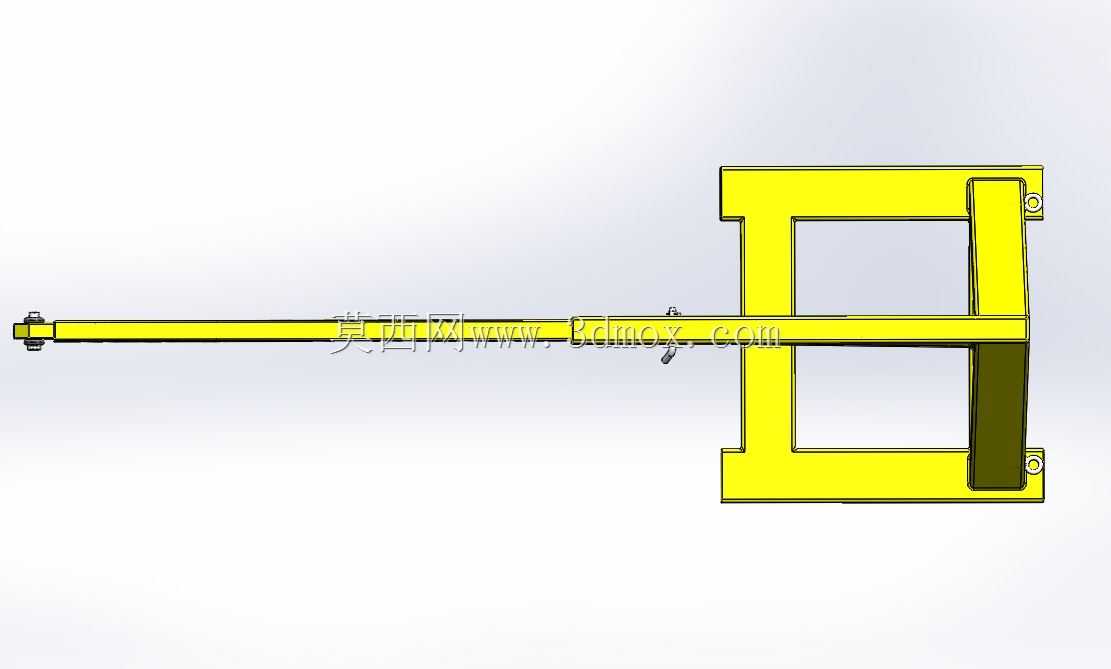

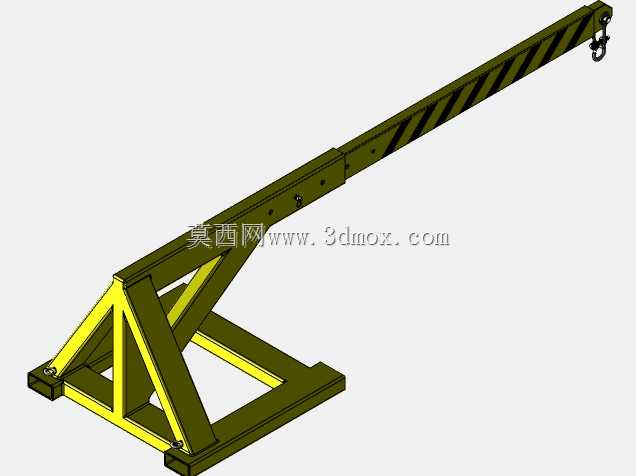

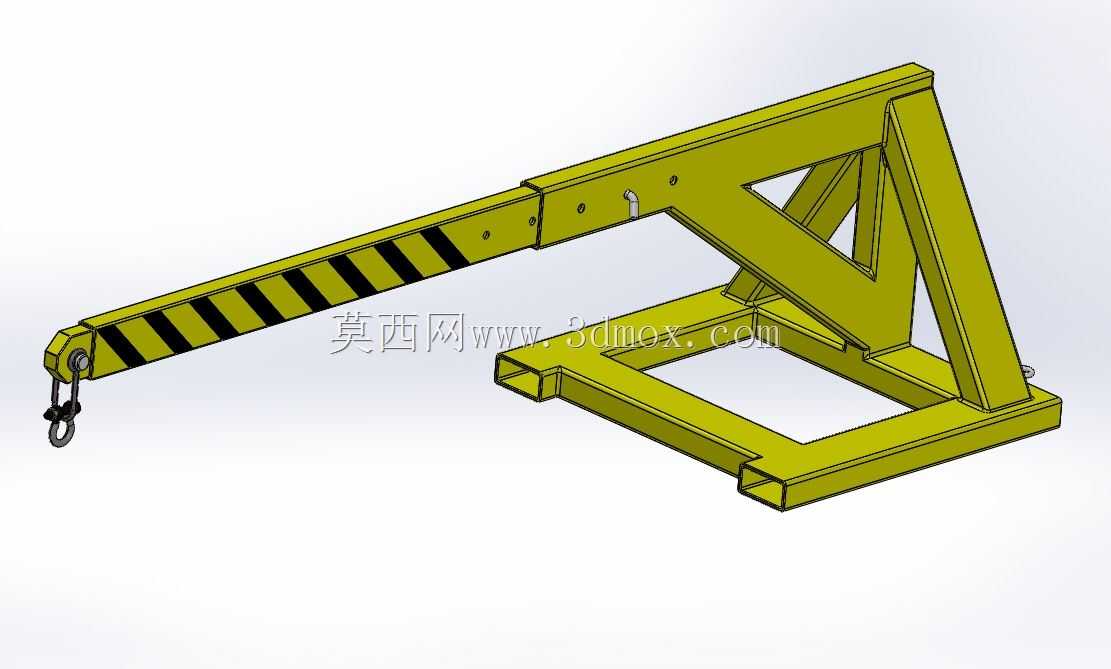

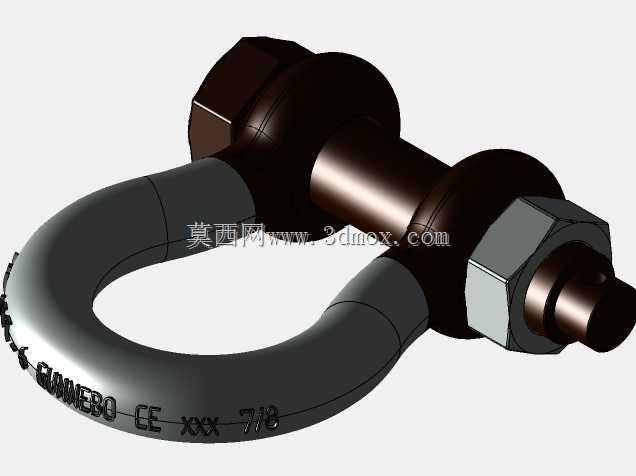

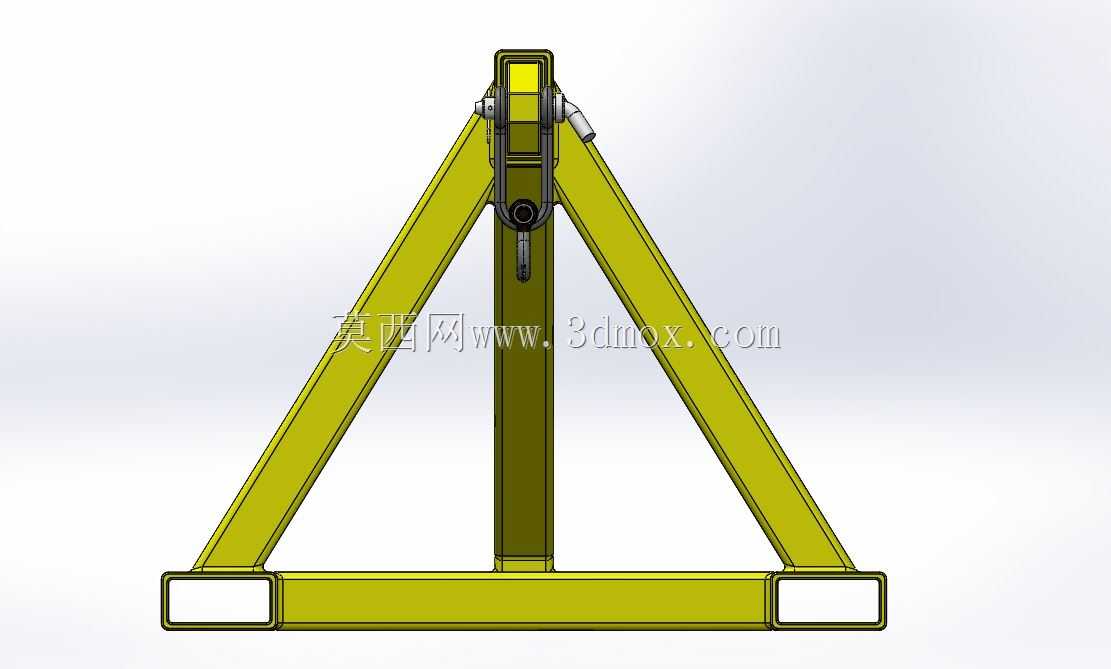

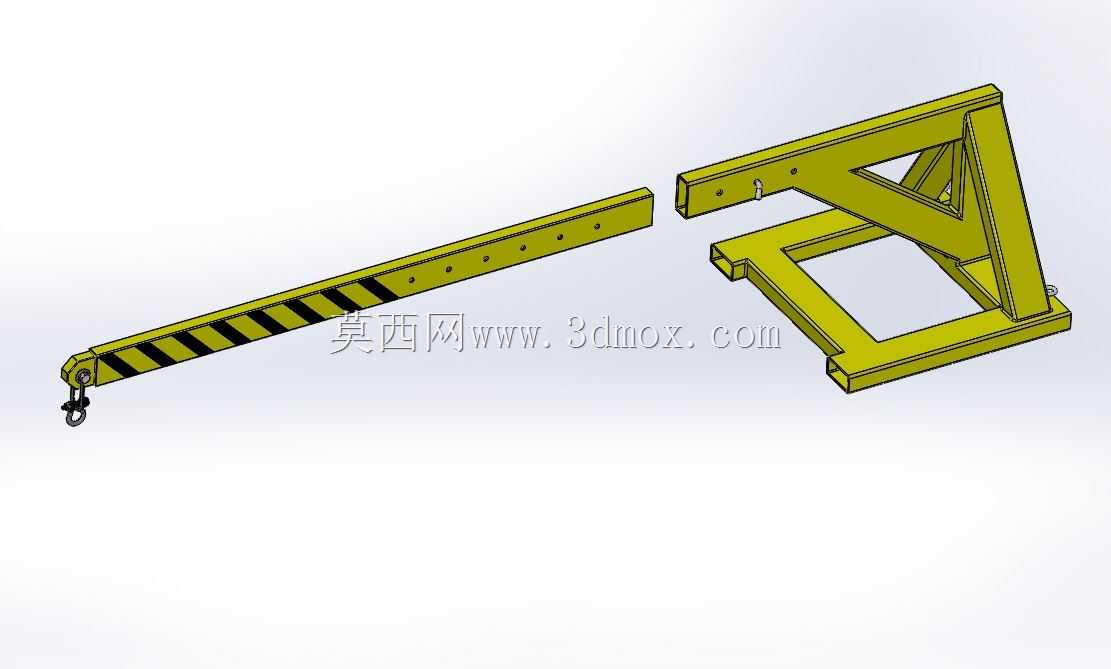

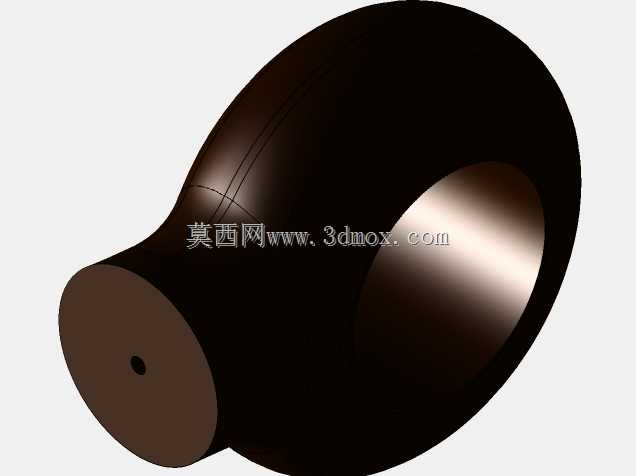

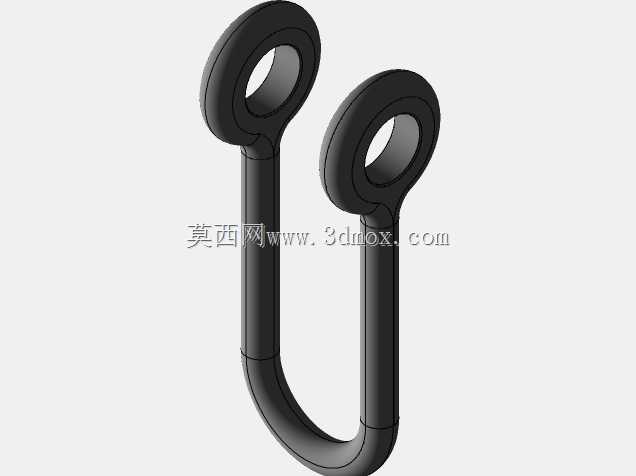

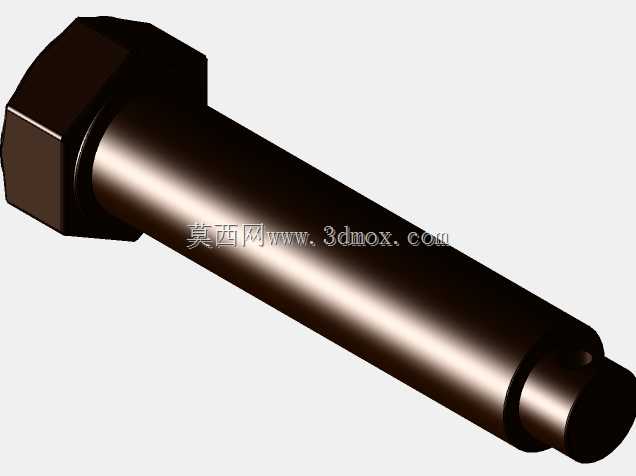

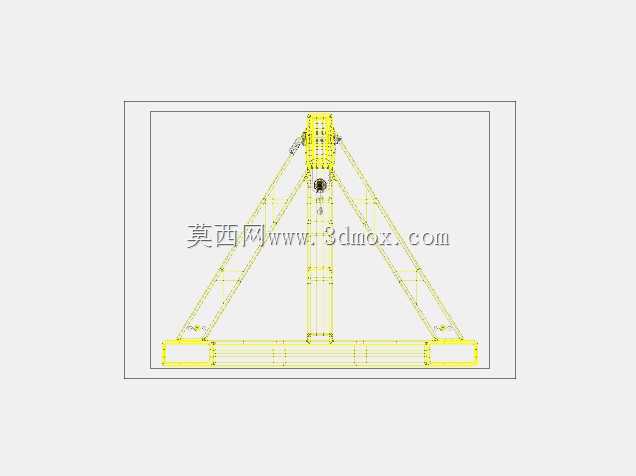

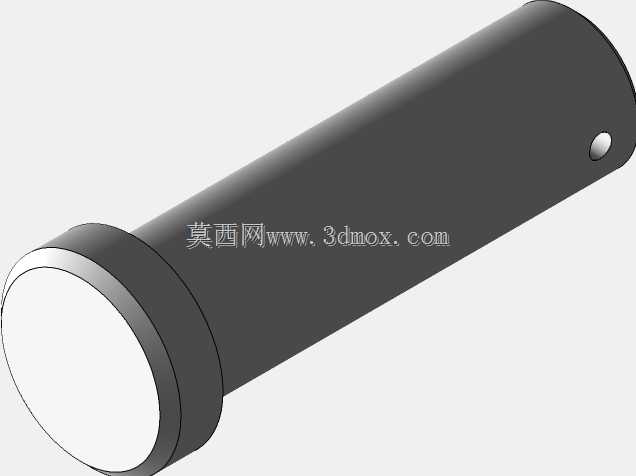

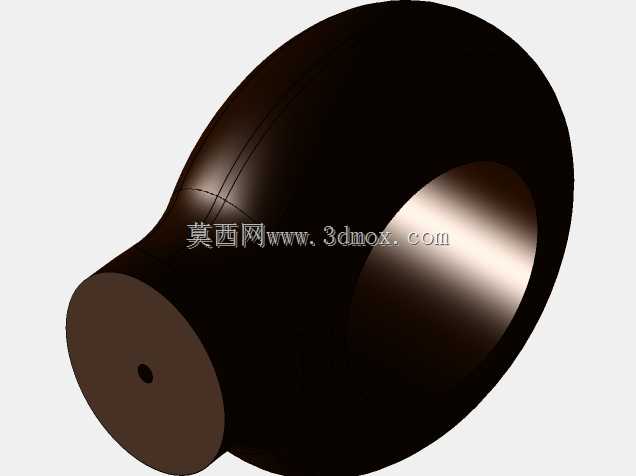

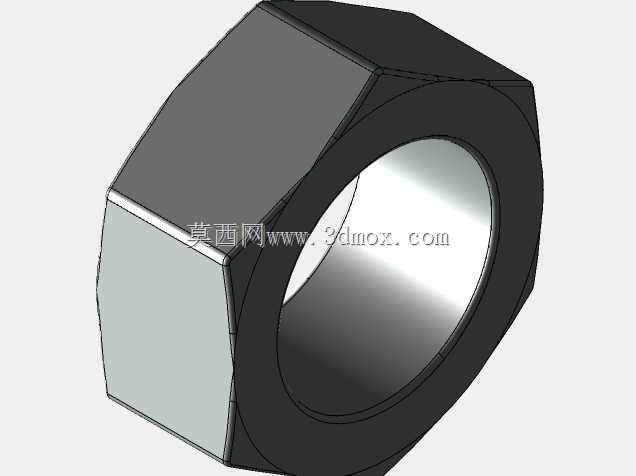

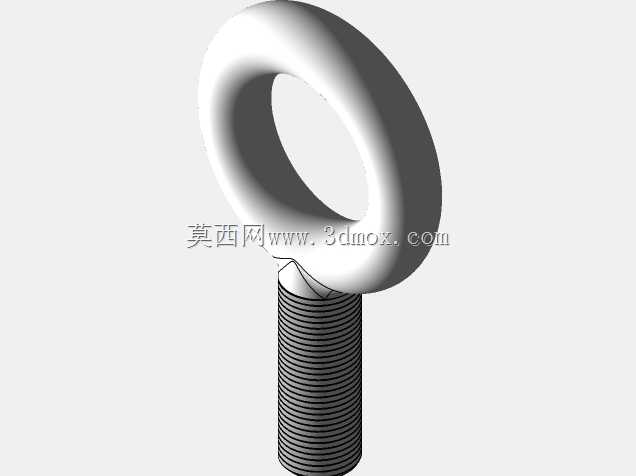

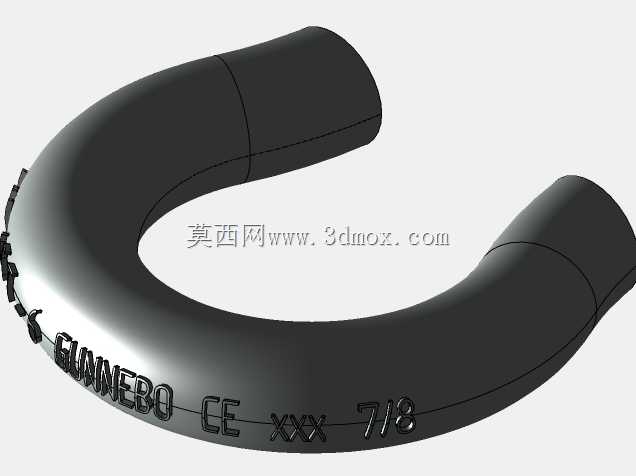

该吊臂是适配标准叉车的快装式起重作业属具，主要应用在厂区车间内部重型工件转运、仓储区域重型货位调整、设备安装现场小型构件吊装、物流场站零散重型货物装卸等场景，解决常规叉车仅能完成托盘货物叉取搬运、无法应对无托盘重型散件垂直起吊与短距离精准就位的作业痛点，无需额外配置独立起重设备，就能让常规叉车拓展出小型移动式起重机的作业能力，大幅提升厂区内零散吊装作业的灵活性，降低多设备配置带来的场地占用与成本投入。在实际用途层面，该吊臂可直接挂载在叉车的货叉架上，配合前端的吊钩组件完成不同规格重型工件的起吊、移位、精准落位作业，适配机械加工车间的模具转运、仓储环节重型设备配件的上下架、厂区维修场景下的零部件拆装吊装等多种作业需求，作业时可根据吊装点位的距离需求调整臂架伸出长度，也可根据吊装高度需求调整臂架仰角，适配不同作业半径与起升高度的工况要求。功能特性上，该吊臂采用焊接成型的三角支撑主体结构，主体框架采用矩形管材拼焊而成，三角支撑结构可将臂架承载的载荷均匀传导至叉车货叉架与车身配重区域，避免局部应力集中引发结构变形；臂架表面设置有等距的调节孔位，可配合锁止销完成臂架伸出长度的多档位调节，臂架侧面贴有黑黄警示条，可在作业时清晰标识臂架伸展范围，提醒周边作业人员避让；臂架末端配置有标准卸扣与吊钩组件，可直接连接吊装带、卸扣等常规吊索具，无需额外适配转接件；臂架与叉车连接的底座采用套入式结构，可直接将叉车货叉插入底座的方形套管内，配合锁止机构即可完成快速固定，安装拆卸无需额外工具，单人即可在数分钟内完成属具切换。设计思路上，该结构优先考虑承载稳定性与安装便捷性，主体支撑结构采用三角形桁架形式，在保证整体结构刚度的前提下尽可能降低自重，避免过多占用叉车的额定承载余量；臂架的调节孔位按照常用作业半径做等距排布，覆盖厂区内绝大多数近距离吊装的作业距离需求，仰角调节范围可满足从低位水平拖拽到高位起吊就位的不同角度需求，最大承载能力适配三吨级标准叉车的额定载荷余量，避免超载作业带来的安全风险。外形尺寸与安装边界层面，该吊臂收拢状态下的整体长度适配常规三吨叉车的前部安装空间，不会遮挡叉车驾驶员的前方作业视野，底座的方形套管尺寸完全匹配标准叉车货叉的截面尺寸与间距，安装后臂架的最低高度与最高仰角位置均不会与叉车的门架结构、起升油缸发生运动干涉，臂架完全伸出后的作业半径覆盖叉车前方1.8米至4米的作业范围，仰角调整范围覆盖0度至38度区间，可满足不同高度的吊装就位需求，整体结构的焊接节点均做了应力释放处理，长期重载作业下不会出现焊缝开裂、结构变形等问题。
