多腔式夹持器注塑成型模具结构设计

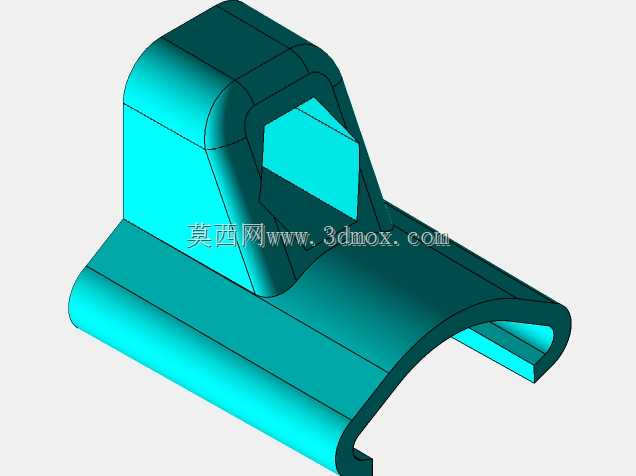

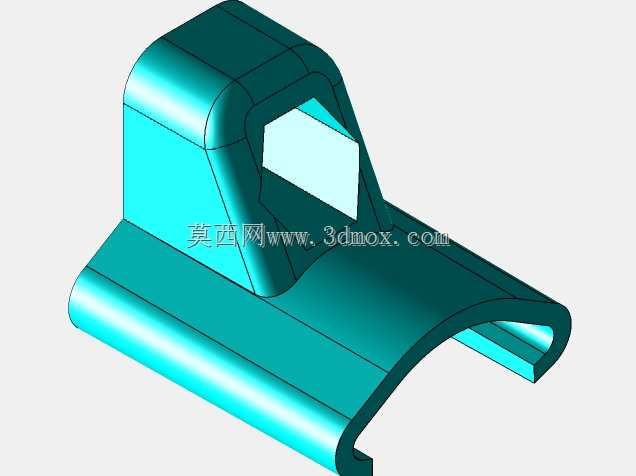

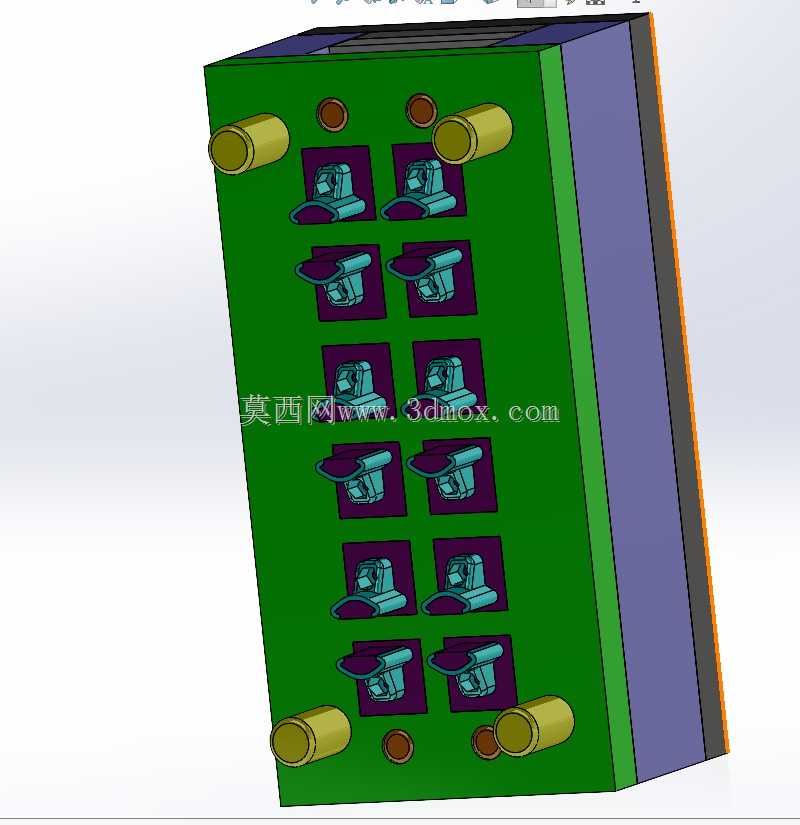

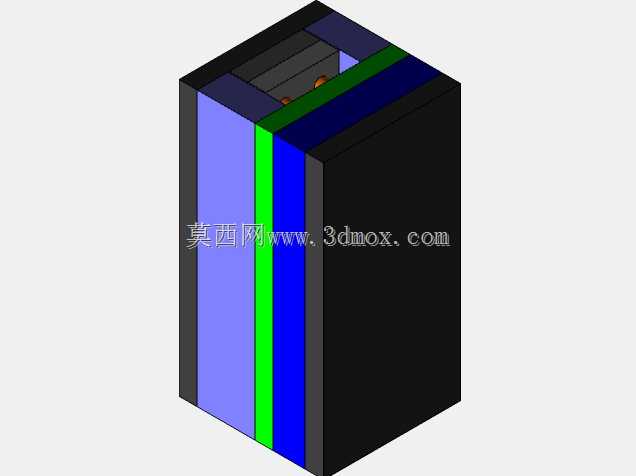

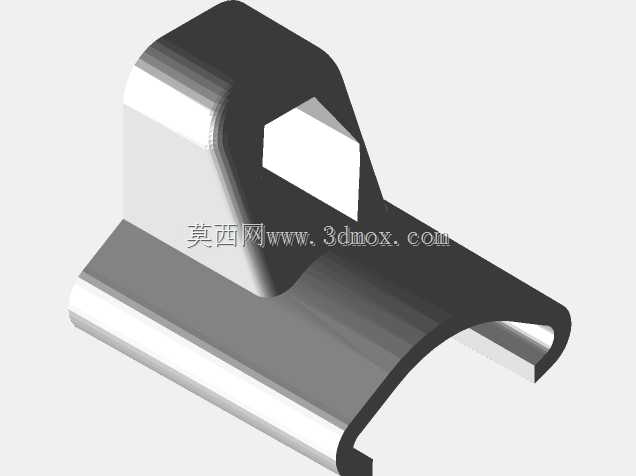

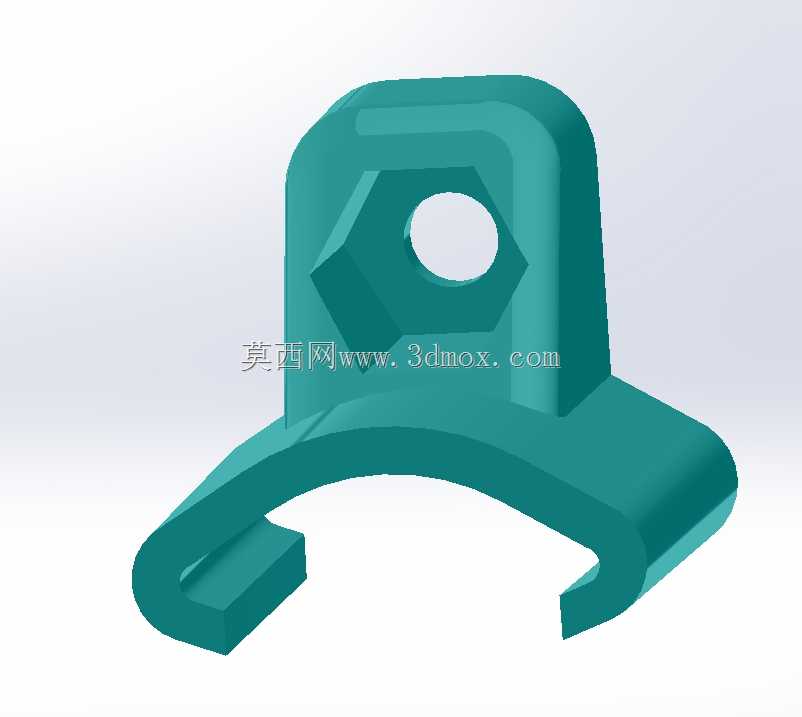

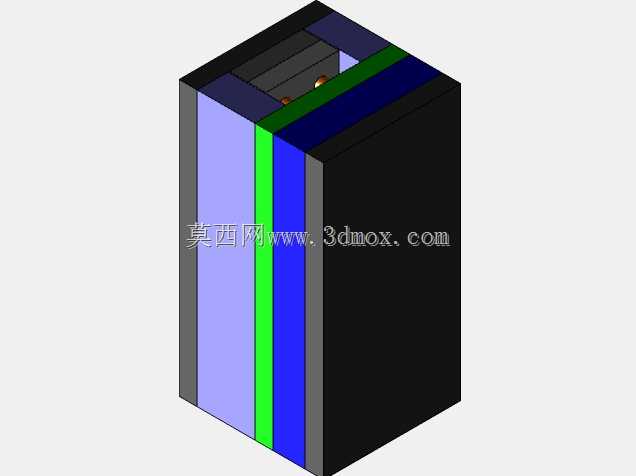

这款多腔式夹持器成型模具，主要面向小型塑料夹持零件的批量注塑生产场景，适配日用五金、小型工装配件、电子元器件固定夹等领域的零件量产需求，能够在单模次内完成十二件夹持器坯件的同步成型，大幅提升同规格小型塑料夹持件的生产效率，降低单件生产的能耗与人工分摊成本。模具整体采用长方体模架结构，模架四周布置的导向定位部件，能够在合模过程中实现动模与定模的精准对位，避免合模错位导致的型腔偏移、飞边过厚等成型缺陷，保证每一模次产出的零件尺寸一致性。模具的型腔区域采用阵列式排布设计，十二组型腔分六列两排均匀布置在模仁区域，每一组型腔都对应夹持器的完整成型轮廓，精准复刻夹持器的夹持卡口、定位凸台、连接基座等细部结构，确保成型后的零件无需大量后处理即可满足装配尺寸要求。进胶点位经过流道平衡计算，布置在每组型腔的侧方位置，能够让熔融塑料在充模过程中均匀填充每一处型腔角落，避免出现缺胶、气泡、熔接痕明显等成型问题，同时也能减少流道凝料的产生，提升原料利用率。模具侧面布置的冷却水路接口，对应模仁内部的循环冷却通道，能够在注塑保压完成后快速带走模腔内的热量，缩短塑料件的冷却定型时间，加快整体生产节拍。模具的安装边界适配常规卧式注塑机的装模尺寸，上下模的固定位置预留了标准的装模锁孔，能够直接匹配多数通用规格注塑机的装模参数，无需额外改装模架即可上机生产。在设计过程中，针对夹持器零件带有倒扣的夹持部位，模具内置了对应的侧向抽芯结构，开模时会先完成侧向抽芯动作再顶出成品，避免硬顶导致的零件变形、断裂问题，顶出点位均匀分布在每个成型零件的周边，保证顶出过程中零件受力均匀，不会出现顶白、顶穿等外观缺陷。整套模具的结构紧凑，模架各部件的连接牢固可靠，能够承受长期反复开合模的交变载荷，适配大批量连续生产的工况要求，生产出的夹持器零件尺寸稳定，夹持力度符合设计要求，可直接用于下游产品的装配环节。
