键盘电池架多型腔注塑模具结构设计

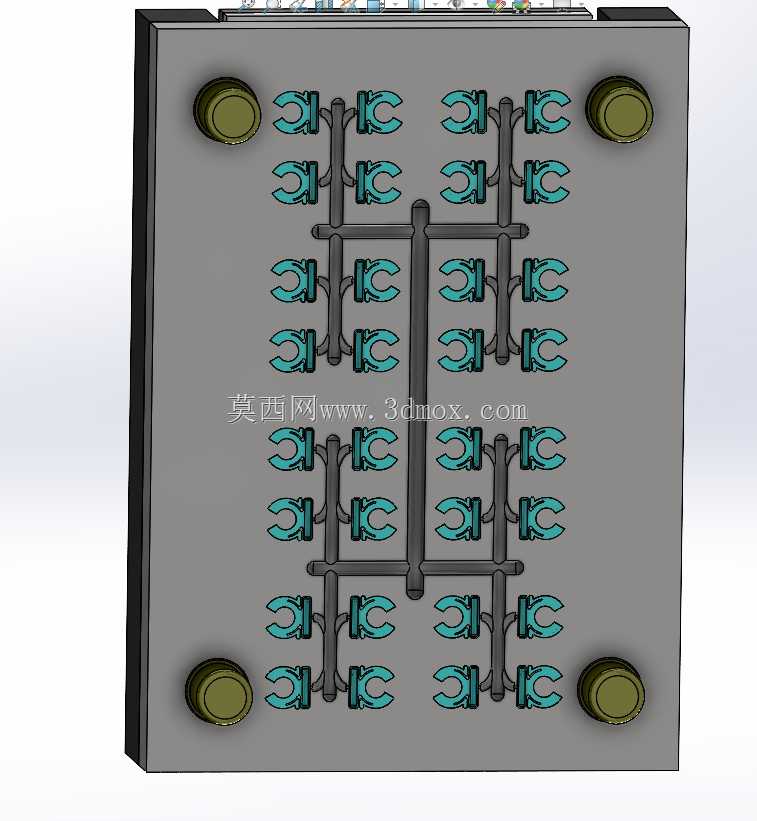

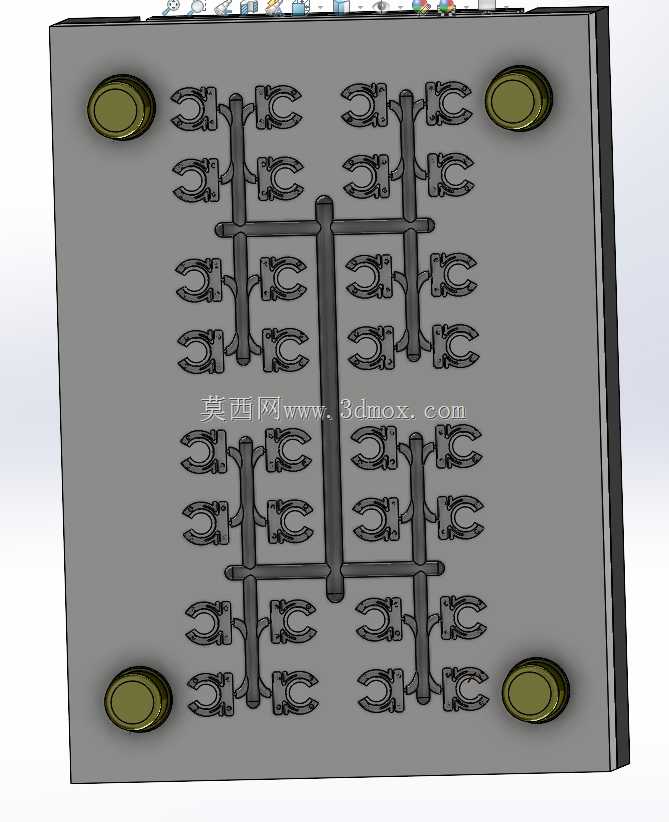

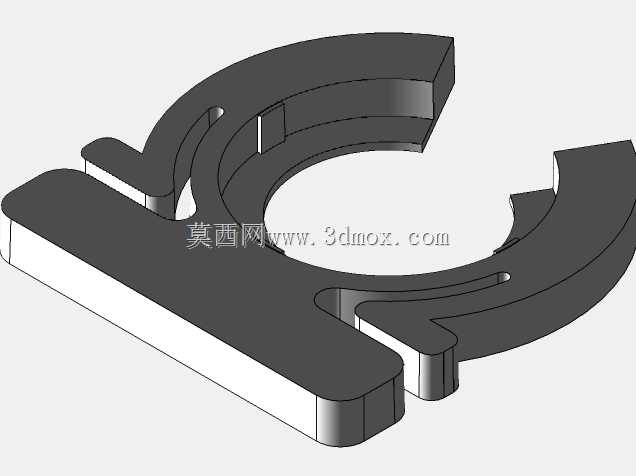

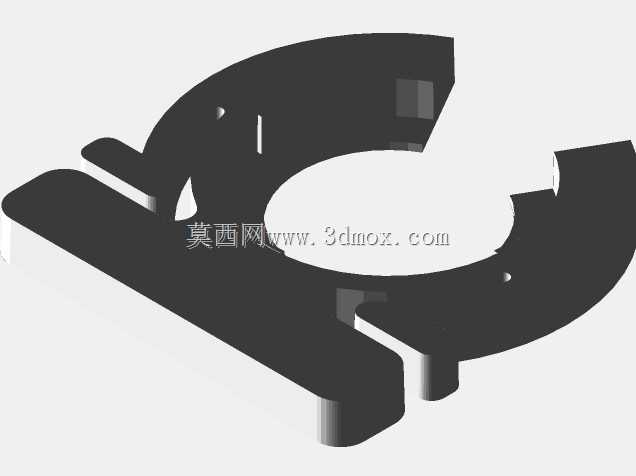

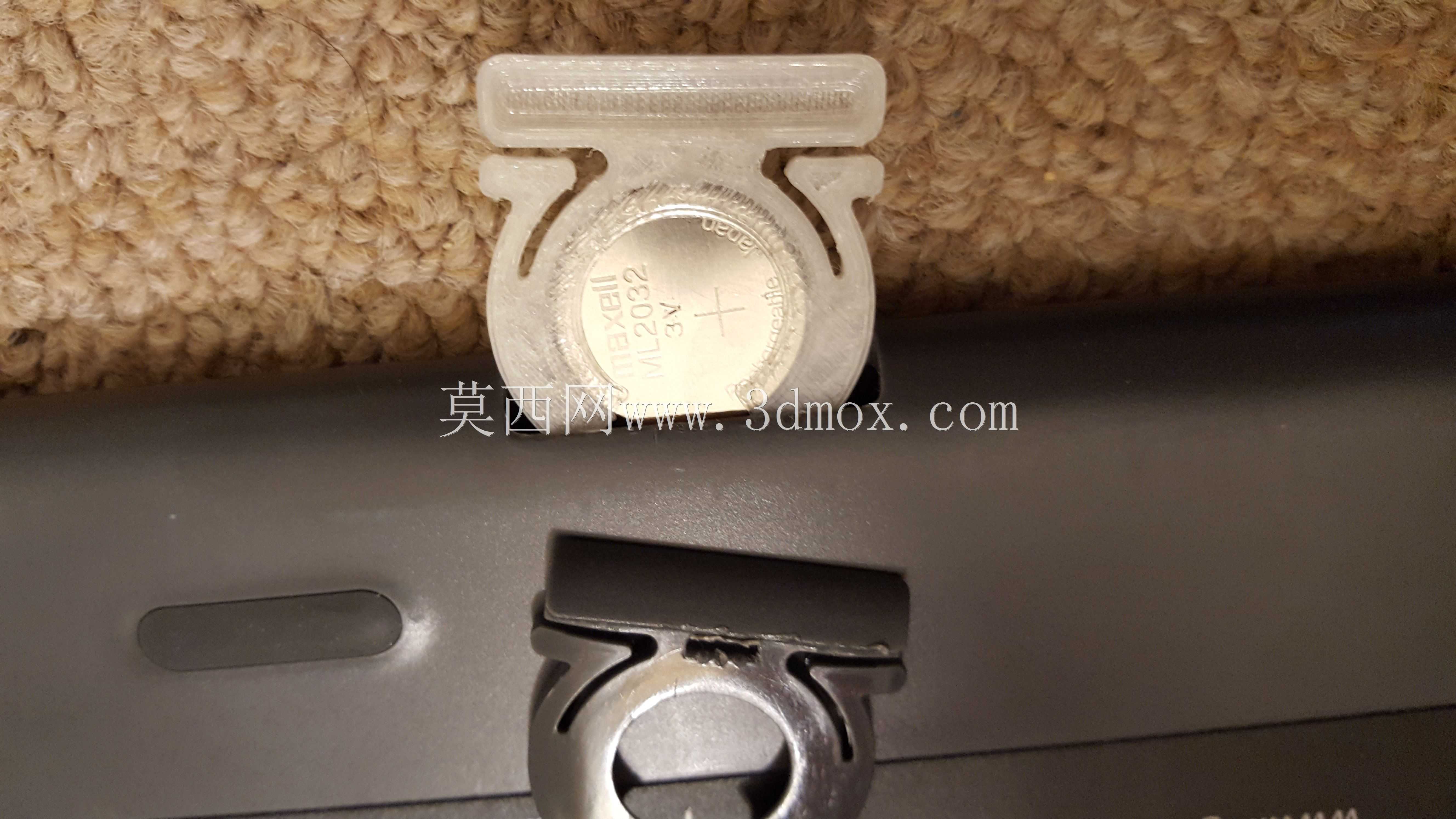

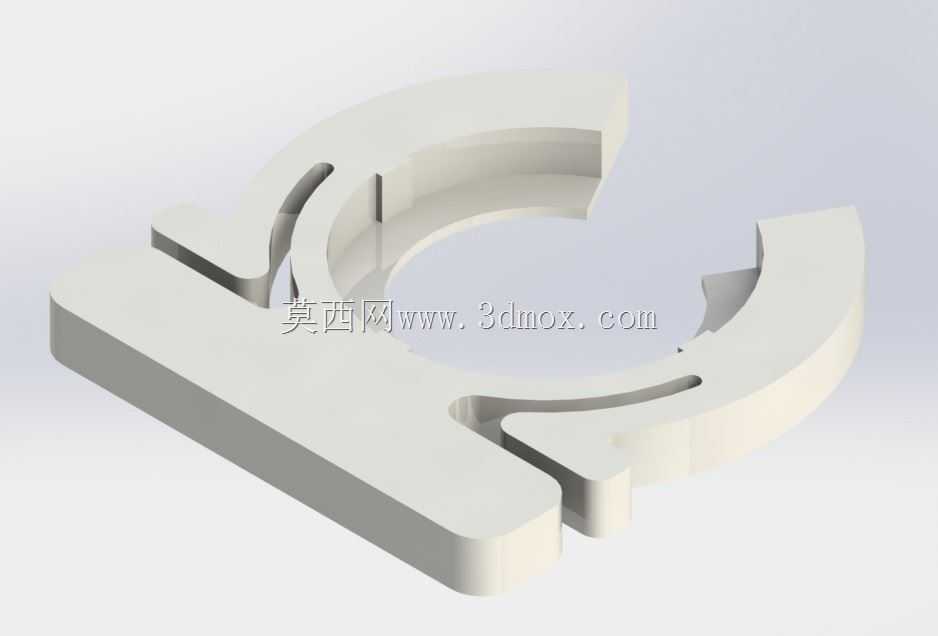

这套模具是针对键盘内置电池架零件开发的注塑成型工装，主要应用于消费电子外设配件的批量生产场景，服务于有线及无线键盘的内置供电舱组件制造环节，能够稳定完成薄壁卡扣类塑胶零件的高效成型，满足键盘组装线对电池架零件的尺寸精度、装配卡扣一致性的量产要求。在实际生产场景中，这套模具适配常规卧式注塑机安装使用，模架采用标准龙记模架规格，整体外形方正，四个角部设置的导柱导套结构能够保证合模过程中的精准对位，避免型腔错位导致的零件飞边、卡扣变形等不良问题，模架周圈的锁模槽能够匹配注塑机的锁模机构，保证生产过程中模架受力均匀，不会出现涨模问题。模具采用1出32的多型腔排布设计，型腔围绕中心主流道呈对称式四列排布，这种排布方式能够最大程度利用模架的成型面积，平衡每一个型腔的进胶压力，保证所有型腔填充速度一致，避免出现部分型腔缺胶、部分型腔过保压的问题，大幅提升单模次的生产效率，降低单个零件的成型成本。进胶系统采用冷流道分支结构，主流道从模架中心位置进胶，通过多级分流道将熔融塑胶均匀输送到每一个型腔，分流道采用圆形截面设计，能够减少塑胶输送过程中的压力损失与温度流失，保证塑胶填充过程中的流动性，进胶点选择在电池架零件的非外观面位置，避免进胶痕迹残留在零件外观面影响后续组装的外观品质。成型零件部分针对电池架的卡扣结构做了专门的脱模设计，电池架两侧的弹性卡扣是零件的核心装配结构，设计中对卡扣位置的脱模斜度做了优化，既保证卡扣成型后的尺寸精度能够满足与键盘壳体、电池仓的卡接装配要求，又能避免脱模过程中出现卡扣拉伤、断裂的问题。冷却系统围绕型腔区域做了环绕式水路布置，能够在成型后快速带走型腔内的热量，缩短零件的冷却定型时间，进一步压缩成型周期，同时保证所有型腔冷却速率一致，减少零件冷却不均导致的翘曲变形问题，确保成型后的电池架平面度达标，能够顺利装入键盘的电池仓位置，不会出现装配卡滞、间隙过大的问题。整套模具的结构设计充分考虑了量产过程中的维护便利性，型腔、型芯部分采用镶拼式结构，当单个型腔出现磨损、损坏时，可以单独更换对应镶件，不需要更换整套模仁，降低后期的模具维护成本，适配消费电子配件快速迭代、批量稳定生产的实际需求。
