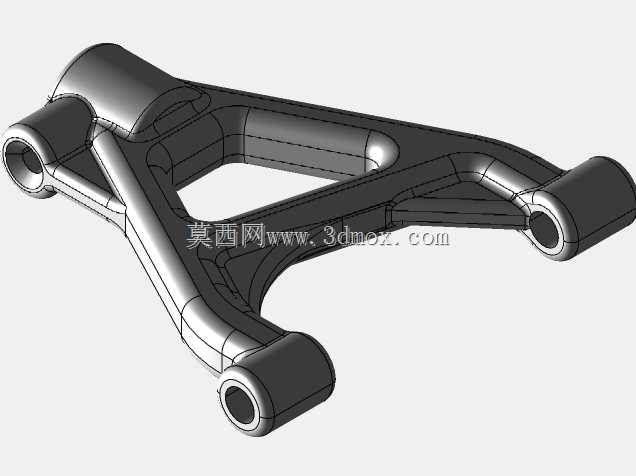

汽车前轮悬架前下臂叉杆结构设计

该零件属于汽车底盘悬架系统的核心承载构件，主要应用于乘用车辆前轮悬挂总成中，承担着连接转向节与副车架的关键作用，是传递车轮与车身之间多向载荷、缓冲路面冲击、保障车轮定位参数稳定的重要部件。在车辆实际行驶过程中，该叉杆需要承受纵向、横向以及垂直方向的复合载荷，既要传递驱动、制动过程中的纵向力，也要承担转向、过弯时的横向载荷，同时还要过滤路面颠簸带来的振动冲击，直接影响车辆的操控稳定性、行驶平顺性以及轮胎的接地性能。从功能特性来看，该叉杆采用A字形三角臂结构设计，三个连接端点分别对应副车架铰接点与转向节连接点，这种结构天然具备良好的几何稳定性，能够在车轮跳动过程中精准约束其运动轨迹，保证主销后倾、车轮外倾等定位参数始终处于设计范围内，避免出现轮胎异常磨损、转向跑偏等问题。设计过程中，首先基于整车悬架的硬点坐标确定三个安装端点的空间位置，结合轮距、轴距以及悬架跳动行程参数，反复校核叉杆在极限压缩、极限拉伸以及最大转向角度下的运动包络，确保其与周边的减震器、转向拉杆、刹车管路等部件不存在运动干涉。结构上采用变截面的中空加强构型，在主要受力路径上布置加强筋结构，在保证整体结构强度、抗疲劳性能满足整车耐久要求的前提下，尽可能降低零件自身重量，实现轻量化设计目标，减少簧下质量，提升悬架的响应速度。外形尺寸方面，该叉杆整体横向跨度适配对应车型的前轮轮距设计，两个后铰接点的间距匹配副车架的安装接口尺寸，前端球头安装位的高度与角度完全适配转向节的连接接口，安装边界上预留了足够的衬套压装空间与螺栓紧固操作空间，三个连接点的衬套轴线角度经过精准调校，能够在车辆行驶过程中提供合适的纵向柔顺性与横向刚度，兼顾行驶舒适性与操控精准性，同时叉杆的主体结构避开了轮胎跳动的最大包络范围，在极限工况下也不会与轮胎、轮拱发生磕碰。
