四旋翼无人机机架模态仿真分析结构

该结构为四旋翼无人机的核心承载机架，是民用消费级及工业级小型无人机的核心基体部件，主要应用于航拍测绘、农林植保巡检、低空环境监测、短途轻载物流配送等低空作业场景，作为整台无人机的安装承载基体，承担着连接动力系统、飞控模块、电池组件、任务载荷的核心作用，所有机载部件都需要依托机架完成定位安装，其结构动态特性直接决定无人机飞行过程中的稳定性与抗振性能。

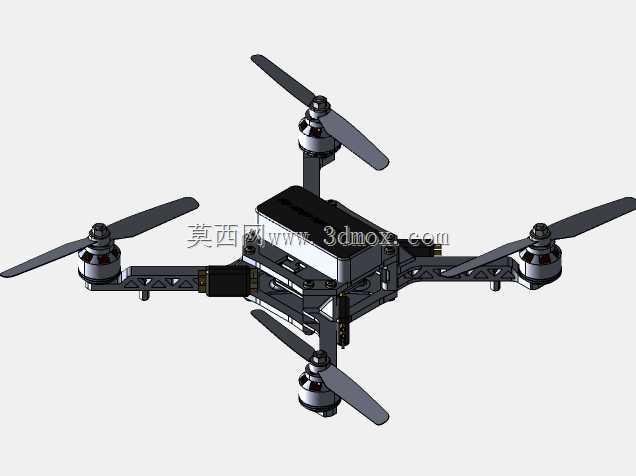

从功能特性来看，该机架采用四轴对称式布局设计，四条机臂从中心主体结构向外等角度延伸，这种对称结构能够保证四个旋翼安装位置的形位精度，让动力输出的力矩分布均匀，抵消飞行过程中旋翼转动产生的偏航力矩，降低飞控系统的姿态修正负担。中心主体区域设置有多处镂空与安装定位槽，用于放置飞控主板、电池仓、电调模块，镂空设计在保证结构强度的前提下尽可能降低机身自重，提升无人机的有效载荷占比与续航表现。机臂末端预留有动力电机的安装位，能够保证电机安装面的平面度，避免电机安装倾斜导致的动力损耗与异常振动。

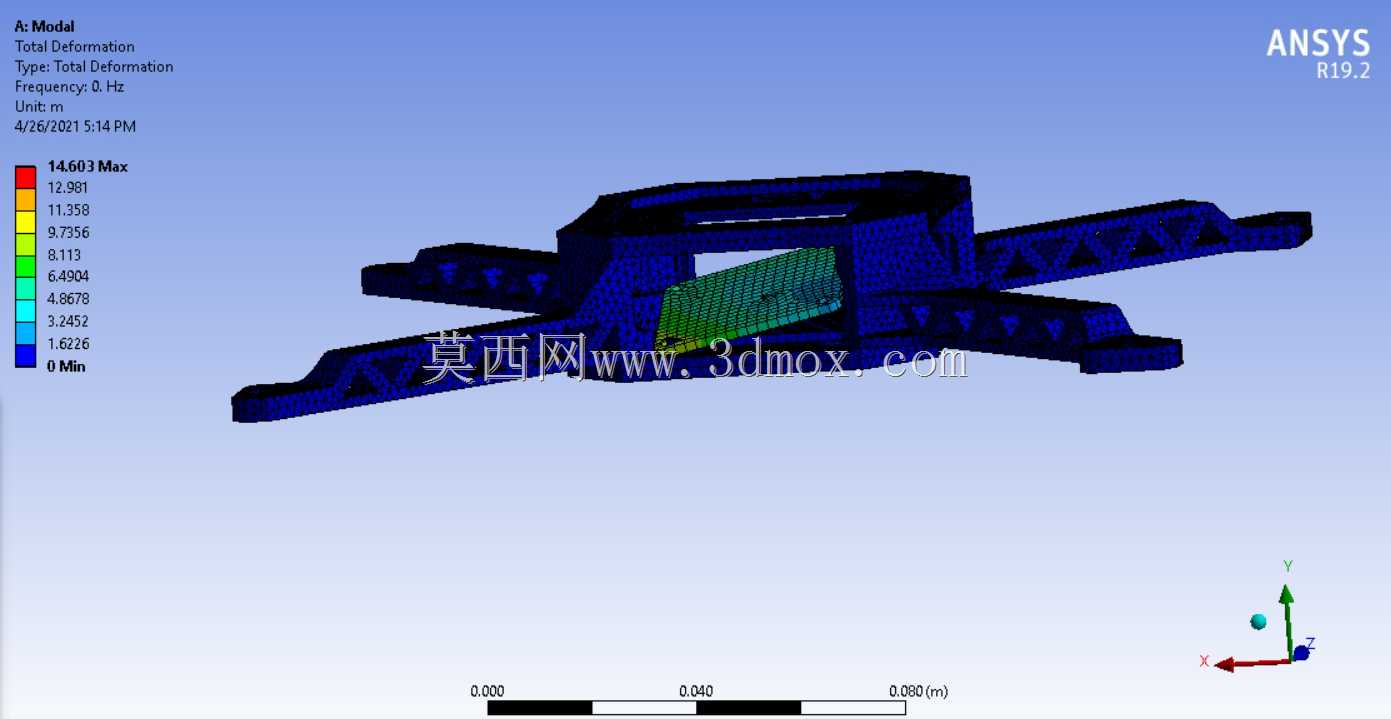

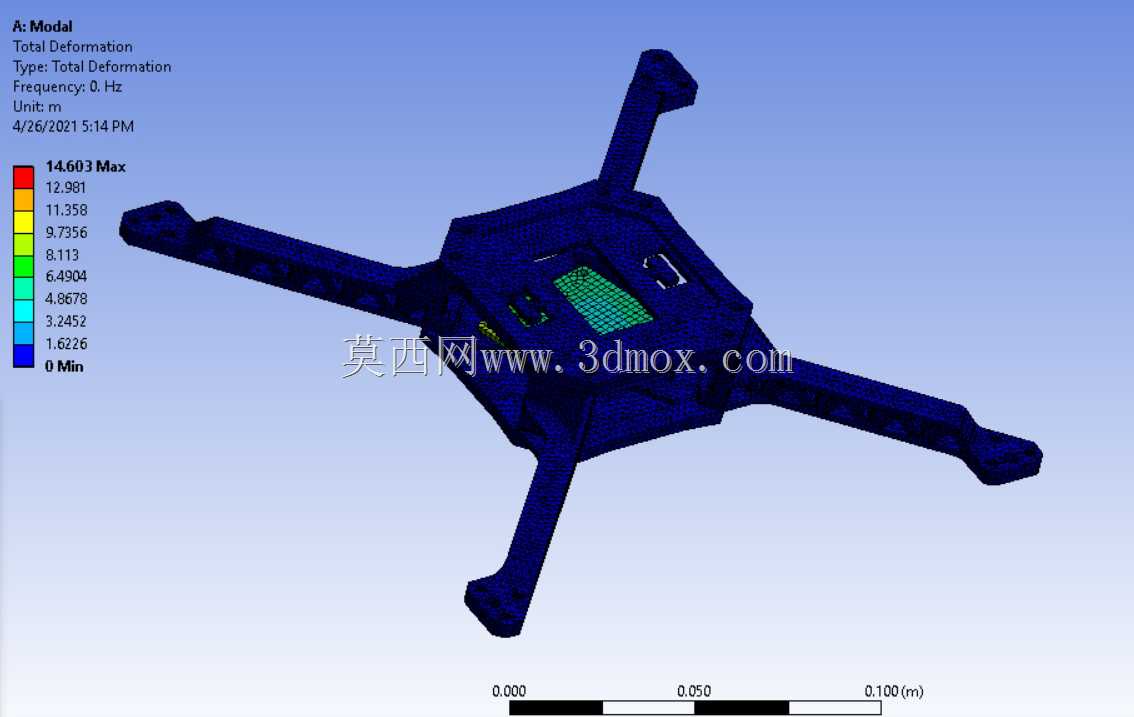

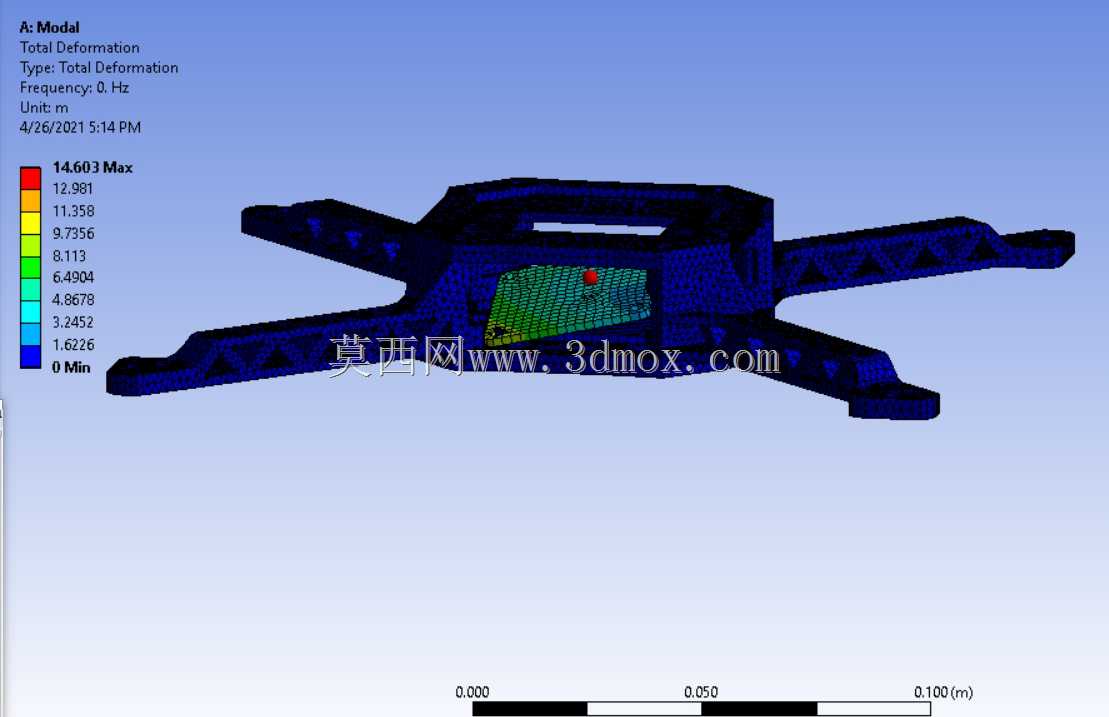

设计过程中重点围绕结构动态特性开展优化，通过模态仿真获取机架在自由状态下的固有频率与各阶振型的总形变分布，识别结构刚度薄弱区域，从仿真结果可以看出，机臂末端为形变相对集中的区域，设计时针对性调整了机臂的截面厚度与加强筋布局，让机架的固有频率避开旋翼转动的常用工作频率区间，避免飞行过程中发生共振现象，防止共振导致的机载传感器精度下降、结构疲劳损坏、飞行姿态失稳等问题。

从安装边界来看，机架整体尺寸适配轴距300-400mm级别的小型四旋翼无人机，中心主体区域的安装孔位按照通用飞控、标准规格锂电池的安装尺寸设计，具备良好的配件兼容性；机臂长度经过匹配计算，能够适配10-12寸螺旋桨的安装使用，保证相邻螺旋桨转动时不会发生干涉，同时预留足够的检修空间，方便日常运维过程中更换损坏的机臂或动力部件。机架的结构刚度分布经过仿真优化，在保证轻量化的前提下具备足够的抗冲击能力，能够承受正常起降过程中的冲击载荷，以及低空飞行时的气流扰动载荷，保障无人机飞行过程的结构可靠性。
