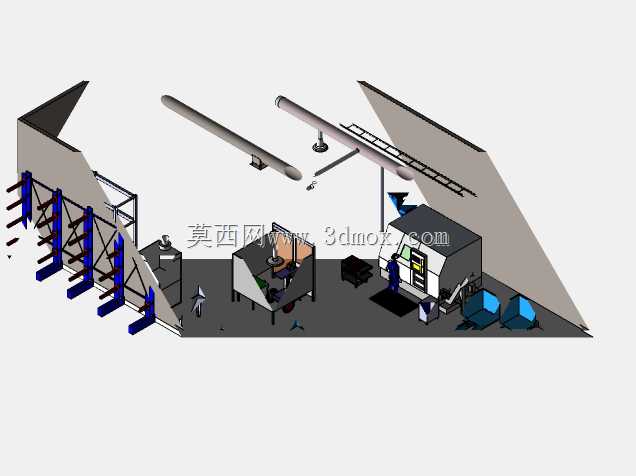

小型机加工车间整体布局三维设计

该三维设计完整还原了小型机加工生产车间的全场景布局，适配个体加工户、小微制造企业的生产作业需求，可直接用于小型生产场地的规划参考、作业流程推演以及新员工入职的场地认知教学。从实际应用场景来看，这类小型车间多承接小批量定制五金零件、设备维修配件的加工订单，不需要大规模流水线排布，更侧重空间利用率与作业动线的合理性，设计时充分考虑了单人或2-3人小团队作业的操作便利性，避免不同工序间的动线交叉干扰。

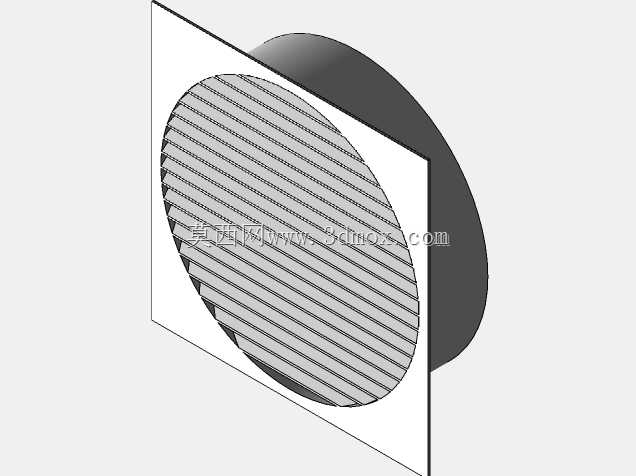

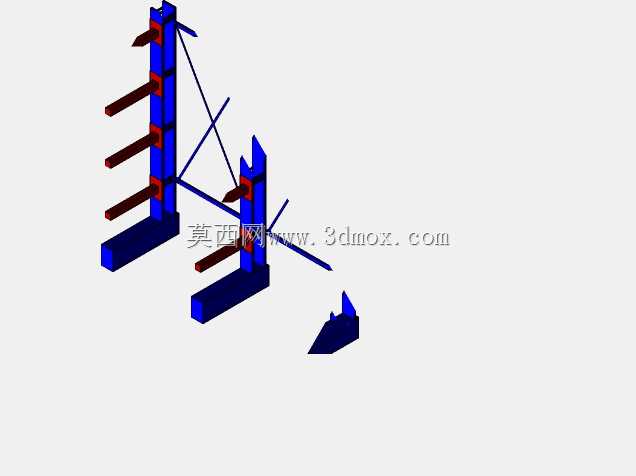

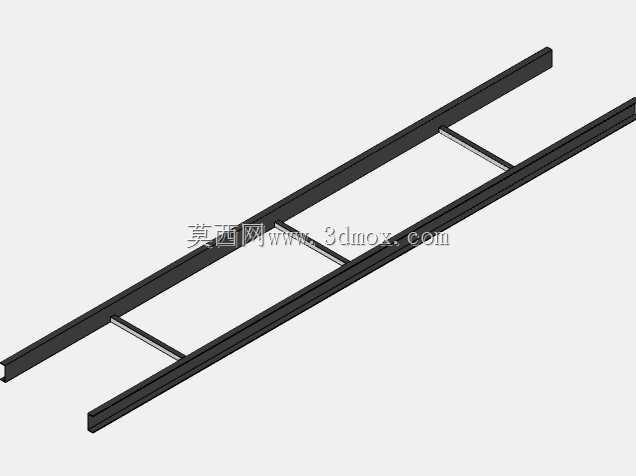

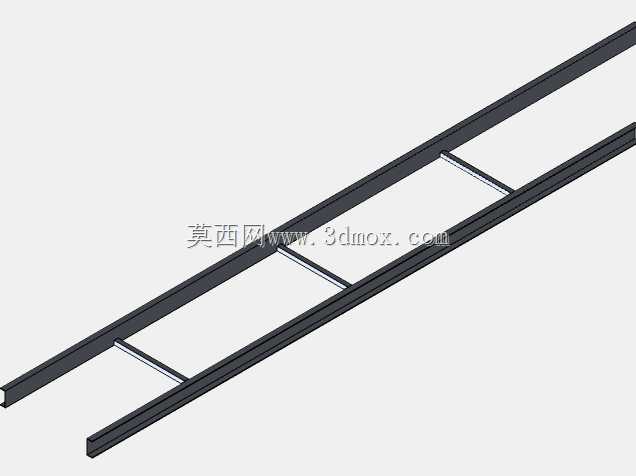

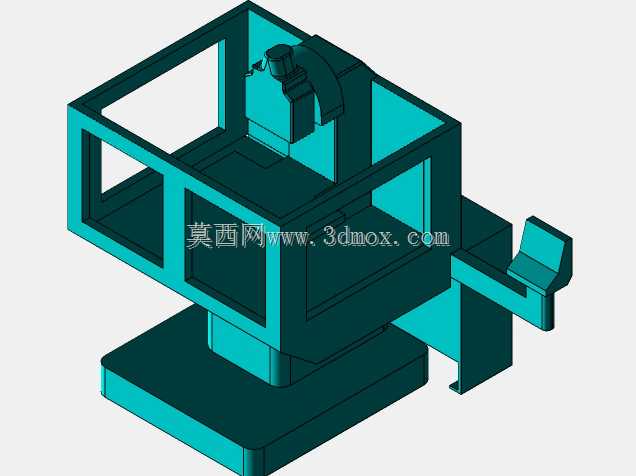

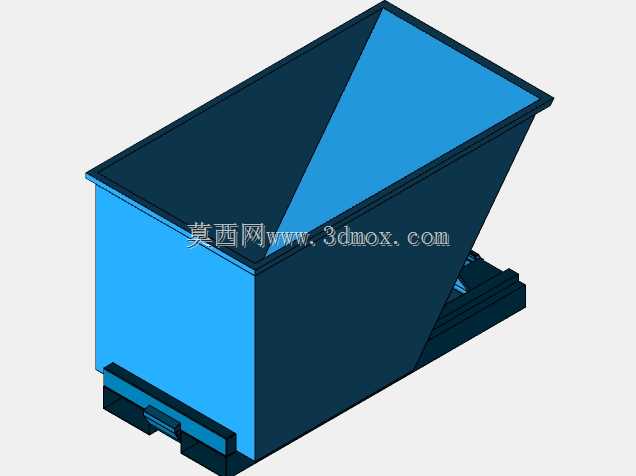

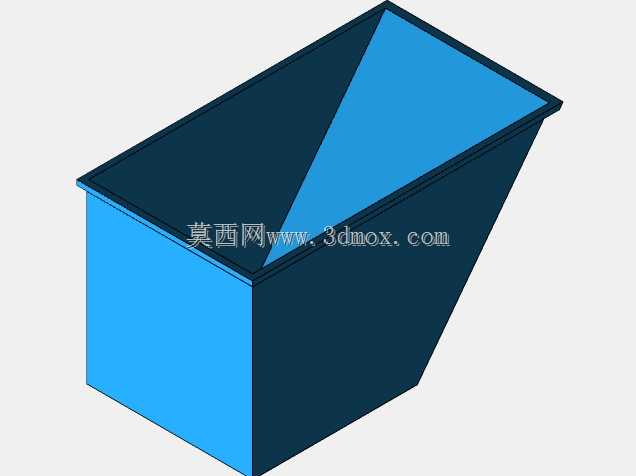

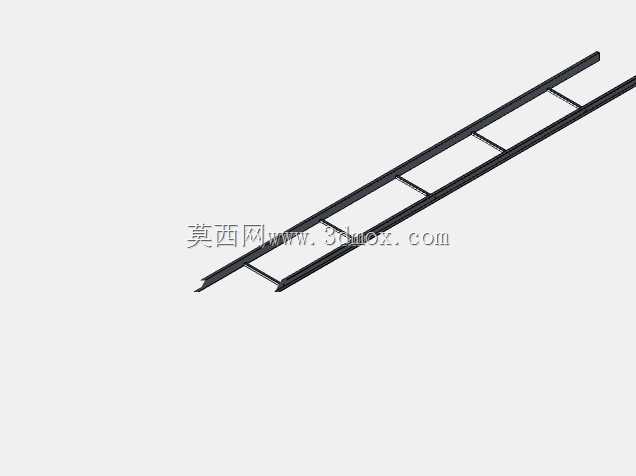

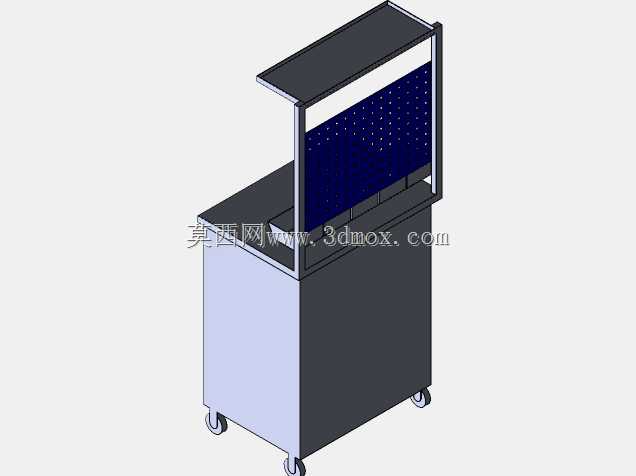

在设备与功能区规划上，模型左侧设置了悬臂式长物料存储架，专门用于存放圆钢、长型材等 raw 物料，这类长尺寸物料如果平放在地面会占用大量通行空间，悬臂架分层设计可以按材质、规格分类存放，取放时不需要挪动其他物料，大幅降低物料整理的时间成本。车间核心区域布置了数控加工工位，搭配独立的操作工作台，工作台预留了工具摆放、零件临时放置的区域，操作人员站在工位上可以随手拿到常用的量具、夹具与加工辅料，不需要频繁往返走动。工位旁设置了废料收集容器，加工产生的金属切屑可以随时归集，避免切屑散落地面造成滑倒风险，也方便后续的废料回收处理。车间顶部排布了照明管线与通风管道，照明点位正对加工操作区，保证作业时没有视觉阴影，通风管道沿墙面与顶部边角走线，不会占用下部作业空间，同时能及时排出加工产生的油雾与粉尘，改善作业环境的空气质量。墙面设置了直爬梯，用于顶部管线、照明设备的日常检修，爬梯安装位置避开了下方作业区，不会对日常生产通行造成阻碍。

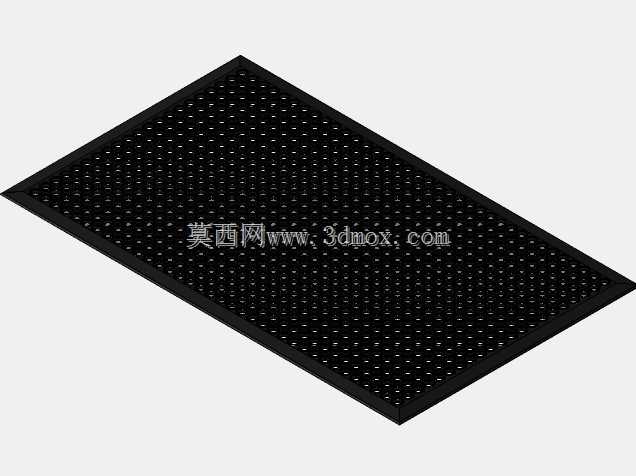

从设计思路来看，整体布局遵循“物料存储-加工作业-成品暂存”的单向动线，物料从存储区取出后直接进入加工工位，加工完成的零件可以放在工位旁的暂存区域，后续转运出厂不需要反向穿过作业区，最大程度压缩无效走动距离。所有设备的安装边界都预留了足够的操作空间，加工设备与墙面、相邻工作台之间预留了不小于800mm的通行与检修距离，既保证操作人员有充足的操作空间，也方便设备后续的维护保养、部件更换。地面区域做了明确的功能划分，操作工位铺设了防滑脚垫，缓解操作人员长时间站立的疲劳感，通道区域保持完全通畅，没有堆放杂物，保证物料转运、人员通行的顺畅。整体空间没有冗余的设计，每一块区域都对应明确的生产功能，在有限的场地内容纳了存储、加工、暂存、检修全流程的作业需求，非常适合小型加工场地的落地参考。
