中柱式旋转踏步钢结构螺旋梯结构设计

　　这类中柱承托式螺旋梯，常应用在loft夹层连通、小型工业设备操作平台登高、商铺错层通行、老旧建筑空间改造的竖向交通场景中，相比直跑梯、双跑折梯，它的水平投影占用面积极小，仅需围绕中心立柱预留直径1.8米至2.4米的圆形安装空间，就能完成两层之间2.8米至3.6米层高的通行需求，在用地紧张、空间局促的场景下，能最大化释放周边可用面积，不会像直跑梯那样切割完整的室内空间。

　　从结构受力逻辑来看，整个梯段的荷载全部传递到中心的钢制立柱上，每一块扇形踏步的内侧端通过焊接或者螺栓抱箍的方式固定在中柱柱身，踏步外侧根据防护需求设置细钢杆拉接的护栏，部分设计会在踏步外缘设置连续的扶手支撑，不需要额外在周边墙体或者楼板上设置承重支点，安装时仅需固定中柱的上下两端——下端锚定在地面预埋的钢板上，上端与上层楼板的预留承重结构做刚性连接，就能完成整体结构的受力闭环，对周边建筑结构的承重要求很低，不需要在墙体上额外做承重预埋件，适配很多后期加装、改造的场景。

　　设计这类梯段的时候，首先要核算通行的舒适度与结构安全的平衡：踏步的内侧宽度因为靠近中柱，通常仅保留50mm至80mm的结构宽度，避免人员踩踏时靠近旋转中心出现踏空风险，踏步外侧的有效踩踏宽度控制在220mm至260mm之间，匹配成年人正常行走的步幅，每一级踏步的高度统一控制在180mm至200mm，整段梯的旋转升角保持在40度至45度区间，既不会因为梯段过陡导致上下行费力，也不会因为旋转半径过大浪费空间。所有踏步的扇形角度保持一致，整圈360度旋转通常设置12至16级踏步，对应2.2米至3.2米的层高，每一级踏步的形心位置都做受力校核，保证单人通行时的动载、静载都能通过踏步板传递到中柱，不会出现踏步端部下挠变形的问题。

　　从外形尺寸与安装边界来看，中心立柱通常采用直径114mm至168mm的无缝钢管制作，壁厚不小于4mm，保证整段梯的轴向承重能力与抗扭转性能；踏步板采用4mm至6mm厚的花纹钢板或者折弯钢板制作，扇形踏步的外边缘做圆弧收边，避免尖锐棱角磕碰，部分应用在民用场景的设计会在踏步表面加装木质或者防滑塑胶面层，提升踩踏舒适度；护栏部分采用直径12mm至16mm的实心钢杆做竖向栏杆，间距控制在110mm以内，防止人员从栏杆间隙滑落，扶手采用直径38mm至50mm的圆管，沿着梯段旋转弧度连续设置，高度保持在距离踏步面900mm的位置，符合通行防护的安全要求。

　　实际应用中，这类螺旋梯的通行净宽通常控制在700mm至900mm，满足单人携带小件物品通行的需求，不适合大流量人员通行或者大件物料搬运，所以在设计选型时，首先要明确使用场景的通行需求，如果是仅作为检修通道、备用通行梯，这个宽度完全满足要求，如果是作为日常主要通行梯，可适当放大旋转半径，将通行净宽提升到1000mm左右，同时对应加高中柱的管径与壁厚，提升整体结构刚度。安装时要注意中柱的垂直度偏差控制在千分之一以内，避免梯段旋转过程中出现踏步高低差累积，导致护栏不顺直、踏步踩踏有晃动感；踏步与中柱的连接节点要做满焊处理，焊后做打磨除锈与防锈涂装，避免长期使用后节点锈蚀出现结构隐患；上下端的锚固点要保证与建筑结构的刚性连接，下端预埋钢板的尺寸不小于200*200mm，通过膨胀螺栓或者化学锚栓固定在坚实的混凝土地面，上端连接点要锚入上层楼板的结构层，不能固定在装饰面层上，防止使用过程中出现立柱晃动。

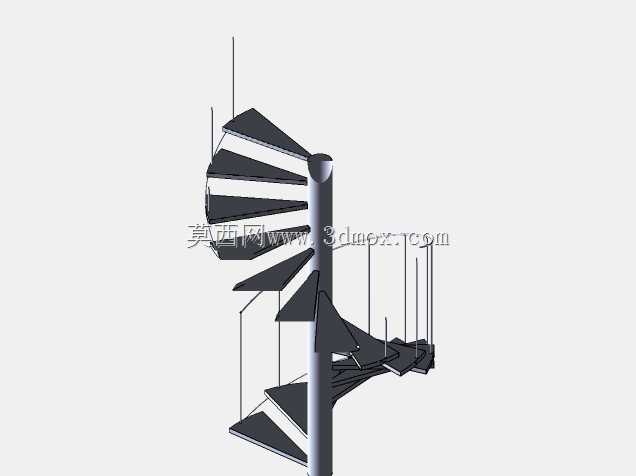

　　建模过程中，这类结构的核心是参数化控制每一级踏步的旋转角度与升距，先确定中柱的中心轴线作为整个装配的基准，再根据层高、总踏步数计算每一级的提升高度与旋转增量，逐个生成扇形踏步的轮廓后装配到中柱对应位置，再沿着踏步外边缘的螺旋线生成护栏与扶手的路径，保证所有构件的空间位置匹配，不会出现干涉；同时要预留安装调节余量，比如踏步与中柱的连接孔位做适当的长孔设计，方便现场安装时调整踏步水平度，补偿土建施工的尺寸偏差。
