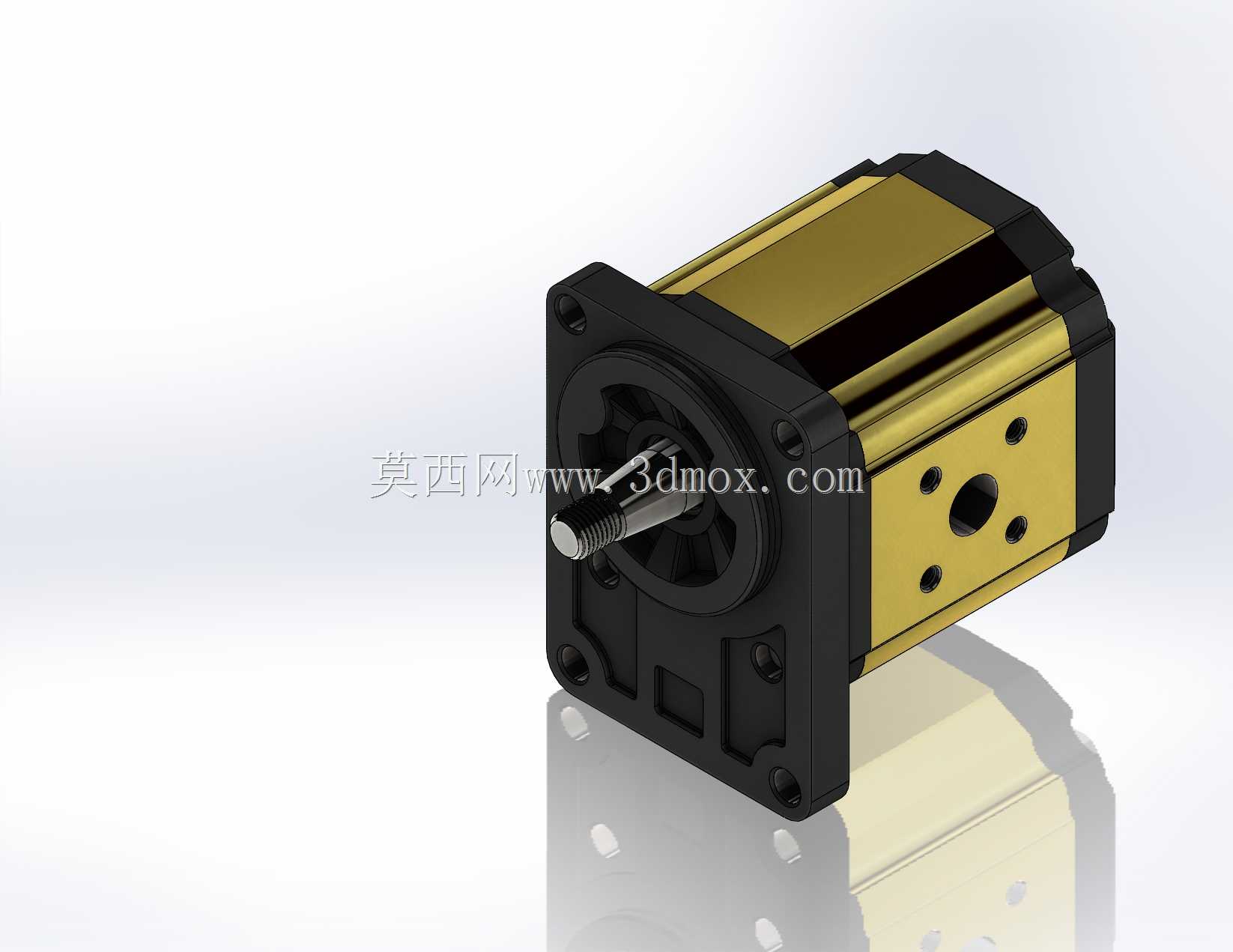

外啮合式液压齿轮动力传输泵结构

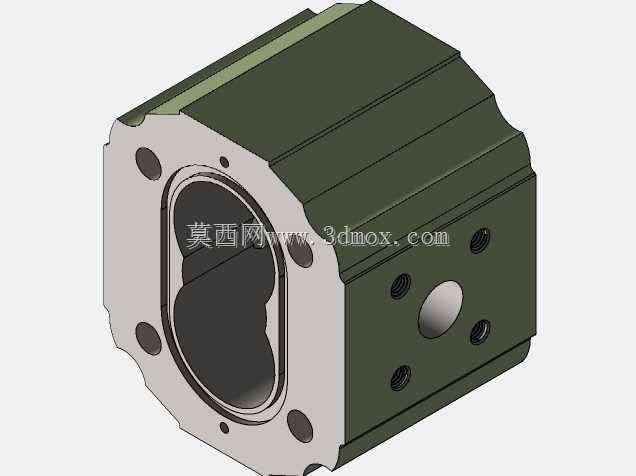

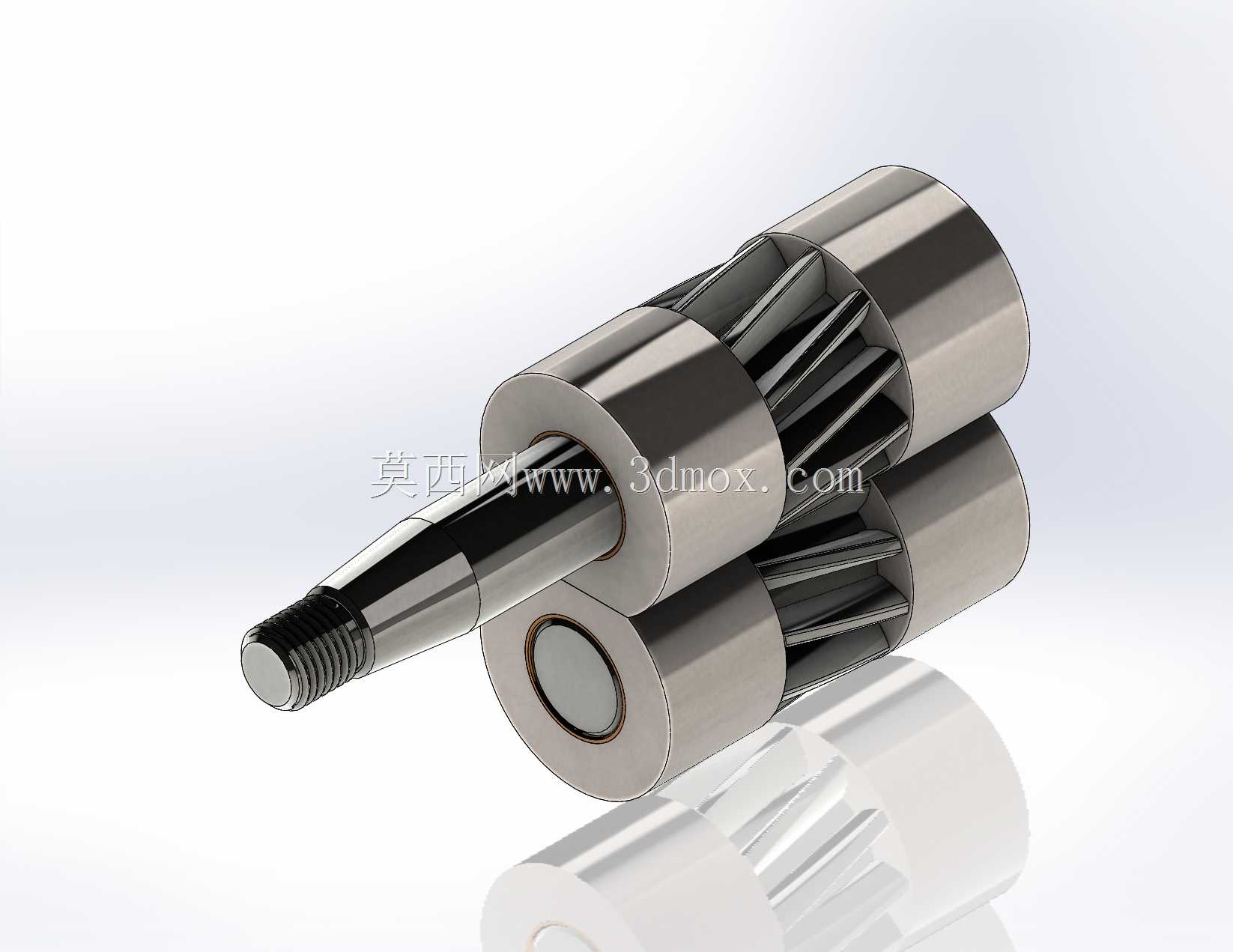

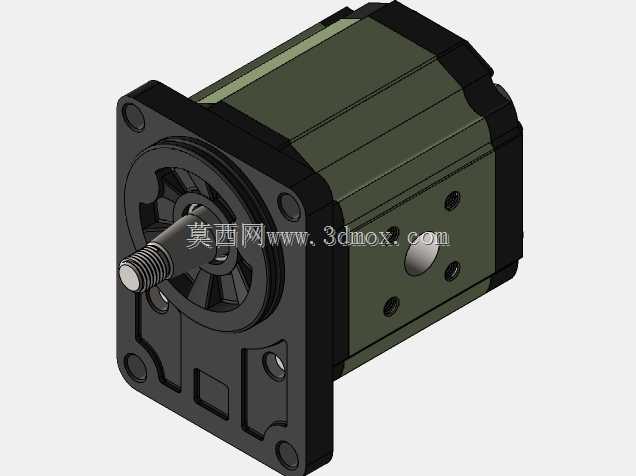

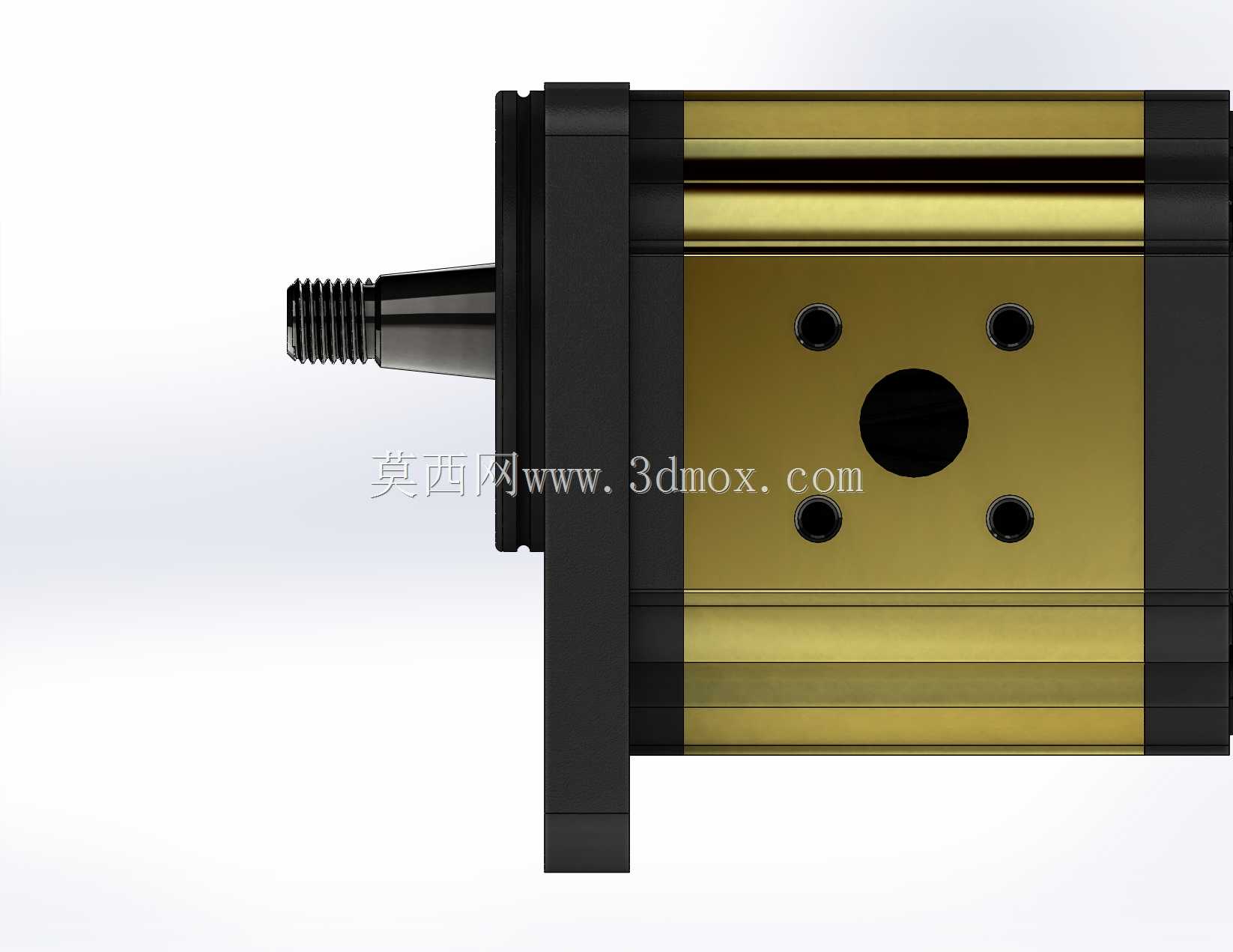

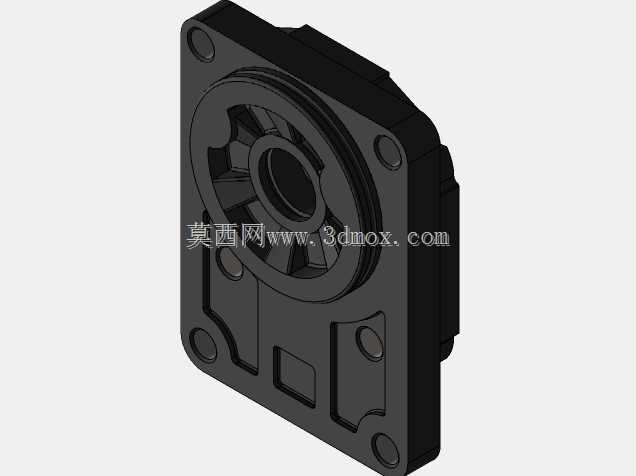

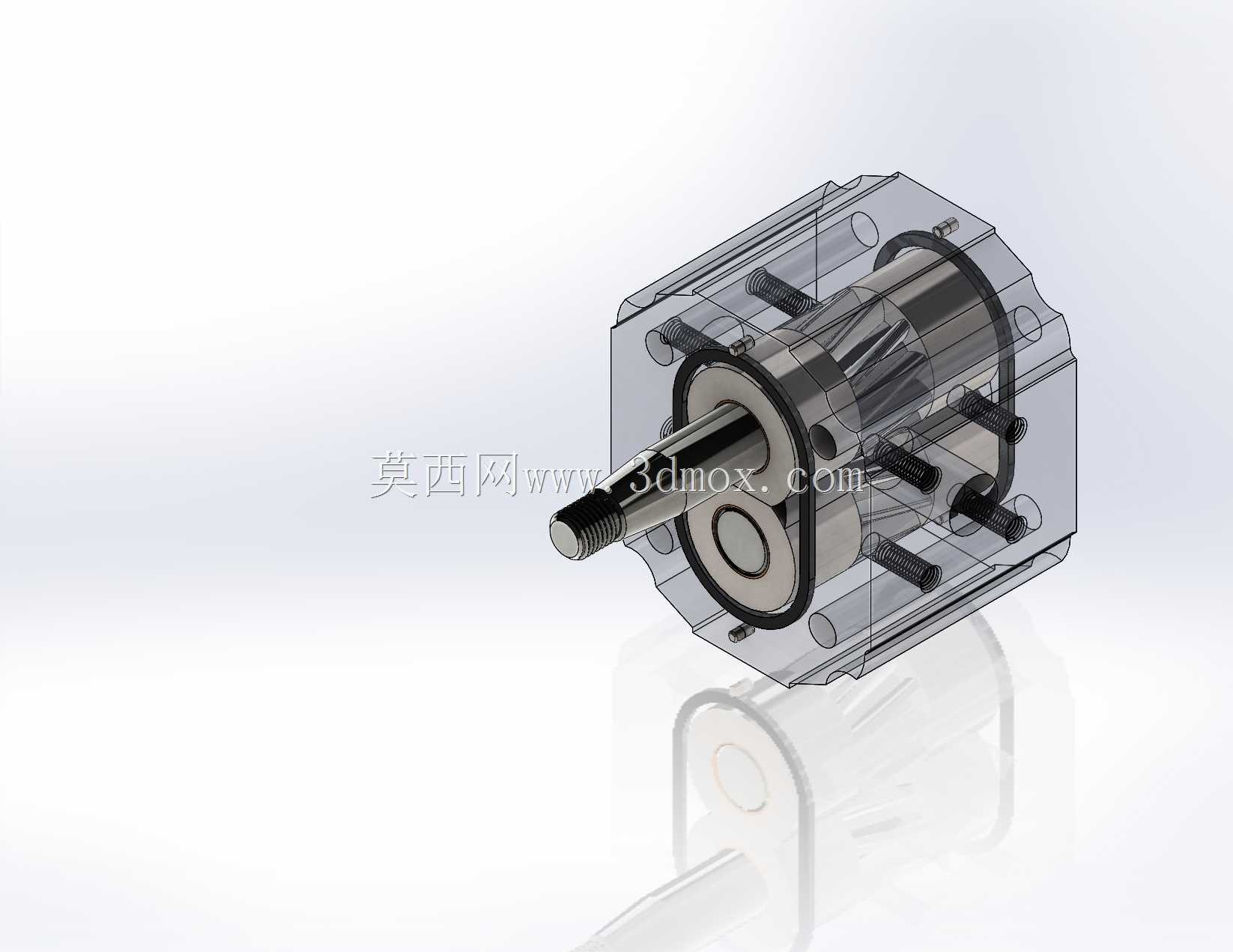

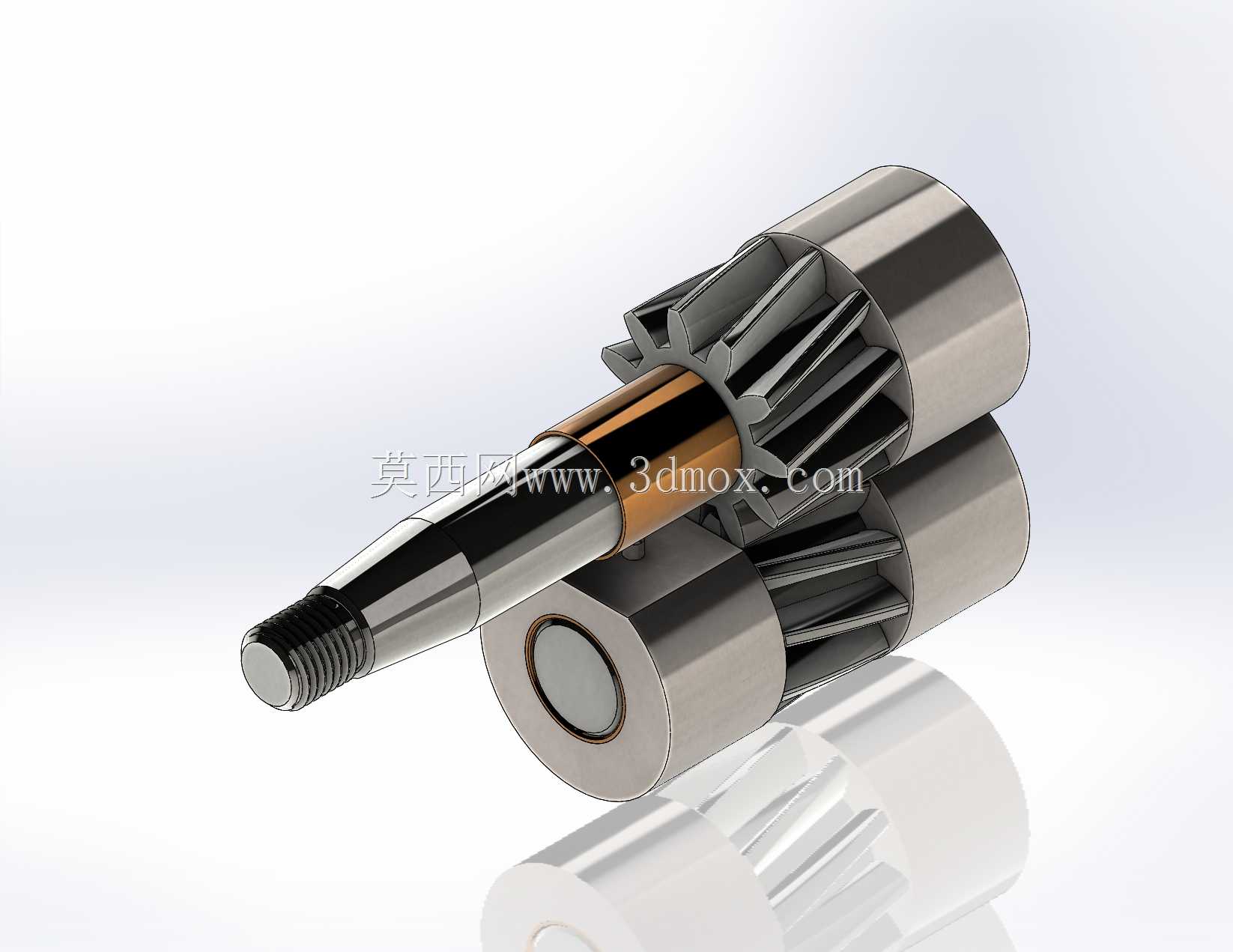

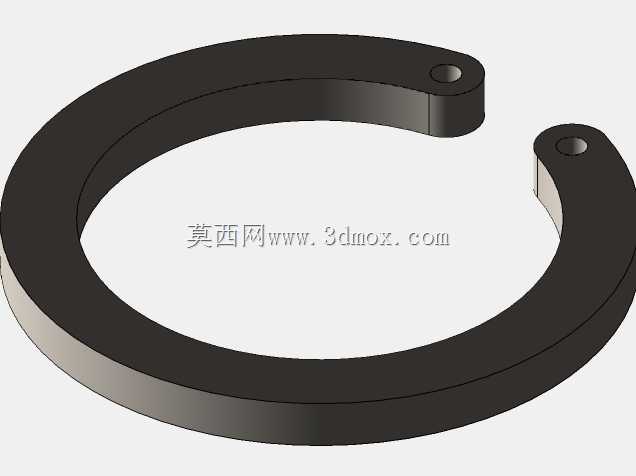

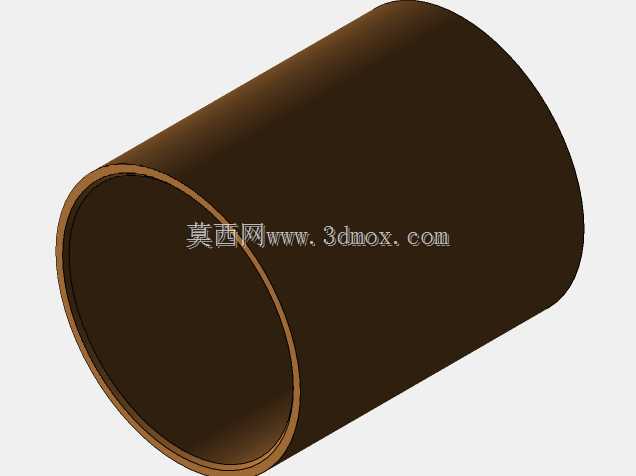

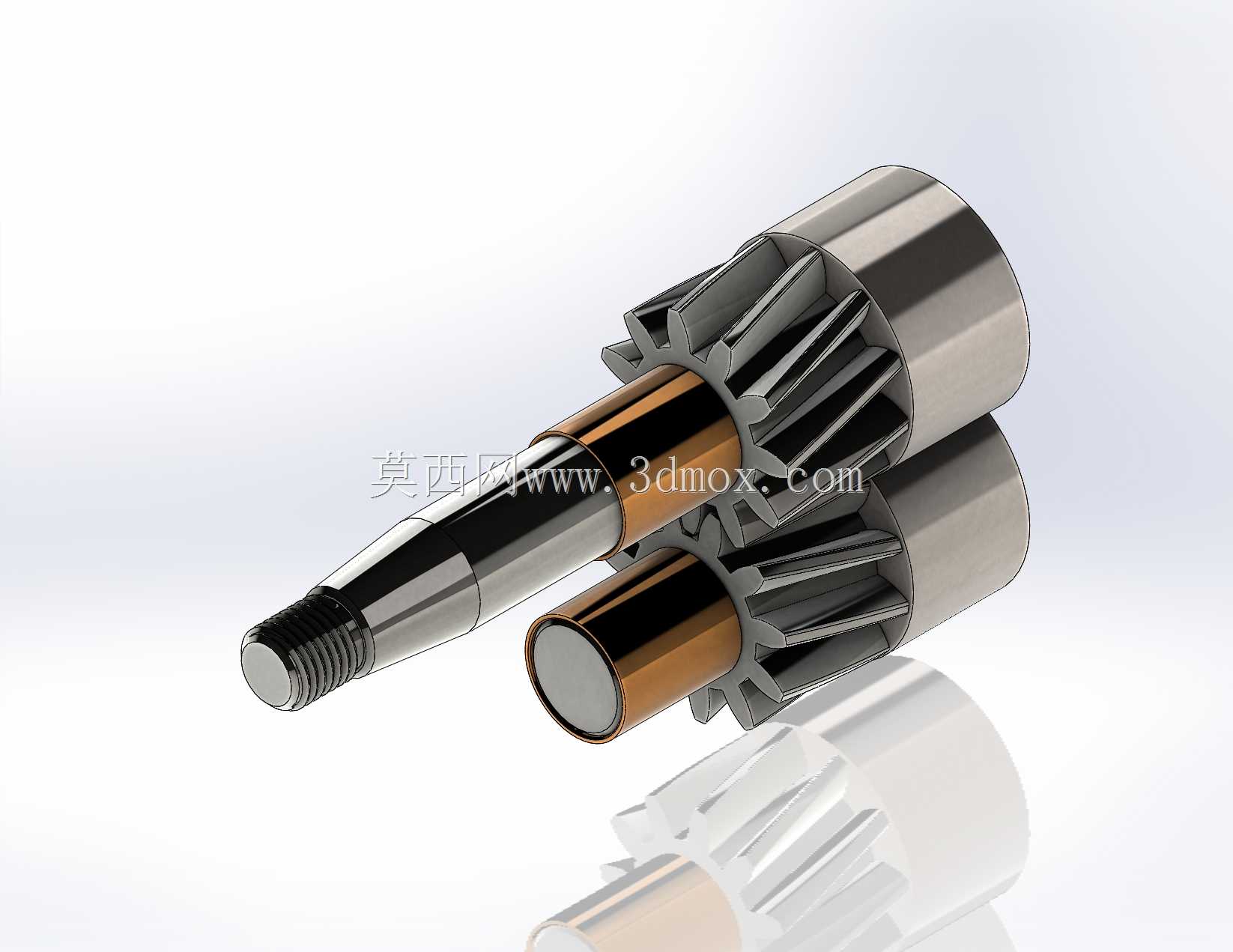

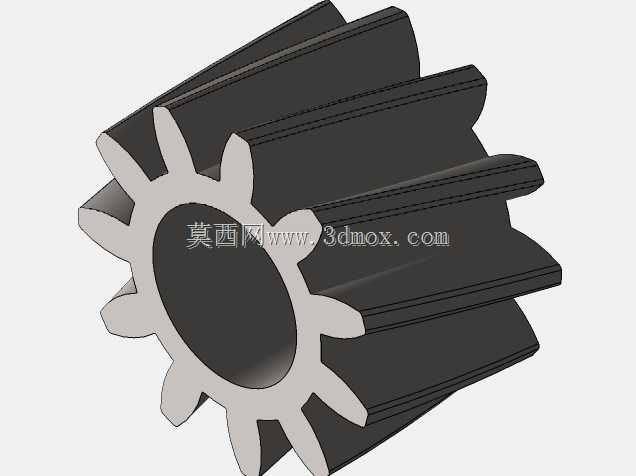

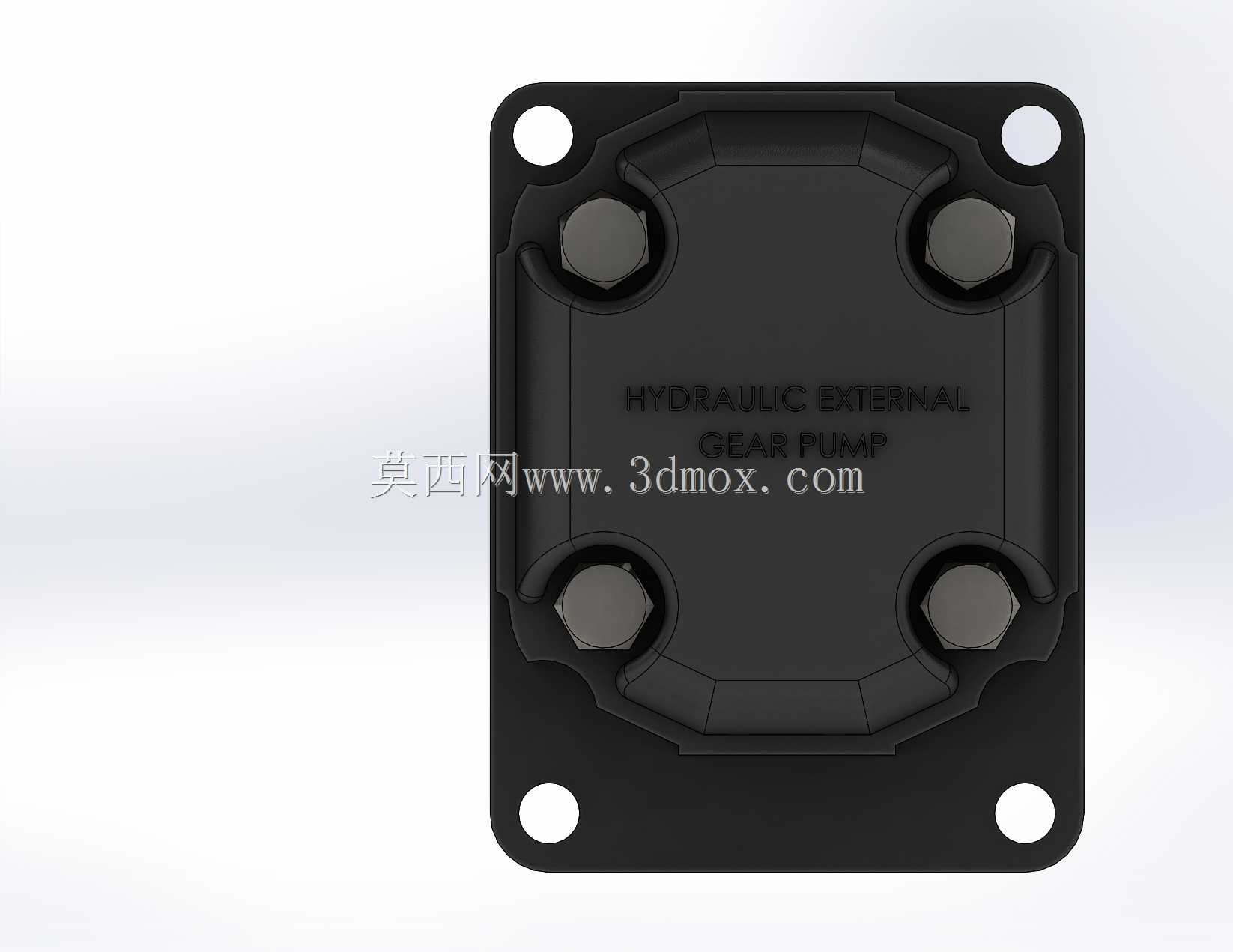

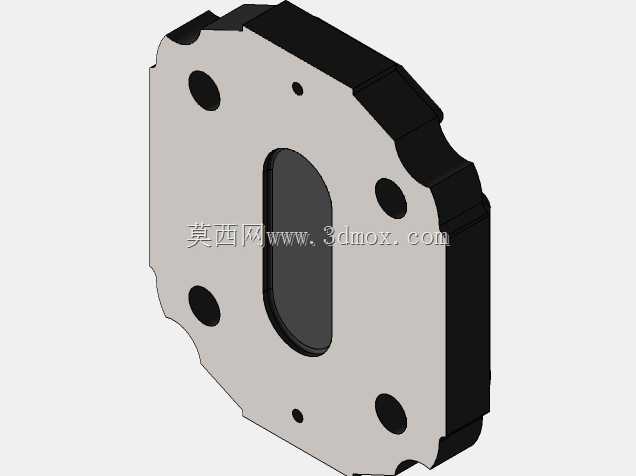

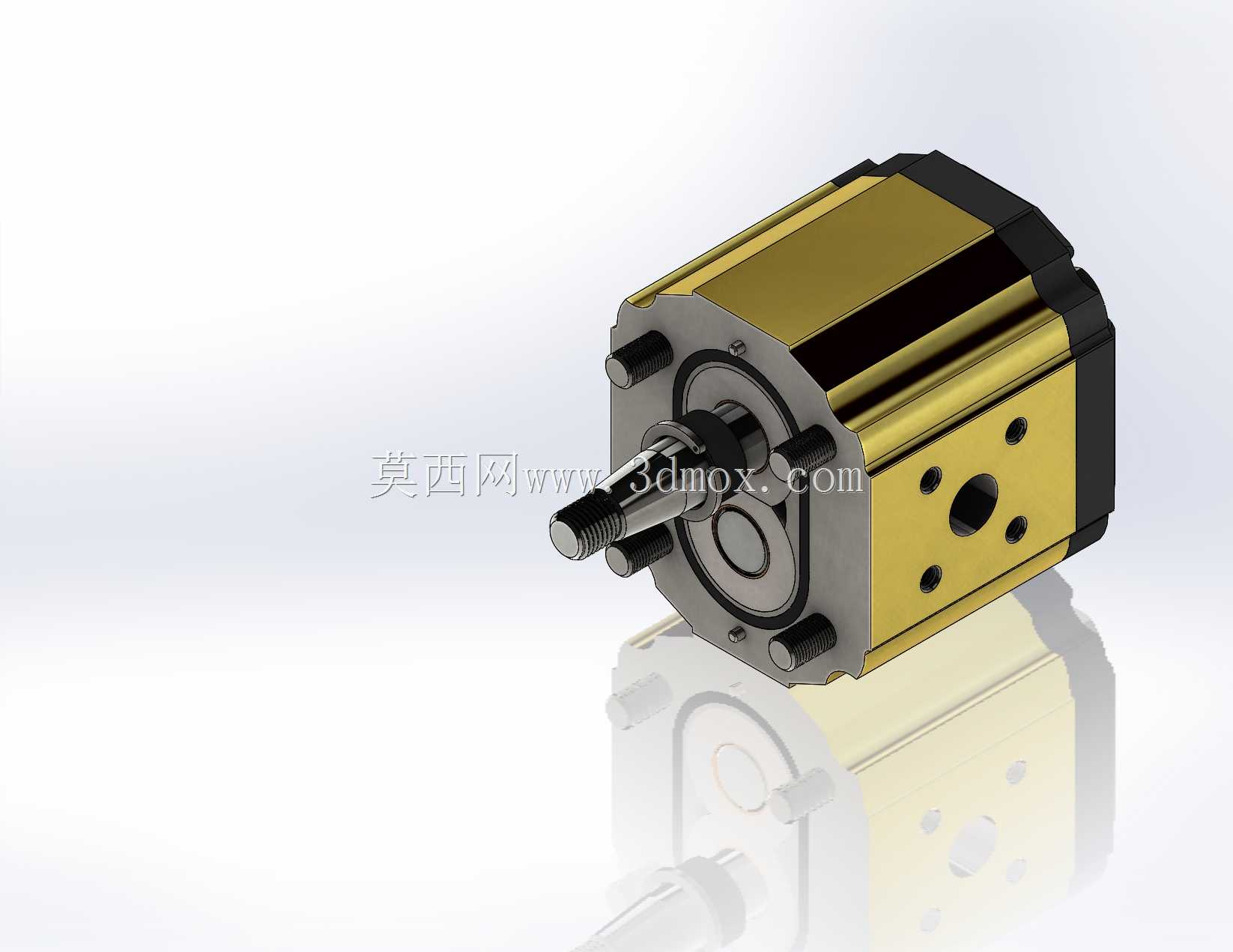

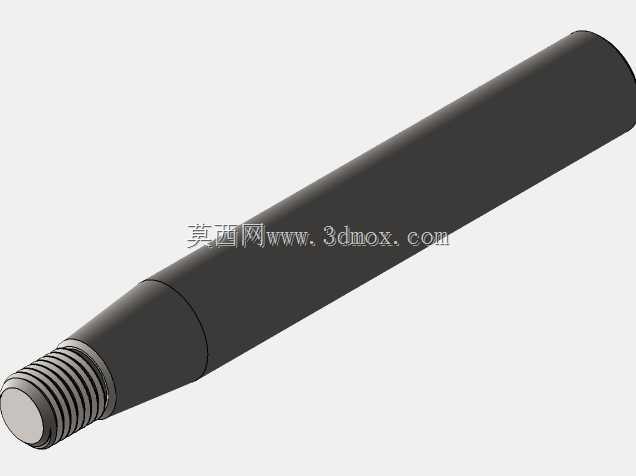

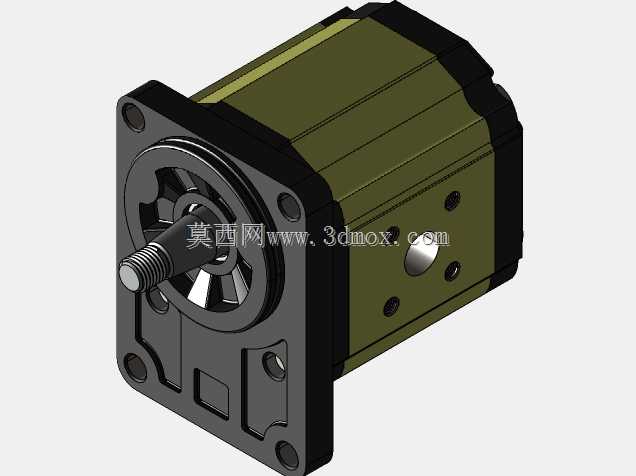

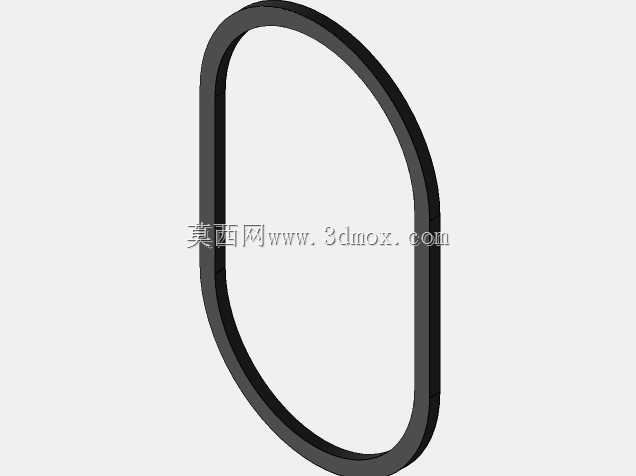

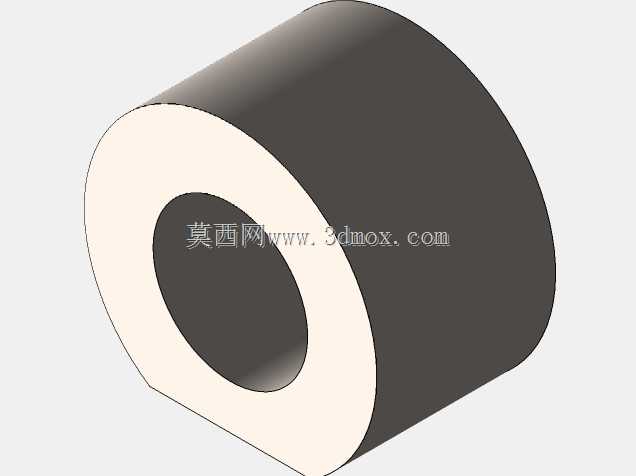

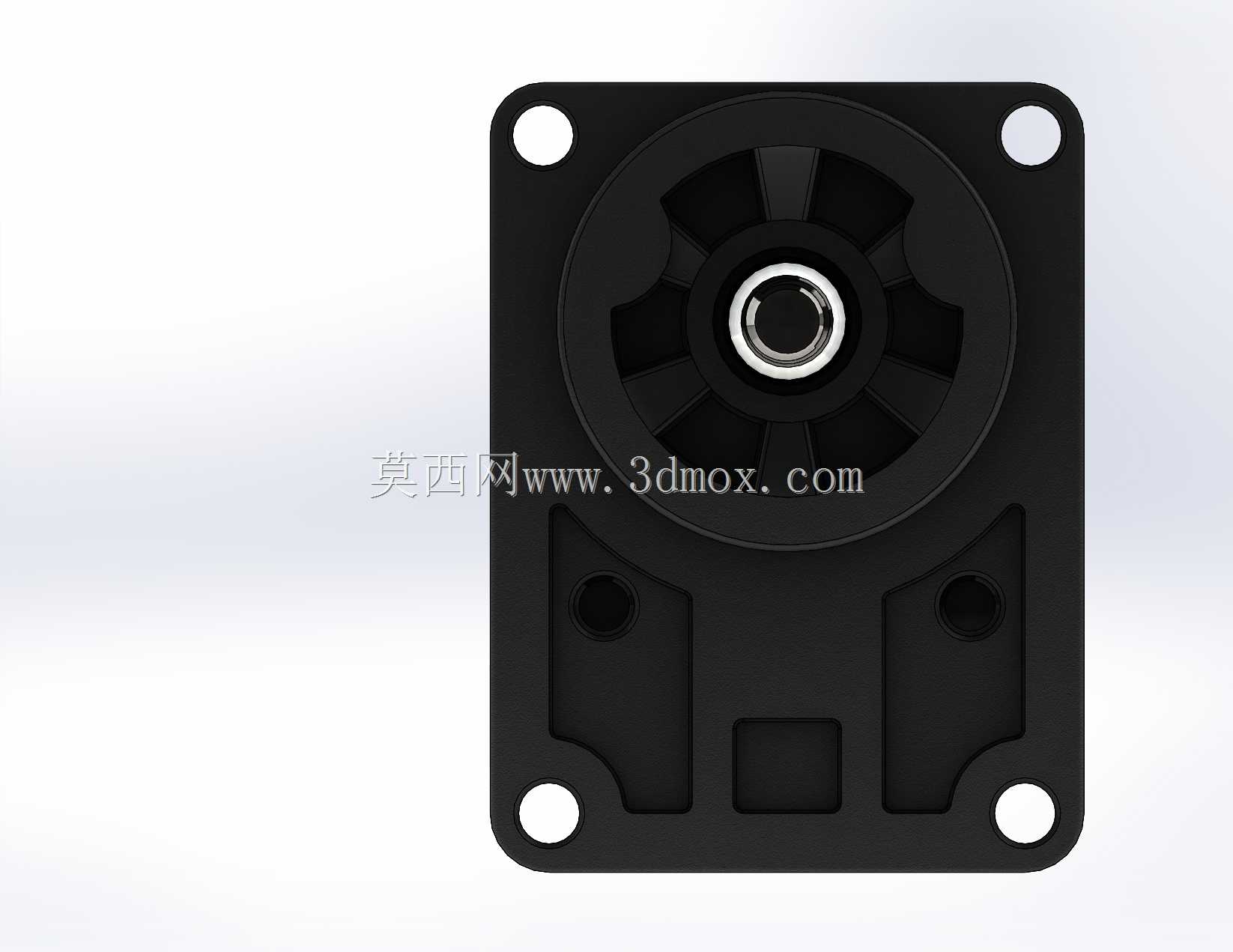

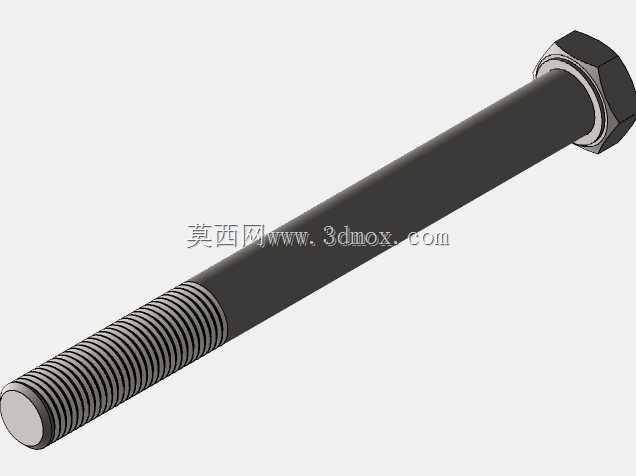

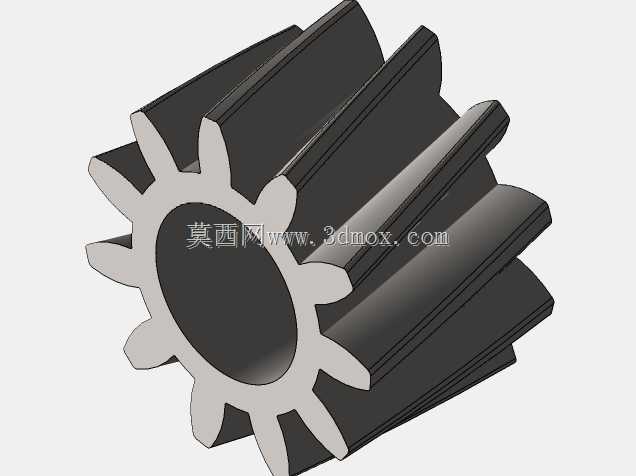

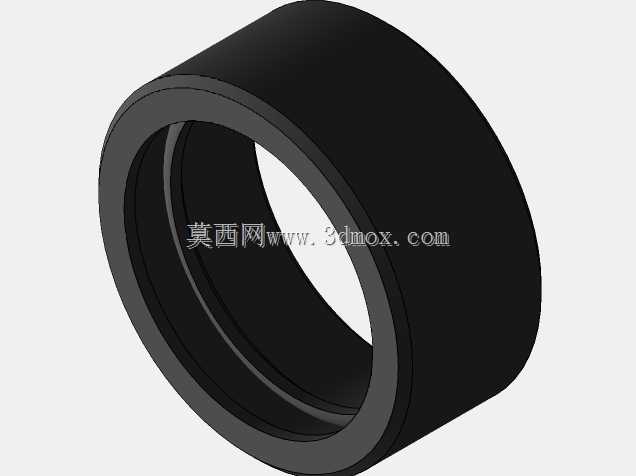

这款外啮合液压齿轮泵是液压传动系统中的核心动力转换元件，主要应用在工程机械行走液压回路、农机作业液压驱动系统、工业机床液压夹紧与进给回路、仓储物流设备的液压举升单元中，承担着将原动机输入的机械能转换为液压油压力能的核心作用，为整套液压系统提供稳定压力的流量输出，驱动液压缸、液压马达等终端执行元件完成直线往复、旋转类作业动作。从实际工况适配来看，这款泵针对中低压液压工况设计，可适配常规矿物型液压油介质，能够在常规工业环境温度区间内稳定运行，进油口采用大通径直连设计，可有效降低吸油阻力，避免高转速工况下出现吸空、气蚀等损伤泵体内部构件的问题，出油口采用侧向布置的法兰安装接口，可根据不同管路走向调整外接接头的安装方位，适配不同设备的管路排布需求。在功能特性设计上，内部采用一对参数完全匹配的渐开线圆柱齿轮作为核心做功构件，齿轮端面设置浮动式压力补偿侧板，可随输出压力变化自动调整轴向间隙，减少高压油内泄漏量，提升泵的容积效率；齿轮轴与泵体之间采用组合式密封结构，可同时阻挡外部粉尘侵入泵腔、防止内部液压油向外渗漏，适配多粉尘的户外作业场景。泵体采用分体式组合结构，前段为安装法兰端盖，集成了输入轴的支撑轴承位与安装定位止口，中段为齿轮容腔主体，预留了进、出油道的加工空间，后段为密封端盖，承担轴向定位与高压腔密封作用；外部壳体采用高强度铝合金材质做表面氧化处理，在保证结构强度的前提下降低整体自重，同时提升壳体的抗腐蚀能力。在安装边界设计上，前端安装法兰采用标准菱形安装布局，定位止口尺寸符合行业通用安装规范，输入轴为标准平键连接轴伸，可直接匹配常规联轴器、皮带轮等动力连接部件，无需额外做转接加工；泵体的整体轴向尺寸、径向轮廓都做了紧凑化优化，可在狭小的设备安装舱内完成布置，侧向的进出油口预留了足够的扳手操作空间，方便现场管路安装与后期维护拆卸，安装时只需保证输入轴与原动机输出轴的同轴度在允许公差范围内，即可有效降低运行过程中的振动与轴承磨损，延长泵的整体使用寿命。
