铸铁材质柴油发动机缸体结构设计

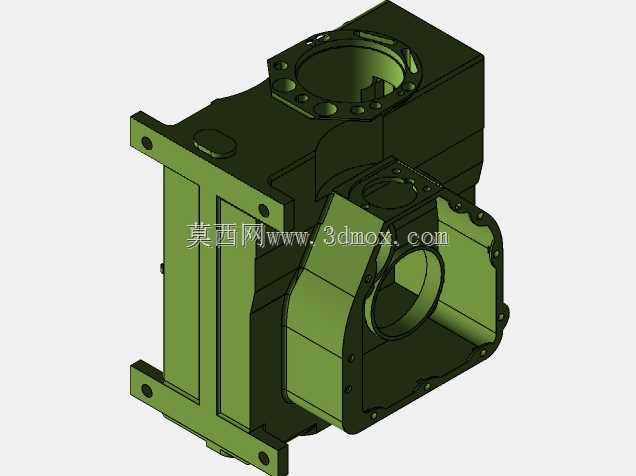

该缸体作为柴油发动机的核心承载基体，广泛适配中小功率农用机械、小型工程机械、固定式柴油发电机组等应用场景，是内燃机动力单元中整合所有核心运动部件、辅助系统的基础骨架结构，承担着整台发动机运行过程中的力承载、介质密封、部件定位的核心作用。在实际设备运行中，缸体需要为曲柄连杆机构提供封闭的运动空间，为配气机构、燃油供给系统、润滑系统、冷却系统提供对应的安装接口与流道空间，同时承受活塞往复运动产生的侧推力、曲轴旋转带来的交变载荷、燃烧做功瞬间的高压冲击，以及整机运行过程中的振动载荷，因此整体结构设计围绕高刚性、抗变形、密封可靠、布局紧凑几个核心方向展开。从设计思路来看，该缸体采用整体式铸铁铸造结构，材料选用铸铁正是利用其优异的减振性能、铸造流动性与耐磨特性，能够在复杂结构一体成型的前提下，保证各个安装面的强度与长期使用的尺寸稳定性。结构布局上，上部设置气缸安装座孔，预留了气缸套的压装定位台阶与冷却水套的连通腔室，周边均匀布置螺栓孔用于紧固气缸盖，保证燃烧室的高压密封；中部为曲轴箱腔体，预留了曲轴主轴承座的安装位置，侧壁设置加强筋结构，在不额外增加过多壁厚的前提下大幅提升缸体的整体刚性，避免高负荷运行下出现腔体变形导致的运动部件卡滞、密封失效问题；侧部设置齿轮室与动力输出接口的安装法兰面，用于布置正时传动机构与外接动力输出端，各个法兰面均预留了密封件安装槽与紧固螺栓点位，保证传动腔室的润滑油密封；下部预留油底壳安装结合面，与油底壳共同构成封闭的润滑油存储腔，同时侧壁设置了主油道、冷却水道的连通孔位，将润滑与冷却介质输送到发动机各个需要润滑、散热的点位。在安装边界设计上，缸体两侧预留了整机安装支脚，支脚位置经过受力优化，每个支脚设置两个安装定位孔，能够保证发动机与机架安装时的受力均匀，避免安装应力导致的缸体变形；各个外接部件的安装面均设置了统一的定位基准，保证后续装配过程中零部件的同轴度、位置度符合设计要求，减少装配累积误差。整体外形结构紧凑，在满足所有功能布局的前提下尽可能压缩冗余体积，适配小型动力设备对动力单元安装空间的严苛要求，壁厚设计经过载荷校核，既保证高负荷下的结构强度，又避免过度厚重导致整机重量超标，各个边角位置设置铸造圆角，减少铸造过程中的应力集中问题，提升铸件的成品率与长期使用的抗疲劳性能。
