四合一歧管排气通路结构设计

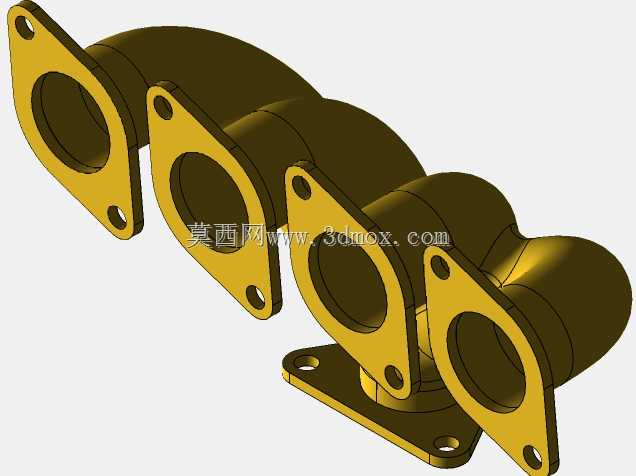

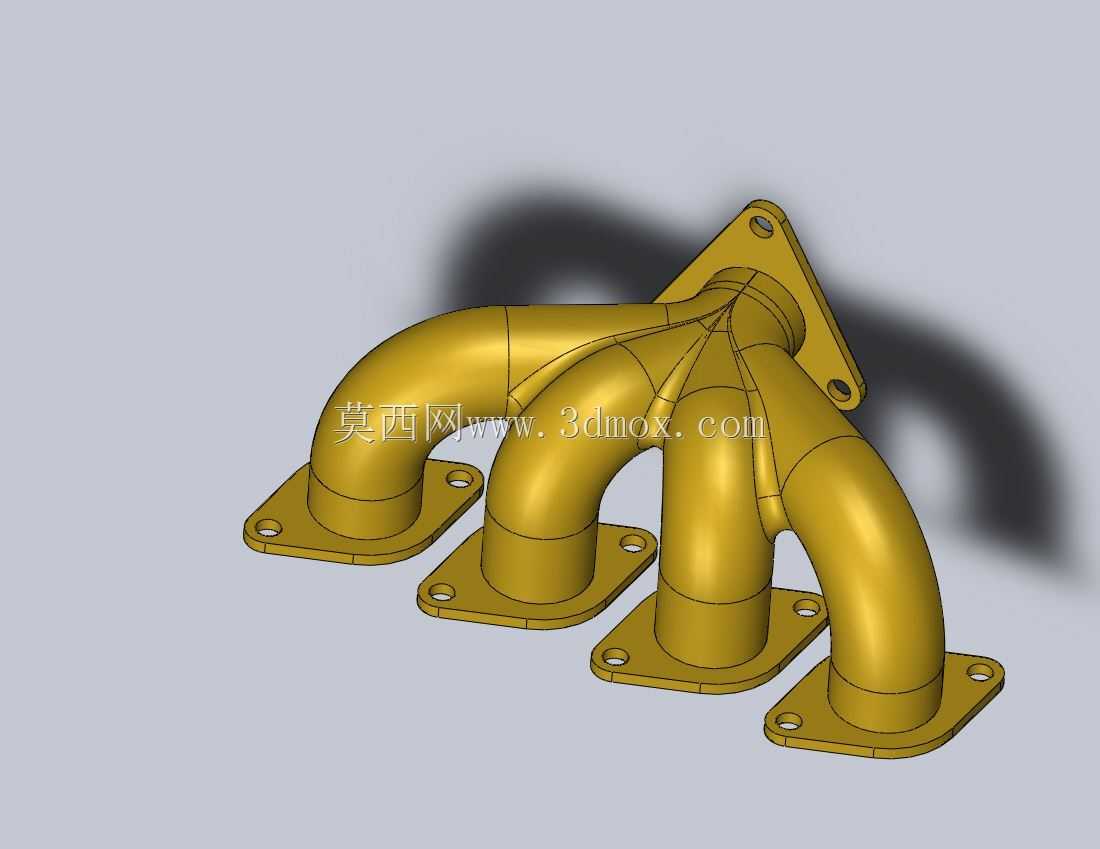

该结构为内燃机排气系统核心导流部件，主要应用于小排量直列四缸内燃机组，适配乘用车辆、小型工程机械动力单元的排气端装配需求，承担着将各气缸燃烧后产生的高温废气有序汇集、平稳导向至排气后处理段的核心作用，能够有效避免各缸排气气流相互干涉，降低排气背压，提升发动机的换气效率，进而优化动力输出表现与燃油经济性。从功能特性来看，该结构采用四支独立弯管汇入单一总通路的布局，每一支管路对应发动机单个气缸的排气出口，管路弯曲弧度经过平滑过渡处理，内壁无突兀折角与截面突变，能够最大程度减少废气流动过程中的阻力损失，同时避免局部紊流产生的额外振动与排气噪音。安装端采用带定位孔的法兰结构，四个分支端法兰分别与气缸盖的排气口对位匹配，总端法兰用于连接下游三元催化、消音段等排气组件，法兰面预设的螺栓安装孔位能够保证装配后的密封性能，防止高温废气泄漏，同时兼顾拆装维护的便捷性。设计过程中充分考虑了排气工况的实际需求，各分支管路的长度经过均等化设计，能够保证各缸排出的废气到达总汇合口的时序差控制在合理区间，避免出现排气脉冲相互干扰的问题，减少排气过程中的能量损耗；管路壁厚均匀，既能够承受排气过程中的高温高压冲击，也能避免壁厚过大带来的额外重量负担，兼顾结构强度与轻量化需求。外形布局上，四个分支接口呈等距线性排布，与直列四缸发动机的缸盖排气侧接口间距完全匹配，整体安装边界紧凑，弯曲走向充分避让了发动机舱内周边的线束、冷却管路等附属部件，不会出现装配干涉问题；法兰面的安装孔位公差经过合理预留，能够适配常规的密封垫片安装需求，保证装配后的贴合度，降低长期高温工况下出现密封失效的风险。该结构的曲面过渡顺滑，应力分布均匀，能够有效缓解发动机运行过程中排气温度交变带来的热应力集中问题，提升部件的长期使用寿命，减少开裂、变形等故障的发生概率。
