力泵阀室流体控制腔体结构设计

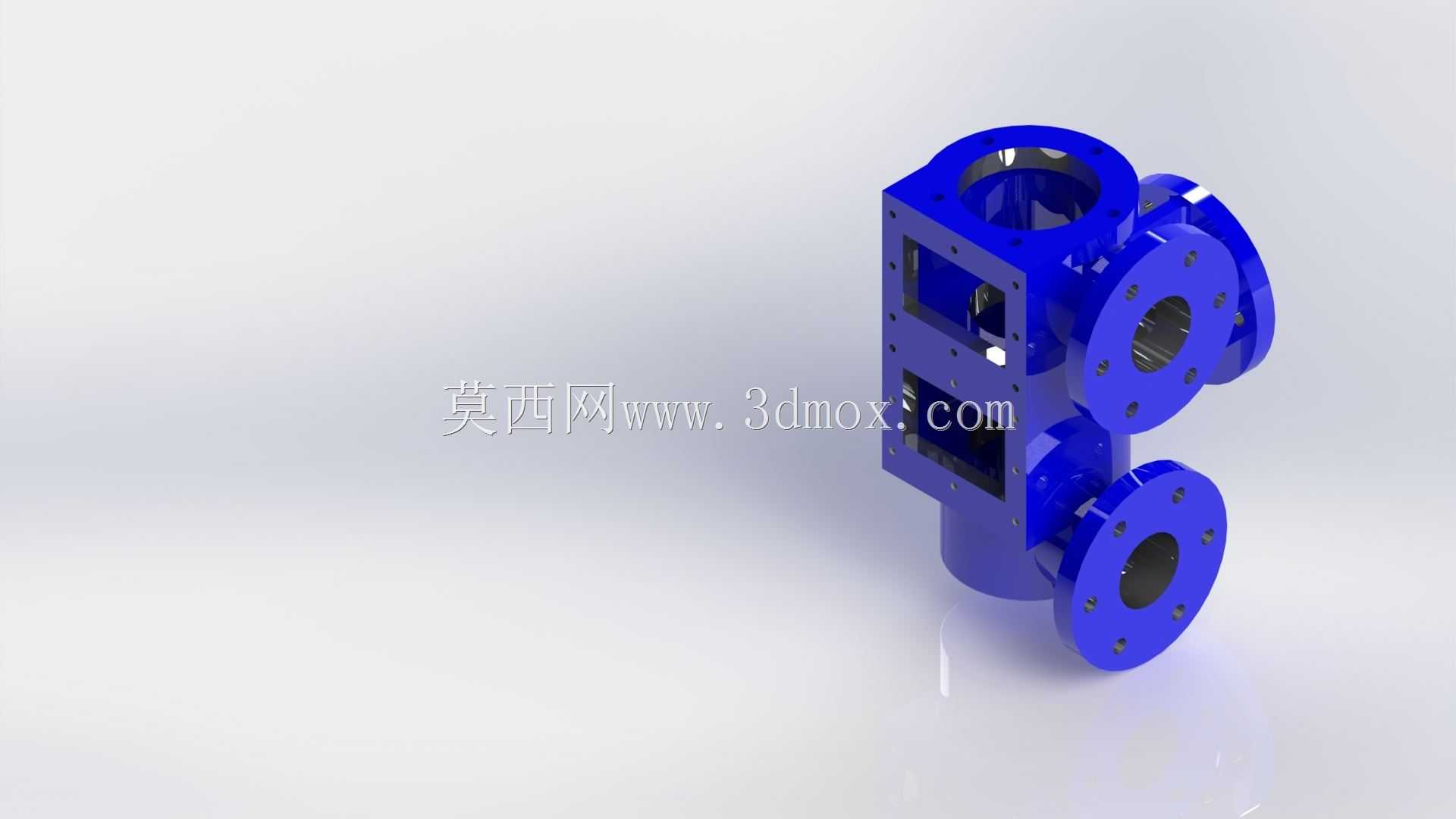

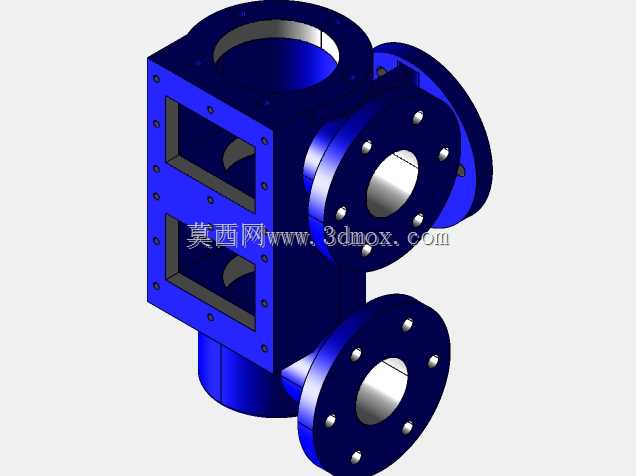

该阀室作为力泵核心的流体导流与压力承载腔体，主要应用于工业流体输送系统、液压动力单元、化工介质传输管路等场景，是力泵实现介质流向切换、压力缓冲、通路分配的关键结构部件，直接决定泵体运行时的流体稳定性与密封可靠性。在实际工况中，阀室需要持续承受介质脉动压力、温度交变带来的结构应力，同时要保证多通路之间的密封隔离，避免内部介质串流影响泵的输出效率，甚至引发泄漏故障。从功能特性来看，该阀室采用多法兰接口布局，分别对应介质入口、出口、压力检测口、阀芯安装腔等不同功能通路，每个法兰端面都预留了标准螺栓安装孔位，能够与对应规格的管路、阀芯组件、检测元件直接对接，无需额外加工转接结构。腔体内部采用平滑过渡的流道设计，尽可能减少介质流动时的转角阻力与涡流损耗，提升泵的整体运行效率，同时降低高速介质对腔体内壁的冲蚀磨损，延长部件使用寿命。设计过程中，首先根据泵的额定流量、工作压力参数计算腔体的最小通径与壁厚，保证结构强度满足额定压力1.5倍的耐压测试要求，同时兼顾轻量化需求，在非承压区域做了局部减薄与加强筋布局，避免整体结构过于笨重。多接口的位置排布充分考虑了实际安装的操作空间，相邻法兰的螺栓安装位预留了足够的扳手操作间隙，侧面的方形安装窗口用于内置阀芯组件的装配与后期维护，无需整体拆卸阀室即可完成内部易损件的更换，大幅降低现场运维的时间成本。外形尺寸方面，整体采用立式布局，轴向接口与径向接口的位置偏差控制在机械加工标准公差范围内，安装边界充分适配常规力泵的泵体连接尺寸，底部定位止口与泵体的配合精度满足密封要求，安装时只需对准止口定位即可完成同轴度找正，降低现场装配的难度。外部的方形结构面既可以作为加工时的装夹基准，也可以作为后期运维时的支撑受力面，避免装夹或支撑时损伤法兰密封面。
