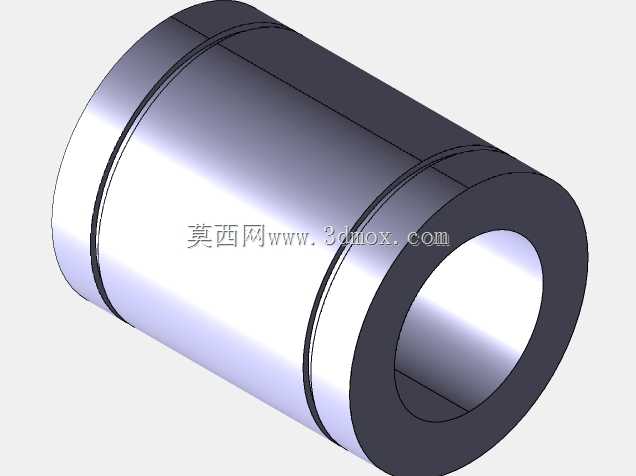

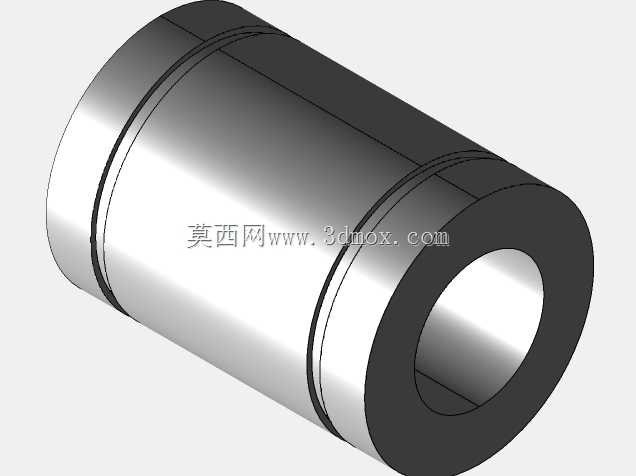

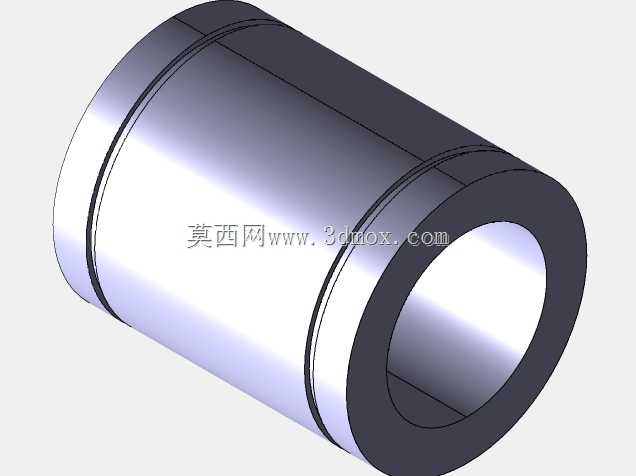

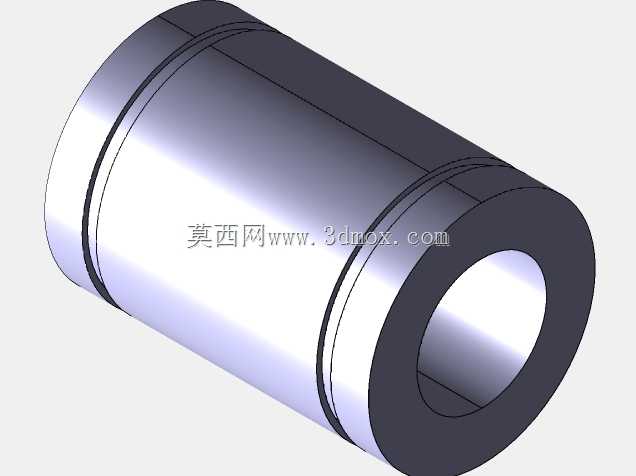

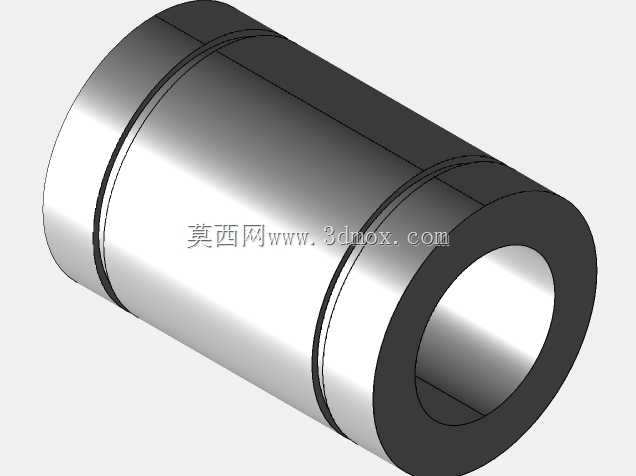

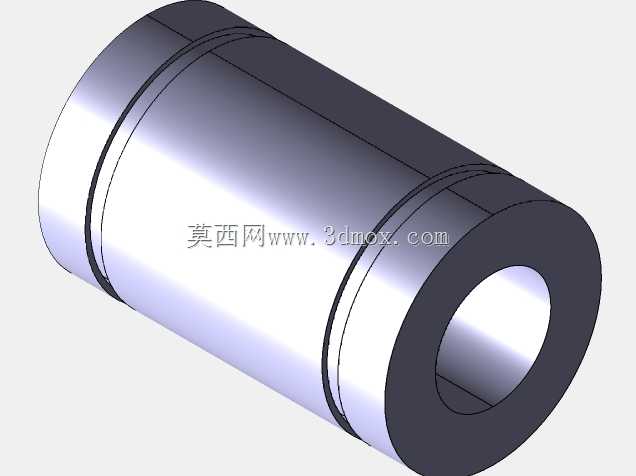

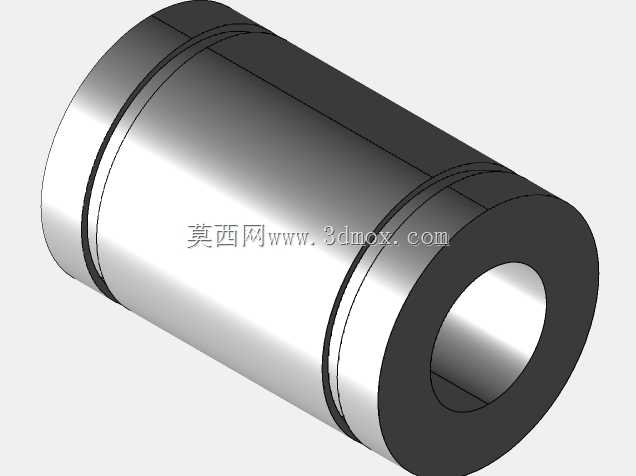

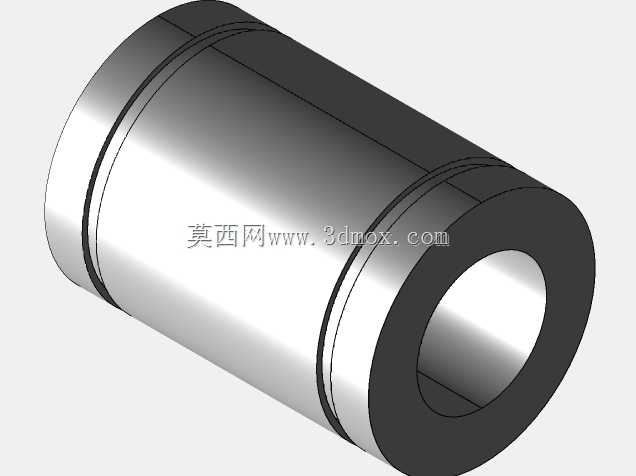

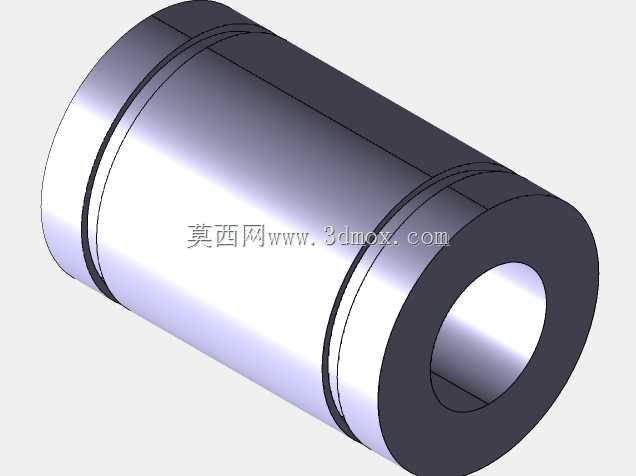

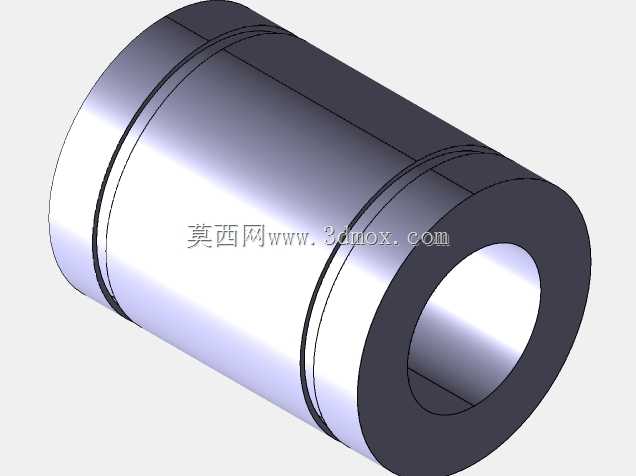

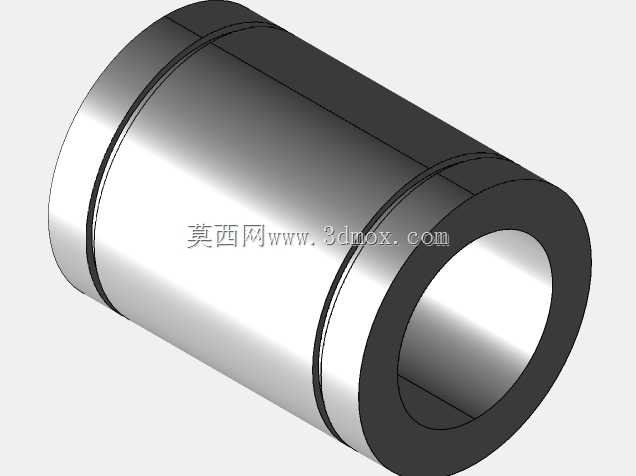

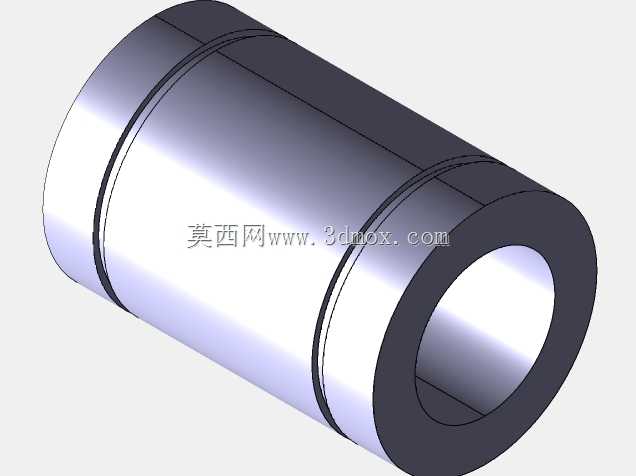

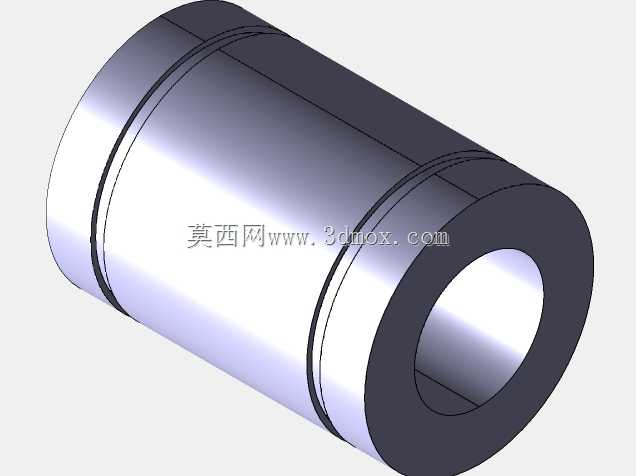

LM系列直线运动球轴承规格参数三维设计

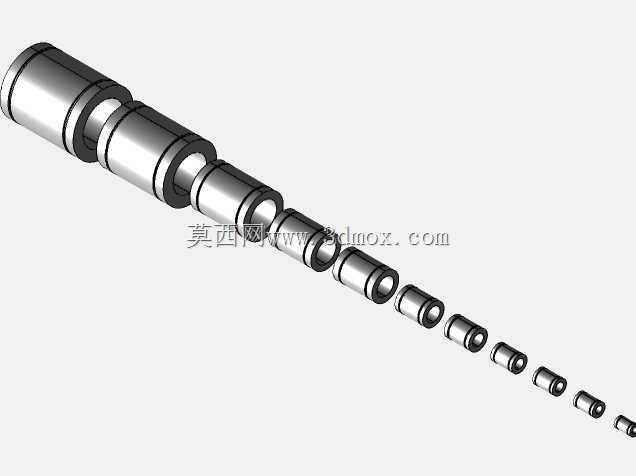

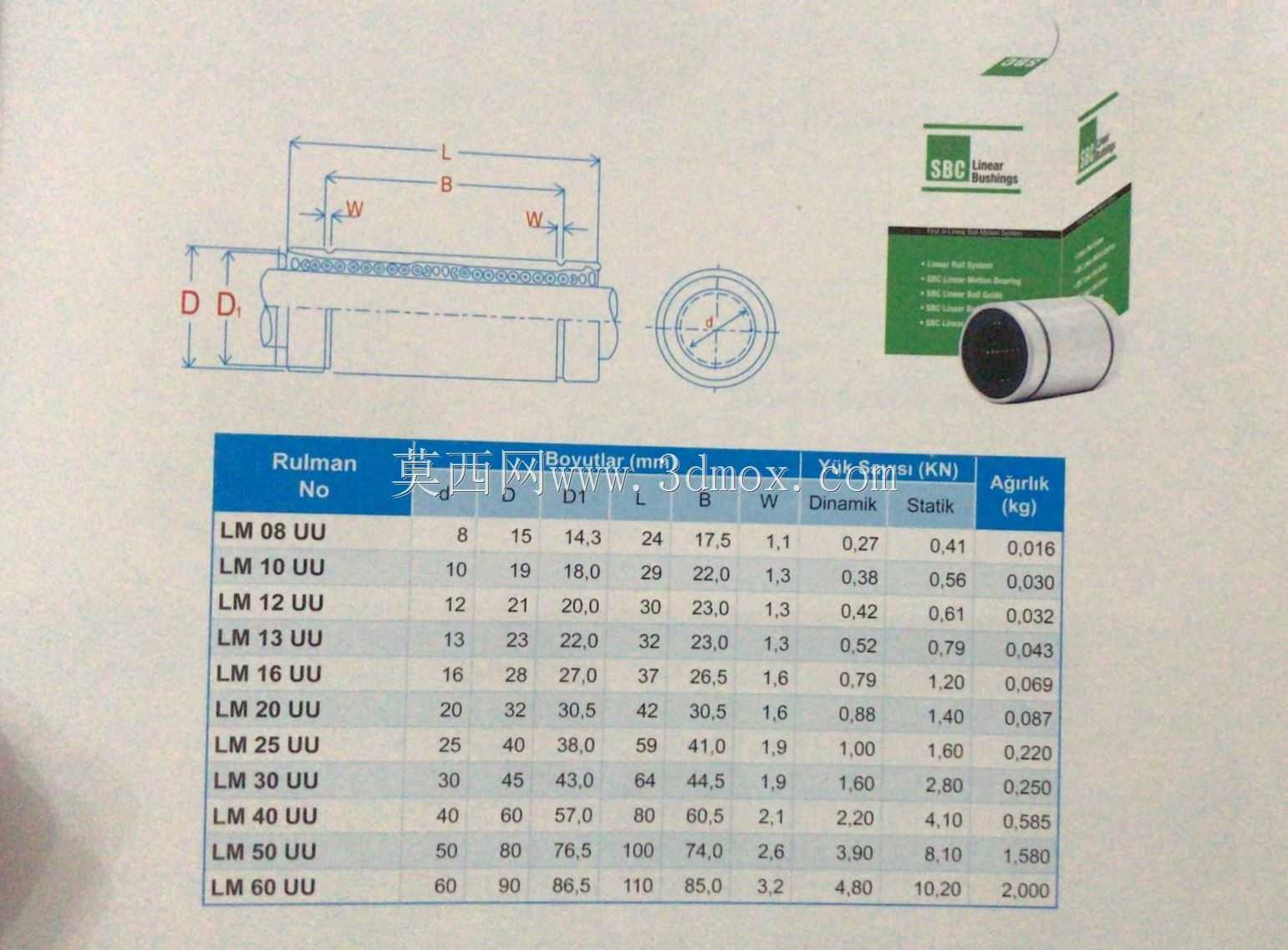

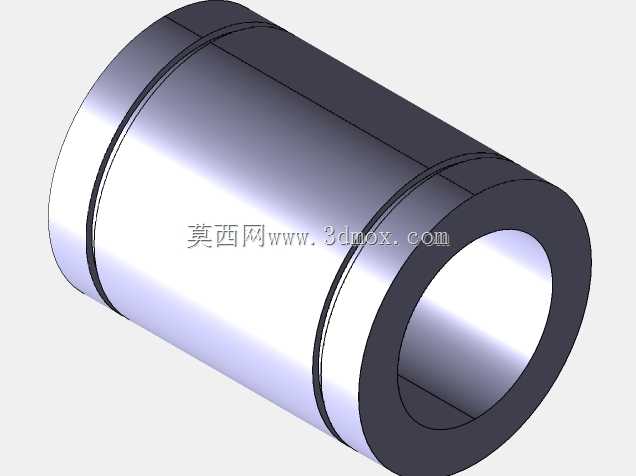

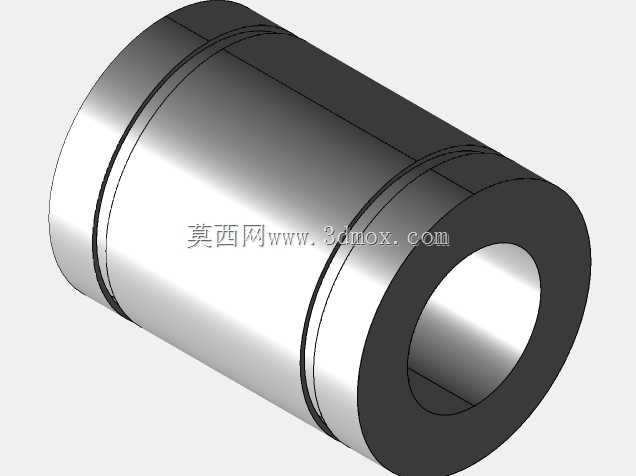

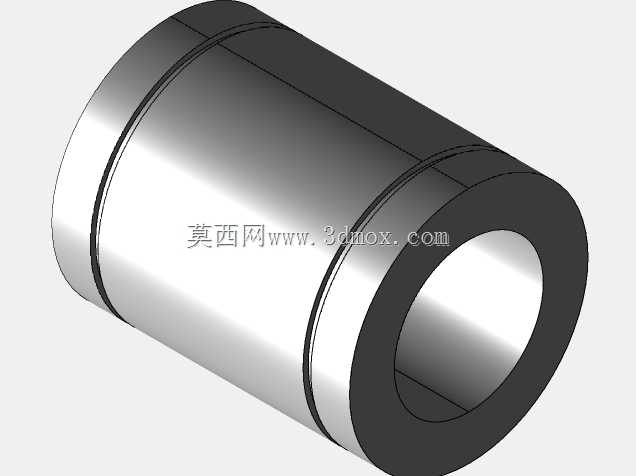

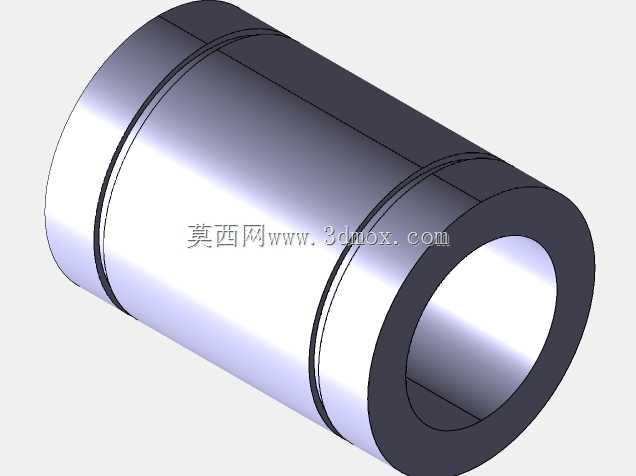

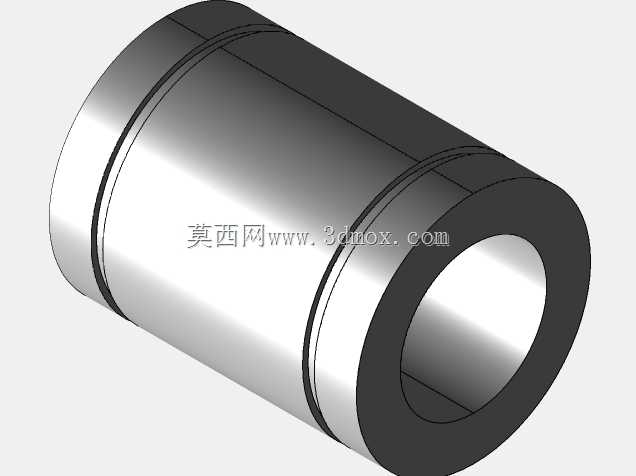

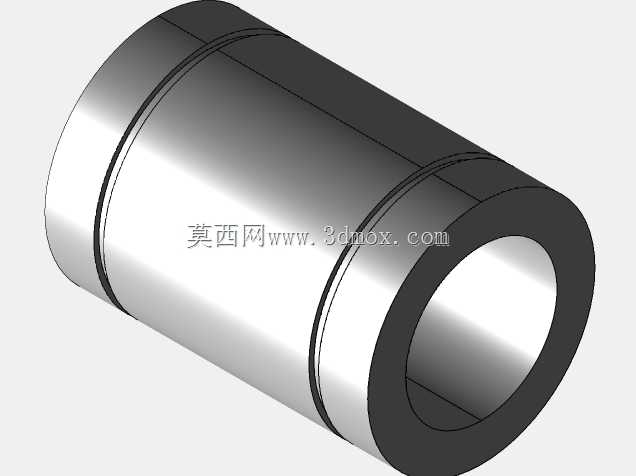

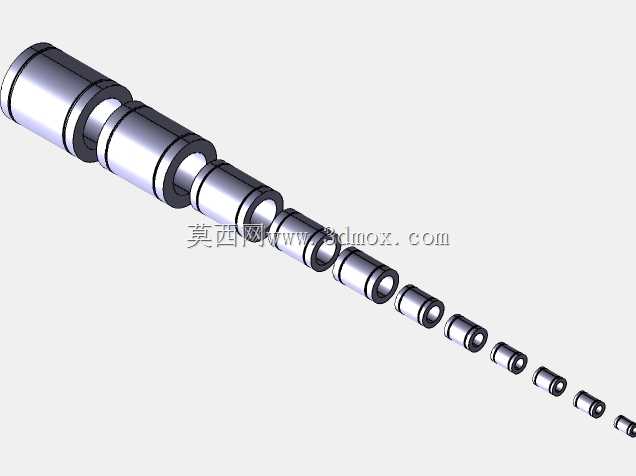

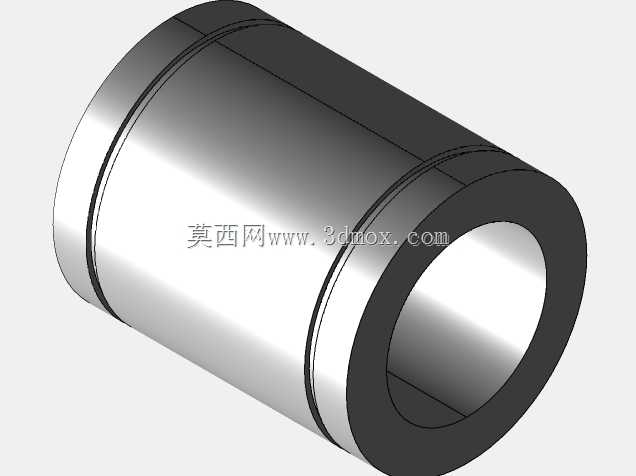

本次设计的LM系列UU型直线运动球轴承，是面向精密线性传动场景开发的通用支承部件，广泛应用于工业自动化生产线、精密检测设备、数控机床进给轴、3D打印设备运动轴、包装机械往复机构、电子制造贴装设备等需要实现低阻力直线往复运动的工况场景，能够为运动轴系提供稳定的径向支承，保障运动过程的平顺性与定位精度。这类轴承的核心功能是在配套的光轴上实现无卡顿的直线往复运动，通过内置的循环钢球结构将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，同时具备均匀的载荷承载能力，可承受恒定方向的径向载荷，适配中低速、高频次往复的运动工况，相比传统滑动轴套具备摩擦损耗小、维护成本低、运动精度保持性好的优势。在设计思路上，该系列轴承采用标准化的外形尺寸体系，整体为带密封端盖的圆筒式结构，两端的密封结构可阻挡外界粉尘、切削液、杂物进入轴承内部滚道，避免钢球与滚道出现异常磨损，延长部件的实际使用寿命；内部保持架采用等间距钢球排布设计，保障每颗钢球受力均匀，避免局部载荷集中导致的早期失效，滚道经过精密磨削加工，表面粗糙度控制在合理区间，保障钢球循环运动的顺畅度，降低运动过程中的振动与噪音。从外形尺寸与安装边界来看，该系列轴承覆盖了从LM08UU到LM60UU的全规格段，不同规格对应适配不同直径的配套光轴，轴承的外径、总长度、内圈密封端尺寸均遵循通用行业标准，安装时可直接嵌入对应规格的安装座孔内，不需要额外定制非标的安装结构，能够直接替换同规格的市面常规产品，大幅降低设备的设计与维护成本。在实际选型应用中，可根据设备的载荷上限、运动行程、安装空间大小选择对应规格的轴承，小规格型号适配轻载、小安装空间的精密电子设备，大规格型号可适配载荷更大的工业机床、输送设备的运动轴系，不同规格的额定动载荷、静载荷参数经过严谨校核，能够覆盖绝大多数常规直线传动场景的使用需求，安装时仅需保障配套光轴的同轴度与表面硬度，即可让轴承达到预期的使用寿命与运动精度表现。
