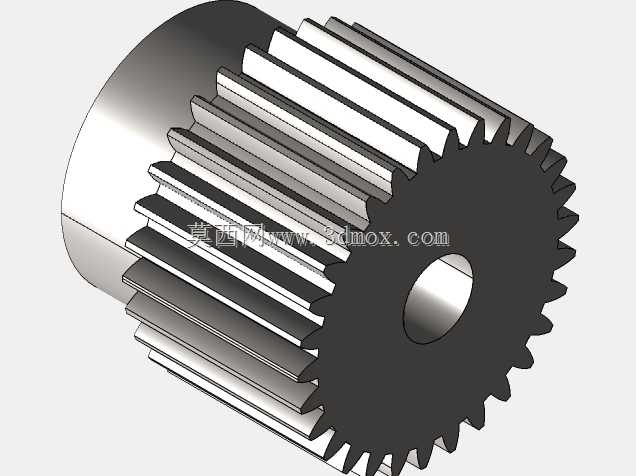

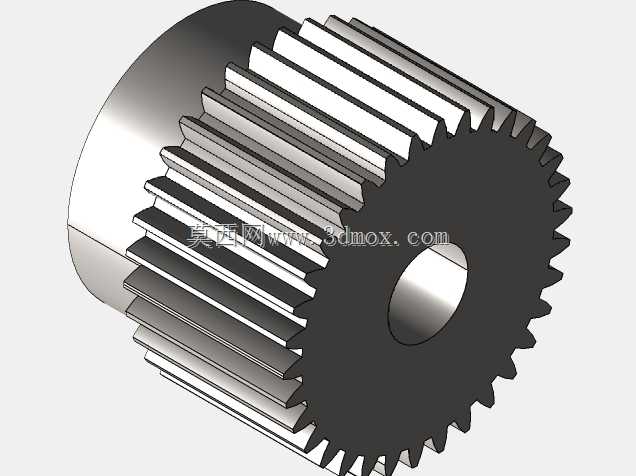

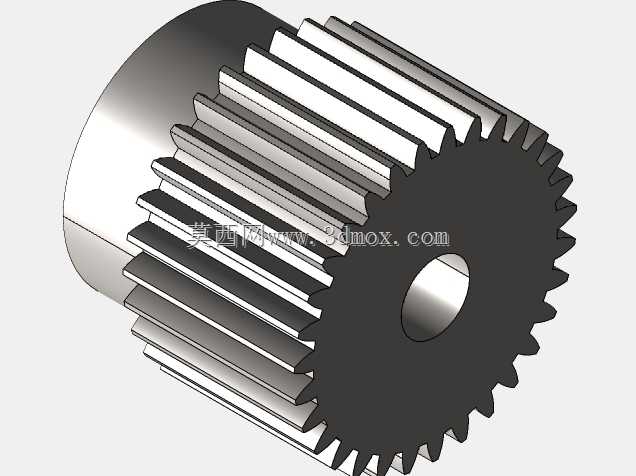

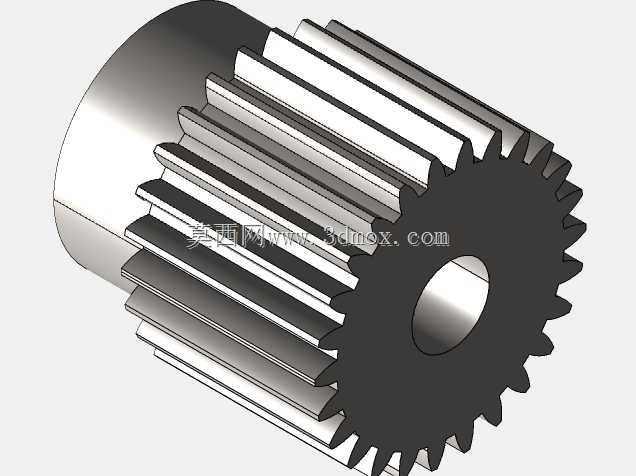

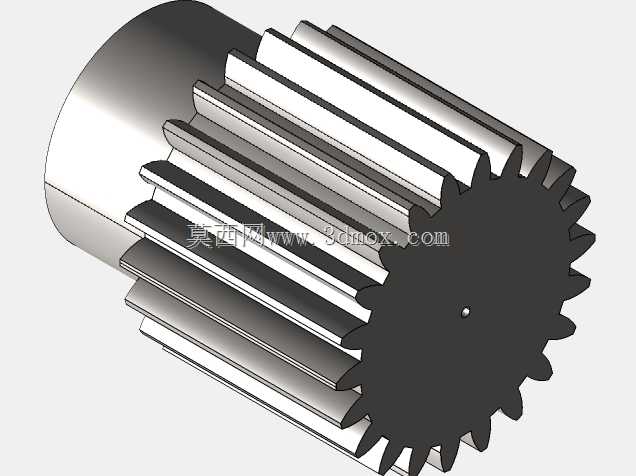

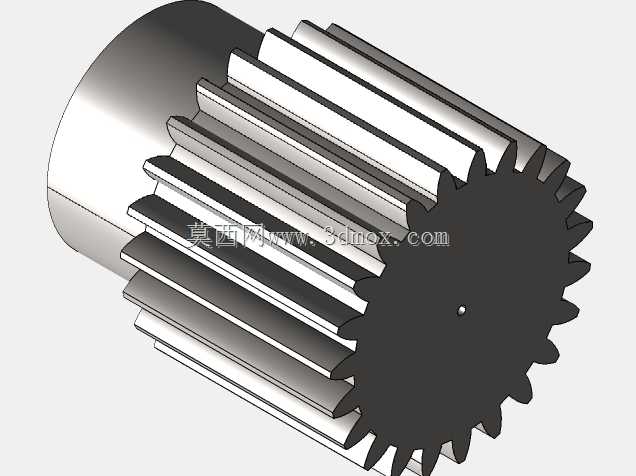

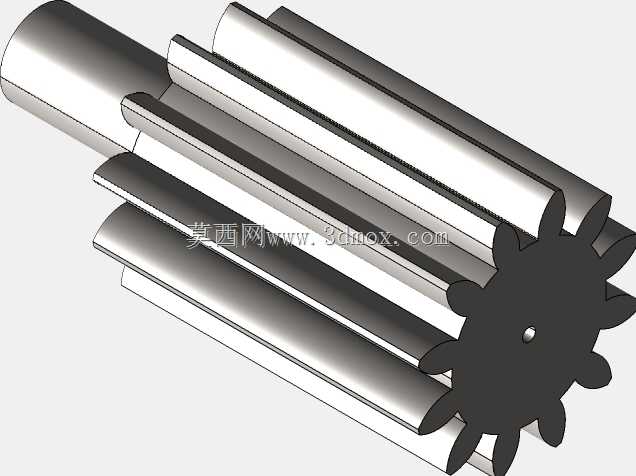

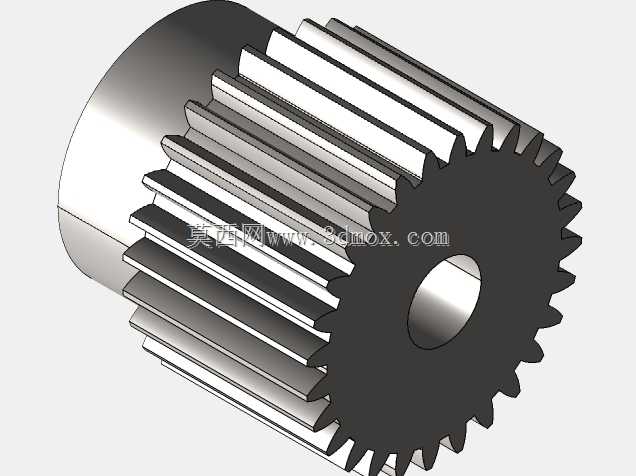

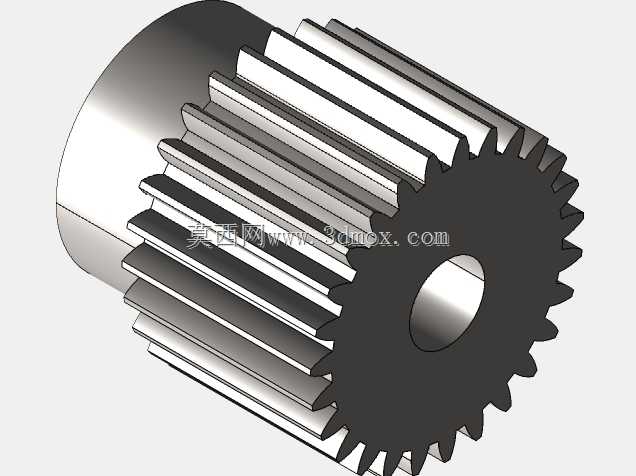

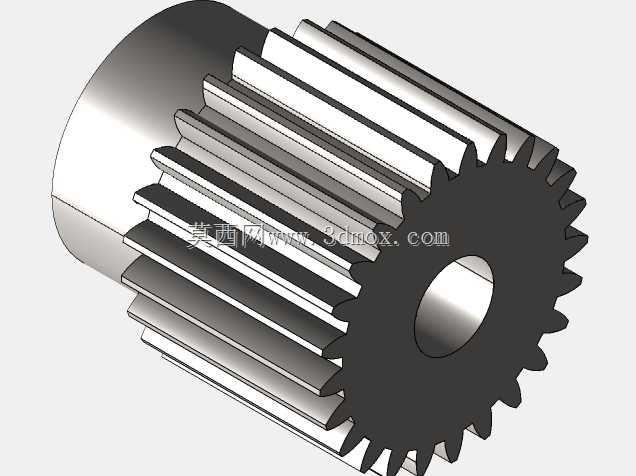

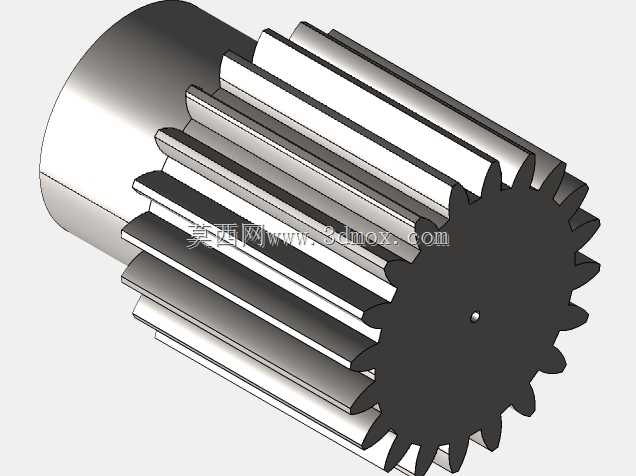

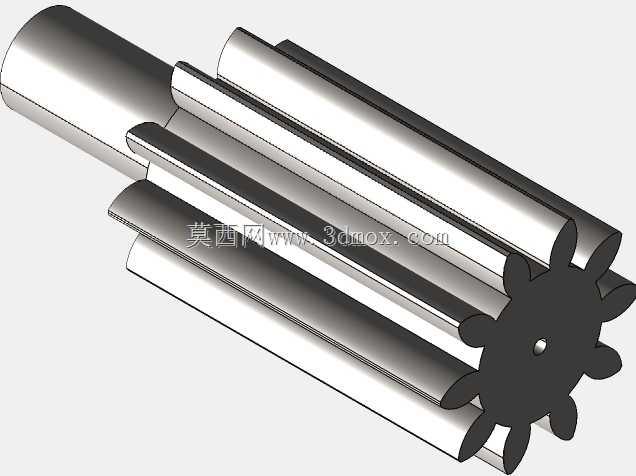

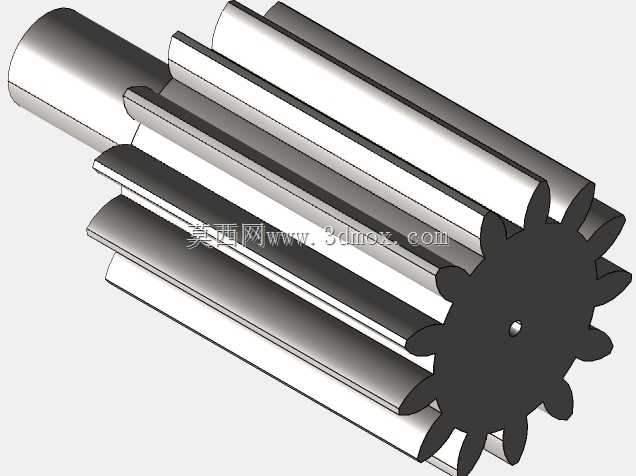

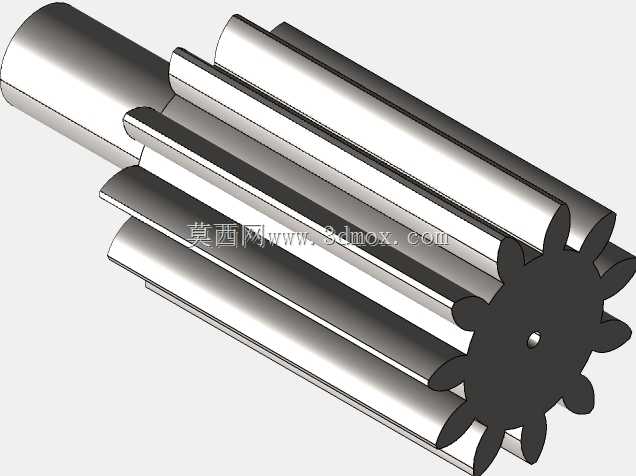

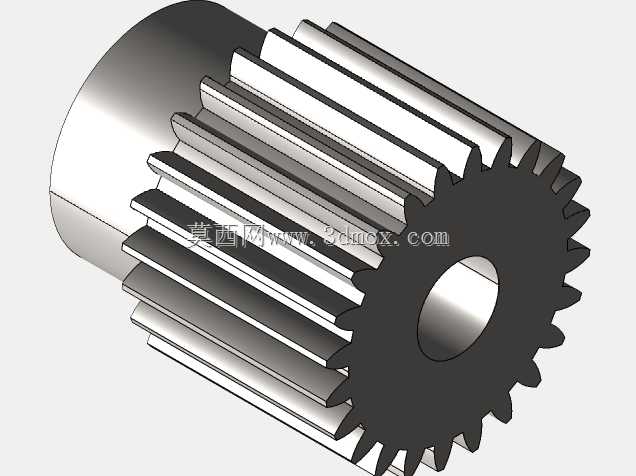

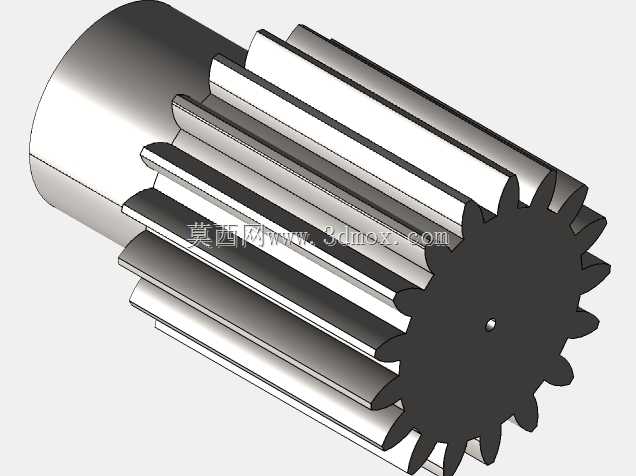

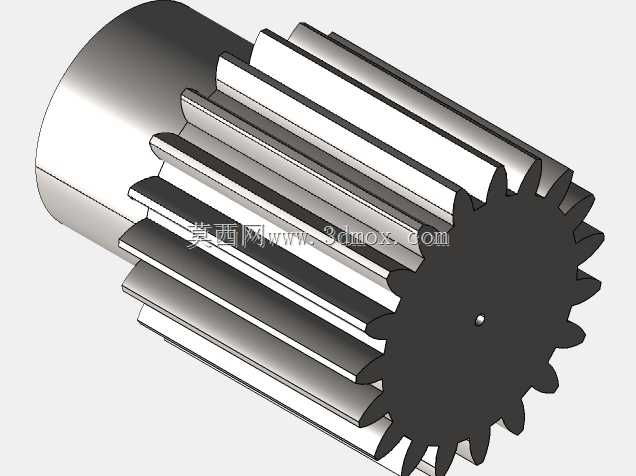

带轮毂直齿圆柱动力传输齿轮

　　这款带轮毂的直齿圆柱齿轮，是机械传动系统里承担平行轴间动力与转速传递的基础零件，在各类中小载荷的传动布局中都能见到它的应用。从实际装机场景来看，它既可以单独作为减速、增速级的啮合元件，也能和同模数的齿轮、齿条配对，把旋转运动转化为直线进给动作，常见于小型工装夹具的进给机构、轻工设备的动力排布、自动化输送线的驱动单元，也能在教学演示台、3D打印机传动组、小型农机的变速结构里适配使用。齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线完全平行，啮合过程中不存在轴向分力，支撑轴承只需承担径向载荷，这一特性让支撑结构的选型和布局都更简单，装配时不需要额外调整轴向间隙，日常维护的拆装难度也更低。齿部参数按标准模数系列设计，齿廓为渐开线形式，

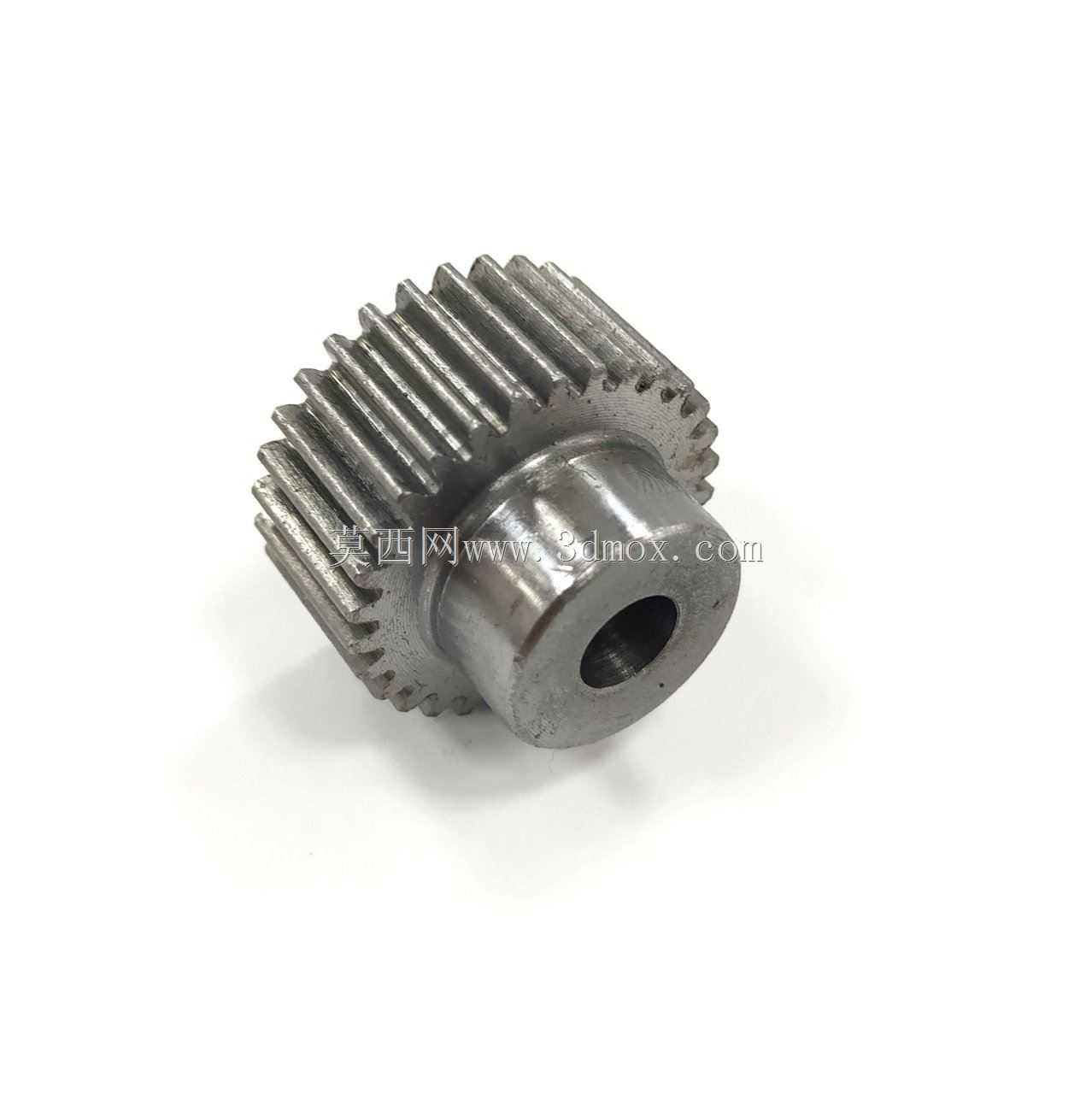

　　啮合重合度稳定，传动过程中瞬时传动比波动小，能保证动力输出的转速精度，在对传动同步性有要求的轻载工况下表现可靠。齿轮一侧延伸出带中心通孔的轮毂结构，这个结构是设计中兼顾安装定位与零件强度的关键：中心通孔可直接穿过传动轴，通过键连接或紧定螺钉实现周向固定，轮毂的轴向长度大于齿宽，能大幅增加齿轮与轴的接触配合面积，避免传动过程中齿轮出现偏摆、窜动，同时让轮齿受到的啮合力更均匀地传递到轴系上，减少齿根局部的应力集中。齿根位置做了过渡圆角处理，可降低交变载荷下的齿根断裂风险，轮毂与轮体的衔接处也保留了平滑过渡，避免机加工过程中出现应力集中的尖角。从安装边界来看，齿轮的最大外缘由齿顶圆直径决定，设计装配空间时，除了预留齿顶圆的回转间隙，

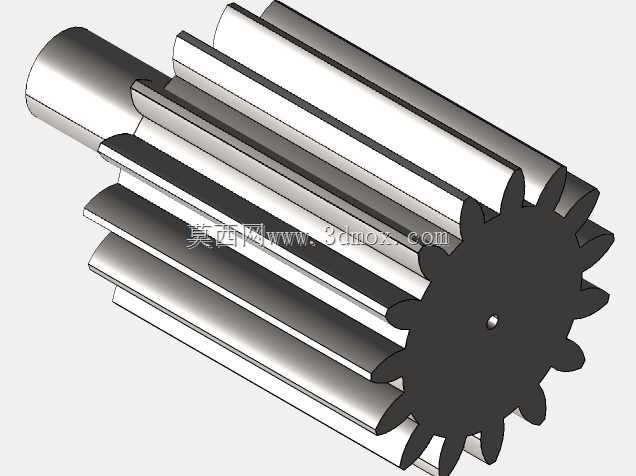

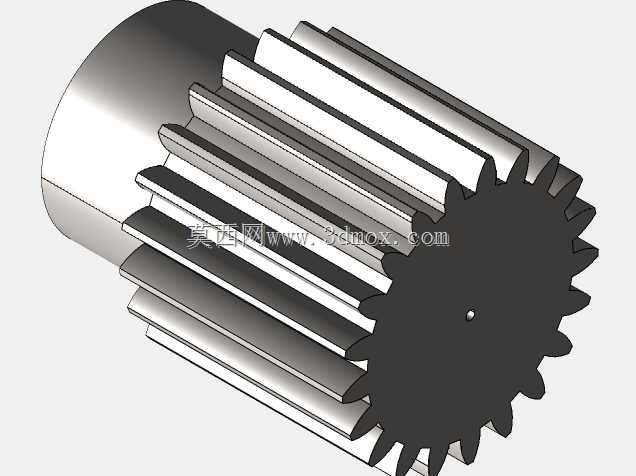

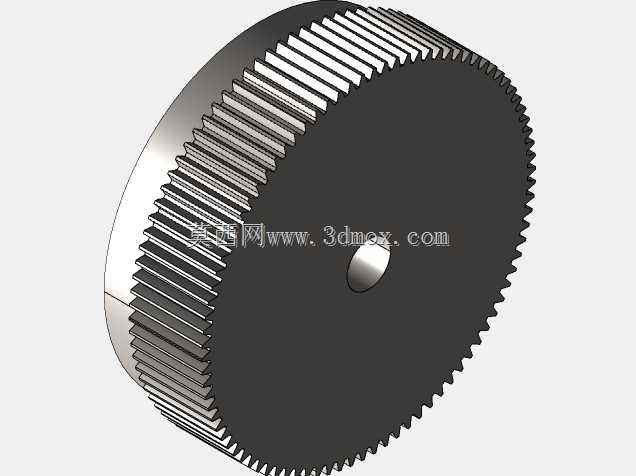

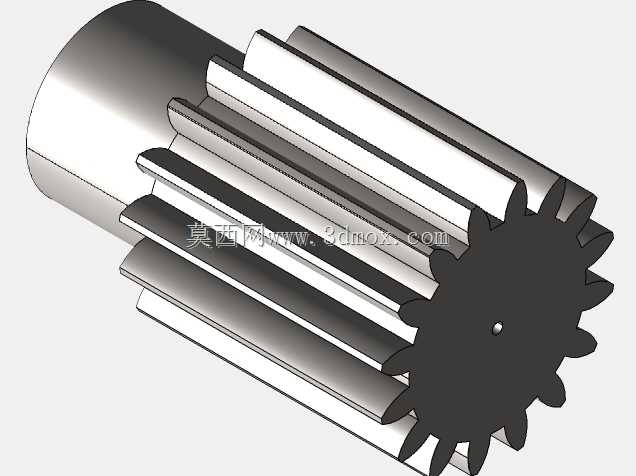

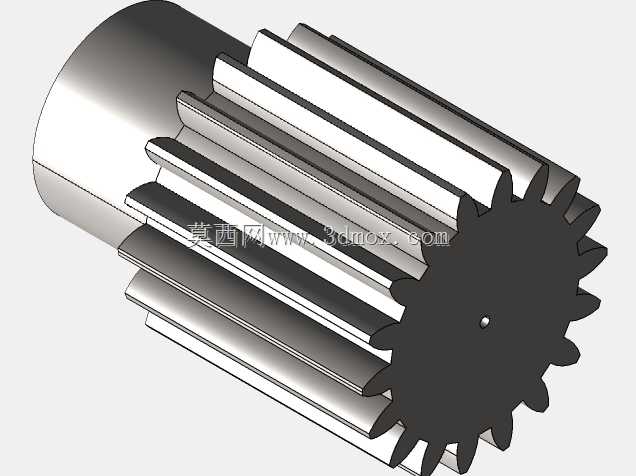

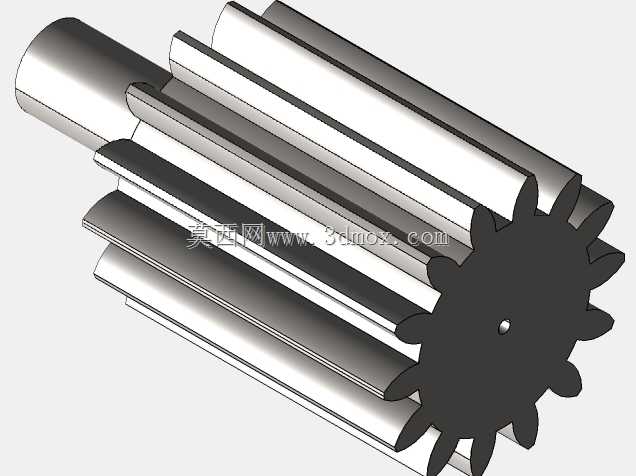

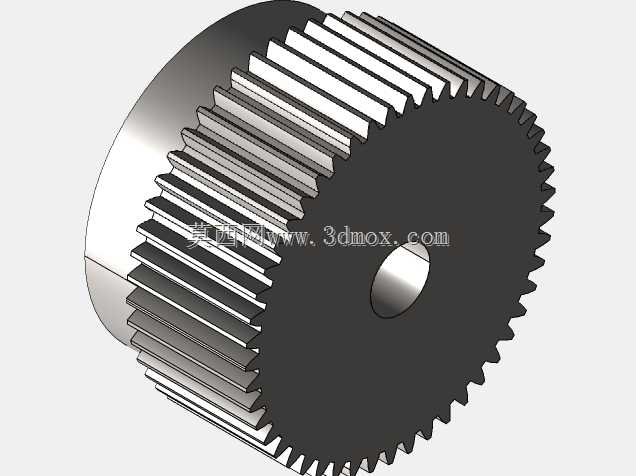

　　还要在齿轮啮合侧预留出配对齿轮的中心距公差空间，中心距的偏差会直接影响齿侧间隙，偏差过大易引发传动冲击与噪音，偏差过小则可能出现卡齿、润滑膜破裂的问题。轮毂的外径尺寸要小于齿根圆直径，不会干涉轮齿的啮合区域，轴向安装尺寸需要结合轮毂长度、轴上定位轴套的宽度共同核算，保证齿轮固定后不会出现轴向窜动。这类直齿轮的润滑方式可根据工况转速选择，中低转速下采用脂润滑即可，高速工况则可搭配壳体油浴润滑，合理的润滑能降低齿面磨损，延长零件的实际使用寿命。建模过程中，齿廓的渐开线轨迹、齿根过渡圆角、轮毂与轮体的同轴度都是需要重点把控的要素，这些特征直接决定了后续加工出的零件能否顺利啮合、平稳运行。
