直线运动滚珠衬套导向滑动构件

　　该构件属于直线往复运动系统中的标准导向元件，常见于3C装配工位、点胶平台、检测滑台、包装执行机构以及小型数控进给轴中。它的核心作用不是承受大扭矩，而是在限定轴径的光轴上提供低阻力、高重复定位精度的直线约束，把运动部件的横向晃动控制在较小范围内，同时让轴向推拉更加平顺。

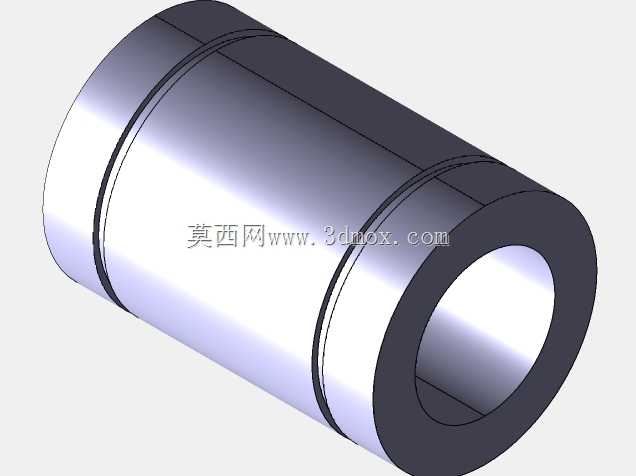

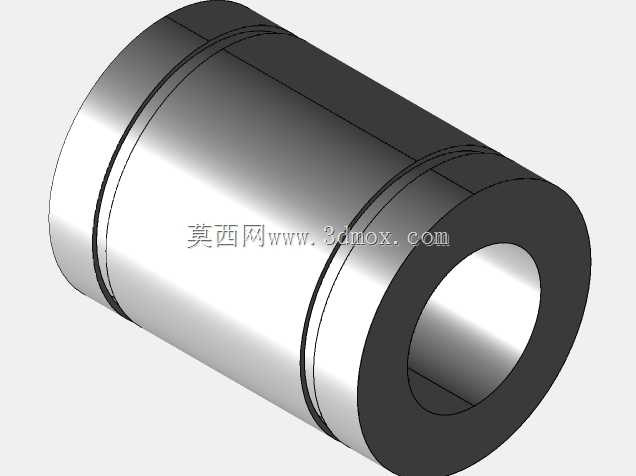

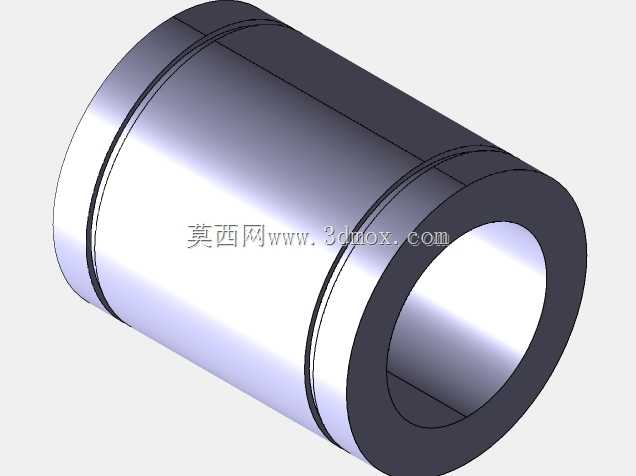

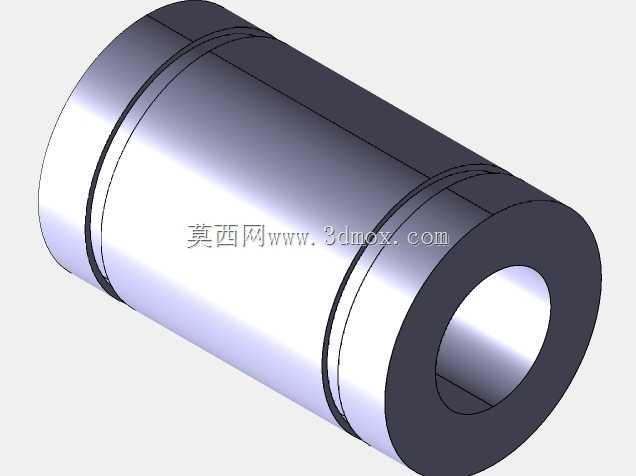

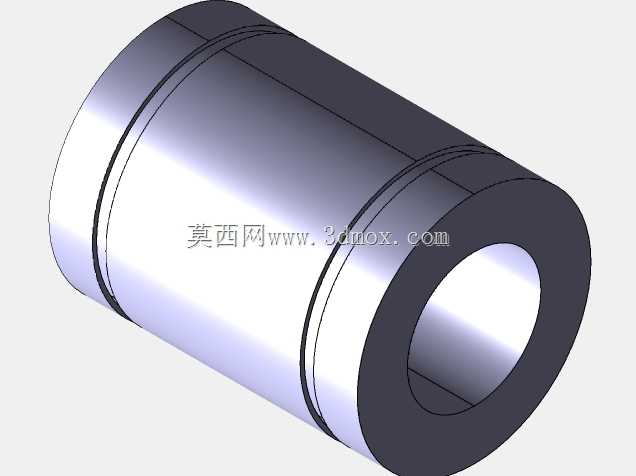

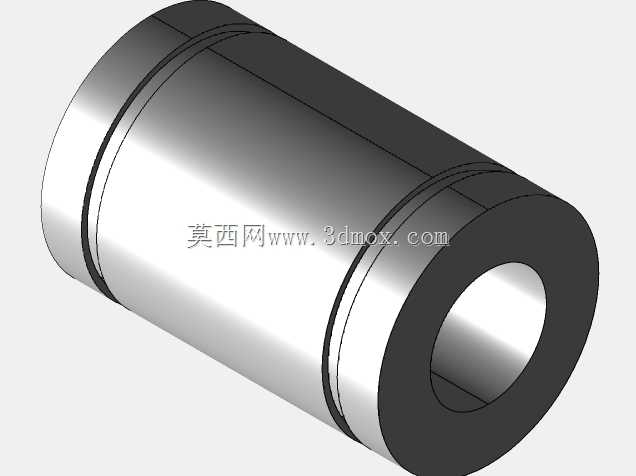

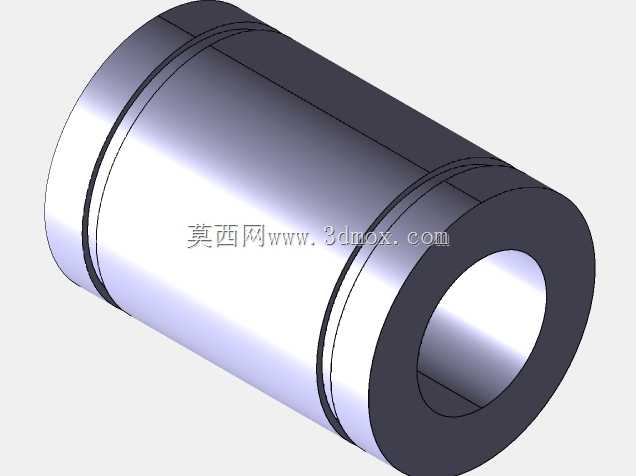

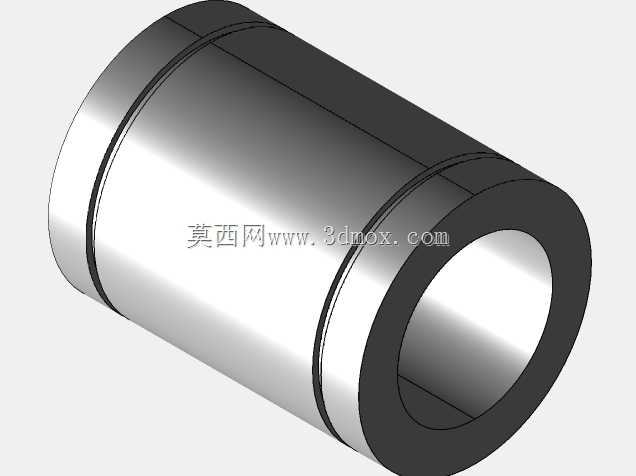

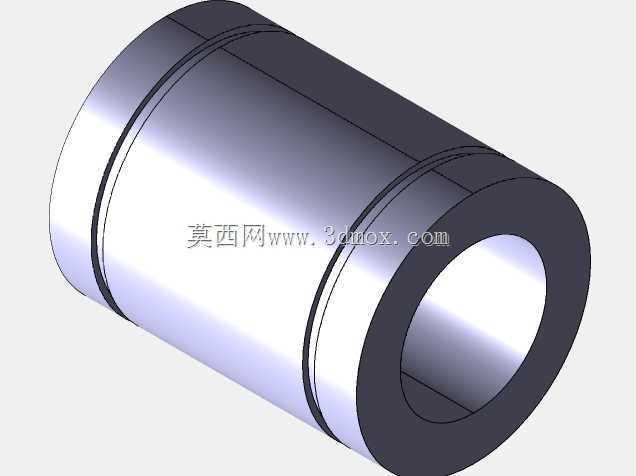

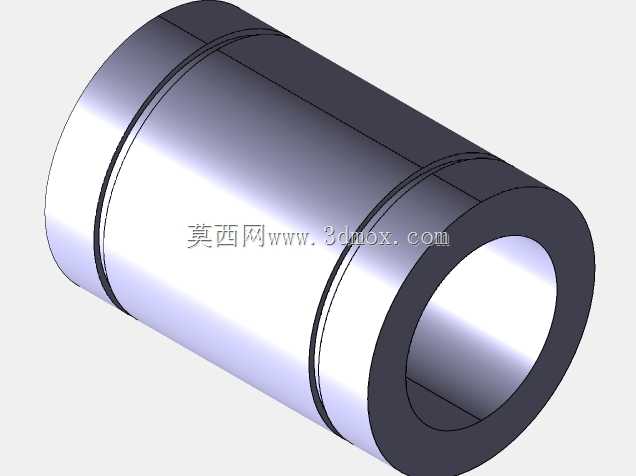

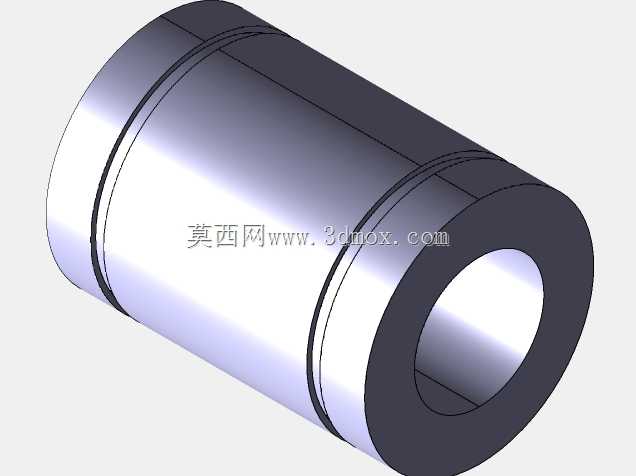

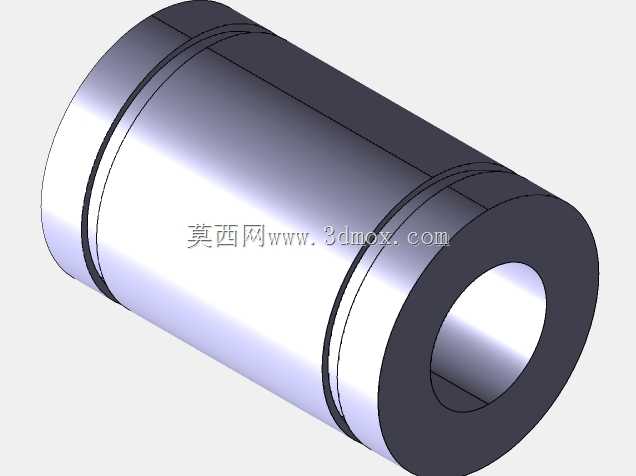

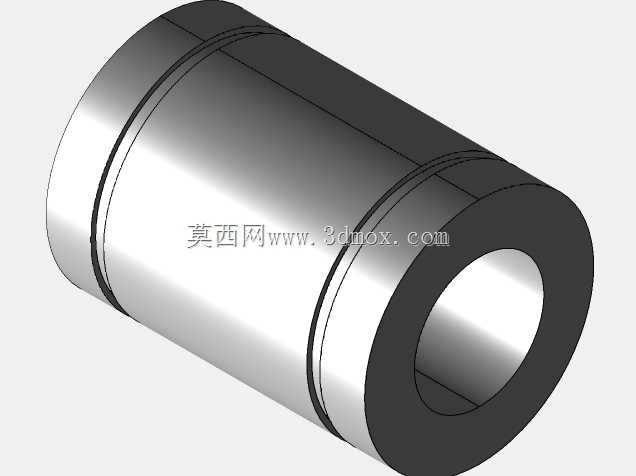

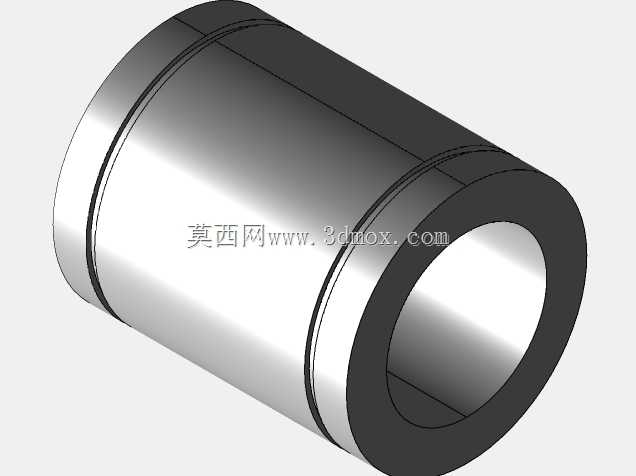

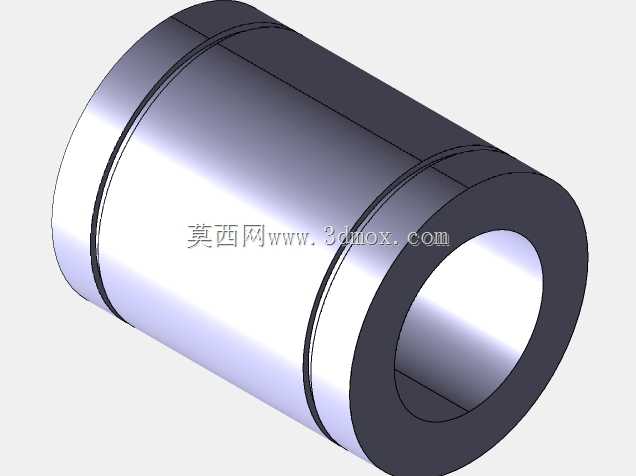

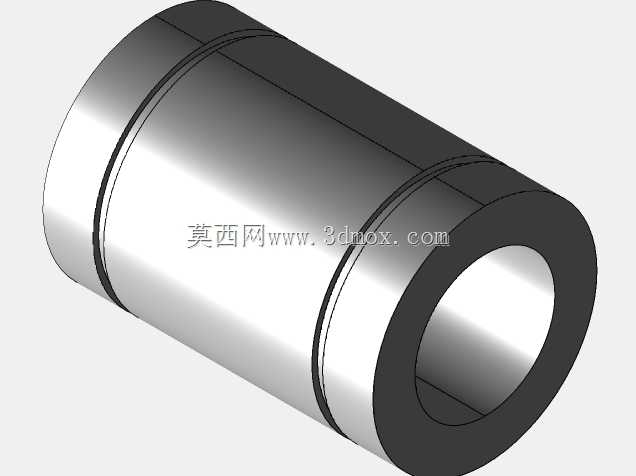

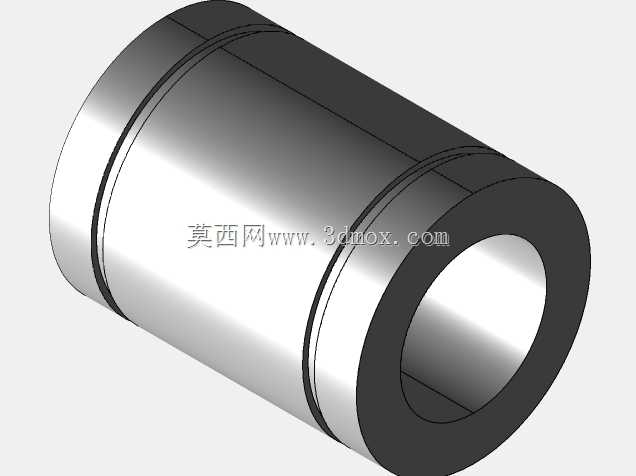

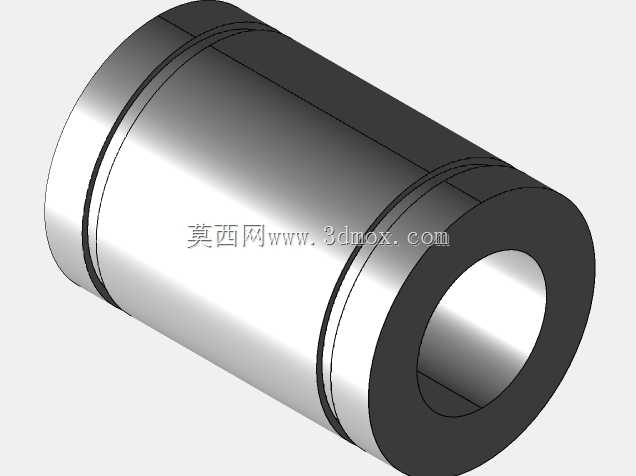

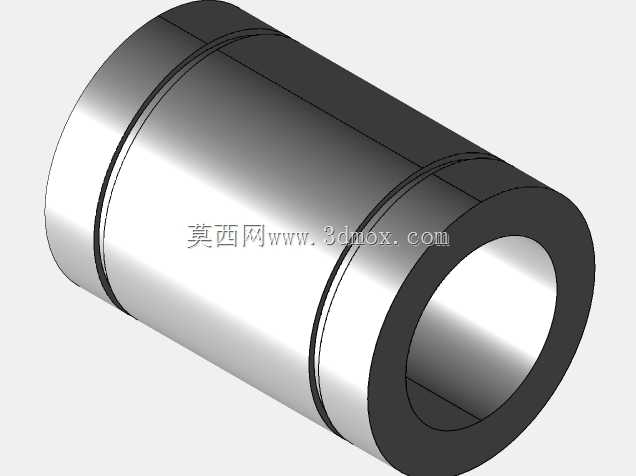

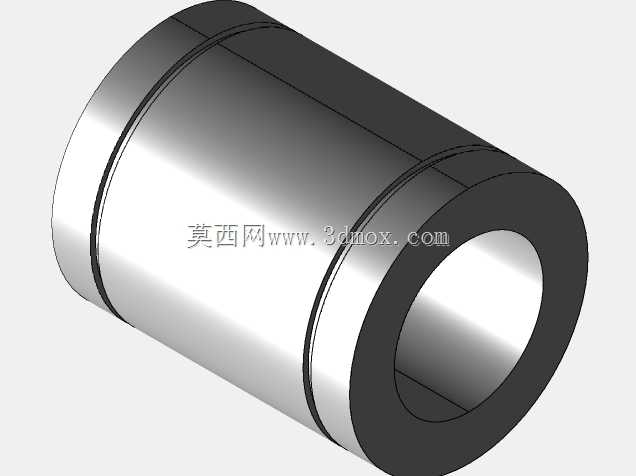

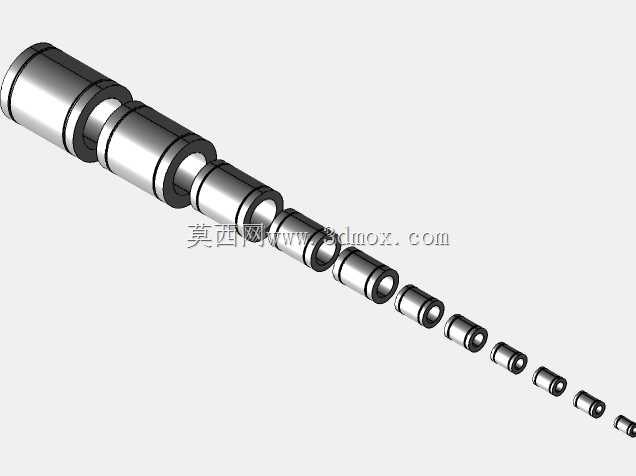

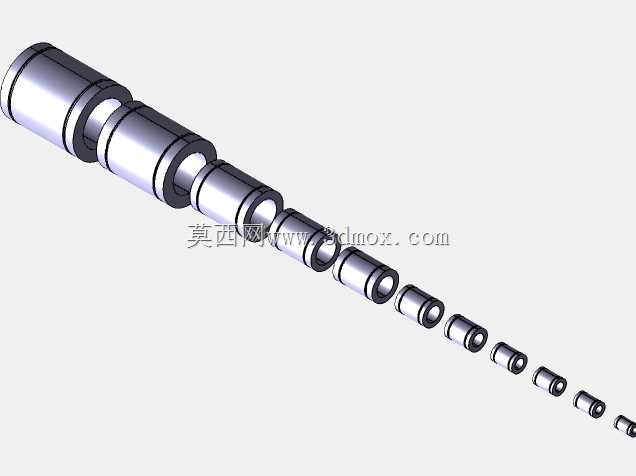

　　从结构上看，模型采用圆柱套筒外形，外壳为金属质感的直筒段，两端带有止动环槽，内部布置保持架与钢球循环通道。工作时，钢球沿轴表面滚动并在套筒内回流，把传统滑动摩擦转化为滚动摩擦，因此启动阻力小，低速爬行现象也较铜套类结构更弱。对于需要频繁往复、行程不长但对位要求较高的机构，这种结构能明显改善运动一致性。

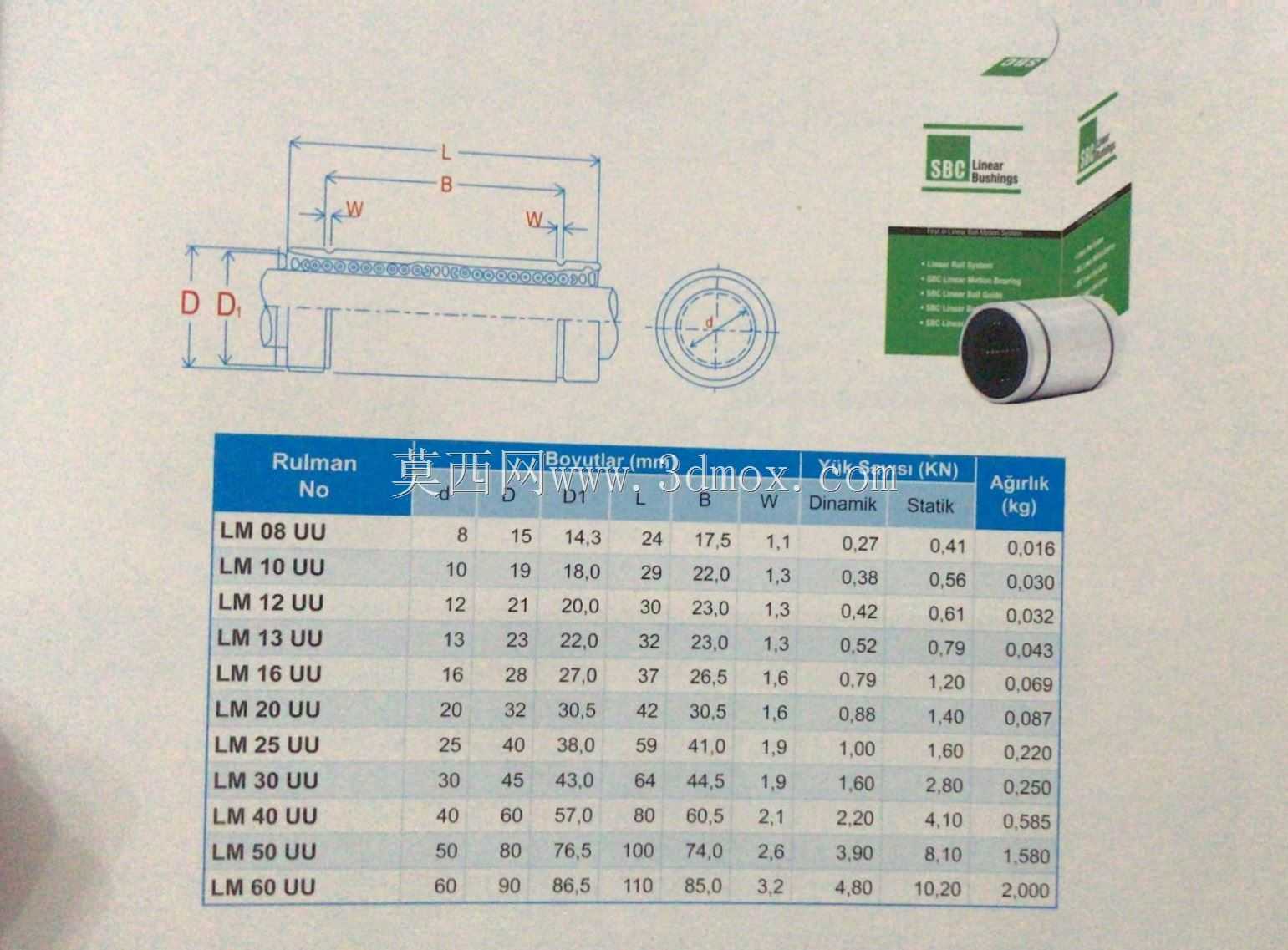

　　设计时需要先确认配合光轴的公称直径、轴的硬度与表面粗糙度。轴承内径与轴之间通常采用小间隙配合，外壳安装孔则按推荐公差加工；若孔过松，运行中会出现偏摆和噪声，若压入过紧，则可能使外套变形，造成钢球循环卡滞。模型外圆、总长和卡槽位置可直接用于安装边界校核：布置支座时要保证两端有足够支撑距离，避免单端悬伸过长；相邻机构不能侵入套筒端部的密封圈与卡环区域，拆装方向也应预留压入或顶出空间。

　　选型不能只看载荷表，还要结合受力方向、行程速度、润滑条件和安装姿态。水平布置时，自重与工作台偏载会形成弯矩，宜采用双轴承跨距布置；垂直使用时，需额外考虑制动与防坠。若设备处于粉尘、切削液或潮湿环境，应配合防尘圈并定期补充润滑脂，否则钢球与滚道早期磨损后，间隙会迅速放大。

　　三维建模阶段应重点还原内部钢球排布、保持架窗口、外筒环槽和端部倒角。这些特征不仅影响外观，更关系到装配干涉检查：卡环要落入槽内，轴端导入角要便于穿装，轴承座孔肩高度不能挡住滚动体循环区。把这些边界建准确后，后续工程图、BOM编制和机构运动仿真才有可靠依据。
