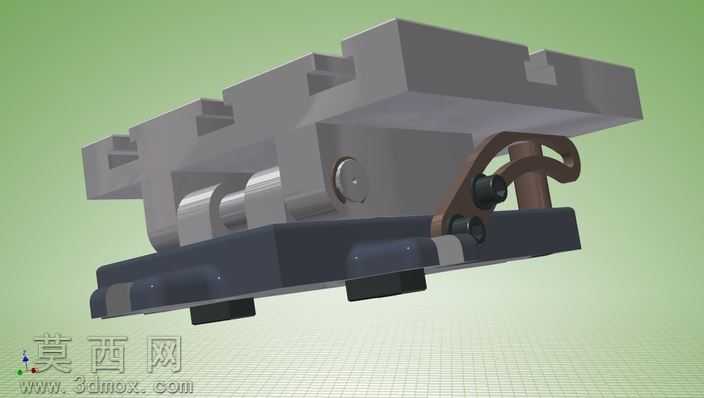

机加工用可调式T形槽倾斜工作台

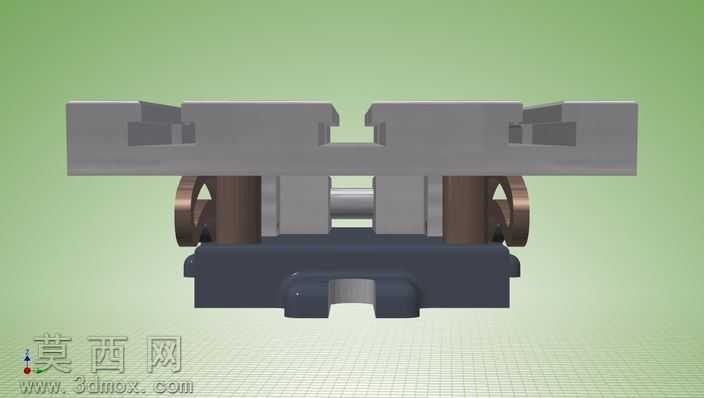

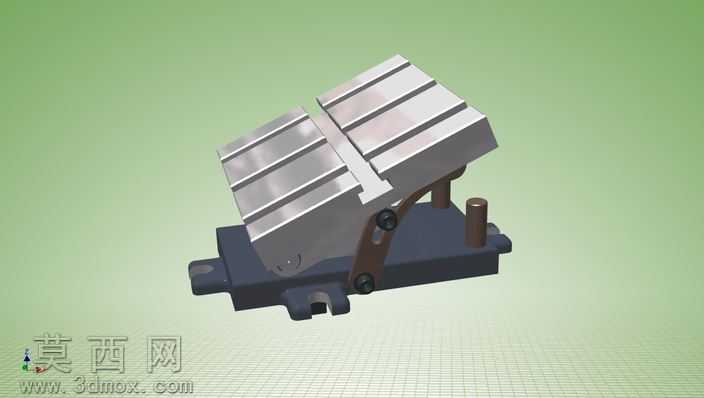

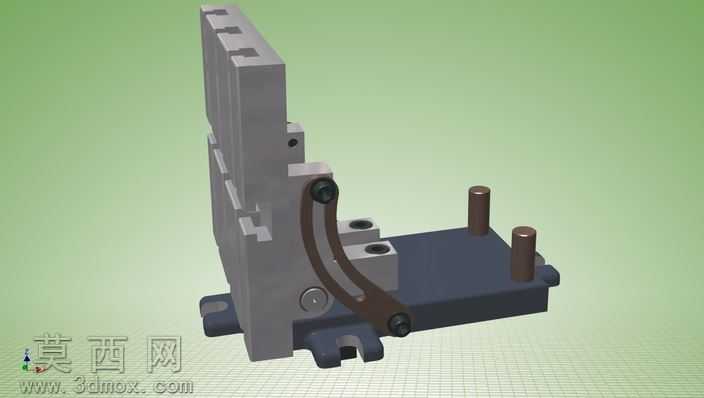

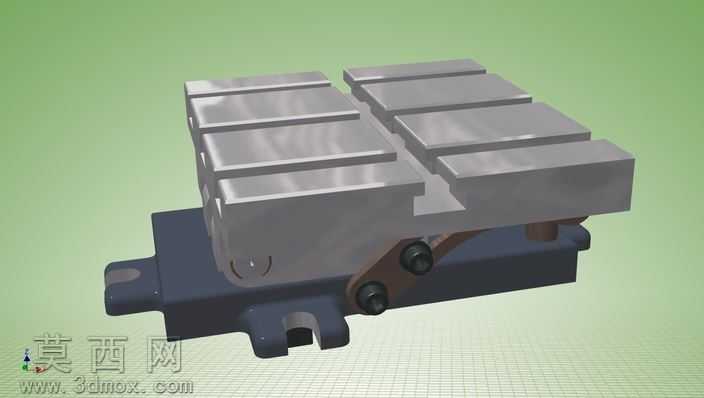

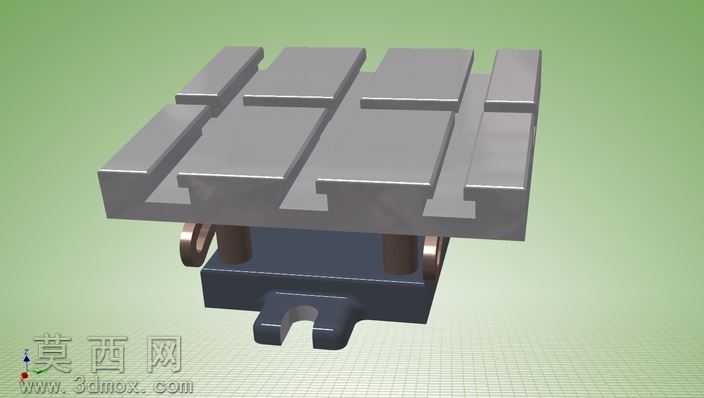

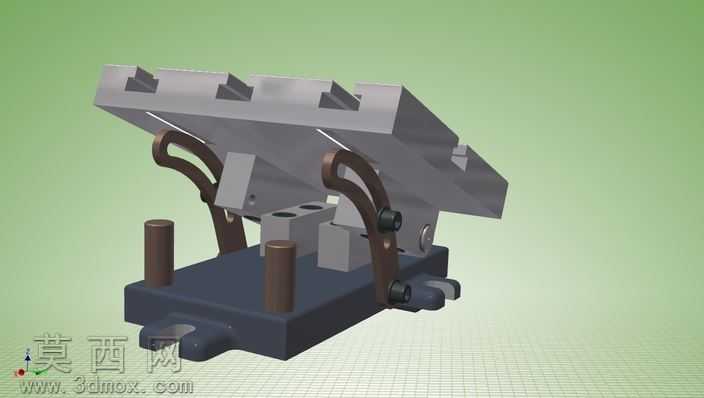

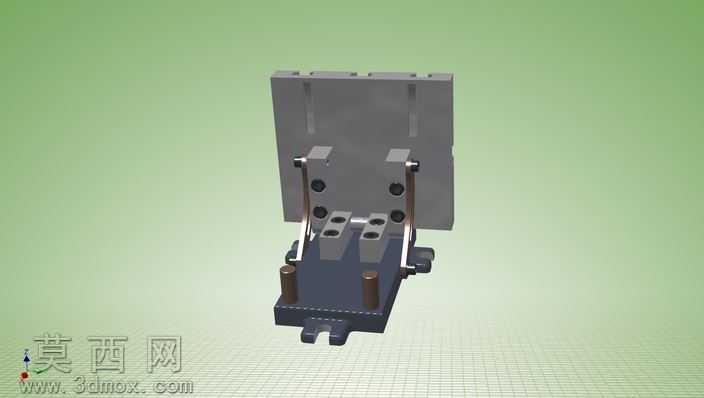

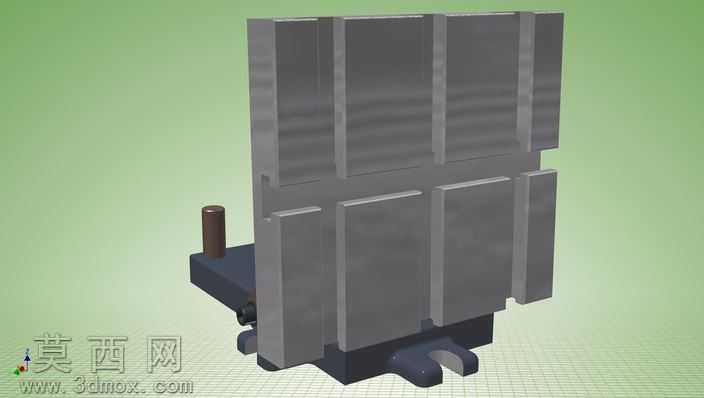

本作品为机加工场景配套的可调式T形槽倾斜工装，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对每一处结构尺寸进行精准约束，确保各部件间的装配关系符合实际机械运动逻辑。建模阶段首先完成底座基体的结构搭建，底座设置有与机床工作台匹配的安装定位结构，底部的定位凸台与安装槽可实现工装在机床上的快速定位装夹，保证工装安装后的位置精度。上部的工作台面采用标准T形槽结构设计，槽体尺寸匹配5/8英寸标准T形螺栓规格，可兼容通用机床夹具的安装需求，工作台面的平面度、槽体的平行度均按照工装夹具的精度要求进行参数设定，满足工件装夹后的基准精度要求。倾斜调节机构采用铰接式支撑结构，通过铰接臂与锁紧部件的配合实现工作台面的角度倾斜调整，建模时对铰接轴的配合间隙、锁紧螺栓的预紧行程进行了合理设置，模拟实际使用中角度调整的顺滑度与锁紧后的结构刚性，确保倾斜角度调整到位后可通过锁紧部件实现可靠固定，避免加工过程中出现角度偏移。材质渲染阶段，工作台面采用合金钢材质表现，还原金属经过磨削加工后的细腻金属光泽与平整表面质感，底座与铰接支撑部件采用铸铁与发黑处理钢材的材质效果，区分不同部件的材质属性与表面处理工艺，渲染时采用柔和的工业产品布光方式，清晰展现T形槽的结构细节、铰接部位的装配关系以及整体工装的结构轮廓，让观看者可直观理解工装的工作原理与结构组成。设计过程中充分考虑工装的实际使用需求，在保证结构刚性的前提下优化各部件的壁厚与外形，避免不必要的材料冗余，同时对锁紧操作的位置进行了人性化设置，方便操作人员在机床旁快速完成角度调整与锁紧操作，T形槽的排布方式经过优化，可适配不同尺寸工件的装夹需求，提升工装的通用性，整体结构紧凑，安装便捷，可直接配套铣床、磨床等加工设备使用，完成需要倾斜角度的工件加工作业。
