工业传动滚子链条结构三维设计

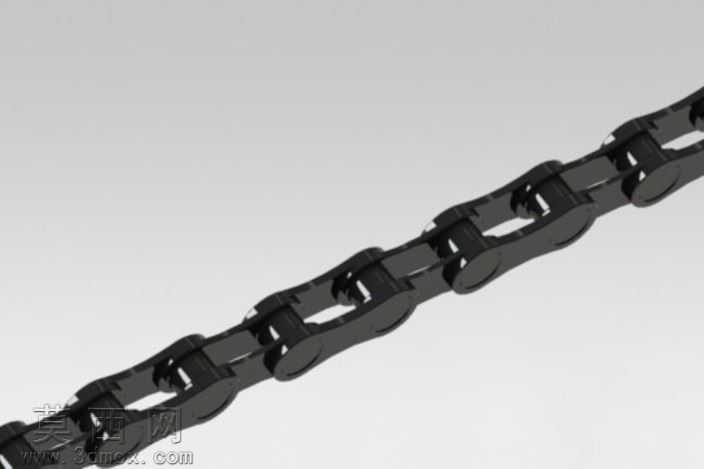

本作品为工业传动用滚子链条的三维参数化设计成果，建模阶段采用自底向上的装配设计思路，首先对链条的核心组成零件进行逐一精准建模：包含外链板、内链板、销轴、套筒、滚子五个核心结构件，建模过程中严格遵循机械设计手册中滚子链的标准尺寸规范，对各零件的配合公差预留了合理的装配间隙，确保后续装配完成后链条可实现顺畅的弯折动作。材质与渲染阶段，针对金属链条的使用场景，为所有链板零件赋予了哑光黑色金属材质，调整材质的粗糙度参数模拟工业链条表面经过发黑处理的质感，销轴与套筒的配合端面添加了轻微的金属高光效果，还原机加工金属表面的细微反光特性，背景采用浅灰色纯色布景，搭配柔和的侧上方打光方案，既清晰展现链条的整体串联结构，也能凸显链板之间的层叠装配关系与零件边缘的倒角细节。结构设计上，完整还原了滚子链的铰接运动逻辑：内链板与套筒采用过盈配合形成固定内链节，外链板与销轴采用过盈配合形成固定外链节，套筒与销轴之间为间隙配合实现相邻链节的相对转动，滚子与套筒之间同样设置间隙配合，确保链条与链轮啮合时滚子可自由转动以降低啮合磨损，整体装配完成后可模拟真实链条绕链轮转动的运动状态，链节之间的转动角度范围符合标准传动链的弯折极限，无结构干涉问题。设计过程中对链板的外形进行了优化，链板两端采用圆弧过渡结构，在保证链板抗拉强度的前提下降低了链条运行过程中的应力集中风险，所有零件的倒角、圆角细节均完整还原，未出现结构简化失真的问题，可用于链传动机构的运动仿真演示、传动系统装配干涉检查，也可作为机械设计教学中链传动结构的可视化展示素材。
