小型蒸汽发生器精密三维结构设计

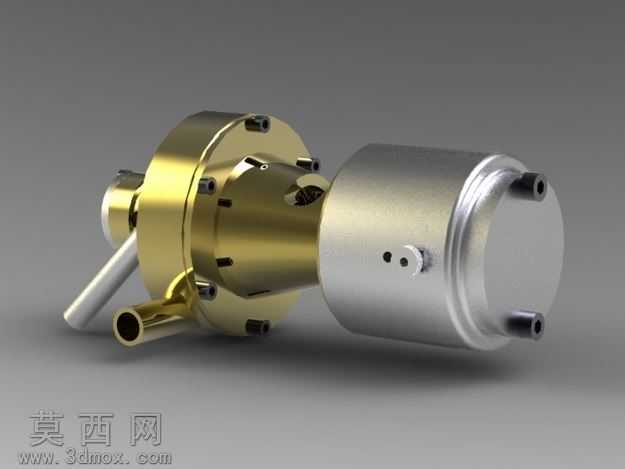

本作品为小型蒸汽发生器的三维建模设计成果，建模过程中以实物结构特征为核心参考，完成全零件的参数化建模与整体装配。建模阶段首先拆分设备两大核心功能模块：左侧为黄铜材质的流体换热腔体模块，右侧为银灰色金属质感的动力发生腔体模块，逐一绘制每个零件的草绘截面，通过拉伸、旋转、切除、阵列等特征命令完成单个零件的结构搭建，针对腔体上的安装孔位、管路接口、密封槽等细节特征，严格按照实际装配的尺寸比例进行还原，保证各接口的位置度、同轴度符合机械装配的公差要求。材质与渲染阶段，针对不同功能部件匹配对应的材质属性：左侧换热腔体赋予抛光黄铜材质，调整金属粗糙度、反射率参数，还原铜质金属温润的金色光泽与使用后的细微质感；右侧动力腔体赋予拉丝不锈钢材质，模拟金属表面的细微拉丝纹理与哑光金属反光效果；外接管路分别匹配不锈钢光面金属与哑光金属材质，区分不同管路的功能属性；场景搭建采用中性灰色渐变背景，布置三点式渲染光源，主光源提供主要照明凸显金属轮廓，辅光源弱化阴影死区，轮廓光勾勒设备边缘提升立体感，最终渲染图清晰呈现设备的整体外观与细节特征。结构设计上，两大模块通过法兰式连接结构组合，周向均匀布置的紧固螺栓孔保证连接密封性，左侧腔体延伸出的多组管路分别对应流体输入、蒸汽输出、检测接口等功能，右侧腔体端部的接口对应动力输入与控制线路连接，整体结构紧凑，各部件的装配关系清晰，无干涉问题。建模过程中对原参考资料的尺寸误差进行了合理修正，将所有尺寸统一转换为毫米单位，对存在偏差的零件特征进行结构优化，在保留原设计核心概念的基础上，让各零件的配合关系更符合实际机械加工与装配的逻辑，完整还原了小型蒸汽发生器的功能结构与外观特征，可用于结构展示、原理教学以及后续的工程优化参考。
